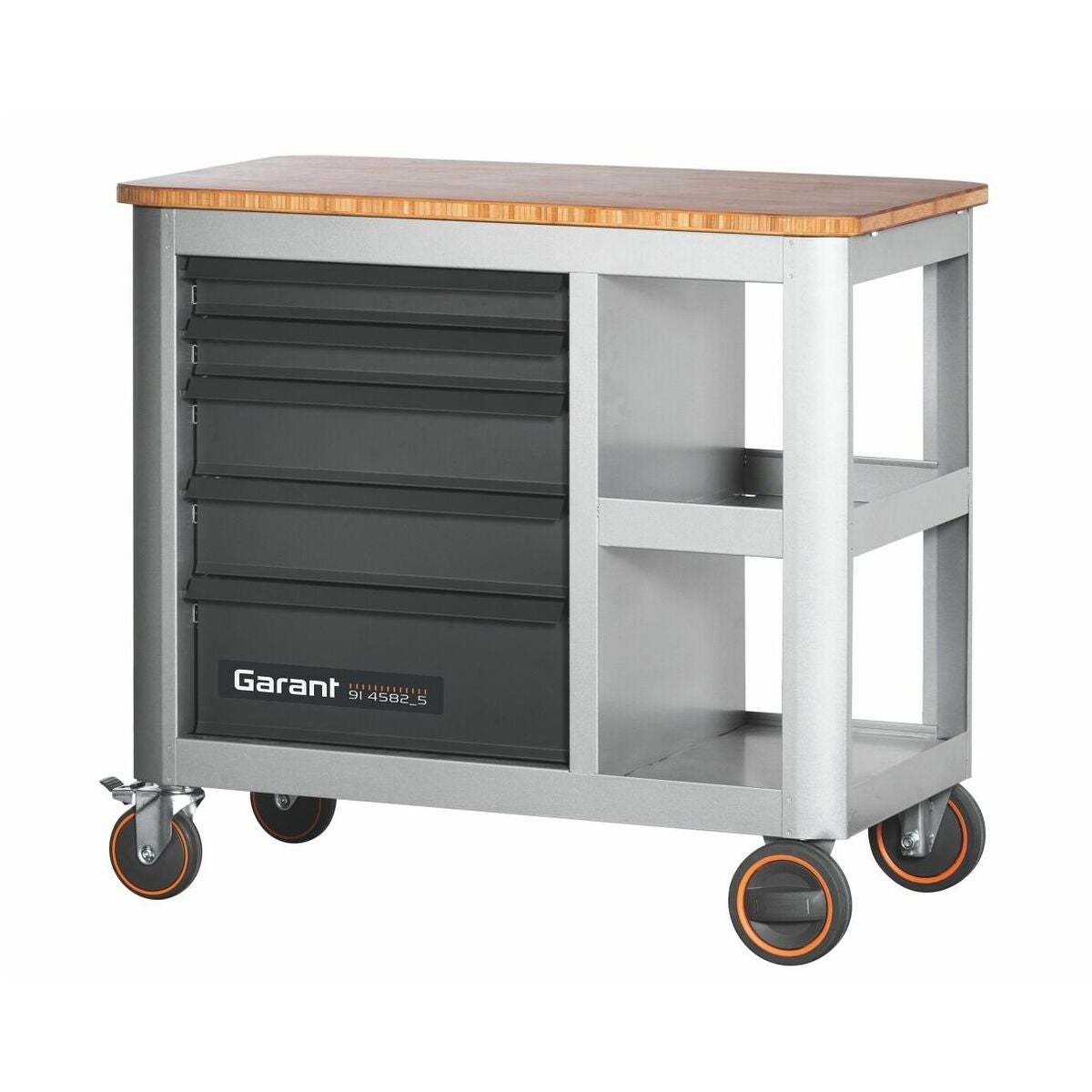

Rullatyöpöytä 5 laatikolla, ulosvedettävä molemmilta puolilta 5 5

Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant gridline
Tuotenumero: G9145825
Varastotilanne: 11kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne

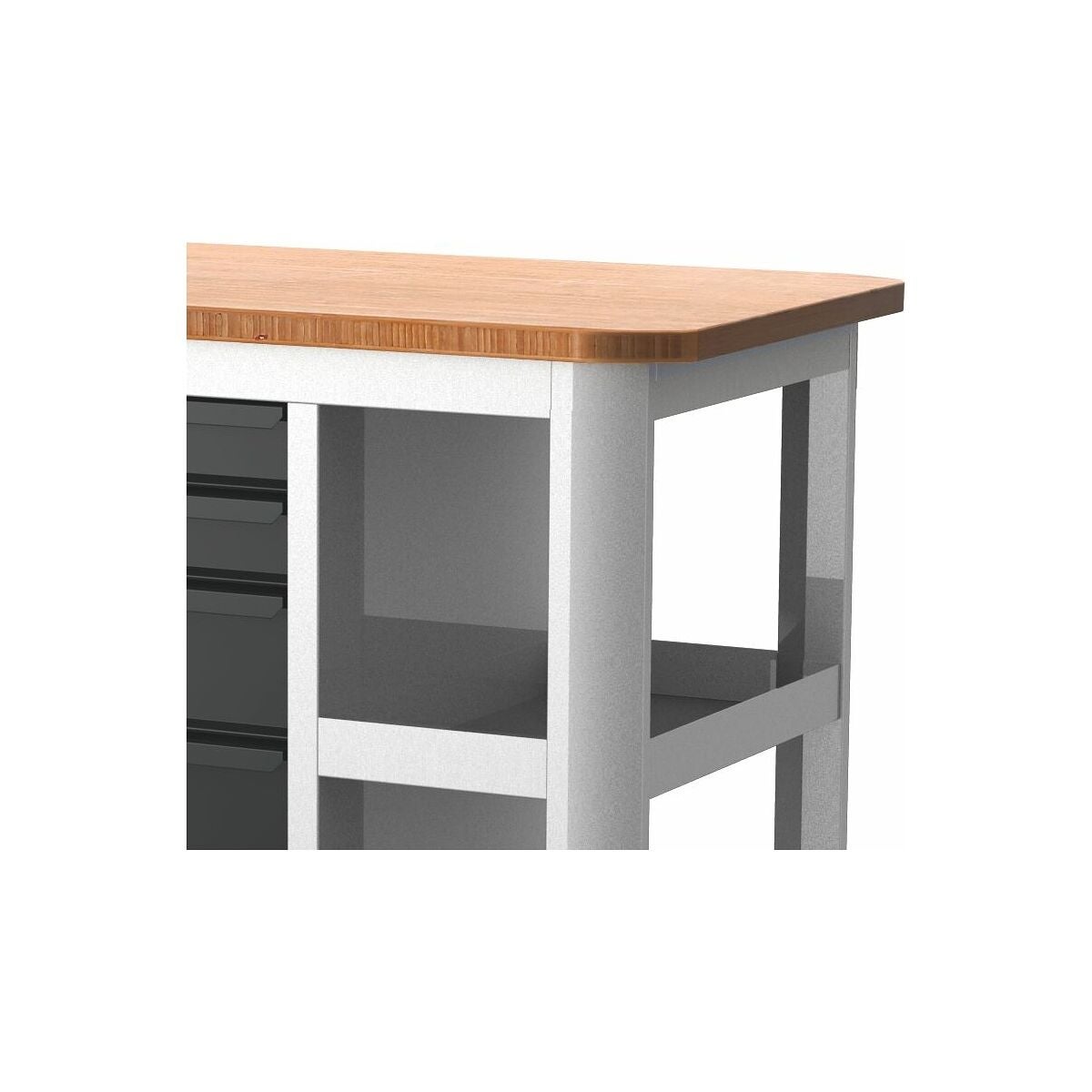

Pyörällisen työpöydän tukeva teräskotelo sisältää 2 integroitua säilytyslokeroa. Sivuseinä on rei’itetty lisävarusteiden kiinnitystä varten, □ 9 x 9 mm 37 mm jaolla. Ulosvedettävän laatikon sisäpinta on sileä, mutta soveltuu silti laatikon jakamiseen. Laatikoiden lukitus avataan keskitetysti vetolistan avauskahvalla. Ulosvedettävät laatikot voidaan lukita keskitetysti tappisylinterilukolla. Rullalaakeroidut pyörät (2 kääntyvää pyörää pysäköintijarrulla, 2 kiinteää pyörää). 25 mm paksu bambutyötaso, sopii ruuvipenkki-asennukseen.

Maalipinta
Kaksivärinen jauhemaalattu, hopea yhdistettynä antrasiittiin RAL 7016.

Toimitussisältö
Sisältää jaottimet:
jokaista 75 mm ulosvedettävää laatikkoa kohti 1 uritettu jakolista nro 951510, koko 75,
jokaista 125 mm ulosvedettävää laatikkoa kohti 1 uritettu jakolista nro 951510, koko 125.

Huomautus
200 mm korkeisiin ulosvedettäviin laatikoihin sopivat nyt myös uritetut jakolistat nro 951510, koko 200, sekä reunalistat nro 951560, koko 200, ja väliin työnnettävät jakolevyt nro 951741 – 951821, kukin koossa 200.
Lisää lisävarusteita ja jaottelumateriaaleja on ryhmässä 95.
Huomautus
Sopivat jaottelumateriaalit:
Uritetut reunalistat nro 951560, koot 75, 125 ja 200;
Uritetut jakolistat nro 951510, koot 75, 125 ja 200;
Väliin työnnettävät väliseinät nro 951721 – 951821, koko 75; nro 951731 – 951821, koko 125 ja nro 951741 – 951821, koko 200.

Varustus

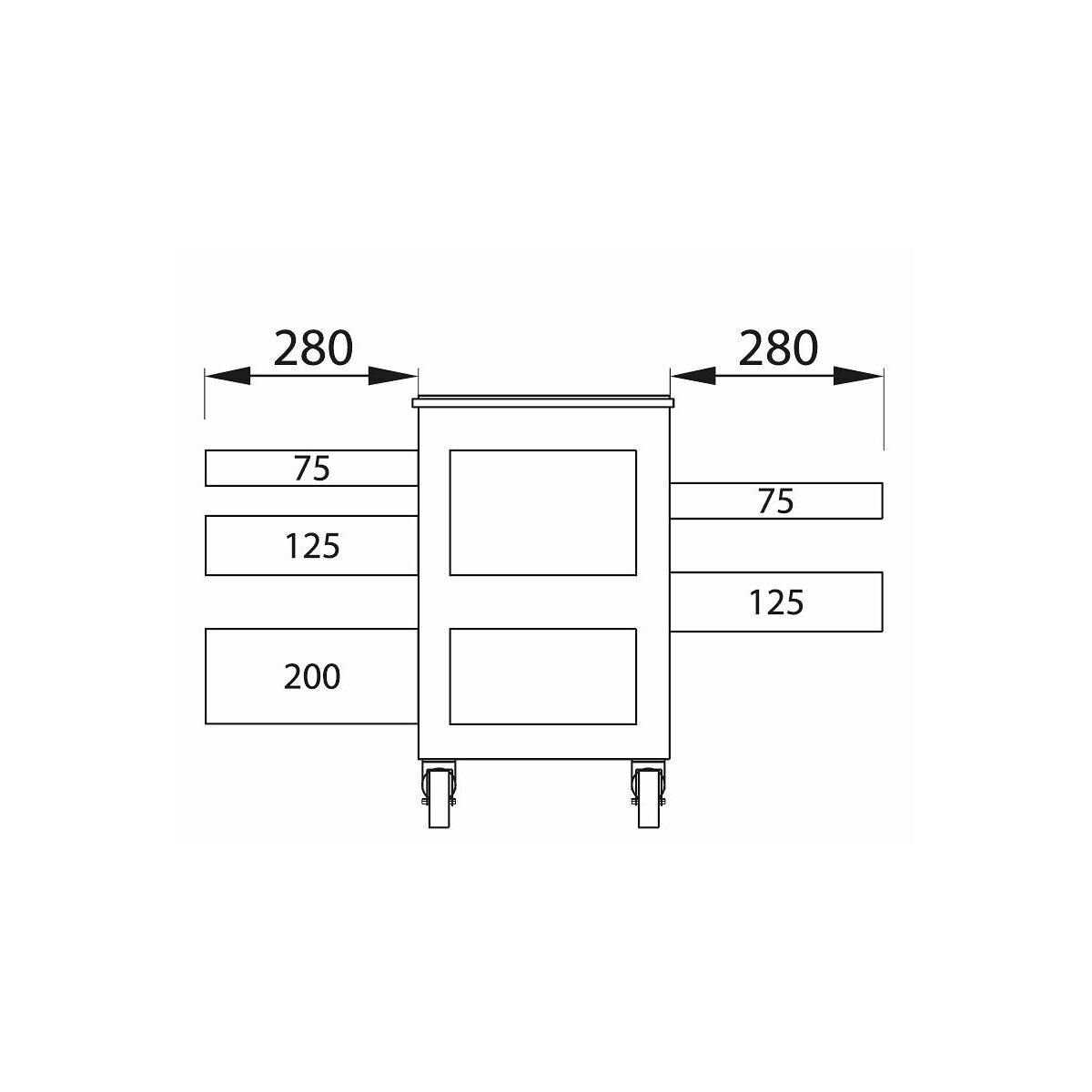

Laatikon etukorkeus: 75; 75; 125; 125; 200 mm

Käyttötarkoitus
Käyttötarkoitus

Paikan päällä tehtäviin liikkuviin töihin.
Teolliseen ja yksityiskäyttöön.
Ulosvedettävät laatikot työkalujen säilytykseen.
Ulosvedettävät hyllyt L-BOXXin kiinnitykseen (tuotenro
914574, 914575).
Tukihylly työkappaleiden ja työkalujen säilytykseen.
Saa muuttaa ja rakentaa uudelleen vain Hoffmann Groupin hyväksytyillä lisävarusteilla.
Asenna ruuvipenkki (lisävaruste) vain bambutyötasoon.
Noudata ruuvipenkkiin liittyviä asennusohjeita.
Asenna enintään yksi sisäinen ulosvedettävä laatikko ToolTruck-kaappiosioon (tuotenro
914560, 914564, 914568).

Sopimaton käyttö

Älä seiso tai istu työkalukärryn tai pyörällisen työpöydän päällä.
Älä kuljeta henkilöitä.
Älä tee omin päin muutostöitä tai muutoksia.
Älä altista työkalukärryä tai pyörällistä työpöytää iskuille.

Rakenne
Rullatyöpöydän vankka teräskotelo sisältää 2 integroitua säilytyslokeroa. Sivuseinä on rei’itetty lisävarusteiden kiinnitystä varten, □ 9 × 9 mm, 37 mm:n jaolla. Ulosvedettävän laatikon sisäpuoli on sileä, mutta silti soveltuu laatikon jakamiseen. Laatikoiden avaus tapahtuu tartuntalistan keskellä olevalla avauskahvalla. Ulosvedettävä laatikko voidaan lukita keskitetysti tappisylinterilukolla. Kuulalaakeroidut pyörät (2 kääntyvää pyörää pysäköintijarrulla, 2 kiinteää pyörää). 25 mm paksu bambutyötaso, sopii ruuvipenkin asennukseen.

Maalipinta
Kaksivärinen, jauhemaalattu, hopea yhdistettynä antrasiittiin RAL 7016.

Toimitussisältö
Sis. jaottimet:
jokaista 75 mm:n ulosvedettävää laatikkoa kohti 1 uritettu jakolista nro 951510 koko 75,
jokaista 125 mm:n ulosvedettävää laatikkoa kohti 1 uritettu jakolista nro 951510 koko 125.

Huomautus
200 mm korkeisiin ulosvedettäviin laatikoihin sopivat nyt myös uritetut jakolistat nro 951510 koko 200 sekä reunalistat nro 951560 koko 200 ja työntöjakolevyt nro 951741–951821, kukin koossa 200.
Lisää lisävarusteita ja jaottelumateriaalia on ryhmässä 95.

Tekniset tiedot

Tuotetyyppi	mobiili työpöytä
Hoffmann-ruudukko rei'itetylle paneelille	9×9 mm
Sylinterilukko	modulaarinen lukkosylinteri
Laatikon ulosveto (osittain/täysin ulosvedettävä)	75 %
Laatikon/ulosvedettävän hyllyn kantavuus	40 kg
Tuotenimen attribuutti	20×16G
Syvyys	525 mm
Leveys	1000 mm
Paino	63.4 kg
Korkeus	900 mm
Konfiguraattoriin liittyvä	kyllä
Laatikoiden tehokas leveys	500 mm
Laatikoiden tehokas syvyys	400 mm
Laatikoiden määrä	5
Laatikoiden tehollinen leveys g	20
Laatikoiden tehokas syvyys g:ssä	16
Laatikoiden tehokas pinta-ala g:ssä	20×16
