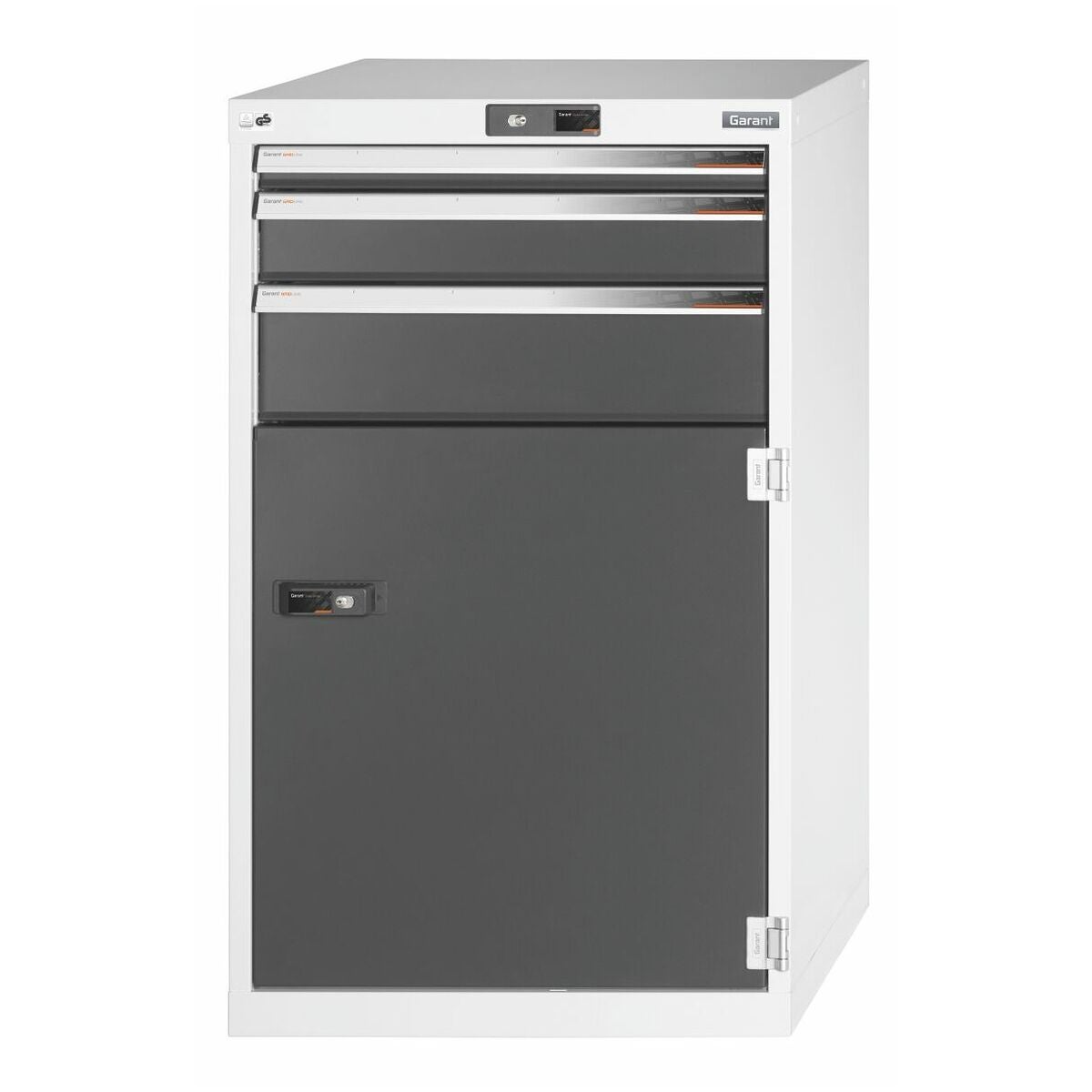

Lisävarustekaappi ovella ja 3 ulosvedettävällä laatikolla 1000 1000

Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant gridline
Tuotenumero: G9320101000
Varastotilanne: 20kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne

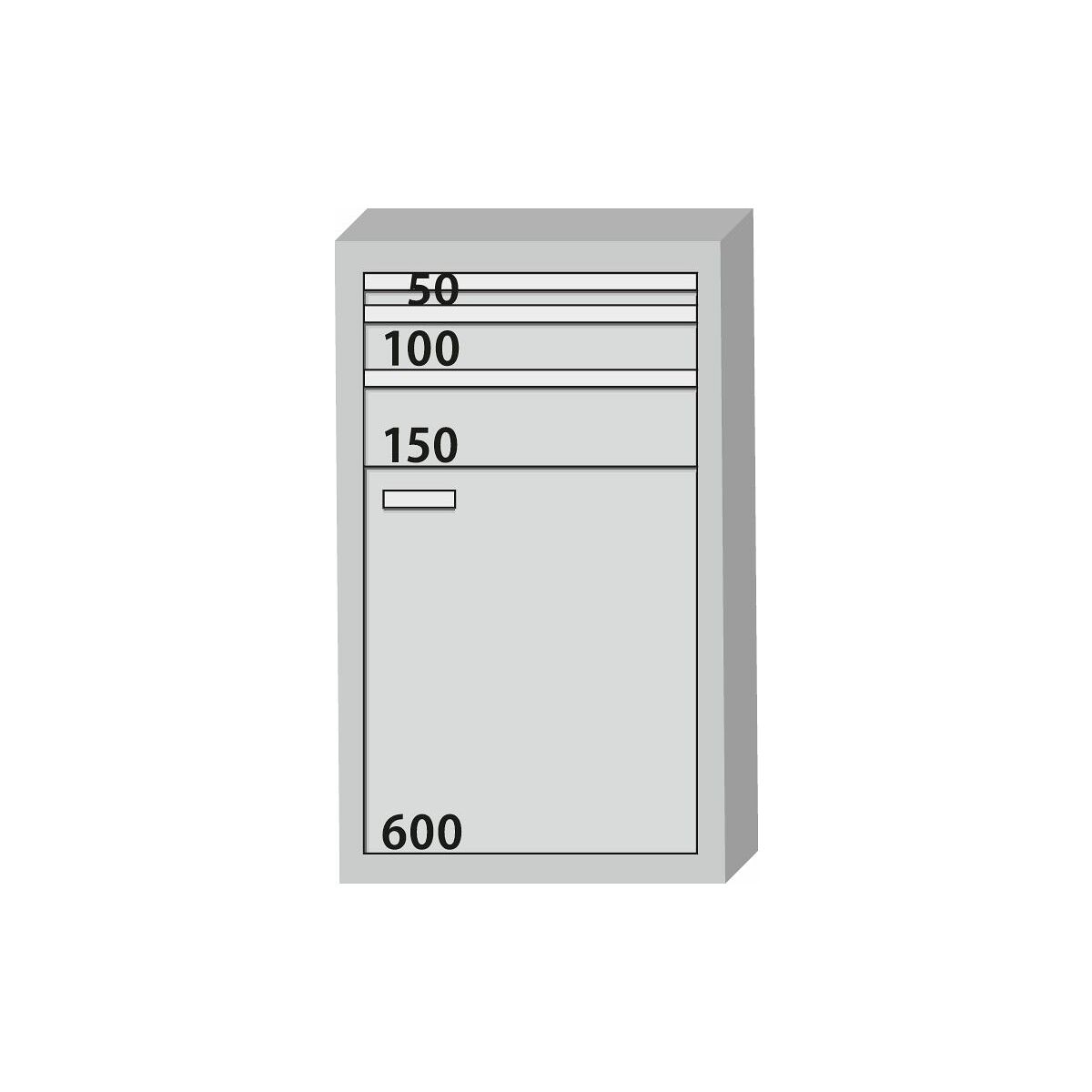

Työkalulisävarustekaappi 24×28G, jossa ulosvedettävät laatikot 20 × 24G. Osasto, jossa ovi ja välipohja, säädettävissä 25 mm jaolla. Ovi lukittavissa erikseen liukukahvalla, jossa tappisylinterilukko.

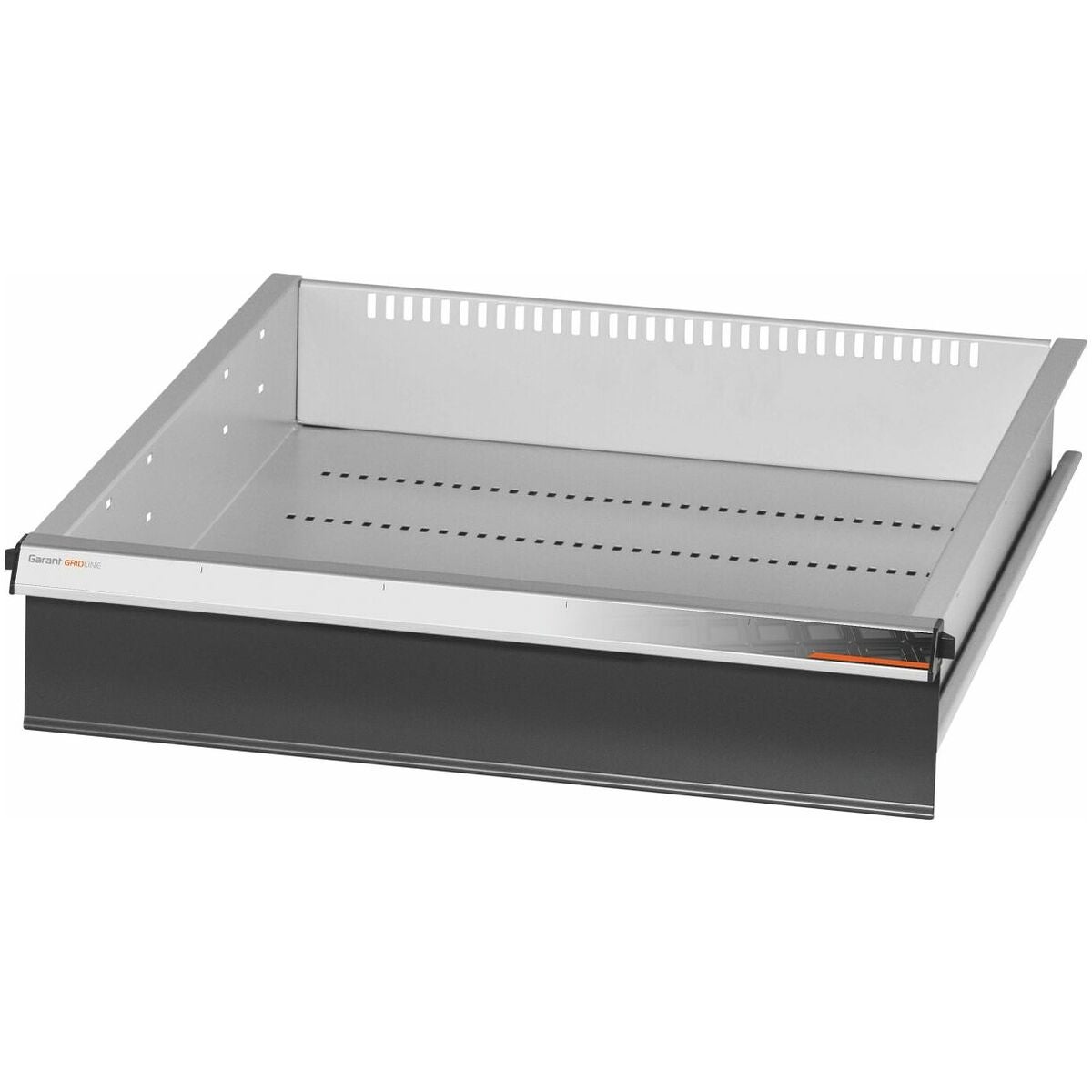

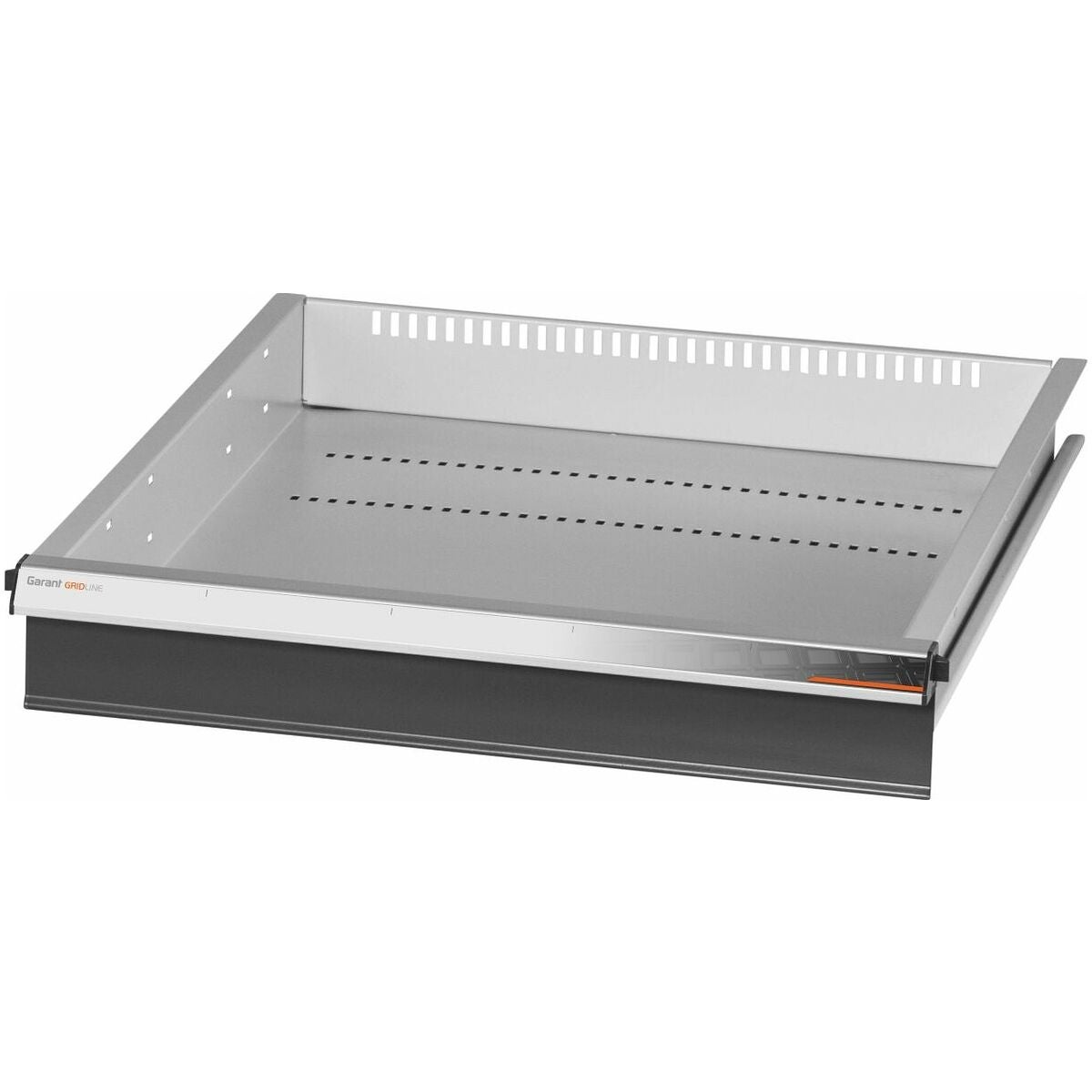

Varustettu 3 ulosvedettävällä laatikolla, keskuslukitus tappisylinterilukolla.

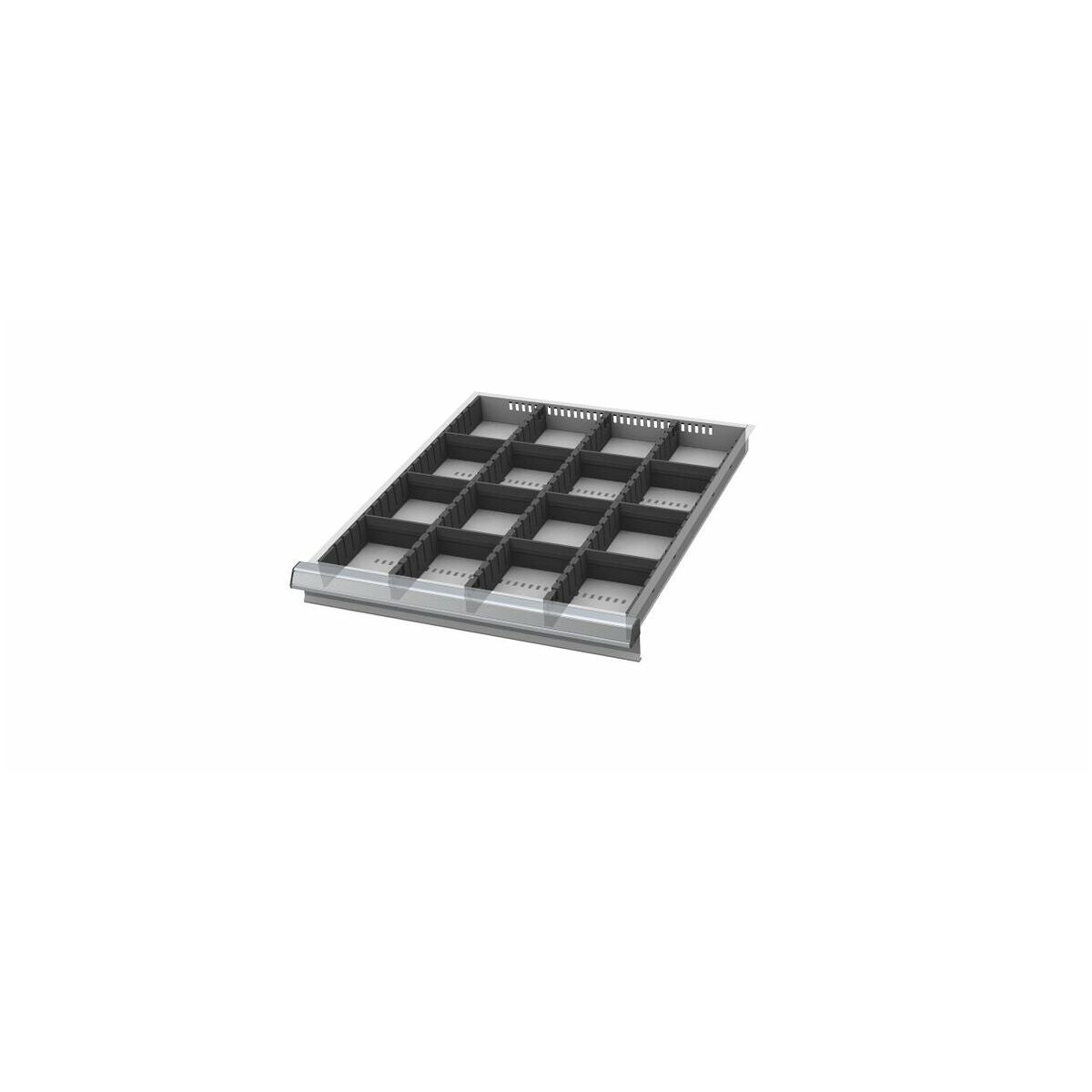

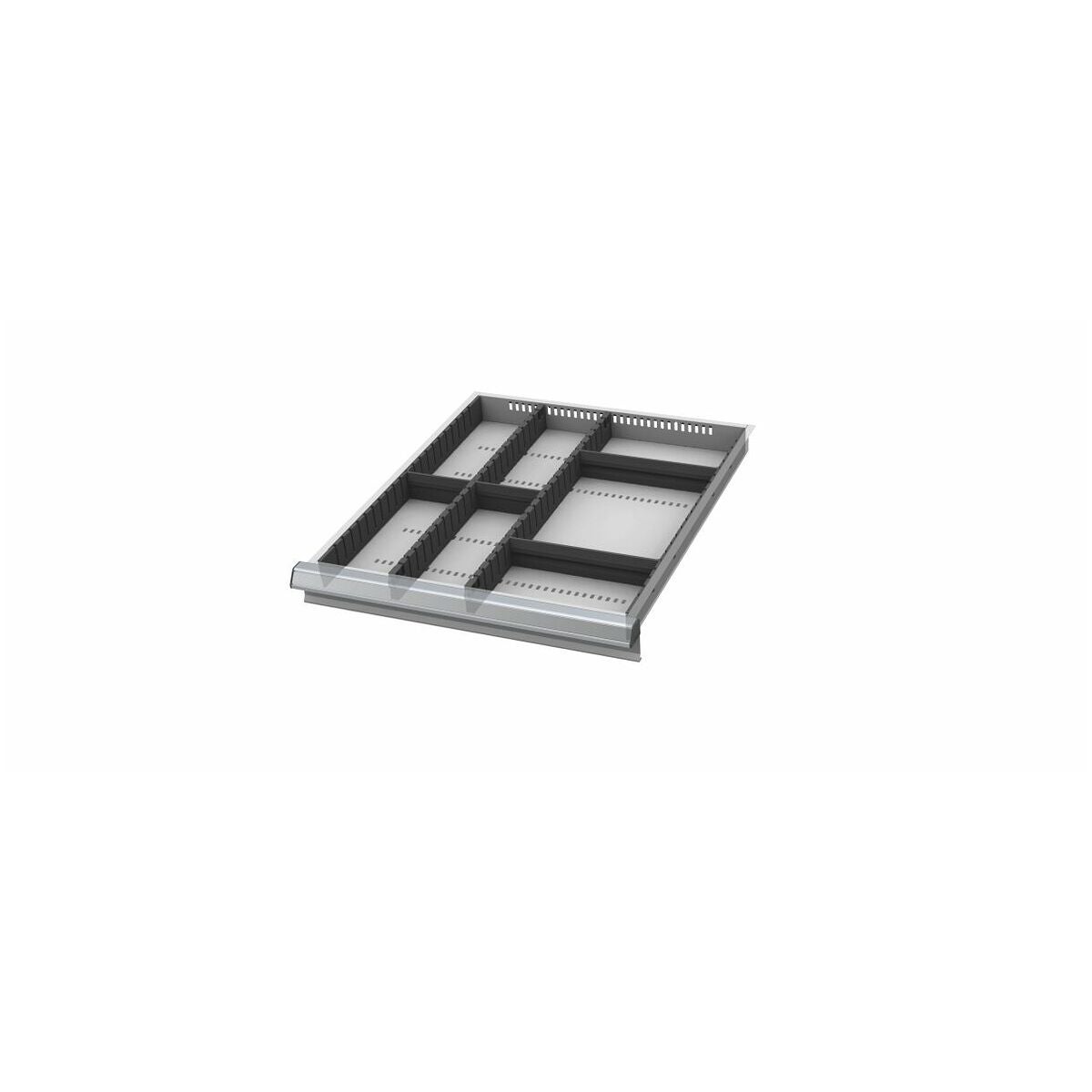

Täysin ulosvedettävät laatikot differentiaaliulosvedolla. Ulosvedettävät laatikot, joissa on lävistetyt reiät uritettujen jakolistojen kiinnittämistä varten 25 mm jaolla (laatikkorintaman korkeudella 75 mm ja suuremmissa). Yksittäisulosvedon varmistus tekee mahdottomaksi avata useita laatikoita samanaikaisesti.

Maalipinta
Runko ja ulosvedettävien laatikoiden runko vaaleanharmaa RAL 7035, laatikoiden etulevyt antrasiitti RAL 7016, jauhemaalattu. Ulosvedettävän laatikon runkoa ei voi konfiguroida, se on aina vaaleanharmaa RAL 7035.

Huomautus
Kaappia nostettaessa ja kuljetettaessa ulosvedettävien laatikoiden on oltava riittävästi kiinnitettyinä laatikostoon.
Käyttötarkoitus
Käyttötarkoitus

Pidä ovien kääntöalue vapaana. Pidä ovet ja ulosvedettävät laatikot suljettuina.
Ulosvedettävät laatikot työkalujen säilytykseen.
Hylly työkappaleiden ja työkalujen säilytykseen.
Teolliseen sisäkäyttöön. Käytä työpöytää kuivalla ja vakaalla alustalla.
Käytä sitä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

Älä tee omavaltaisia muutostöitä tai muutoksia.
Älä ylikuormita kaappia, ulosvedettäviä laatikoita ja hyllytasoja.
Älä seiso tai istu kaapin, ulosvedettävien laatikoiden ja hyllytasoiden päällä.
Älä laske esineitä alas äkillisesti.

Toteutus
Työkalu-lisävarustekaappi koossa 24×28G, ulosvedettävät laatikot 20×24G. Lokero ovella, välitaso säädettävissä 25 mm jaolla. Ovi erikseen lukittava liukukahvalla ja tappisylinterilukolla.
3 ulosvedettävää laatikkoa, keskuslukittavat tappisylinterilukolla.
Täysin ulosvedettävät laatikot differentiaalikiskoilla. Ulosvedettävissä laatikoissa lävistetyt reiät uritettujen jakolistojen kiinnitystä varten 25 mm jaolla (kun laatikon etukorkeus 75 mm tai enemmän). Yksittäisulosvetosuoja estää useiden laatikoiden avaamisen samanaikaisesti.

Maalaus
Runko ja ulosvetolaatikoston runko vaaleanharmaa RAL 7035, laatikon etulevyt antrasiitti RAL 7016, jauhemaalattu. Ulosvetolaatikoston runkoa ei voi konfiguroida, aina vaaleanharmaa RAL 7035.

Huomautus
Kaappia nostettaessa ja kuljetettaessa ulosvedettävien laatikoiden on oltava riittävästi kiinnitettyinä laatikostoon.

Tekniset tiedot

Sylinterilukko	modulaarinen lukkosylinteri
Korkeussäätö porrastettuna	25 mm
Laatikon ulosveto (osittain/täysin ulosvedettävä)	100 %
Värivalinta	RAL 9002, 7035, 7016, 5012, 5005
Laatikon/ulosvedettävän hyllyn kantavuus	75 kg
Materiaalin paksuus	1,2 mm
Laatikon ulosveto	Ulosvedon lukitus
Tuotetyyppi	Koneen lisävarustekaappi
Tuotenimen attribuutti	20×24G
Hyllytason kantavuus / suurin tasaisesti jakautunut kuorma (metallilla)	80 kg
Oven avautumiskulma	250 astetta
Syvyys	700 mm
Leveys	600 mm
Tehokas korkeus	900 mm
Laatikoiden tehokas leveys	500 mm
Laatikoiden tehokas syvyys	600 mm
Laatikoiden määrä	3
Laatikoiden tehollinen leveys g	20
Laatikoiden tehokas syvyys g:ssä	24
Laatikoiden tehokas pinta-ala g:ssä	20×24
#N/A	300 mm
Elektroninen lukitusjärjestelmä – voidaan konfiguroida uudelleen	kyllä
Syvyys	700 mm
Leveys	600 mm
Paino	89 kg
Korkeus	1000 mm
Comfortclose	ei
Laatikon/ulosvedettävän hyllyn kantavuus	75 kg
Laatikon ulosveto (osittain/täysin ulosvedettävä)	100 %

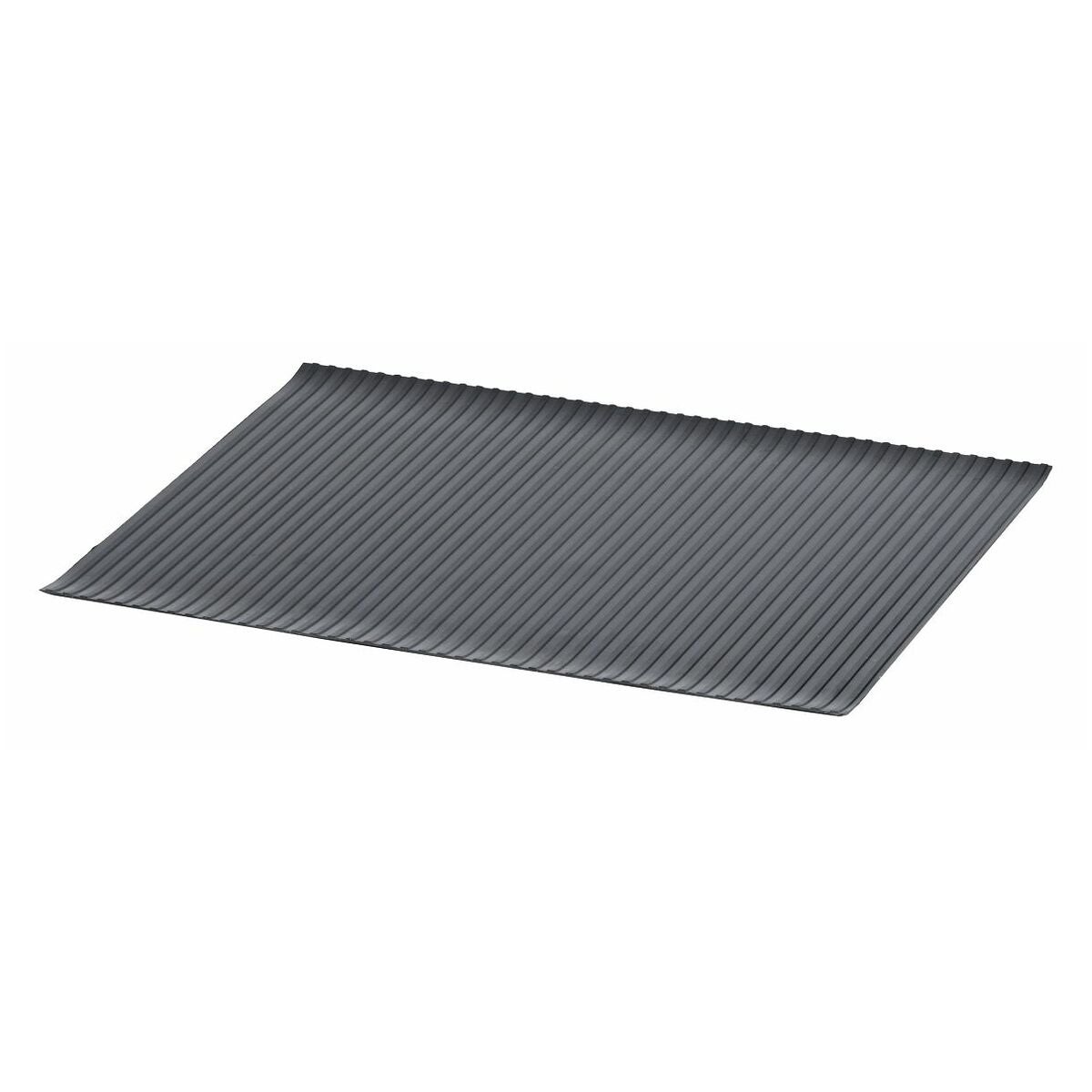

Uritettu kumimatto suojareunassa kolmella sivulla	ei
Ovenpysäytin	Oikea
Oven korkeus	600 mm
Materiaalin paksuus	1,2 mm
Hyllytason kantavuus / suurin tasaisesti jakautunut kuorma (metallilla)	80 kg
