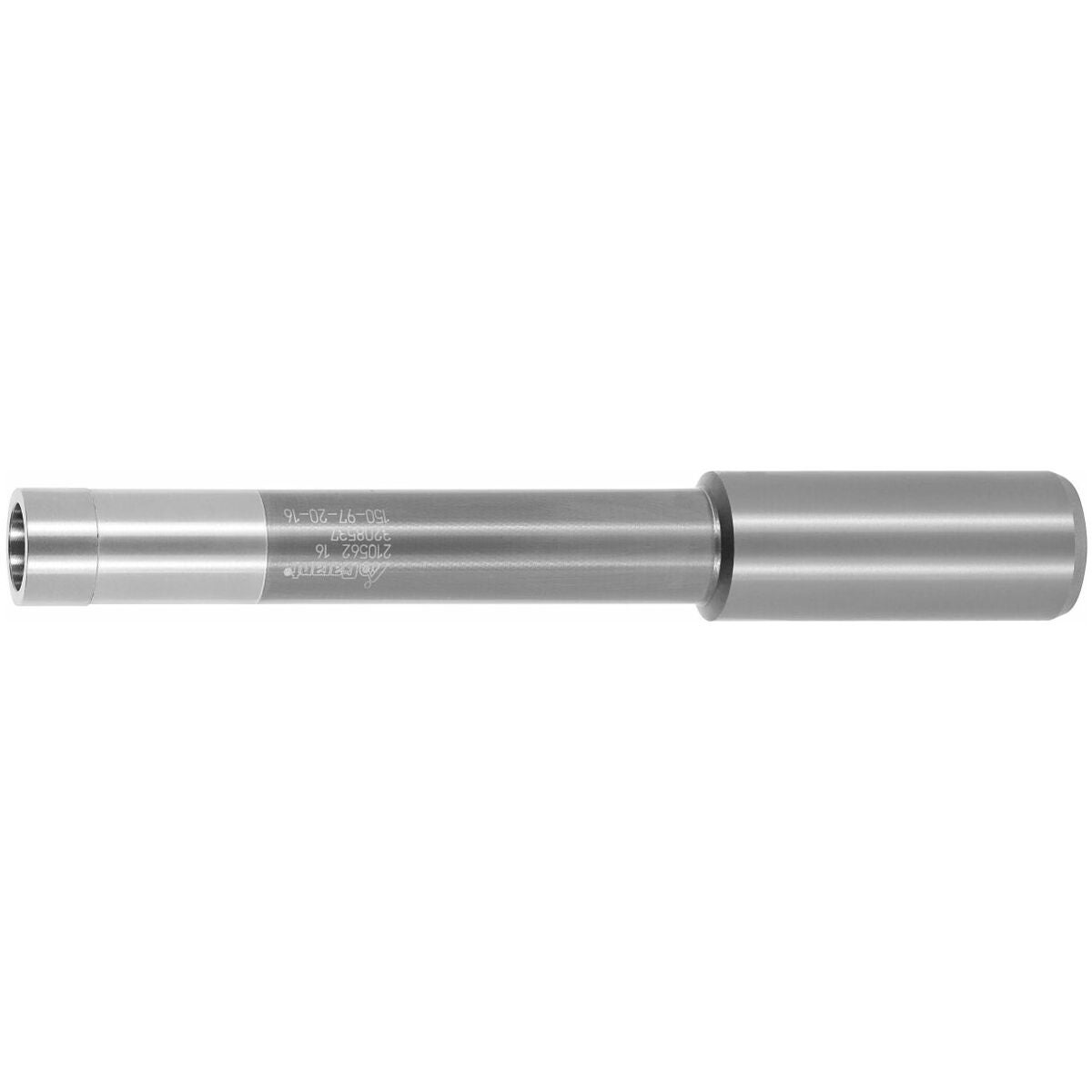

HM-pidin, sylinterimäinen, pitkä, sylinterivarsi

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: 210562
Varastotilanne: Varastossa

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Tarkkuushiottu peruspidin GARANT TopCut -kopiojyrsimiä varten.
Järjestelmän heittotarkkuus ≤ 10 µm kartiokiinnityksen ja tasaisen vasteen yhdistelmän ansiosta.
Ilman kiinnityspintaa (HSC-työstöön).
Toleranssi = h6.

Huomautus

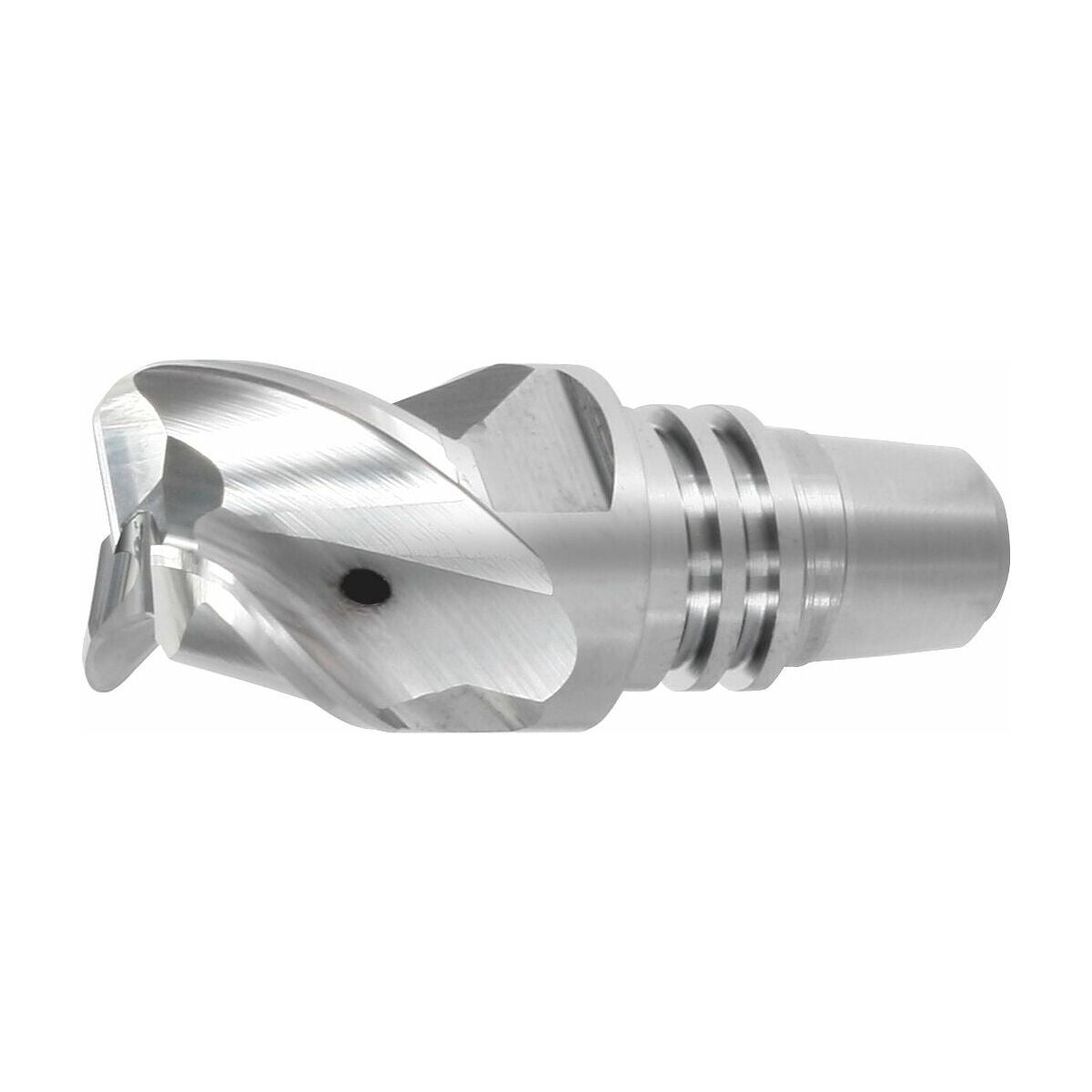

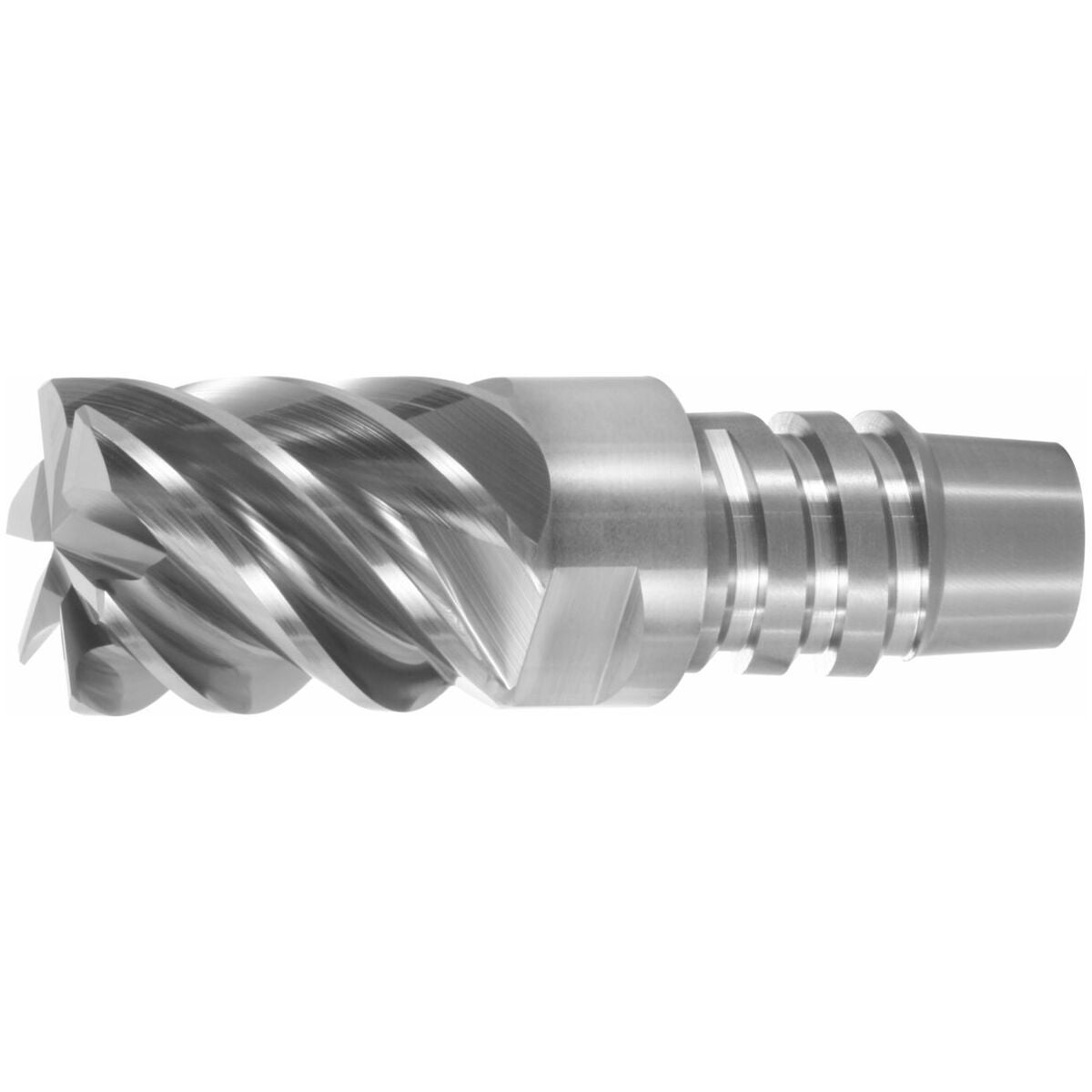

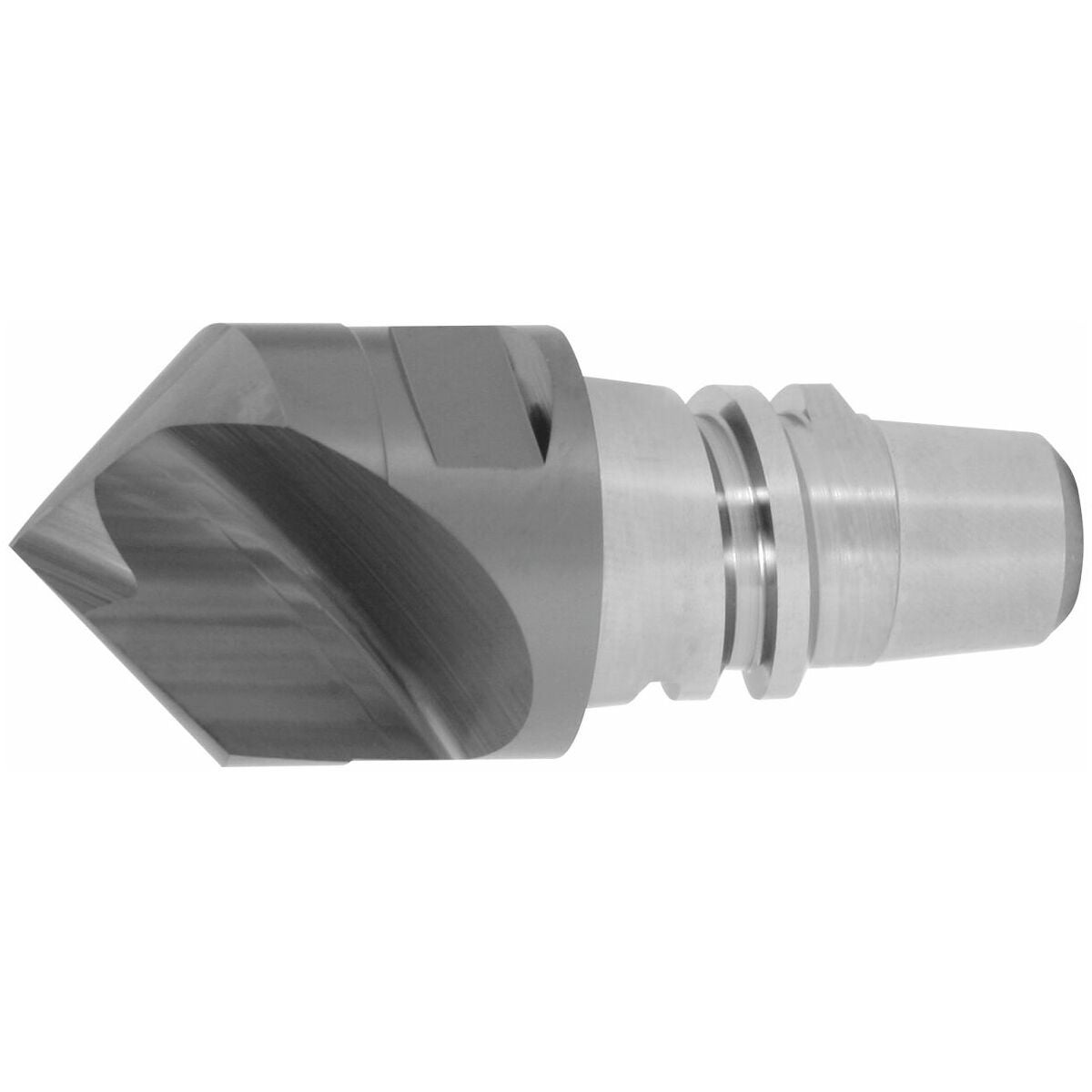

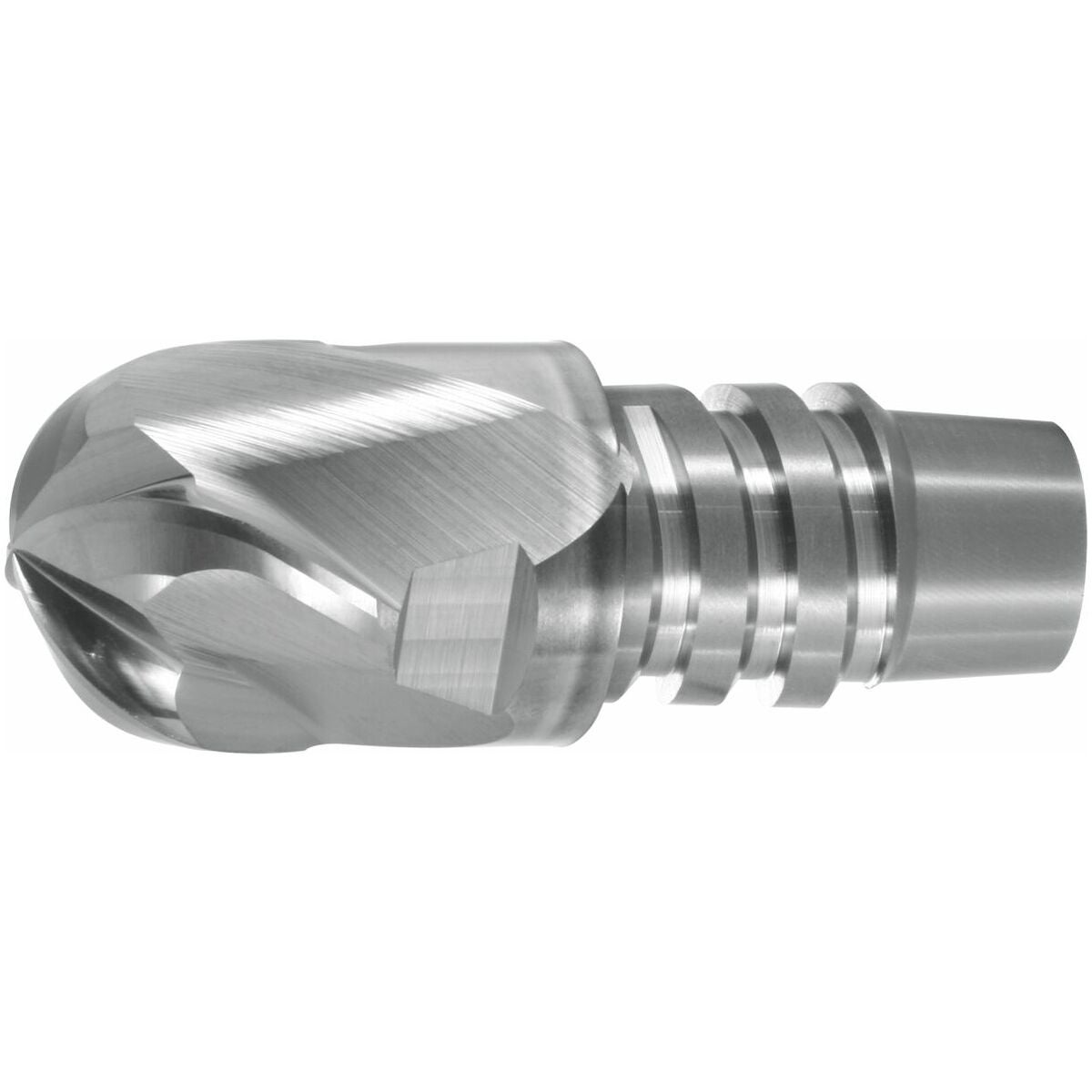

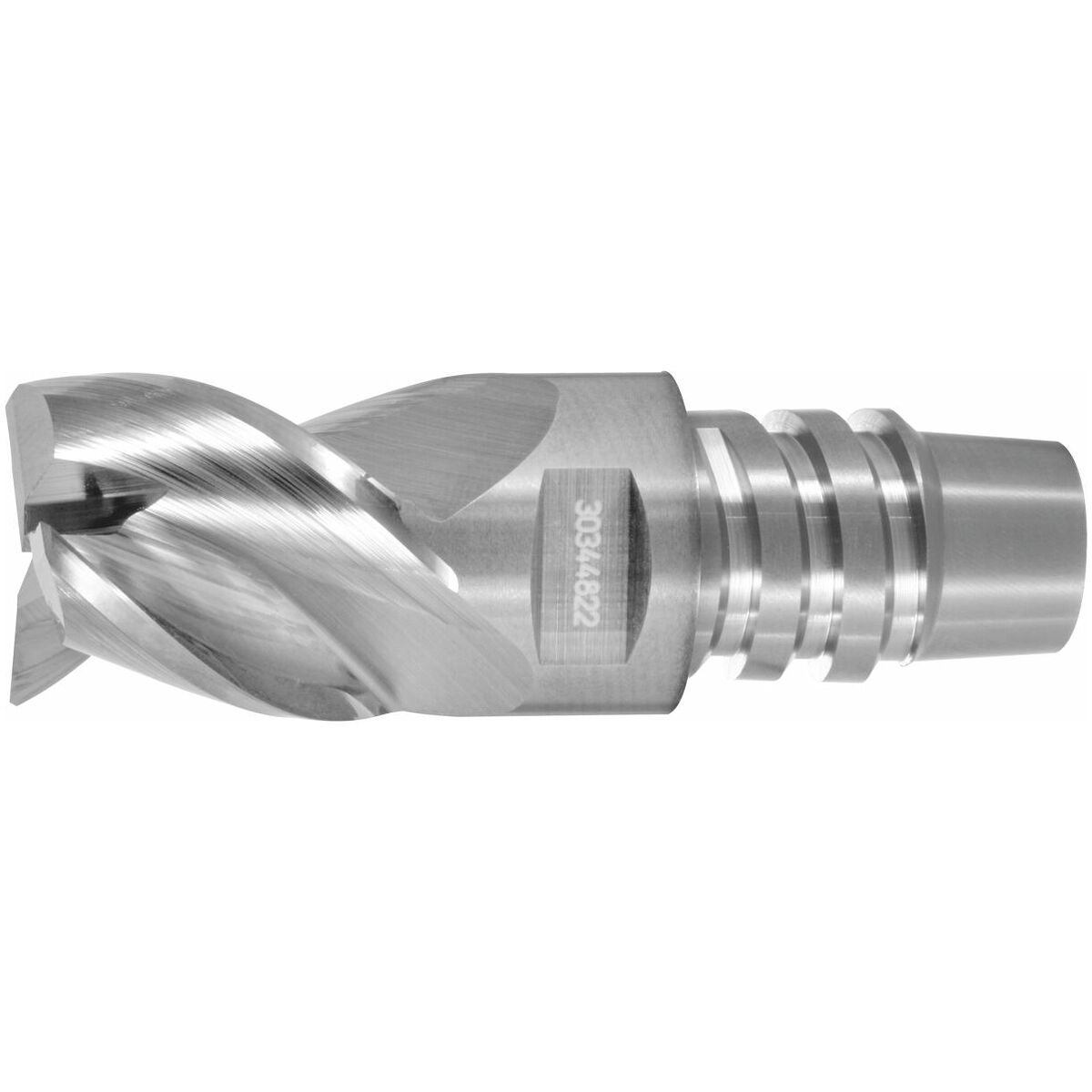

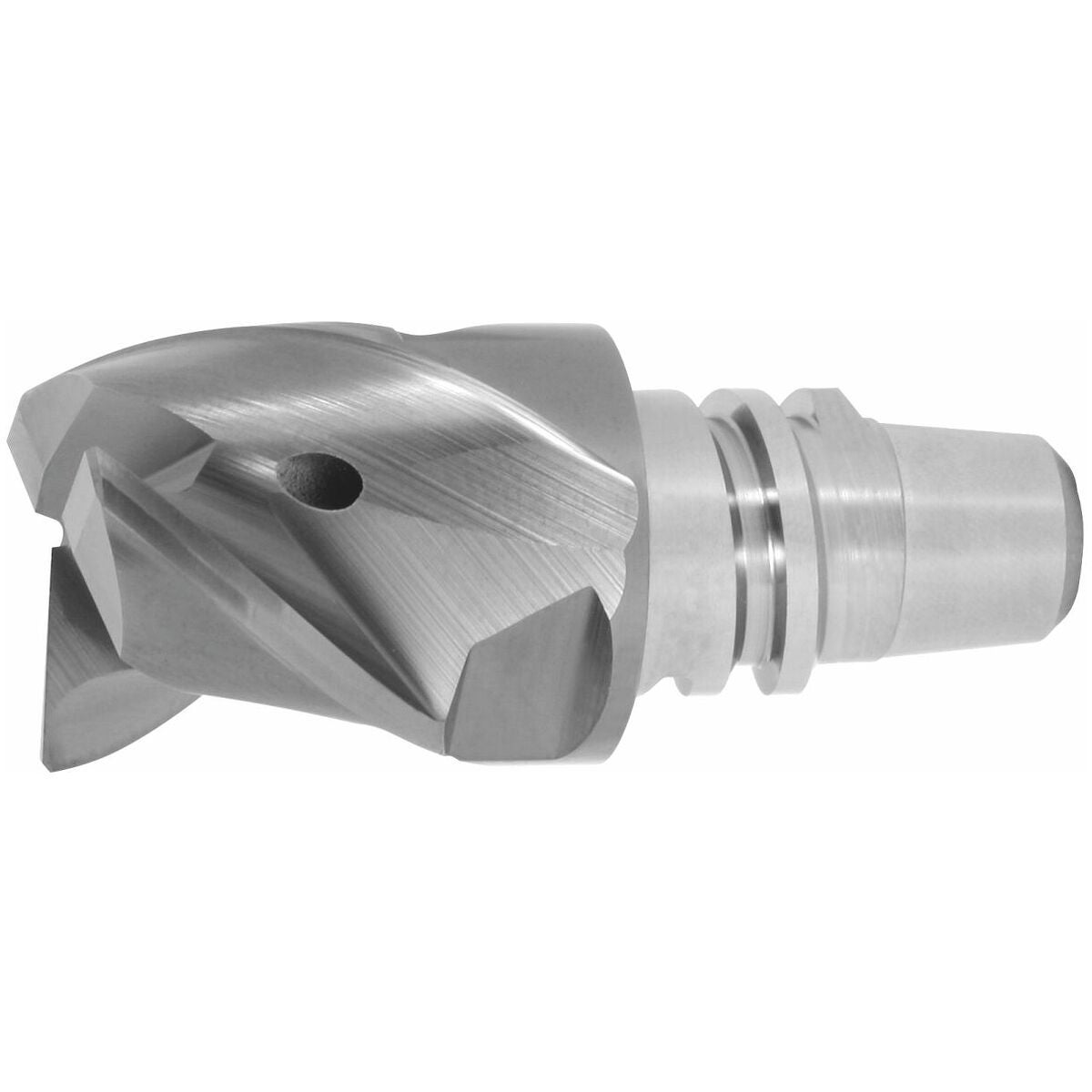

Suurin jyrsintäsyvyys = L₁ + I; I = katso kopiojyrsinten mitat: nro 210050–210410.

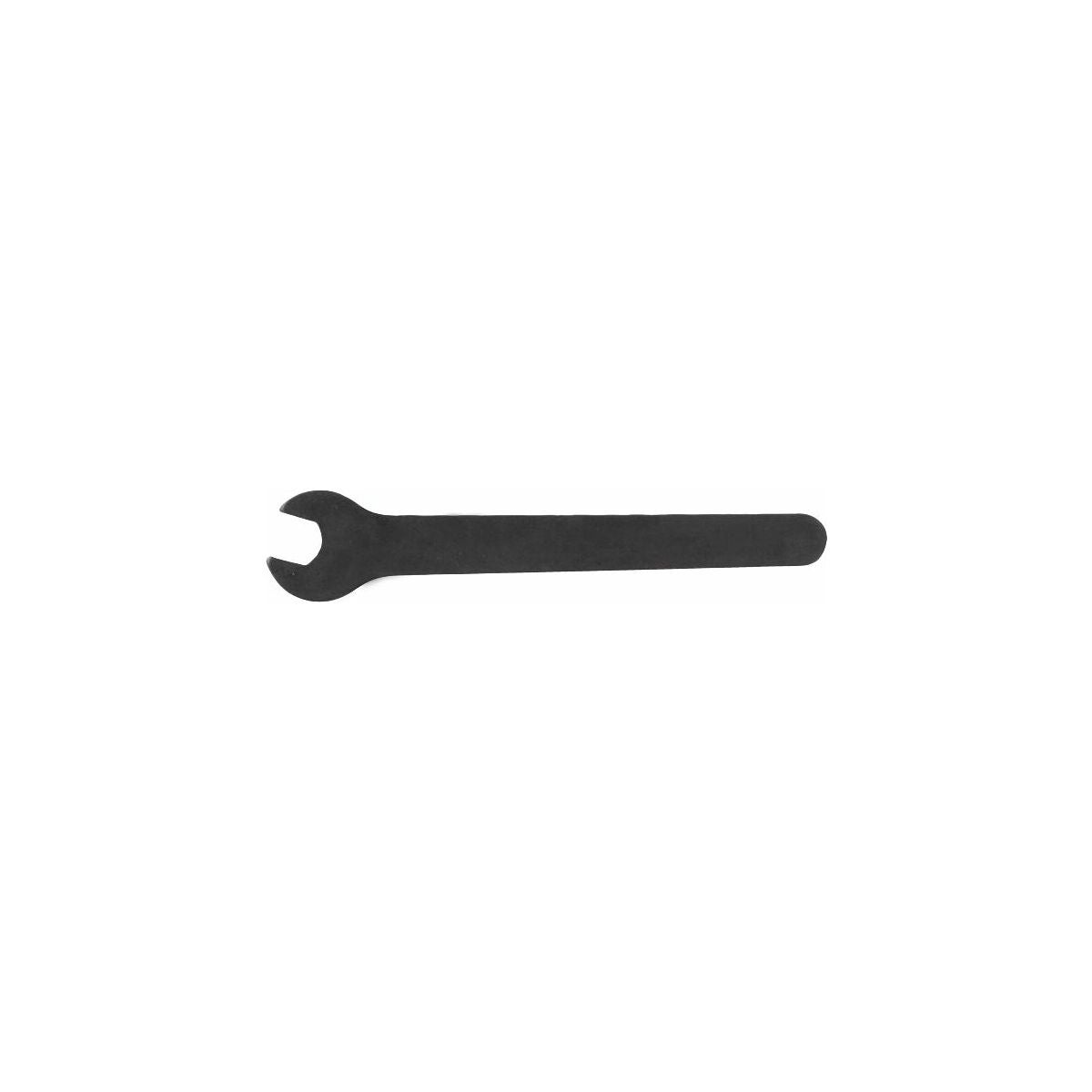

Istukka-avain = nro 219987.
Momenttiavaimen sovite = nro 219986.
Pienennä teknisiä arvoja pitkällä työkalun ulkonemalla.

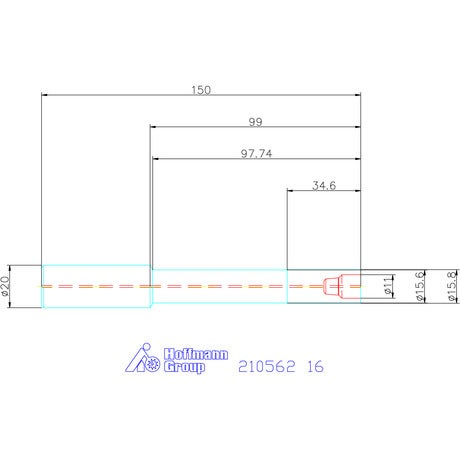

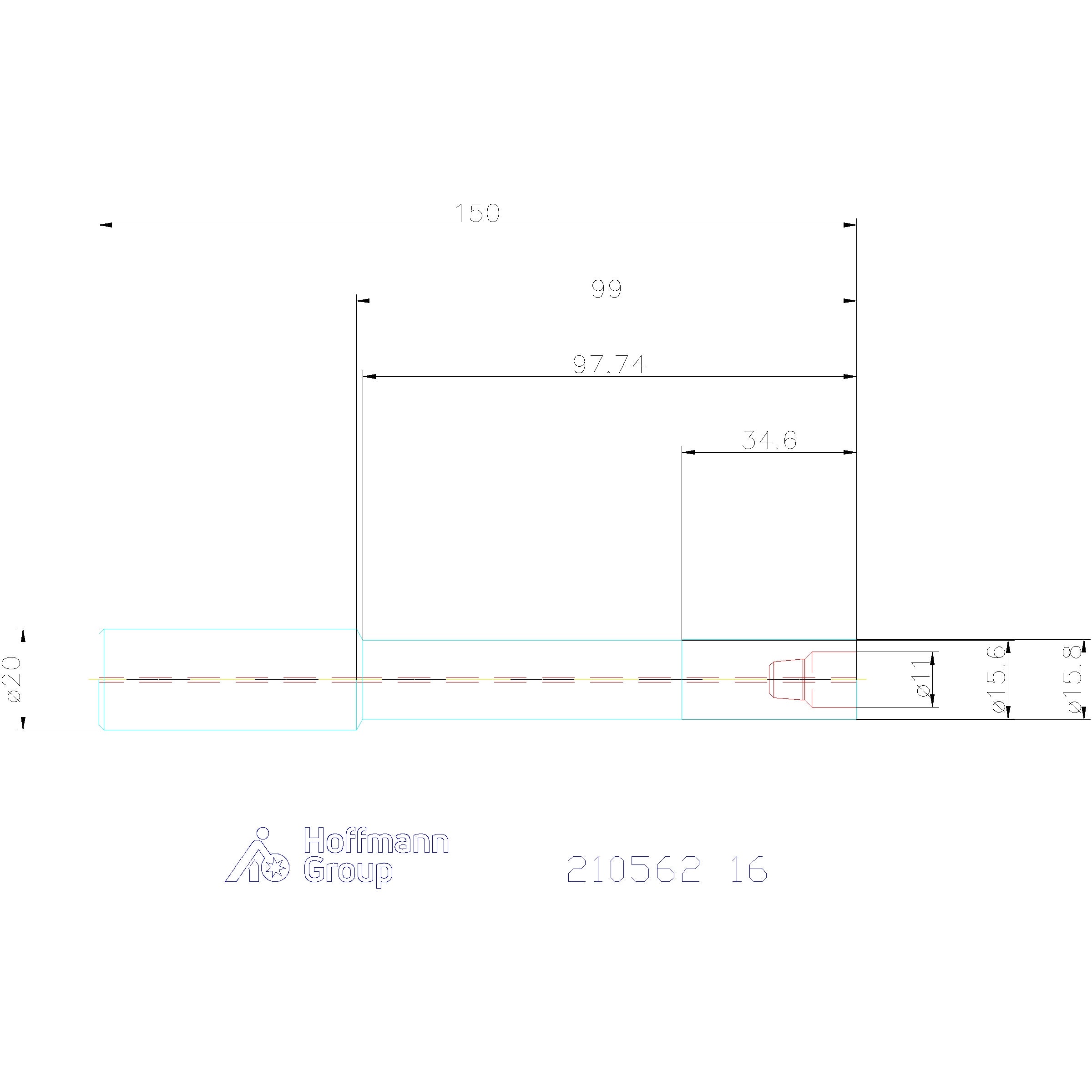

Tekniset tiedot

Tuotetyyppi	Pidin kierteelliselle jyrsinterälle
Sisäinen jäähdytys	kyllä
Sarja	TopCut
Kartio	Sylinterivarsi
Leikkuupään halkaisijalle d	16 mm
Varren halkaisija d_s h6	20 mm
Ulkohalkaisija d₁	15.8 mm
Suositeltu kiristysmomentti	15 Nm
Kokonaispituus l	150 mm
Tehollinen pituus l₁	97 mm
Varren halkaisija d_s h6	20 mm
