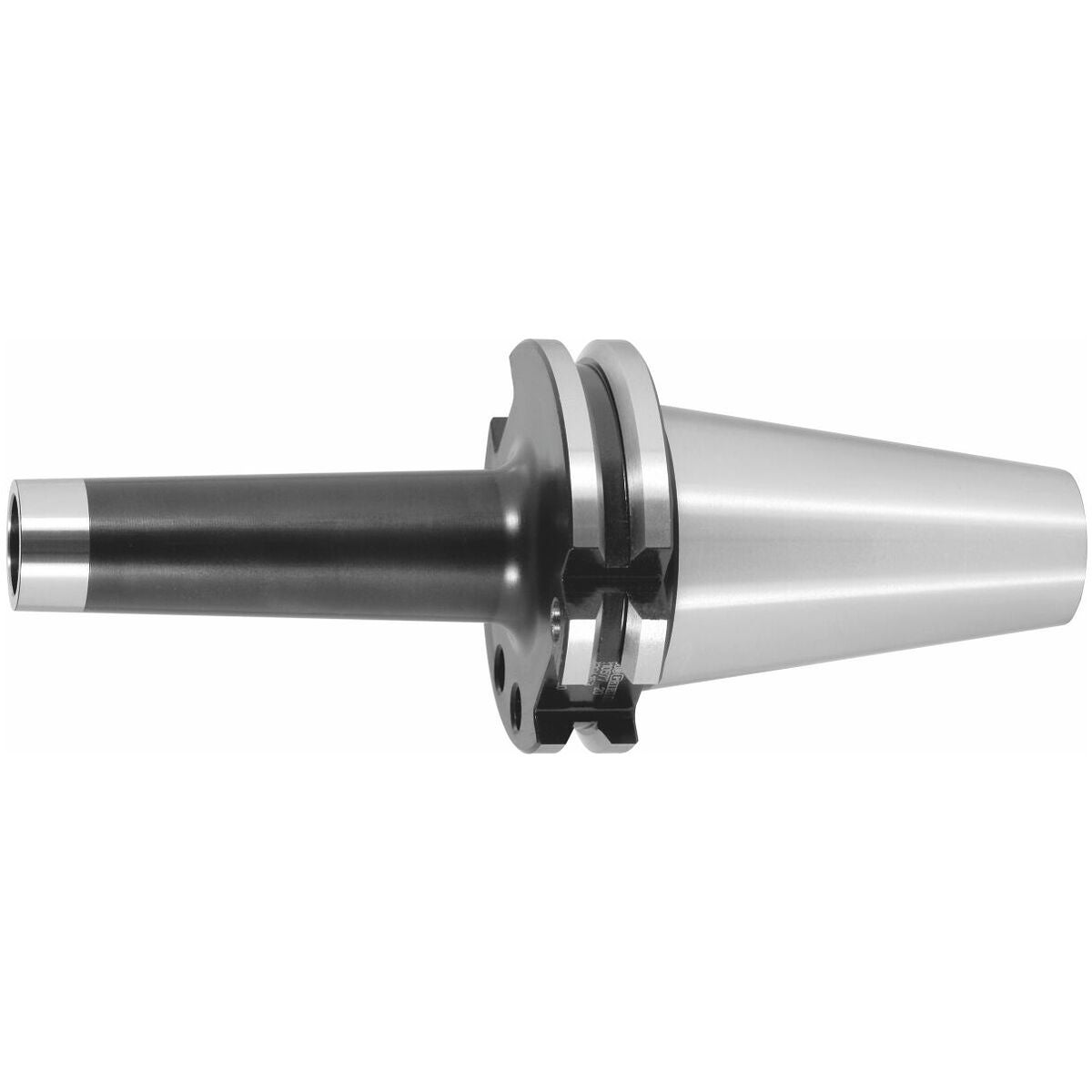

Kartioistukka SK 40 12 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G21057712
Varastotilanne: 13kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Liittyvät

Tuotekuvaus

Malli
Tarkkuushiottu peruspidin GARANT TopCut -kopiojyrsimille.
Järjestelmän pyörintäheitto ≤ 10 µm kartiokiinnityksen ja tasotuen yhdistelmän ansiosta.

Huomautus
Maksimi jyrsintäsyvyys = L₁ + I; I = ks. kopiojyrsinten mitat: nro 210050–210410.
Istukka-avain = nro 219987.
Momenttiavaimen sovitin = nro 219986.
Pienennä teknisiä arvoja pitkällä työkalun ulkonemalla.

Tekniset tiedot

Tuotetyyppi	Kierrekoneistettavan jyrsimen pidin
Sisäinen jäähdytys	kyllä
Sarja	TopCut

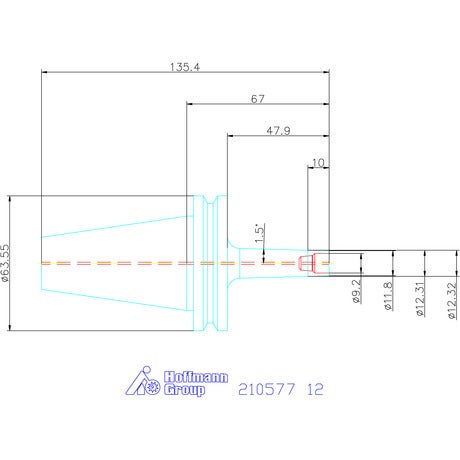

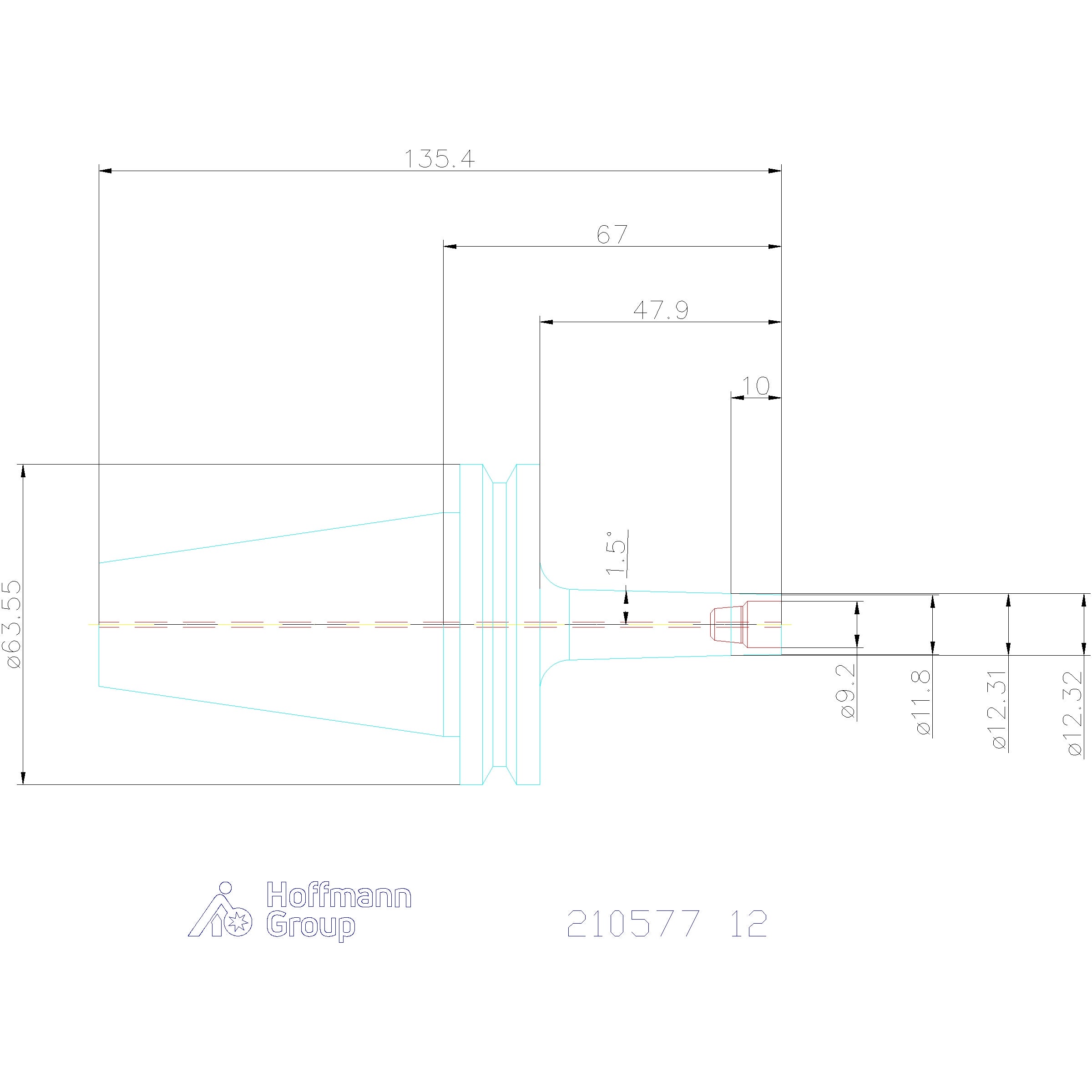

Kartio	SK 40
Leikkuupään halkaisijalle d	12 mm
Ulkohalkaisija d₁	11.8 mm
Suositeltu kiristysmomentti	10 Nm
Tehollinen pituus l₁	48 mm
Pitimen koko	40 mm
A-mitta (pituus)	67 mm
