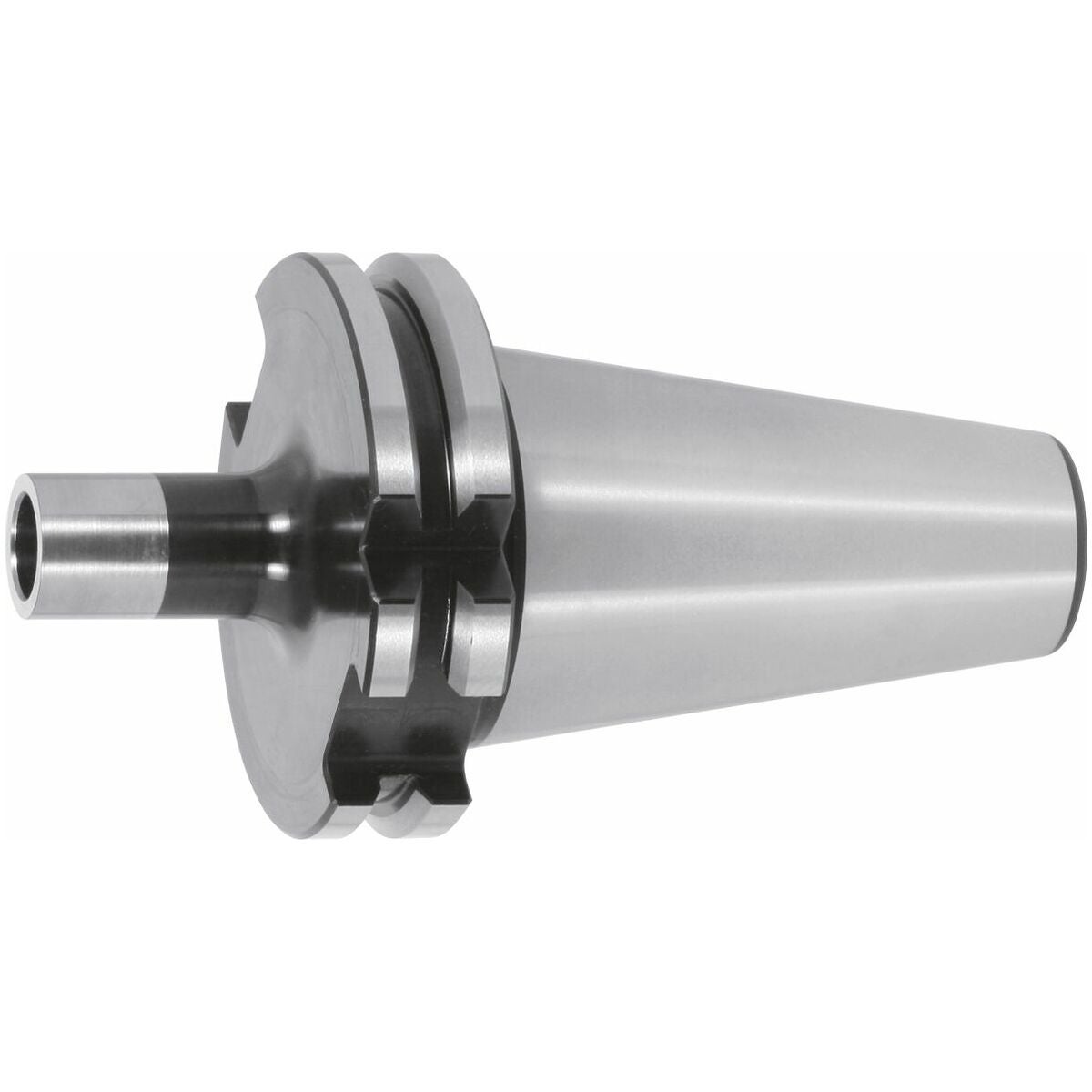

Sylinteripidike 20 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G21057520
Varastotilanne: 7kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Tarkkuushiottu peruspidin GARANT TopCut -kopiojyrsimille.
Järjestelmän pyörintätarkkuus ≤ 10 µm kartiokiinnityksen ja tasaisen vastinpinnan yhdistelmän ansiosta.

Huomautus
Suurin jyrsintäsyvyys = L₁ + I; I = katso kopiojyrsinten mitat: nro 210050 – 210410.
Istukan avain = nro 219987.
Momenttiavaimen sovite = nro 219986.
Pienennä teknisiä arvoja pitkällä työkalun ulkonemalla.

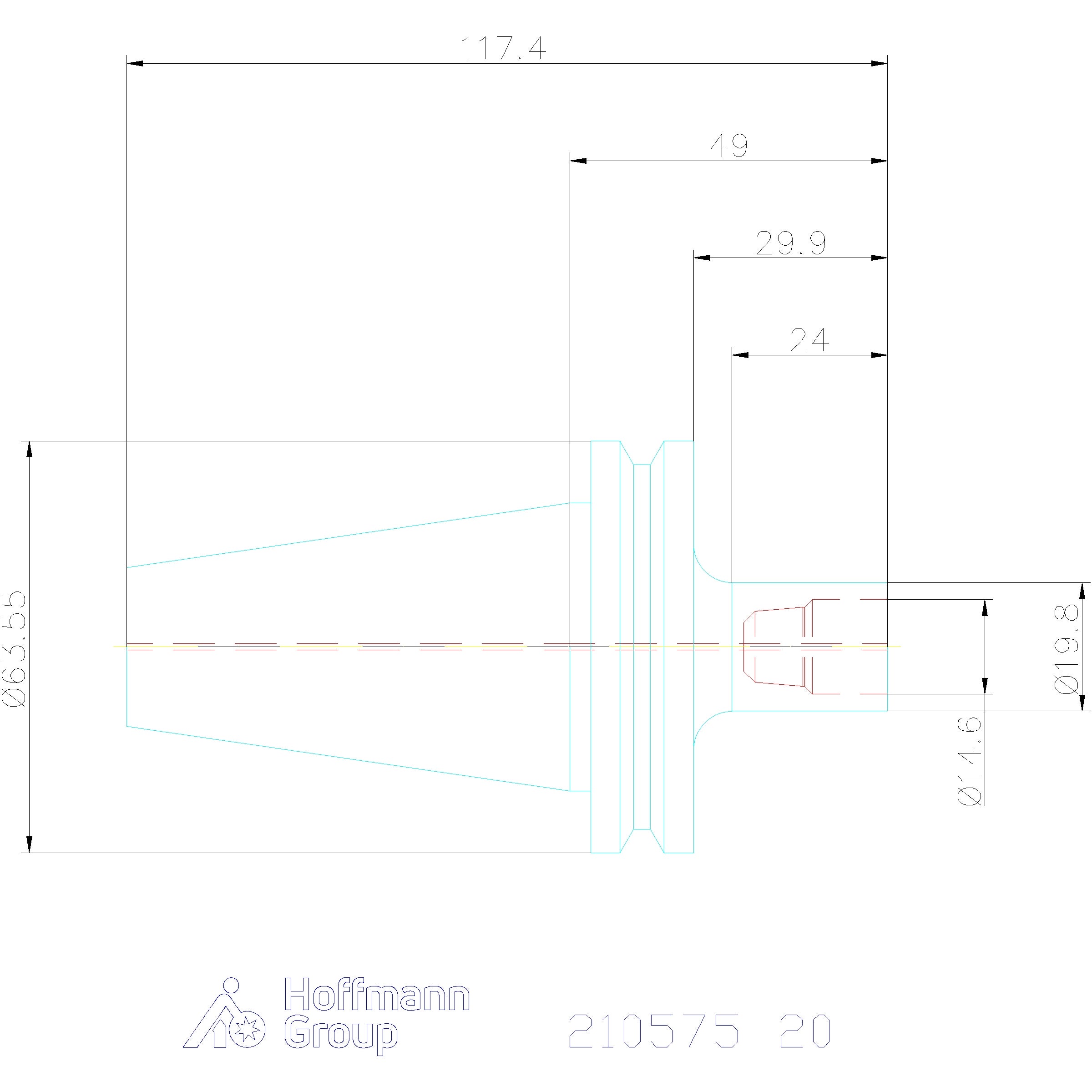

Tekniset tiedot

Tuotetyyppi	Pidin kierteelliselle jyrsimelle
Sisäinen jäähdytys	kyllä
Sarja	TopCut
Kartio	SK 40
Leikkuupään halkaisijalle d	20 mm
Ulkohalkaisija d₁	19.8 mm
Suositeltu kiristysmomentti	25 Nm
Tehollinen pituus l₁	30 mm
Pitimen koko	40 mm
A-mitta (pituus)	49 mm
