Kulmajyrsintäpää, säde = 0,5 mm 12 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Huomautus
Ohjearvot käytölle, kun ap max ≤ 0,5×D.
Käyttötiedot
P
210
P
170
P
150
H
50
H
40
P
130
P
110
M
80
M
50
S
80
K
160
Tekniset tiedot
| Sisäinen jäähdytys | ei |
|---|---|
| Tuotetyyppi | Jyrsintäpalat |
| Tyyppi | N |
| Leikkausmateriaali | VHM |
| Normi | Pajastandardi |
| Syöttösuunta | vaaka-, vino- ja pystysuora |
| Kierrekulma | 40 astetta |
| Sarja | TopCut |
| Laatu/tyyppi | HB730 |
| Kytkeytymisleveys ae jyrsintäoperaatiossa | täysuran sahaussyvyys 1×D mm; 0,3×D vierintäjyrsinnässä mm |
| Sopiva peruspidike | GARANT TopCut |
| Lastuamissyvyys ap min | 0,01 mm |
| Terien lukumäärä z | 4 |
| Jyrsintäsyvyys ap max. | 9 mm |
| Korjauskerroin fz | 1.25 |
| Syöttösuunta | vaakasuora, vino ja pystysuora |
| Kierrekulma | 40 astetta |
| Suurin sahaussyvyys ap max jyrsimällä | 9 mm |
| Syöttö fz lieriöjyrsinnässä teräksessä < 900 N/mm2 | 0,06 mm |
| Syöttö fz urajyrsintään teräksessä < 900 N/mm2 | 0.04 mm |

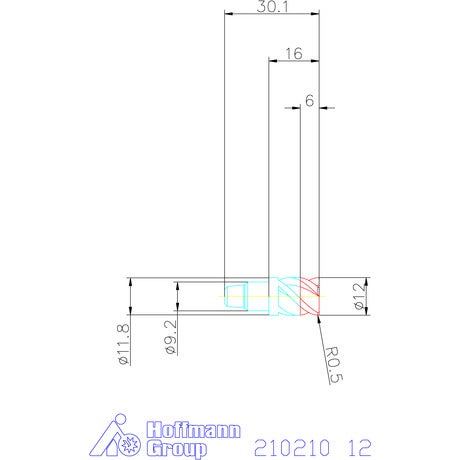

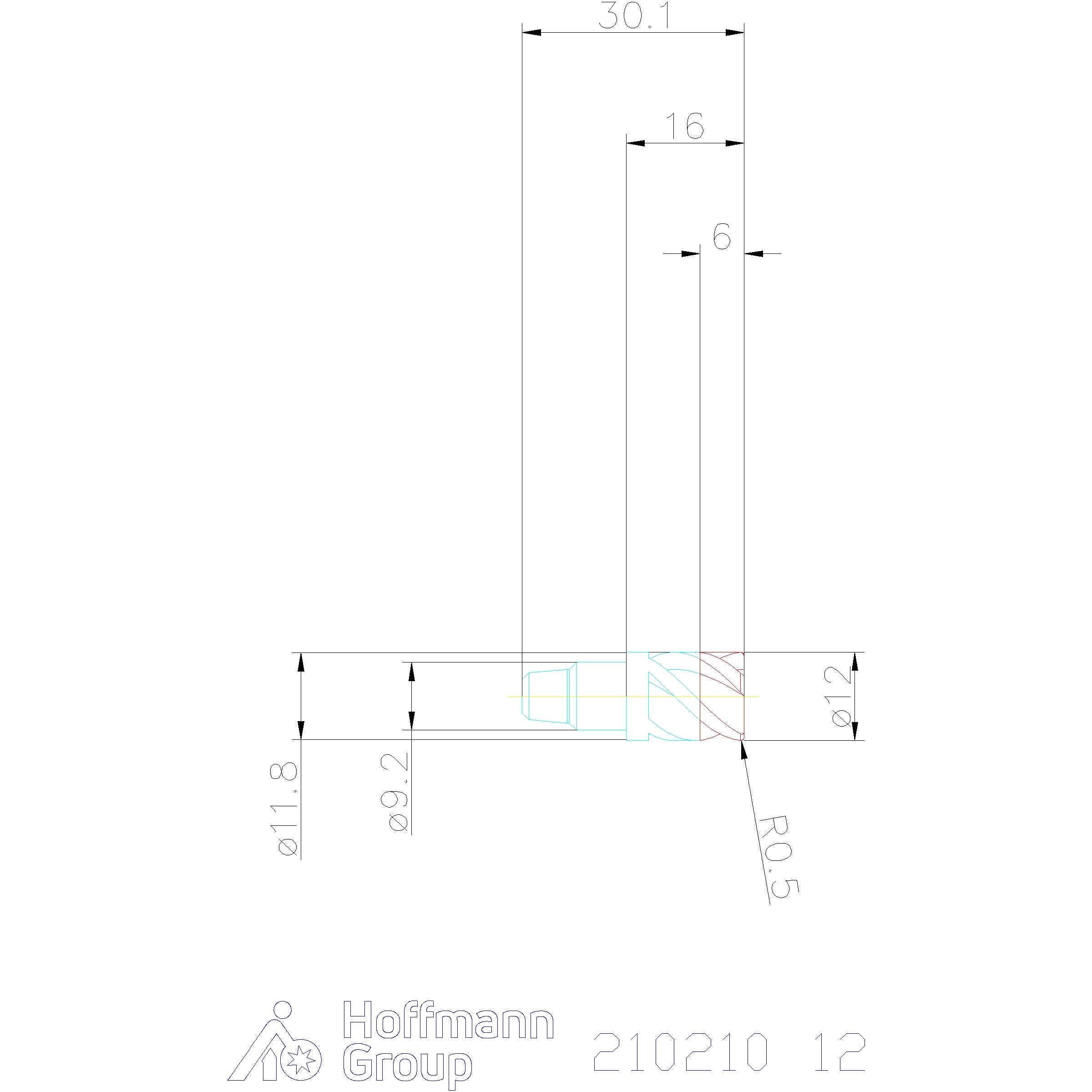

| Kulmapyöristys rv | 0,5 |
| Leikkuupituus l2 | 9 mm |
| Leikkaus-⌀ d | 12 mm |
| Pään pituus l | 16 mm |
| Pitimen koko | 12 mm |
| Terien lukumäärä z | 4 |
| Kokonaispituus l | 30,1 mm |
Media
Tuotetiedot
| Tuotenumero | G21021012 |
|---|---|
| EAN | 4045197522924 |
