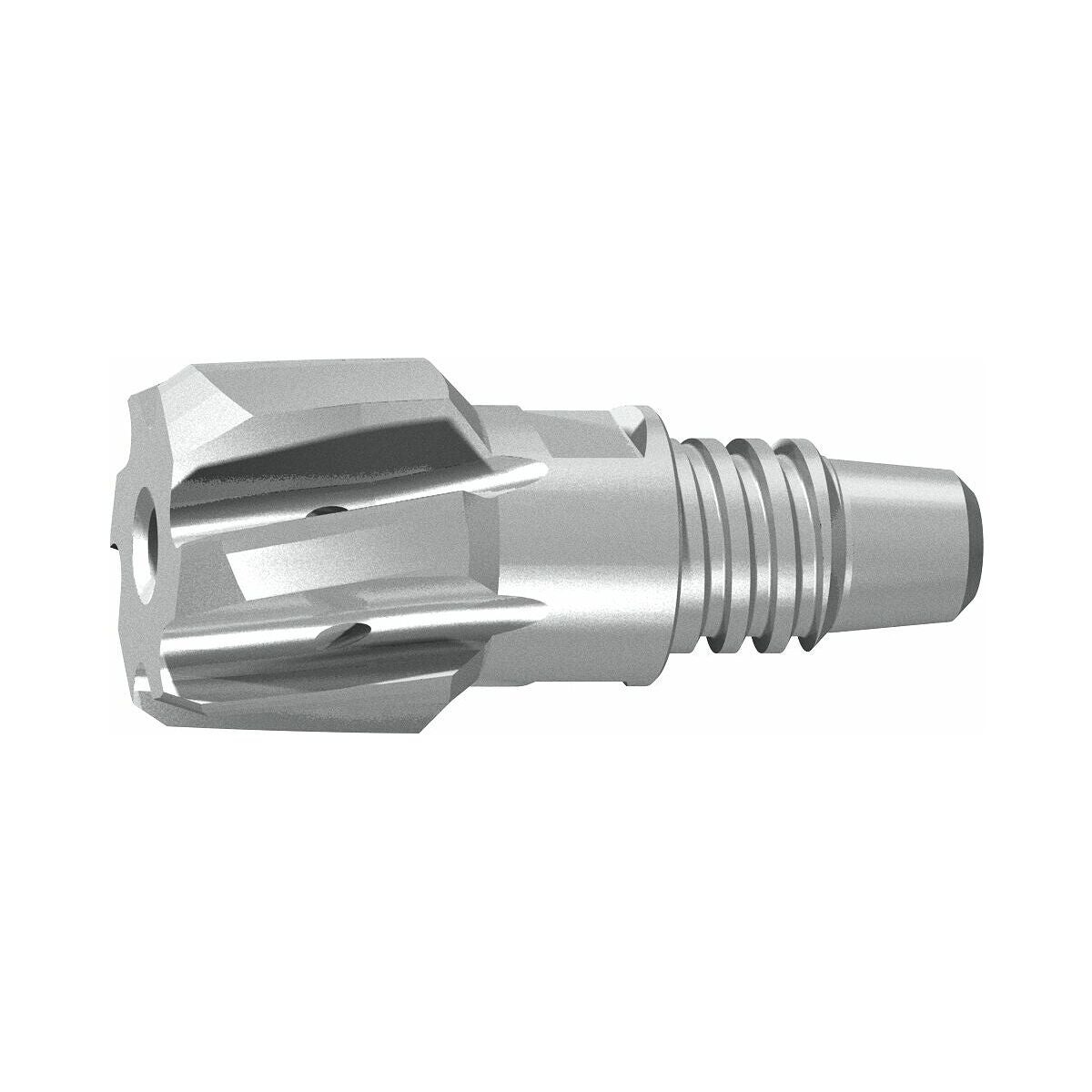

VHM-kalvainpää HPC H7 ruostumattomalle teräkselle, läpireikä, TiAlN 13,201-x mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G23973013,201-X
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Vaihtopäisellä varustettu kalvinsarja hienohioo sovitteelle IT7. Leikkausgeometria on sovitettu käyttökohteen mukaan.
Järjestelmän aksiaalinen heitto ≤5 µm (päähän ja pitimeen nähden) asennettuna.
Lyhyillä leikkuusärmilllä ja vasenkätisellä spiraalilla.

Käyttötiedot
Läpireikien kalvintaan.
HPC-/HSC-kalvintaan.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Momenttiavaimen sovitin nro 219986.
Muita kokoja saatavilla pyynnöstä.
Huomautus
Toimitusaika: 4 viikkoa
Vähimmäistilausmäärä: 1 kpl
Asiakaskohtainen erikoisvalmistus: tilaus voidaan perua enintään 3 työpäivän kuluessa tilausvahvistuksen vastaanottamisesta. Palautusta ei hyväksytä.

Rakenne
Kalvainjärjestelmä vaihdettavalla päällä, viimeistelee sovitteen IT7. Leikkausgeometria sovitettu käyttökohteen mukaan.
Järjestelmän aksiaalinen heitto ≤ 5 µm (pään ja pitimen välillä) asennettuna.
Lyhyet leikkuusärmät ja vasenkätinen spiraali.

Käyttötiedot
Läpireikien kalvaukseen.
HPC-/HSC-kalvaukseen.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Lisäosa momenttiavaimeen nro 219986.
Muut koot saatavissa pyynnöstä.

Käyttötiedot

Tekniset tiedot

Sarja	TopCut
Poraus tolerans	H7
Sopiva peruspidike	GARANT TopCut
Työstöstrategia	HPC
Käyttö reikätuypin mukaan	läpireiässä
Puolistandardi	kyllä
Tuotetyyppi	Kalvainnan teräpalat
Leikkausmateriaali	VHM
Normi	Tehdasstandardi
Pinnoite	TiAlN
Sisäinen jäähdytys	kyllä
Leikkuupituus l₁	12 mm
Pään pituus l	22 mm
Pitimen koko	12 mm
Terien lukumäärä z	6
⌀-alue	13.201 - 14.2 mm
Konfiguroitavat toleranssit	Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D; Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D; Z; U; ZB; F; EF; FG; B; D; E; M; JS; EF; ZA; C; E; K; G; P; N; S; H; A; J; R; ZC; V; CD; D
Konfiguroitavat ominaisuudet	6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13
