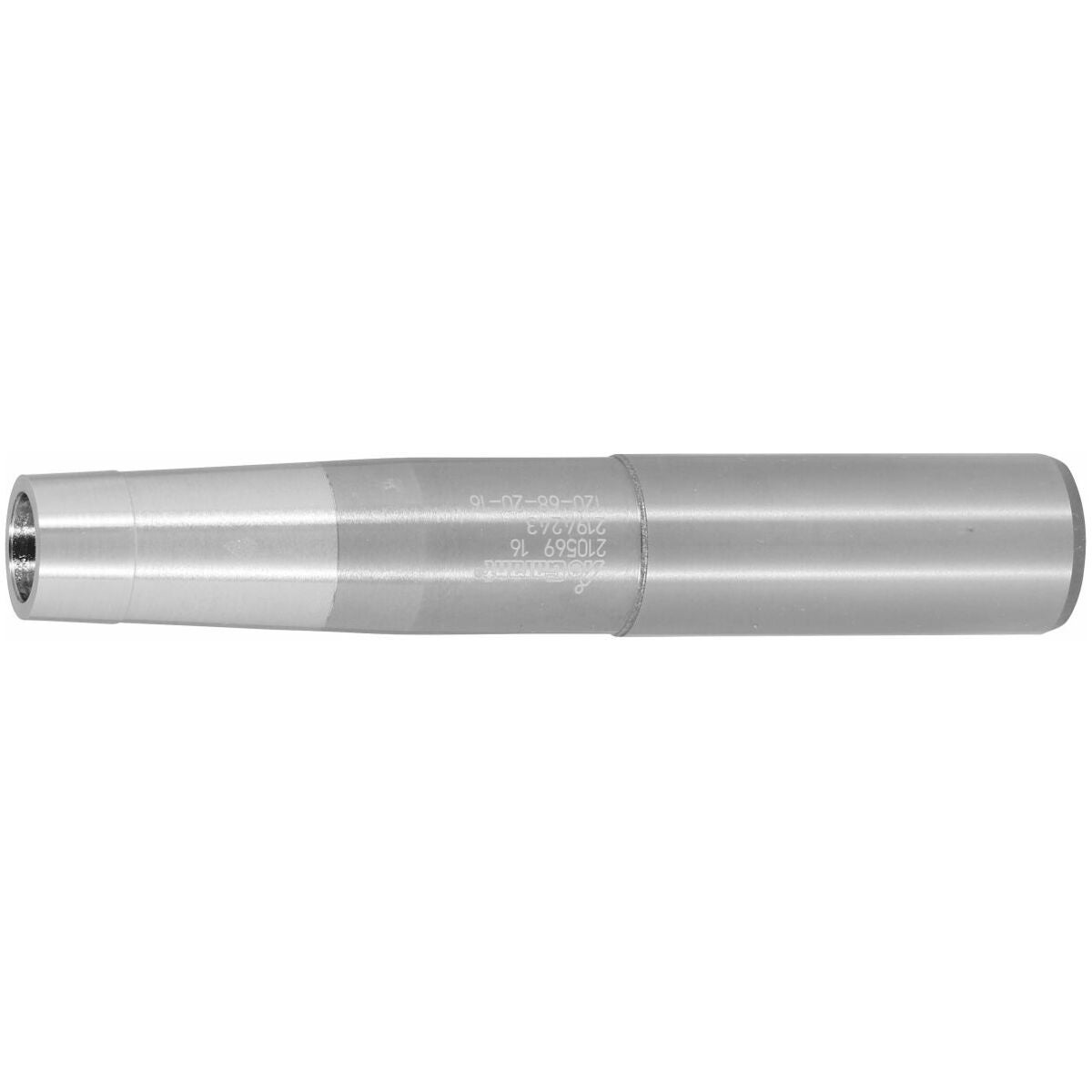

HM-pidin, kartiomainen, lyhyt, sylinterivarsi

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: 210569
Varastotilanne: Varastossa

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Tarkkuushiottu peruspidin GARANT TopCut -kopiojyrsimiä varten.
Järjestelmän heittotarkkuus ≤ 10 µm kartiokiinnityksen ja tasaisen vastepinnan yhdistelmän ansiosta.
Ilman kiristyspintaa (HSC-työstöön).
Toleranssi = h6.

Huomautus
Maksimi jyrsintäsyvyys = L₁ + I; I = katso kopiojyrsinten mitat: nro 210050–210410.
Istukka-avain = nro 219987.
Momenttiavaimen insertti = nro 219986.
Vähennä teknisiä arvoja pitkällä työkalun ulkonemalla.

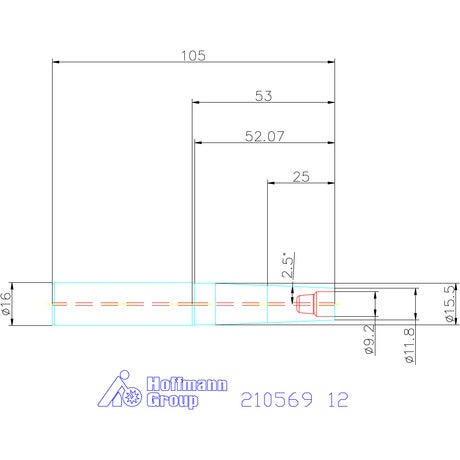

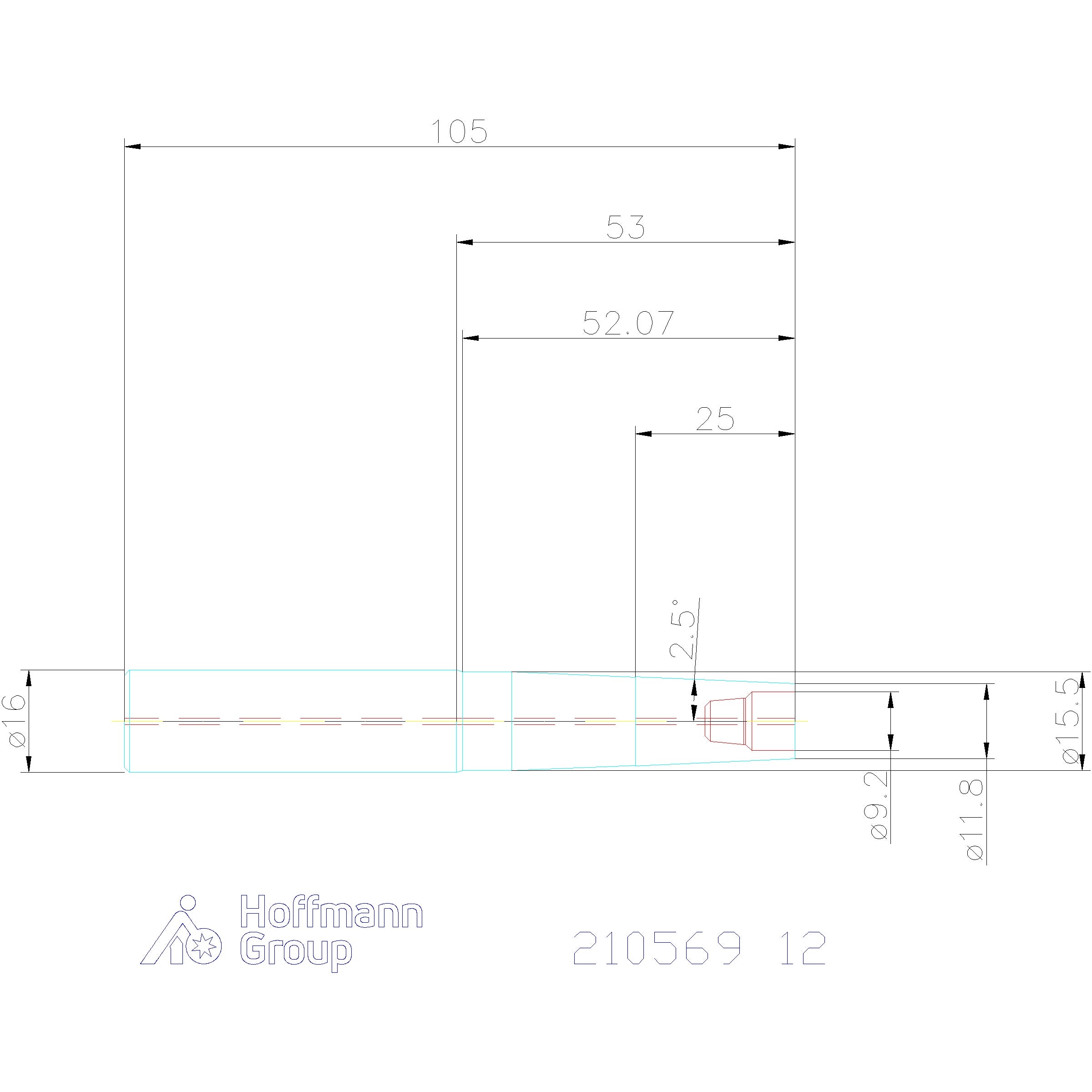

Tekniset tiedot

Tuotetyyppi	Kierteellinen jyrsimen pidin
Sisäinen jäähdytys	kyllä
Sarja	TopCut
Kartio	Sylinterivarsi
Leikkuupään halkaisijalle d	12 mm
Varren halkaisija d_s h6	16 mm
Ulkohalkaisija d₁	11.8 mm
Suositeltu kiristysmomentti	10 Nm
Kokonaispituus l	105 mm
Tehollinen pituus l₁	51 mm
Varren halkaisija d_s h6	16 mm
