VHM-kalvaimen vaihtopää HPC H7 teräs läpireikä TiAlN 19 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G23972019
Varastotilanne: 5kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Kalvainjärjestelmä vaihdettavalla päällä, joka viimeistelee istukan IT7-sovitukselle. Leikkausgeometria sovitettu käyttökohteeseen.
Järjestelmän aksiaalinen heitto ≤ 5 µm (päähän ja pitimeen nähden) asennettuna.
Lyhyillä teräsärmillä ja vasenkätisellä spiraalilla.

Käyttötiedot
Läpireikien kalvaukseen.
HPC-/HSC-kalvaukseen.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Momenttiavaimen sovitin nro 219986.
Muita kokoja saatavilla pyynnöstä.

Käyttötiedot

Tekniset tiedot

Sarja	TopCut
Poraus tolerans	H7
Sopiva peruspidike	GARANT TopCut
Työstöstrategia	HPC
Käyttö reikätuypin mukaan	pohjareiälle
Puolistandardi	kyllä
Tuotetyyppi	Kalvintalevy
Leikkausmateriaali	VHM
Normi	pajastandardi
Pinnoite	TiAlN
Sisäinen jäähdytys	kyllä

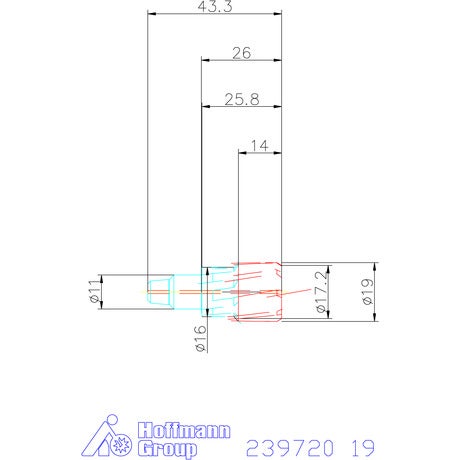

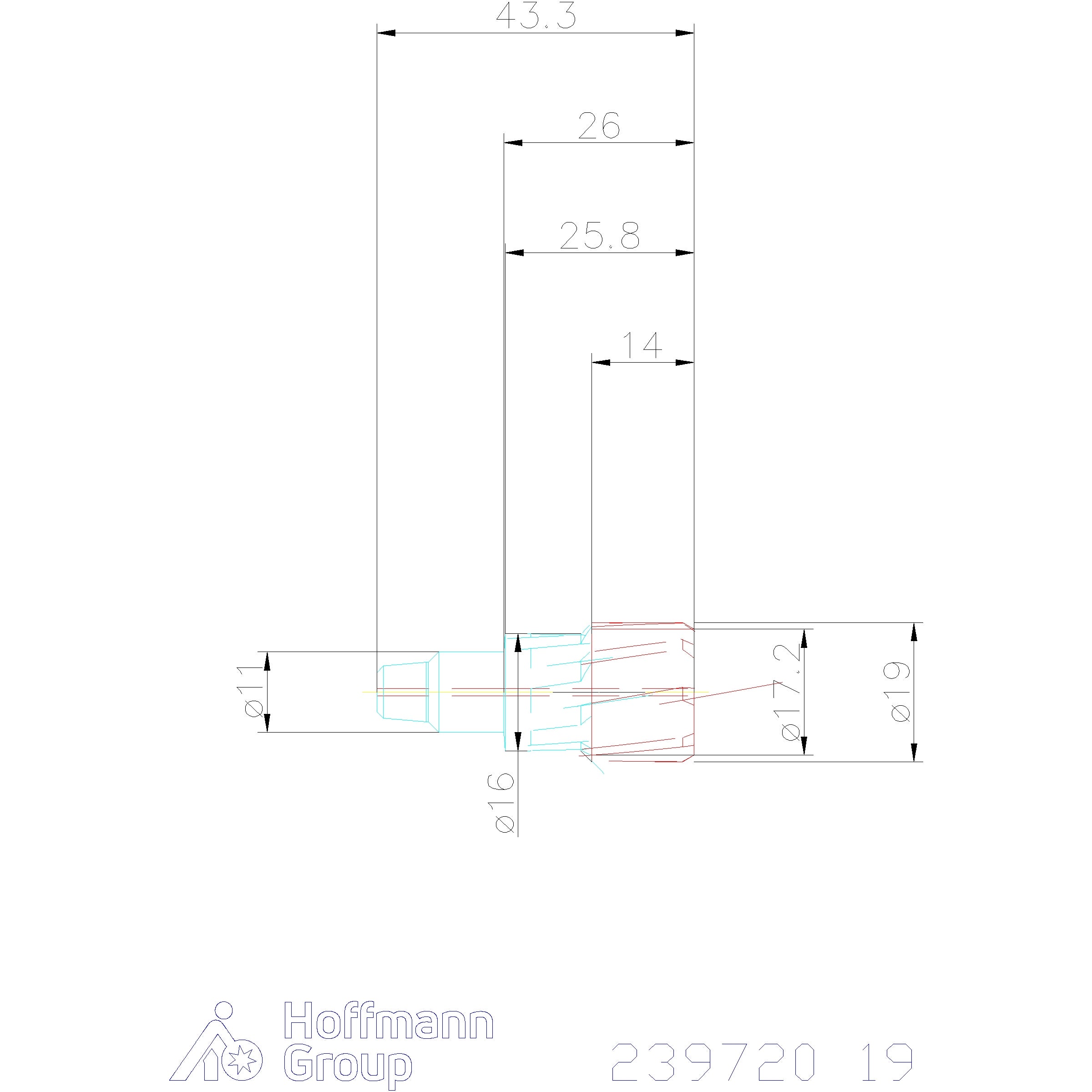

Leikkuupituus l₁	14 mm
Nimellis⌀ d	19 mm
Reikätyypille	pohjareiälle; pohjareiälle; pohjareiälle
Pään pituus l	26 mm
Pitimen koko	16 mm
Terien lukumäärä z	8
Syöttö f teräksessä < 1100 n/mm²	1.1 mm/kierros
Avaimenväli	13 mm
