Kermettikalvinkopää HPC H7 teräs pohjareikä pinnoittamaton 15 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G23971515
Varastotilanne: 14kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Malli
Kalvinsysteemi vaihtopäällä, viimeistelyhiottu sovitteelle IT7. Leikkuugeometria sovitettu käyttökohteeseen.
Järjestelmän aksiaalinen heitto ≤5 µm (pään ja pitimen välillä) asennettuna.
Lyhyillä leikkuusär millä ja suorilla urilla.

Käyttötiedot
Pohjareikien kalvintaan.
HPC-/HSC-kalvintaan.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Sisäosa momenttiavaimelle nro 219986.
Muita kokoja saatavilla pyynnöstä.

Käyttötiedot

Tekniset tiedot

Sarja	TopCut
Poraus tolerans	H7
Sopiva peruspidike	GARANT TopCut
Työstöstrategia	HPC
Käyttö reikätuypin mukaan	Umpireikiin
Puolistandardi	kyllä
Tuotetyyppi	Kalvauksen teräpalat
Leikkausmateriaali	Kermetti
Normi	Konepajastandardi
Pinnoite	pinnoittamaton
Sisäinen jäähdytys	kyllä

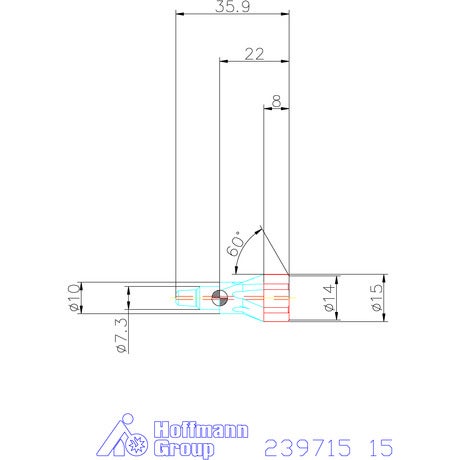

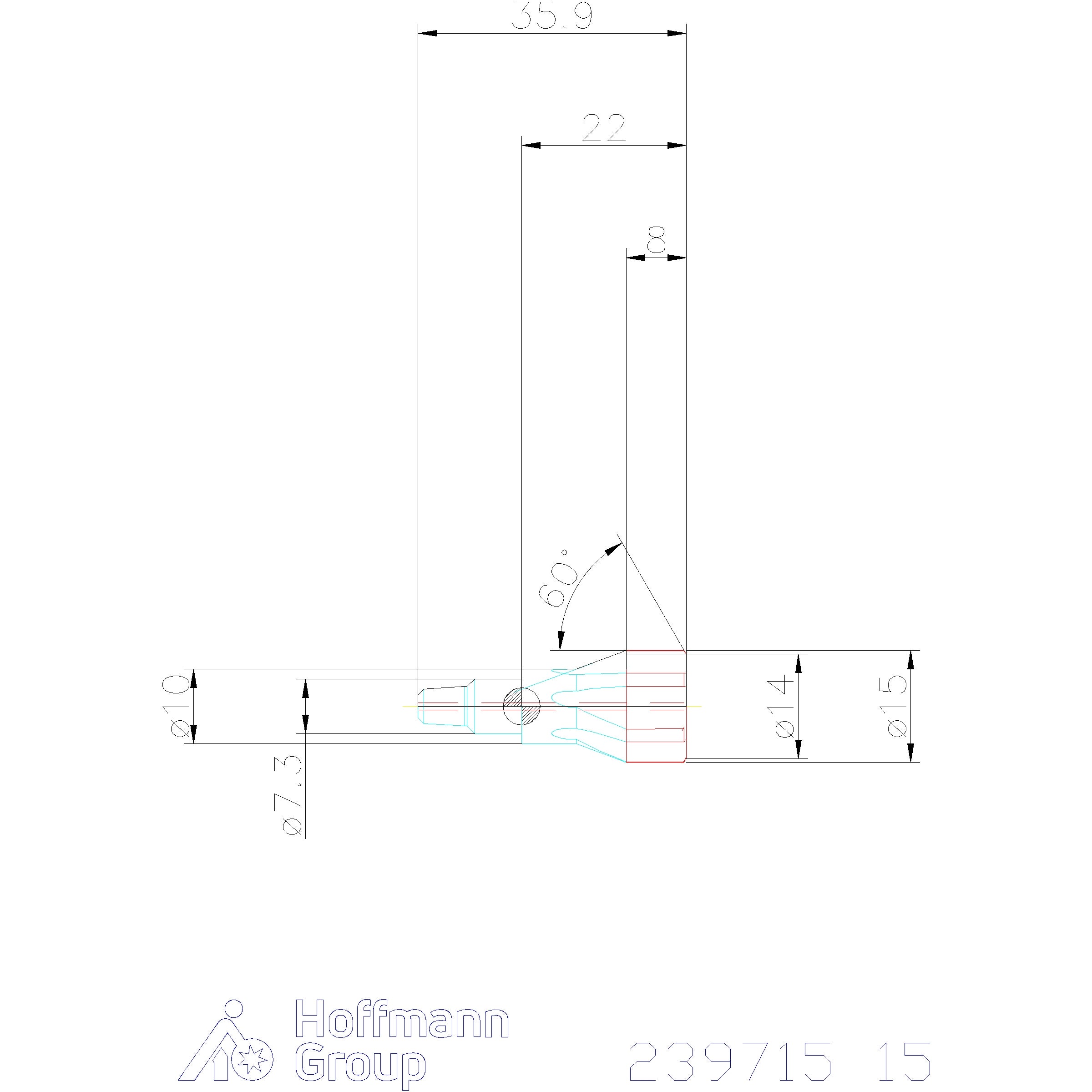

Leikkuupituus l₁	8 mm
Nimellis⌀ d	15 mm
Reikätyypille	umpireikää varten; umpireikää varten; umpireikää varten
Pään pituus l	22 mm
Pitimen koko	10 mm
Terien lukumäärä z	6
Syöttö f teräksessä < 1100 n/mm²	0.6 mm/k
Avaimenväli	8 mm
