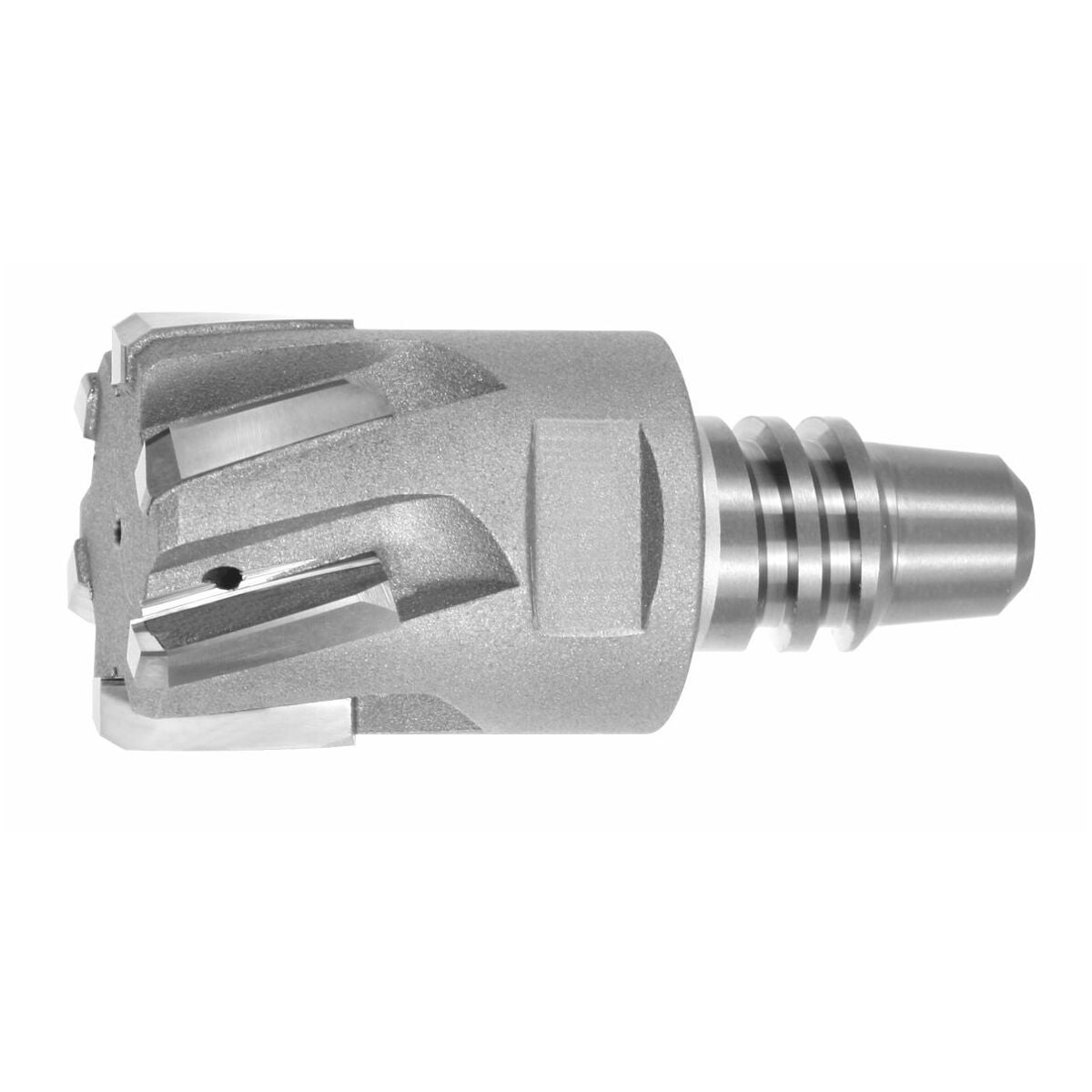

Cermet-kalvauspää HPC H7 teräs läpireikä pinnoittamaton 33,201-x mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G23971033,201-X
Varastotilanne

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
Kalvinsorvausjärjestelmä vaihtopäällä, joka viimeistelee sovitteelle IT7. Leikkausgeometria sovitettu käyttökohteeseen.
Järjestelmän aksiaalinen heitto ≤5 µm (suhteessa päähän ja pidikkeeseen) asennettuna.
Lyhyillä leikkuusärmien pituuksilla ja vasenkätisellä spiraalilla.

Käyttötiedot
Läpireikien kalvinsorvaukseen.
HPC-/HSC-kalvinsorvaukseen.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Vääntömomenttiavaimen sovitin nro 219986.
Muita kokoja saatavilla pyynnöstä.
Huomautus
Toimitusaika: 4 viikkoa
Vähimmäistilausmäärä: 1 kpl
Asiakaskohtainen erikoisvalmistus: peruutus on mahdollista enintään 3 työpäivän kuluessa tilausvahvistuksen vastaanottamisesta. Palautus ei ole mahdollista.

Rakenne
Kalvainjärjestelmä vaihdettavalla päällä, viimeistelee sovitteen IT7. Leikkausgeometria sovitettu käyttökohteen mukaan.
Järjestelmän aksiaalinen heitto ≤ 5 µm (pään ja pitimen välillä) asennettuna.
Lyhyet leikkuusärmät ja vasenkätinen spiraali.

Käyttötiedot
Läpireikien kalvaukseen.
HPC-/HSC-kalvaukseen.

Huomautus
Kokonaiskäyttöpituus = L₁ (kiinnitin nro 239740 / 239745) + L (vaihtopää nro 239710–239720).
Sopiva istukka-avain nro 219987. Lisäosa momenttiavaimeen nro 219986.
Muut koot saatavissa pyynnöstä.

Käyttötiedot

Tekniset tiedot

Sarja	TopCut
Poraus tolerans	H7
Sopiva peruspidike	GARANT TopCut
Työstöstrategia	HPC
Käyttö reikätuypin mukaan	läpimeneville rei’ille
Puolistandardi	kyllä
Tuotetyyppi	Kalvainpalanen kalvaamiseen
Leikkausmateriaali	Kermetti
Normi	pajanormi
Pinnoite	pinnoittamaton
Sisäinen jäähdytys	kyllä
Leikkuupituus l₁	12 mm
Pään pituus l	30 mm
Pitimen koko	29 mm
Terien lukumäärä z	8
⌀-alue	33.201–34.2 mm
Konfiguroitavat toleranssit	C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A; C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A; C; ZC; ZA; CD; Z; V; JS; EF; H; D; EF; R; B; G; K; N; ZB; M; U; J; E; E; FG; D; F; S; P; A
Konfiguroitavat ominaisuudet	6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13; 6; 7; 8; 9; 10; 11; 12; 13
