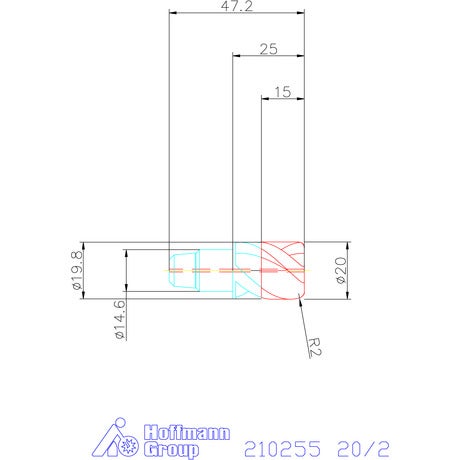

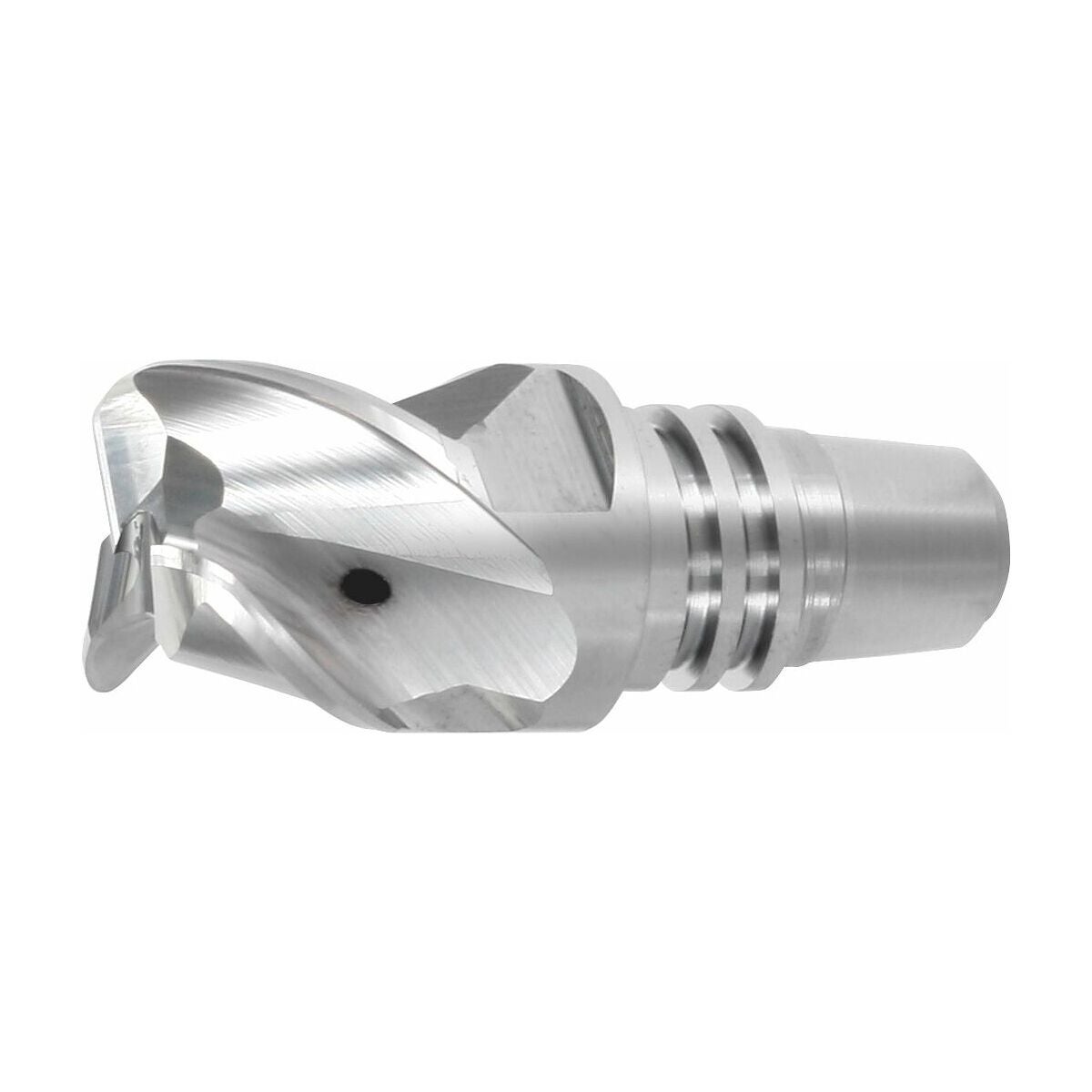

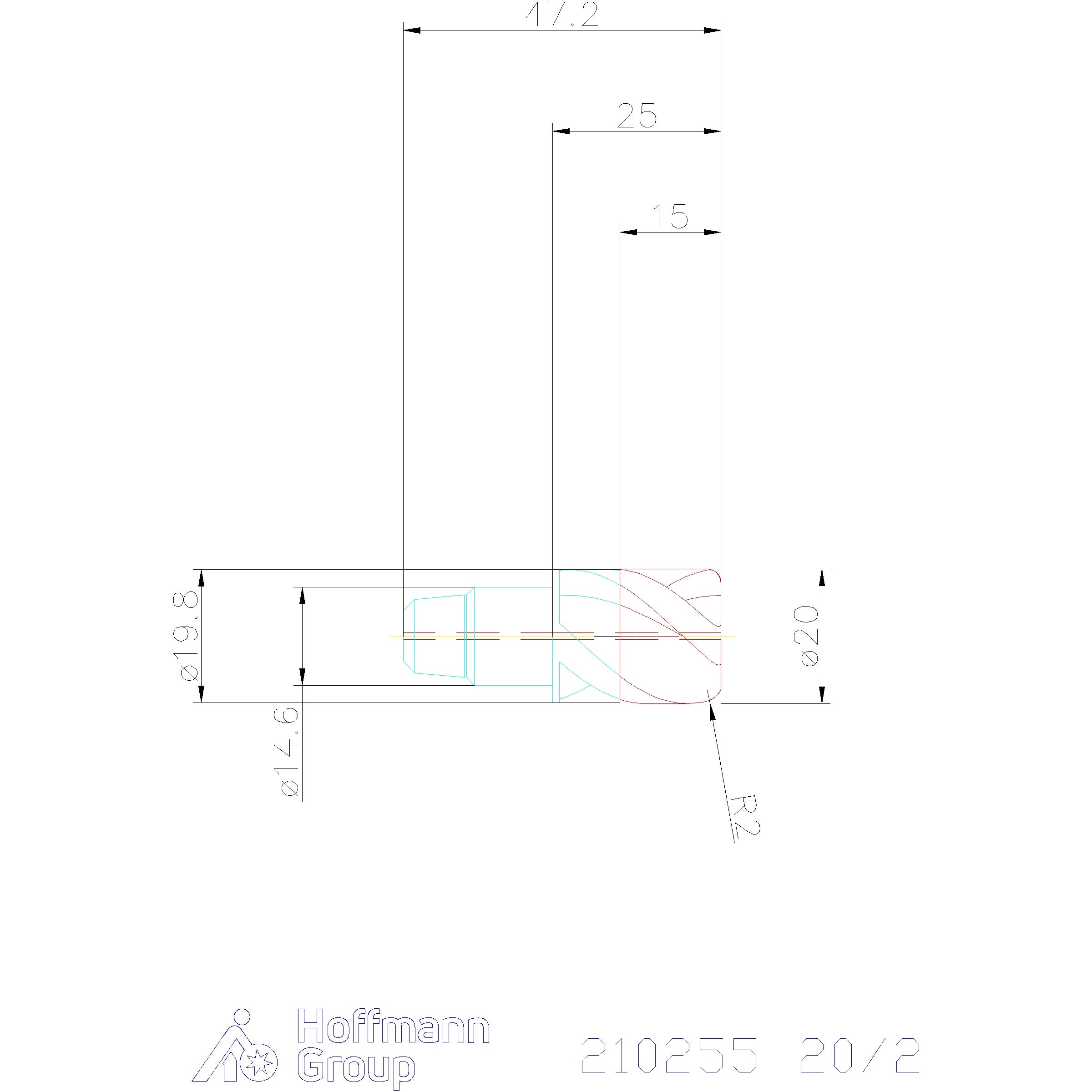

Toruksenmuotoinen jyrsinpää HPC HB7820 20/2 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi

Tekniset tiedot Käyttötiedot Liittyvät

Huomautus
Ohjearvot käyttöön, kun a_{p max} ≤ 0,5×D.

Työstöstrategia	HPC
Syöttösuunta	vaakasuora, vino ja pystysuora
Sarja	TopCut
Sisäinen jäähdytys	kyllä
Tuotetyyppi	Jyrsintäteräpalat
Tyyppi	W
Leikkausmateriaali	VHM
Normi	Konepajan standardi
Laatu/tyyppi	HB7820
Kytkeytymisleveys a_e jyrsintäoperaatiossa	täysura sahaussyvyys 1×D
Kierrekulma	42 astetta
Varren malli	GARANT TopCut
Lastuamissyvyys a_{p min}	0,01 mm
Terien lukumäärä z	3
Korjauskerroin f_z	1.25
Kierrekulma	42 astetta
Suurin sahaussyvyys a_{p max} jyrsimällä	13 mm
Syöttö f_z lieriöjyrsinnässä lyhytlastuavassa alumiinissa	0.22 mm
Jyrsintäsyvyys a_{p max.}	13 mm
Kulmasäde	2 mm
Leikkuupituus l₂	15 mm
Pään pituus l	25 mm
Pitimen koko	20 mm
Terien lukumäärä z	3
Leikkausleveys	0,01 mm
Leikkuupään-⌀ d	20 mm
Syöttö f_z urajyrsintään lyhytlastuisessa alumiinissa	0.18 mm
