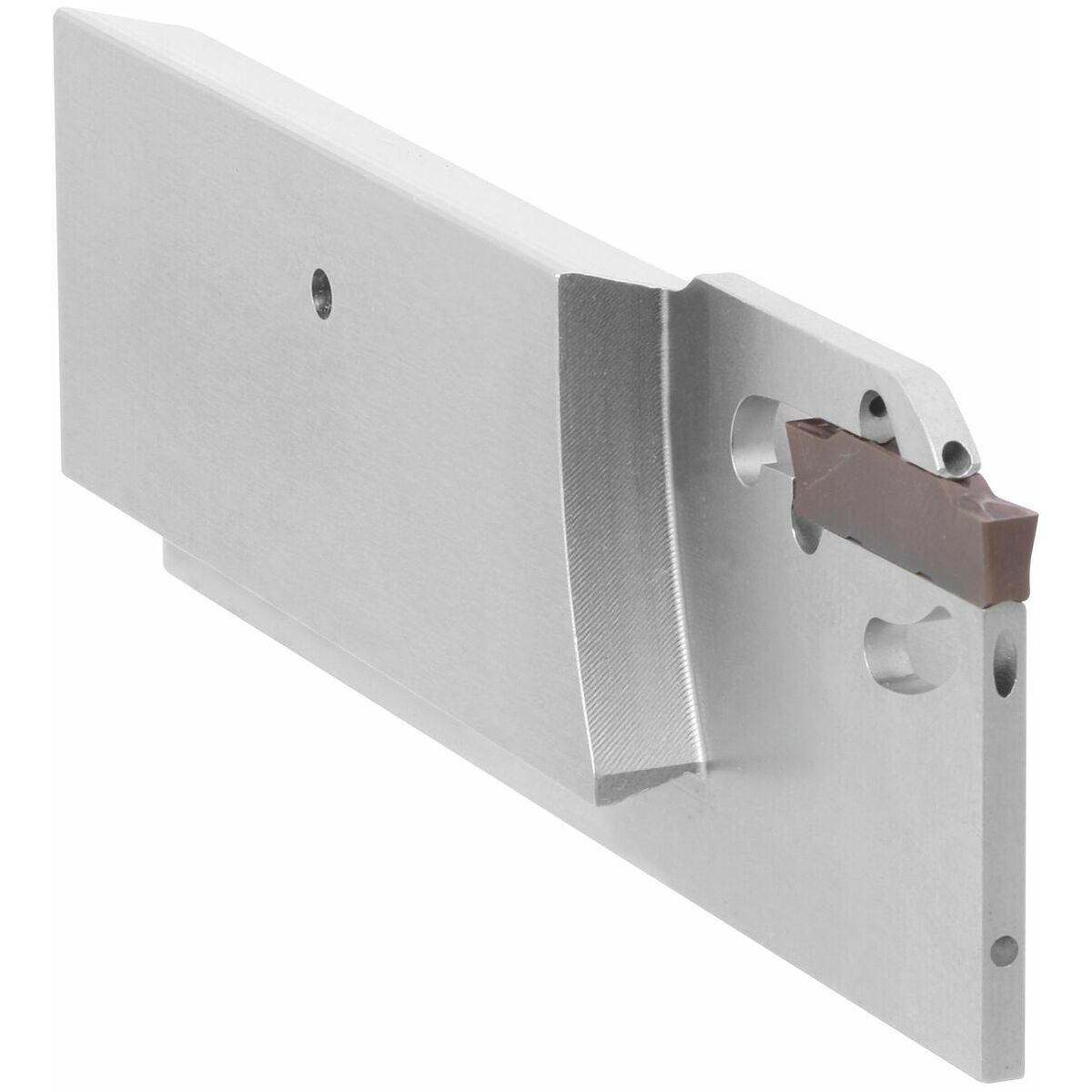

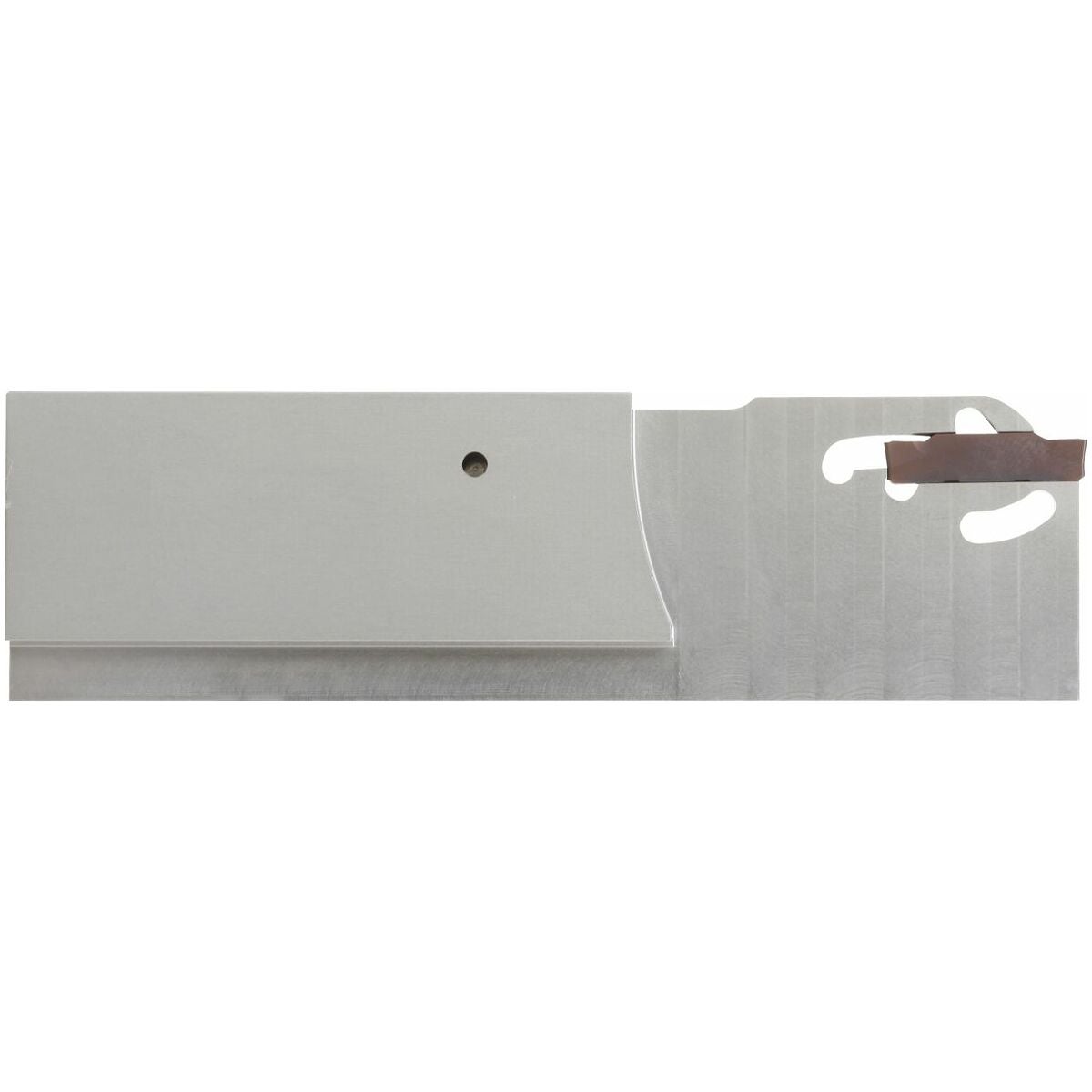

Eco-katkaisuterä vahvistettu, oikea 26/3l mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Sopii
Pidin nro 273893; 273894; 274095; 274097 tai VDI-pidin 319133.

Malli
Eco-jäähdytys suoraan leikkuusärmälle ja lisäjäähdytys vapaapinnalle.

Huomautus
Rakenteensa vuoksi se ei ole yhteensopiva EWS-kiinnikkeiden nro 319148 ja 319149 kanssa.

Huomio
Asennusavain nro 279920 tilataan erikseen.
Sopii
319140 − 319141 koko RR tai LR.

Sopii
Pitimille nro 273893; 273894; 274095; 274097 tai VDI-pitimelle 319133.

Rakenne
Eco-jäähdytys suoraan leikkuusärmälle ja lisäjäähdytys vapaapinnalle.

Huomautus
Rakenteensa vuoksi ei yhteensopiva EWS-kiinnikkeiden nro 319148 ja 319149 kanssa.

Huomio
Asennusavain nro 279920 tilataan erikseen.

Tuotetyyppi	Katkaisuterä
Käyttö	Oikea
Aksiaalinen uransorvaus mahdollista	ei
Sisäinen jäähdytys	kyllä
Varren tyyppi	Puristinpidin

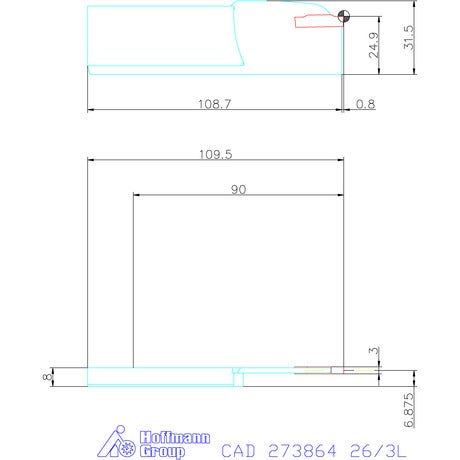

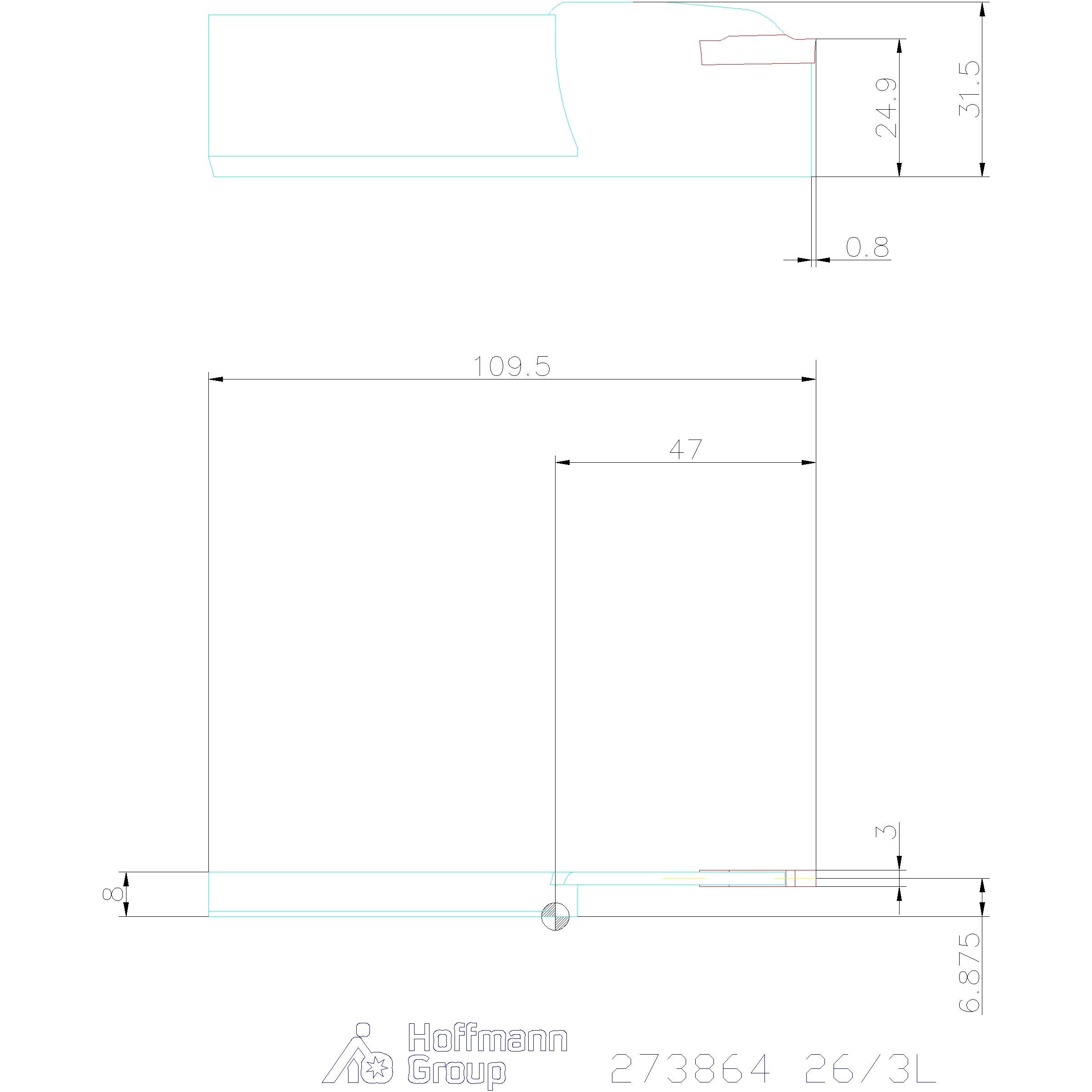

Kokonaispituus l	109.5 mm
Uran leveys w	3 mm
Aksiaalinen uransorvaus mahdollista	ei
Enintään työkappaleen ⌀:lle	90 mm
Terän korkeus h₅	26 mm
Vapaahionnan pituus	45 mm
Uran leveys w	3 mm
Korkeus h₁	21.4 mm
Sarja	Eco; Eco; Eco
Sarja	Eco; Eco; Eco
Kokonaispituus l_tot	109.5 mm
Kokonaispituus l_tot	109.5 mm
Kokonaispituus l	109.5 mm
