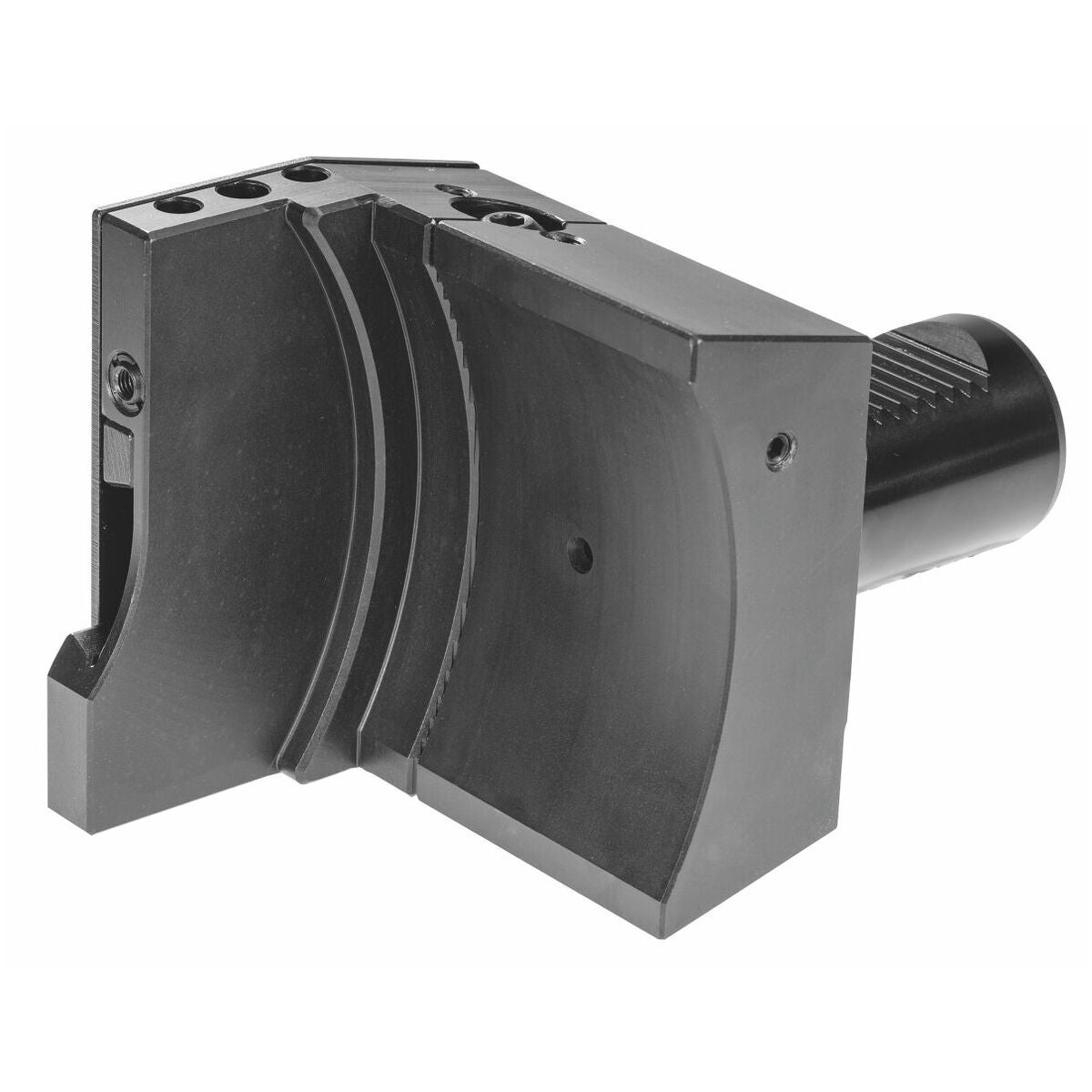

VDI-katkaisintyökalunpidin, teräkorkeus 26
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
DMG Gildemeister CTX.
Rakenne
Käytettäväksi kaikissa Gildemeister CTX -CNC-sorveissa tähtirevolverillä.
- VDI-varressa kaksipuolinen hammastus vasen-/oikeakäyttöön.
- Pallosuuttimella terän optimaalista jäähdytystä varten.
- Katkaisuterän kiinnitys kiristyslistalla.
- Korkeudensäätö ±1 mm.
Käyttötiedot
Eri valmistajien katkaisuterät voidaan käyttää.
Huomautus
Koko 30-UEK ja 40-UEK alarakenteisena versiona.

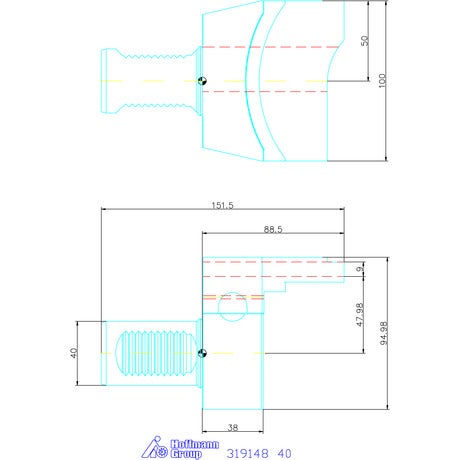

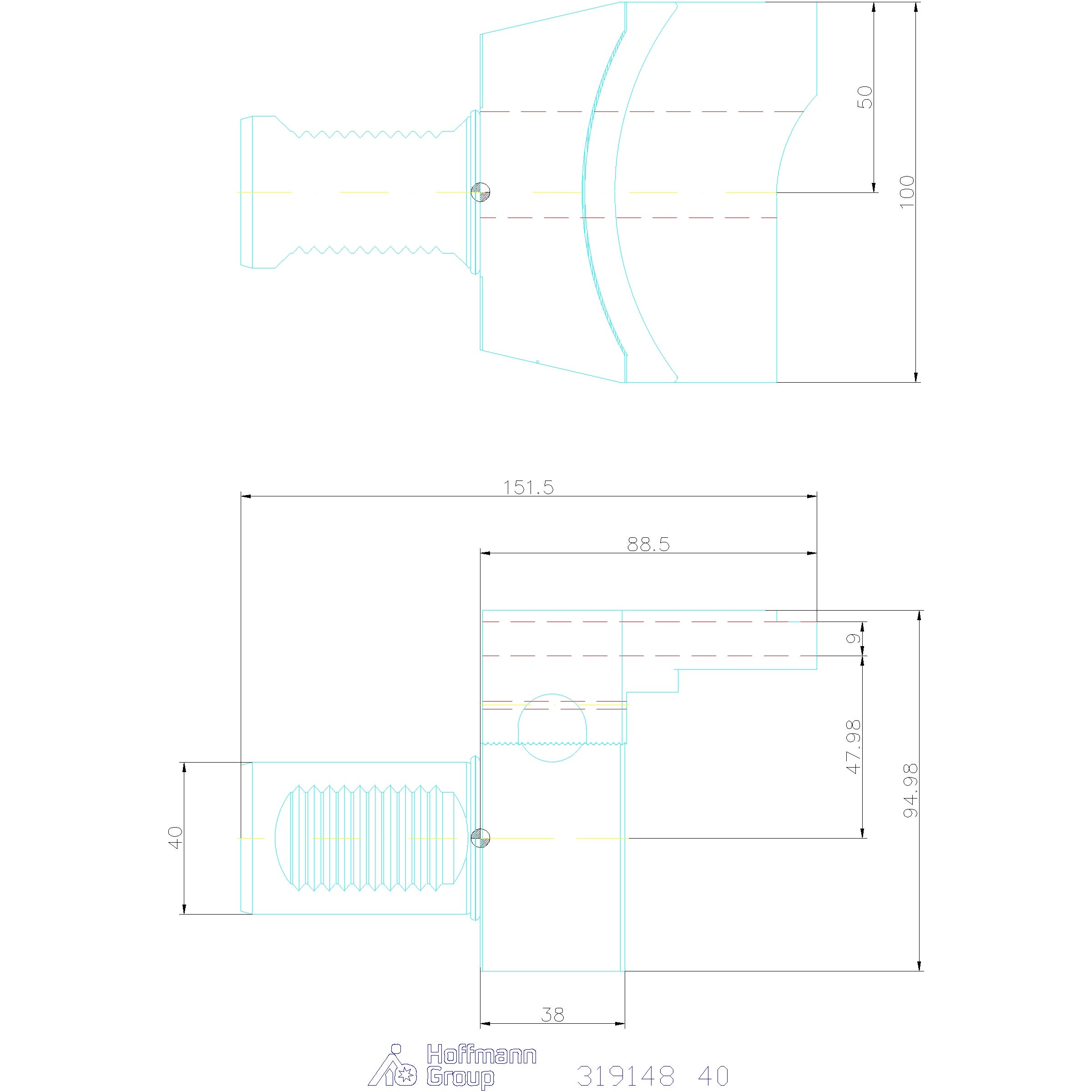

Tekniset tiedot
| L1 | 88.5 mm |
|---|---|
| Värikoodi VDI-varrelle | VDI 40 |
| Leveys b1 | 35 mm |
| Leveys b2 | 60 mm |
| Leveys b3 | 48 mm |
| Korkeus h | 100 mm |
Tuotetiedot
| Tuotenumero | 319148 |
|---|---|
| EAN | 2050002040014 |
