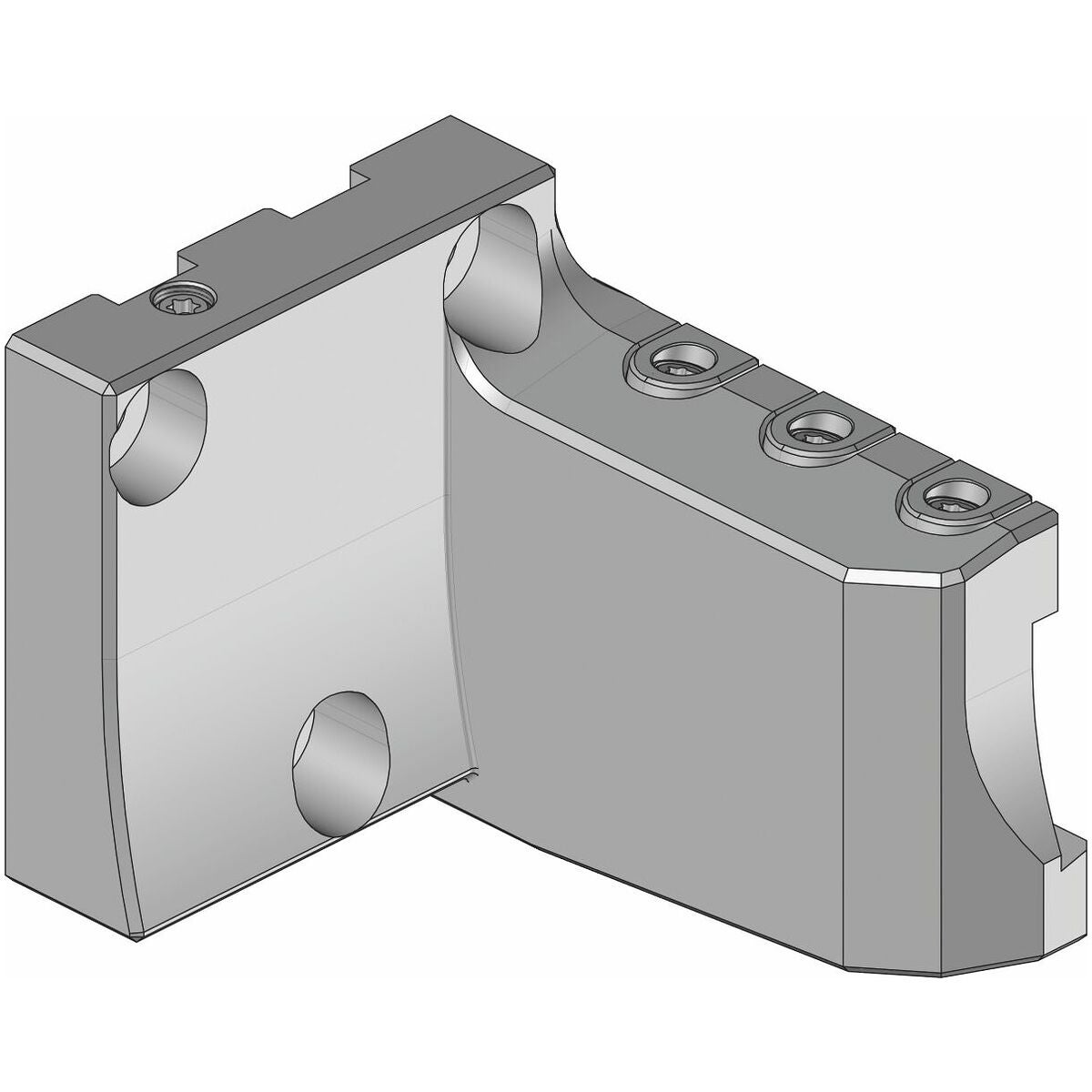

Eco-katkaisuteränpidin tyyppi 2
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Kapea rakenne neljässä mallissa; voidaan asentaa 180° käännettynä normaali- sekä alapuoliseen käyttöön. Optimaalinen työkaluyhdistelmä katkaisu- ja uransorvausmenetelmiin pää- ja vastakarojen välissä tai niiden lähellä, kun kappaleen ulkonema on minimaalinen.
Käyttötiedot
Käyttöön tähtirevolvereissa ja jyrsinkaroissa monitoimikoneissa.
Eco-katkaisuterille nro 273864−273866, nro 273562 ja 273564.
Huomautus
Jäähdytysnesteen syöttö sivulta eco-katkaisuteräksille.
Mallit RR ja LR katkaisuterille nro 273864. Mallit RR ja LL katkaisuterille nro 273865. Mallit RR ja LL katkaisuterille nro 273866.
Sopivat kiristyskonsolit nro 279840 2 ja sopivat ruuvit nro 279815 14. Ks. varaosaluettelo.
Terät nro 273562 ja 273564 voidaan käyttää vain pitimissä RR ja LL.
Tekniset tiedot
| Tuotetyyppi | Katkaisuterän pidin |
|---|---|
| Leveys b | 83 mm |
| Säde r2 | 50 mm |
| Korkeus h1 | 14.5 mm |
| Korkeus h2 | 65 mm |
| Säde r1 | 117 mm |
| Toteutus | RR |
Tuotetiedot
| Tuotenumero | 319141 |
|---|---|
| EAN | 4045197781086 |
