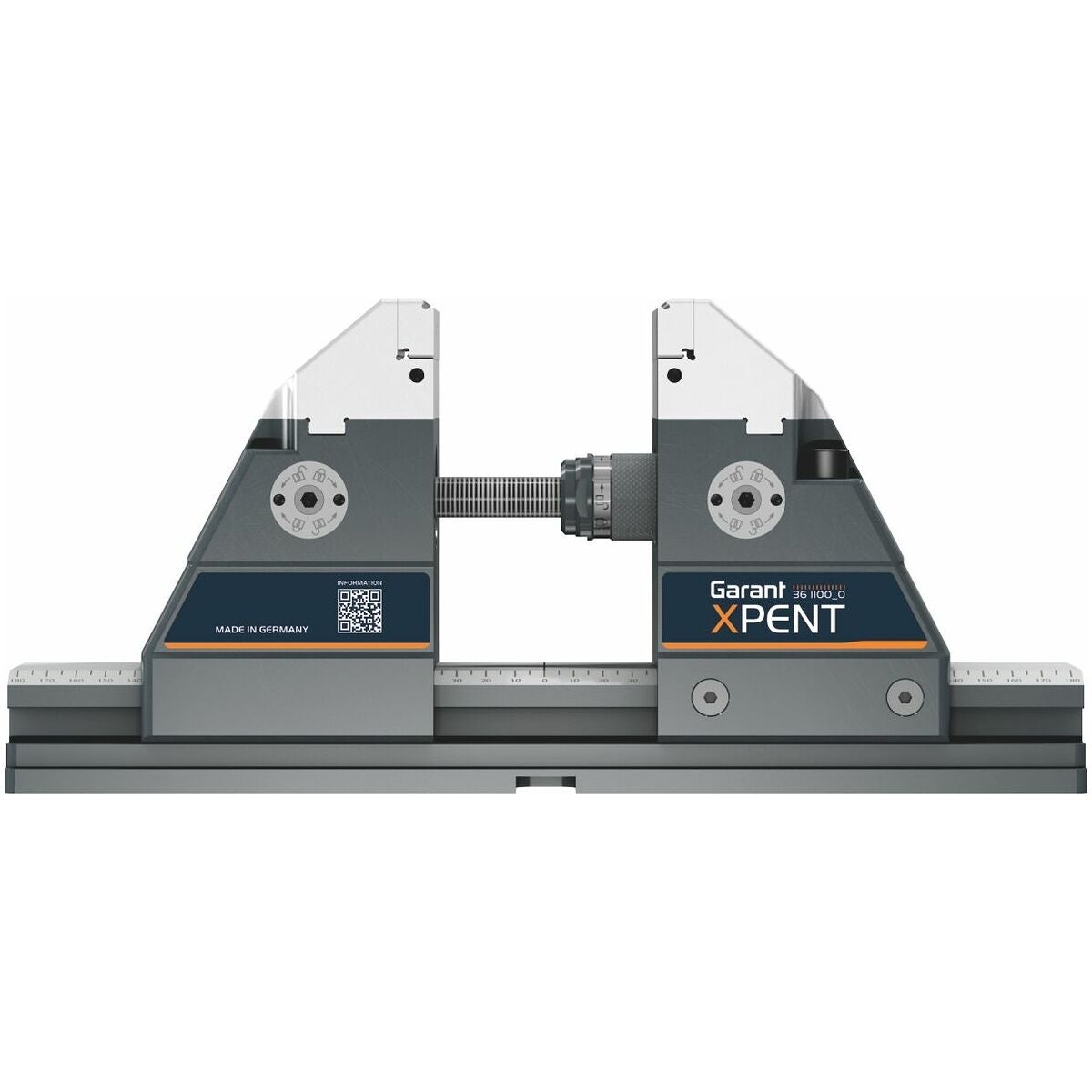

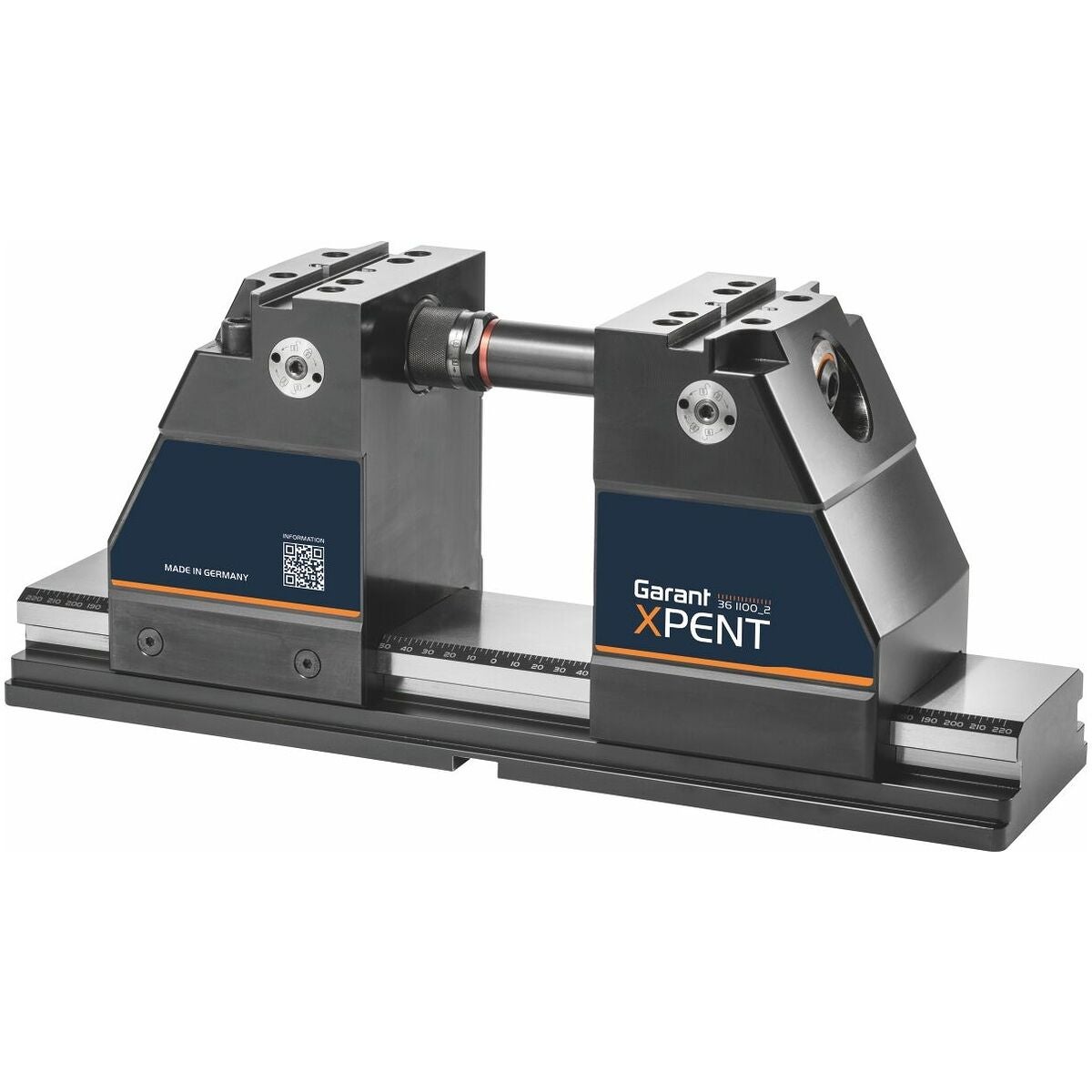

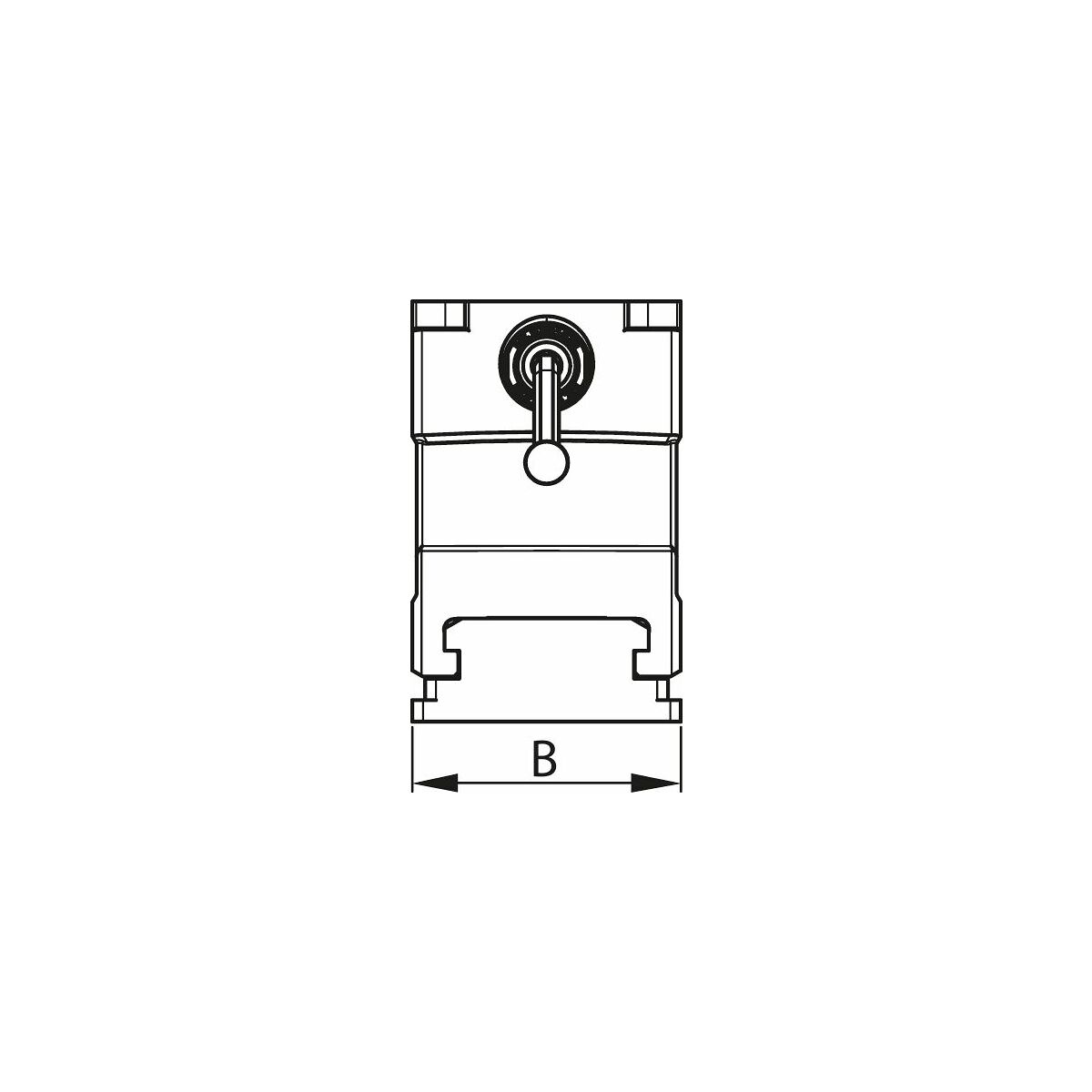

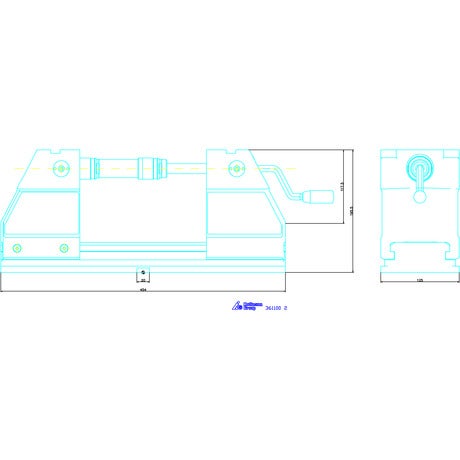

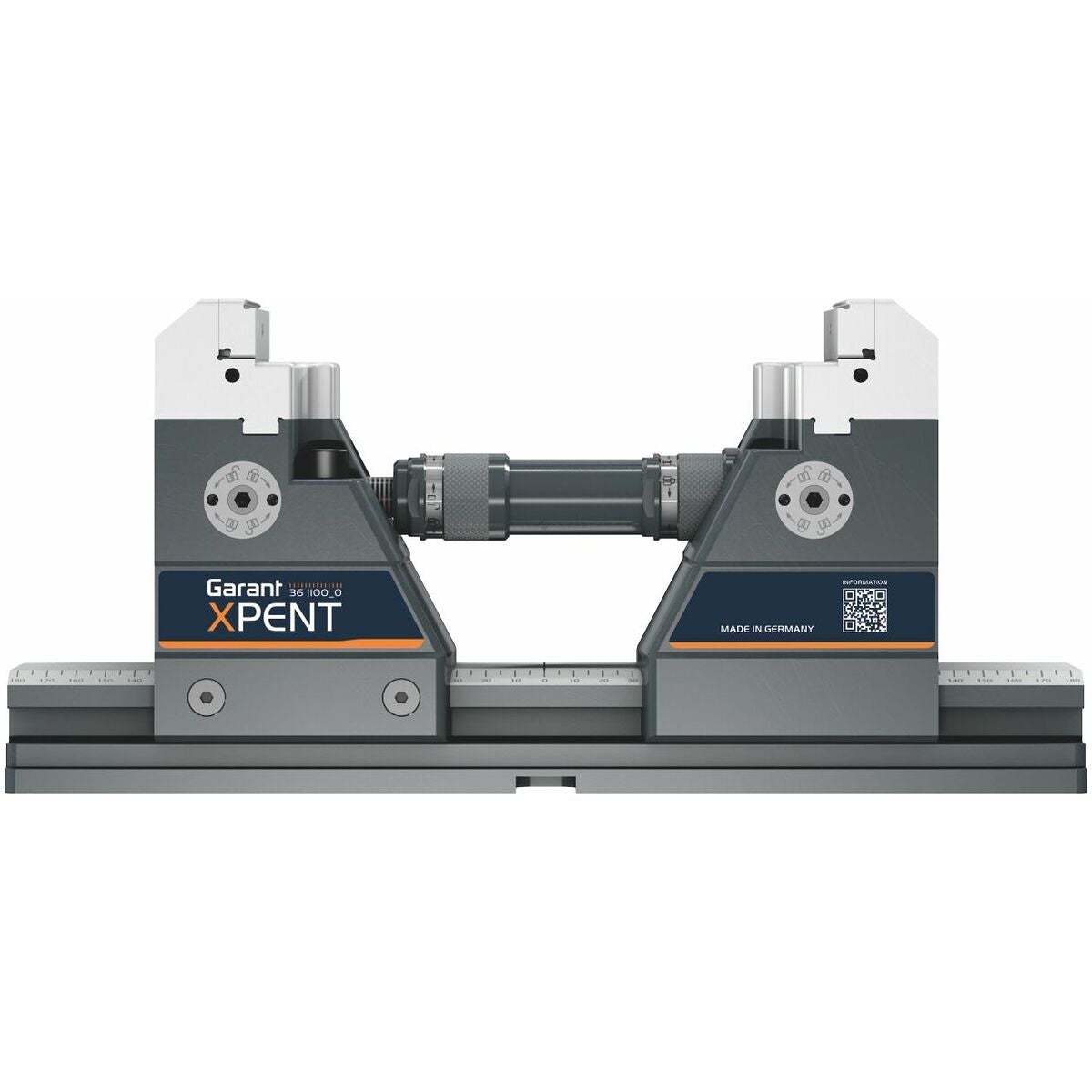

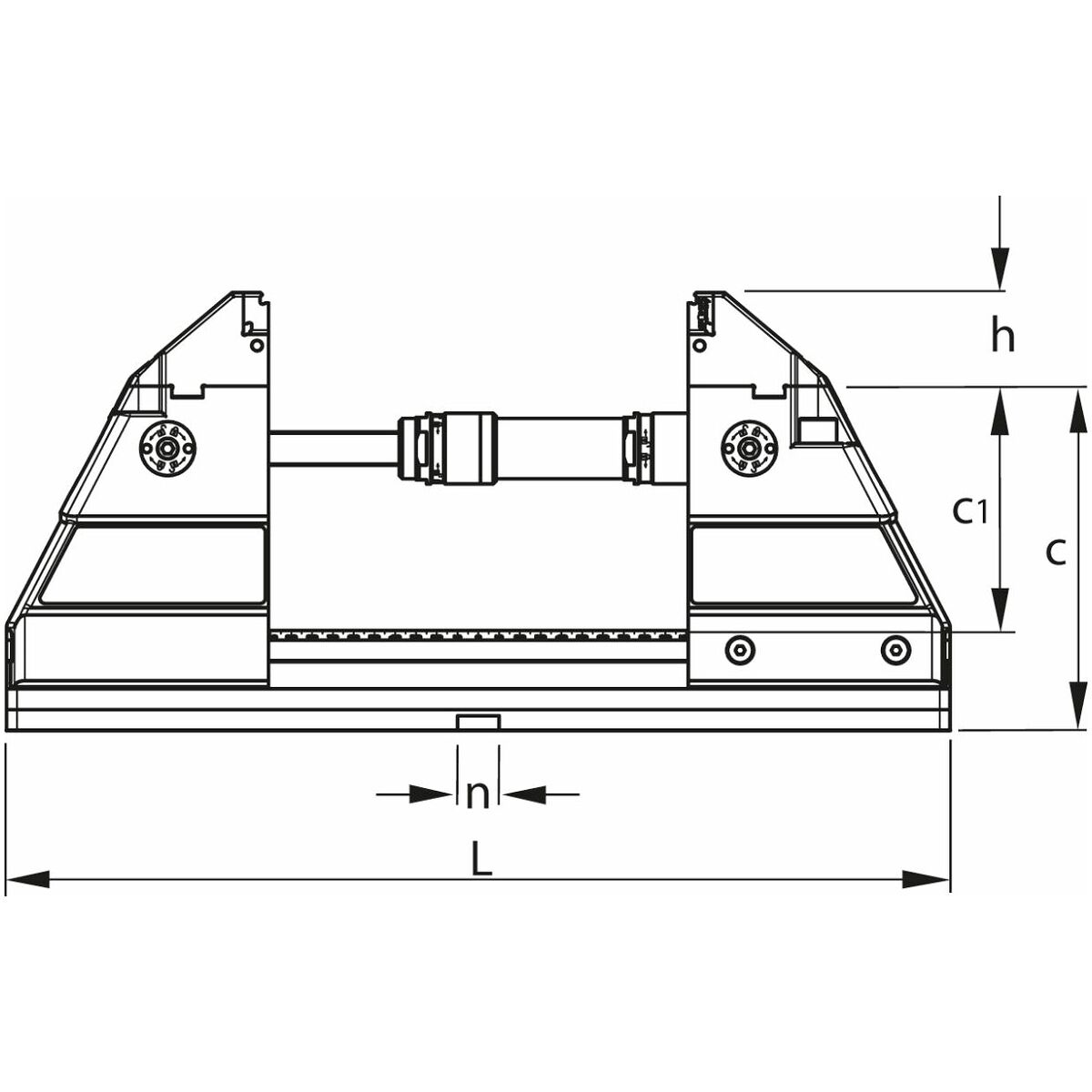

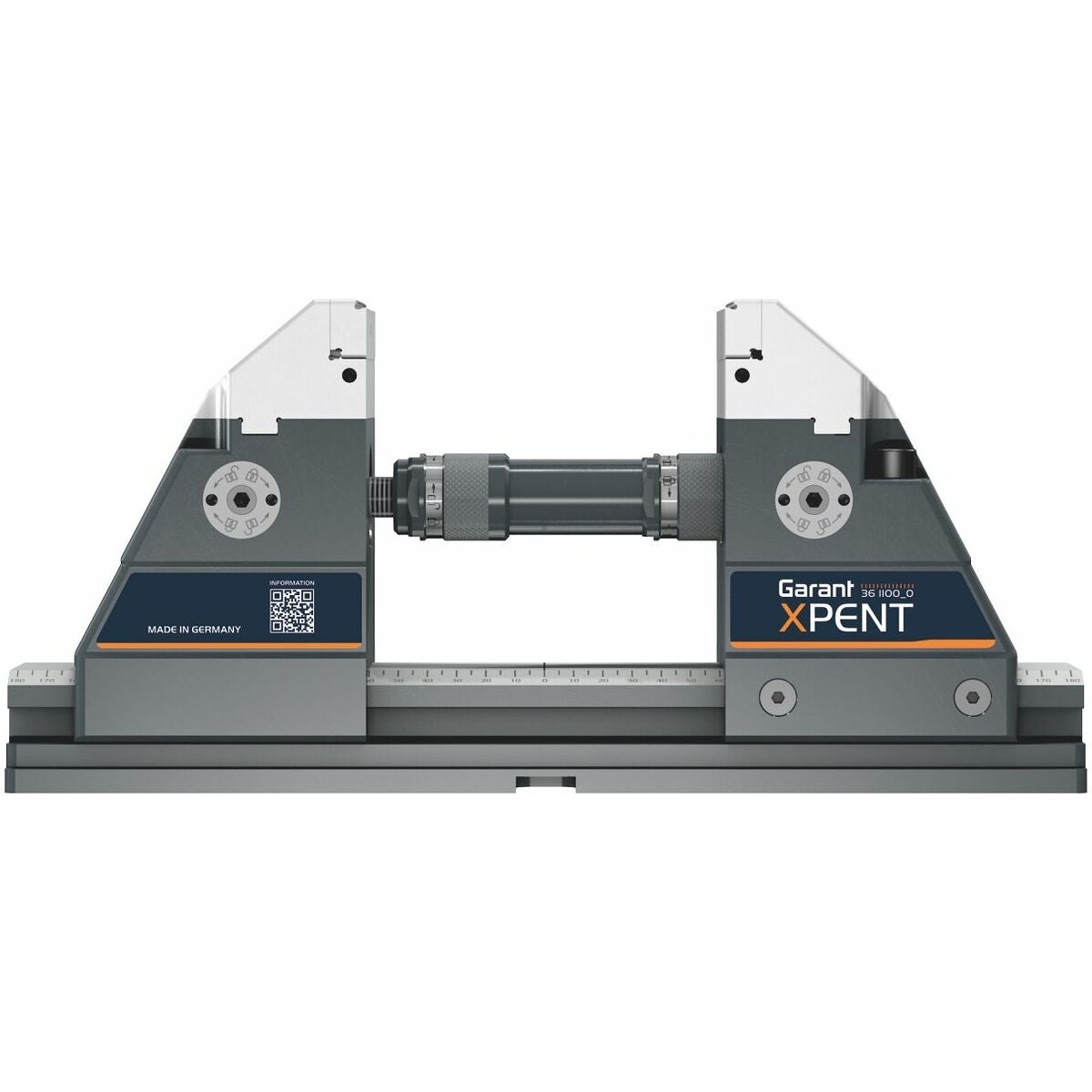

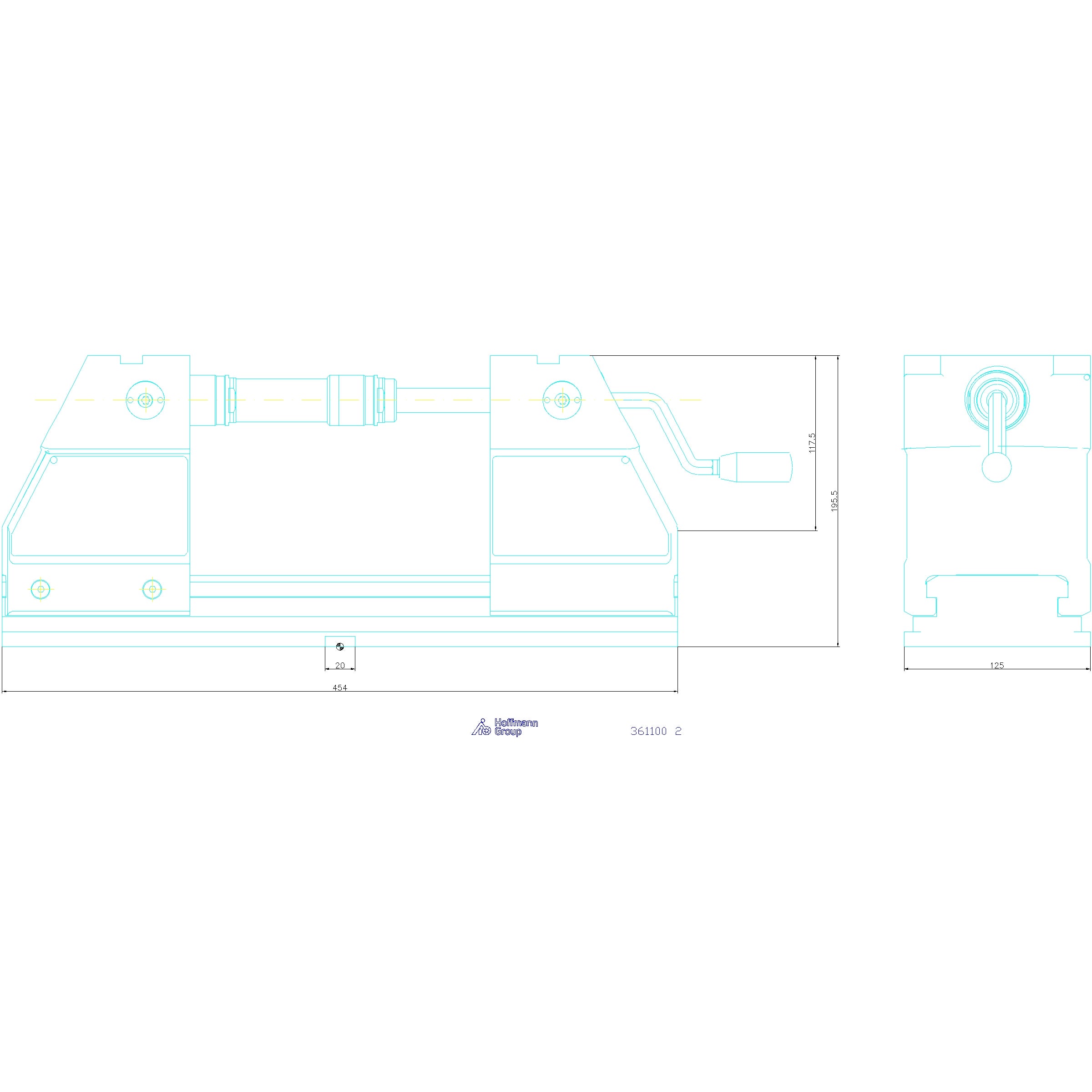

5-akselinen kiinnitysleuka Xpent

Tuotekuvaus

Rakenne

• Erittäin hyvä saavutettavuus ja täydellisen symmetrinen.
• Joustava modulaarinen kiinnitysjärjestelmä.
• Kaikki toiminnalliset pinnat ovat karkaistuja ja hiottuja.
• Puristusvoima jopa 40 kN vääntömomentilla 90 Nm.
• Molemmat kiinnitysmoduulit voidaan asemoida yksilöllisesti peruskiskolle.

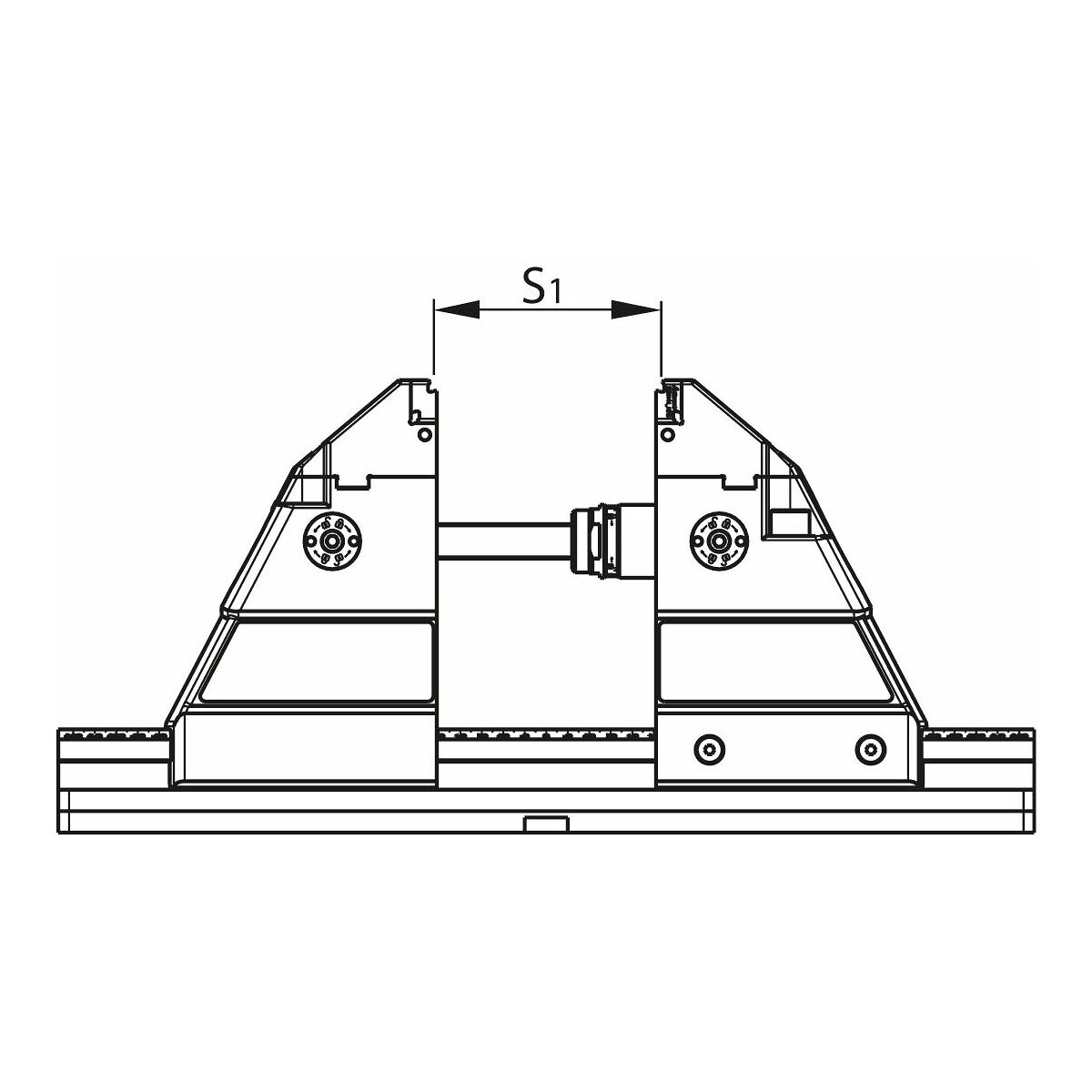

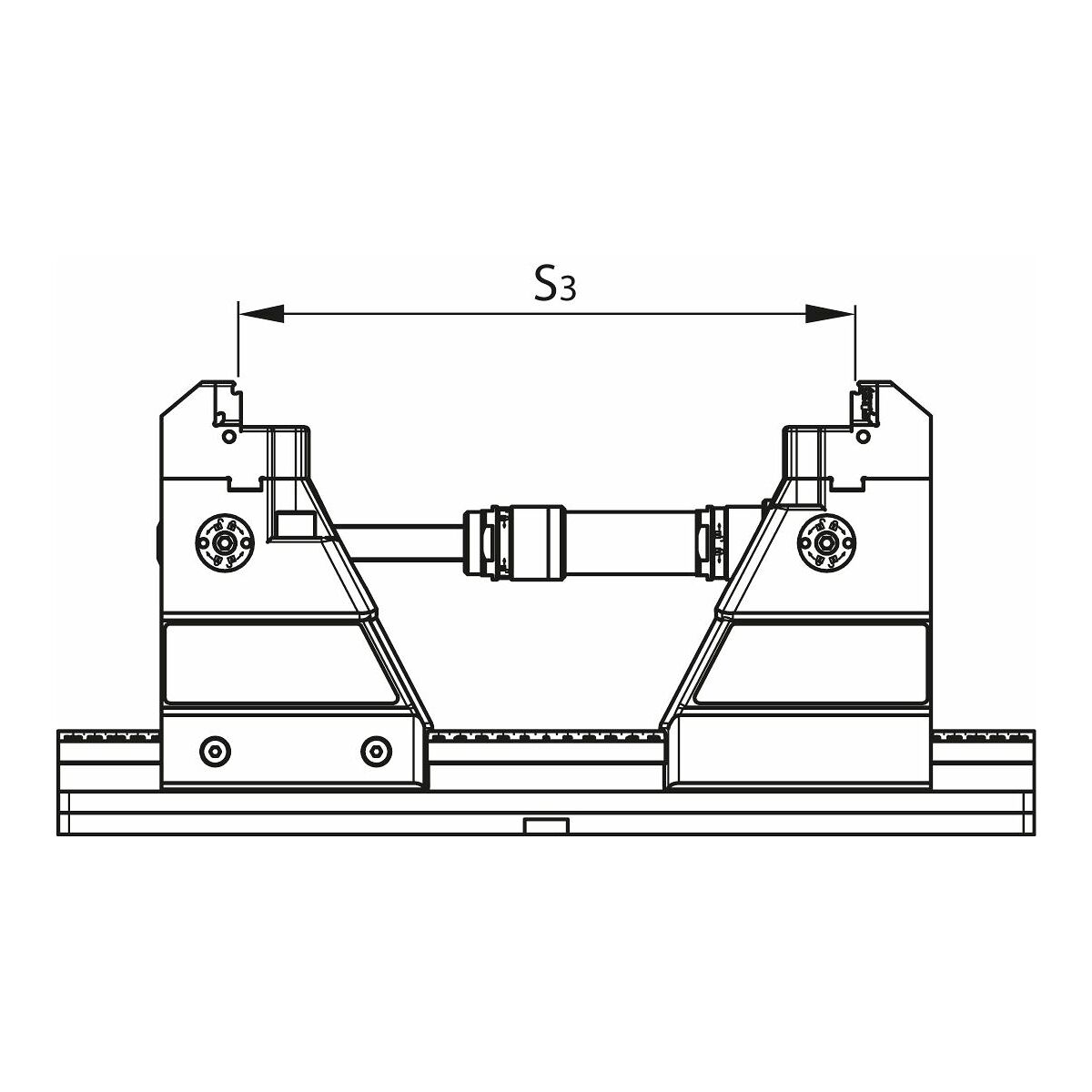

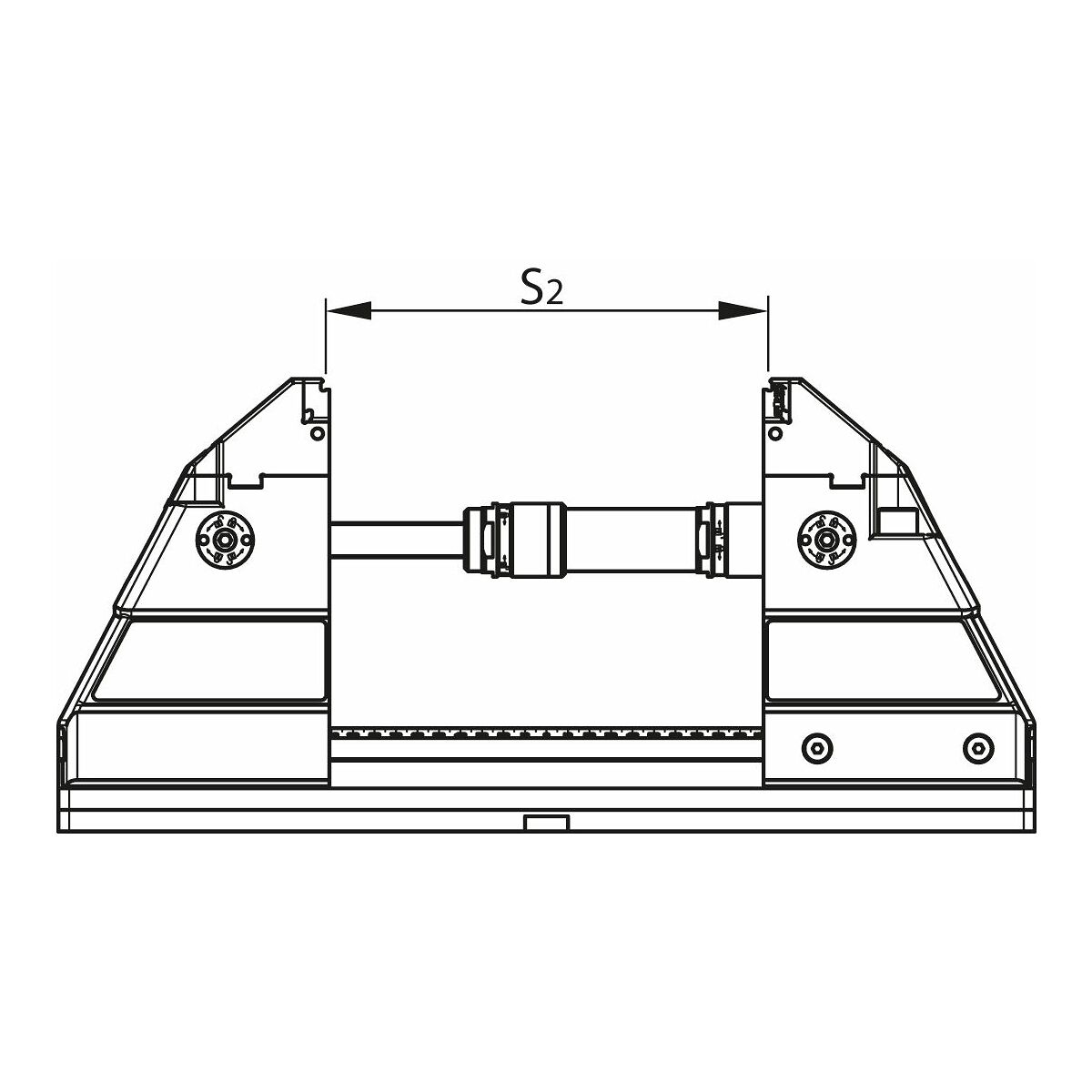

• Muuttuva kiinnitys- ja säätöalue.
• Toistotarkkuus < 0,01 mm.
• Sisältää reiän 18M16 nollapistekiinnitysjärjestelmää varten, jaon pituus 200 mm.

Käyttötiedot
Täydellinen aitoon 5-sivuiseen koneistukseen.
Erilaiset leukavaihtoehdot mahdollistavat sekä tavanomaisen kiinnityksen sileillä pinnoilla että tartuntakiinnityksen.

Toimitussisältö
Peruskiskot, kara, karan jatke, kampi / kuusiokantaruuvaintaltta (tyypissä 1S), kiinteä kiinnitysmoduuli, liikkuva kiinnitysmoduuli.

Lisävarusteet
Kiinnitysmoduulit nro 361105 – 361110, keskileuka nro 361111, peruskiskot nro 361115, kara nro 361119, karan jatkeet nro 361120, kiinnityskonsolit nro 361165, momenttiavain nro 656050 koko 120, ruuvaintaltta nro 643329, työkappalerajoitin nro 360094, yläleuat nro 361123 – 361138.

Huomautus

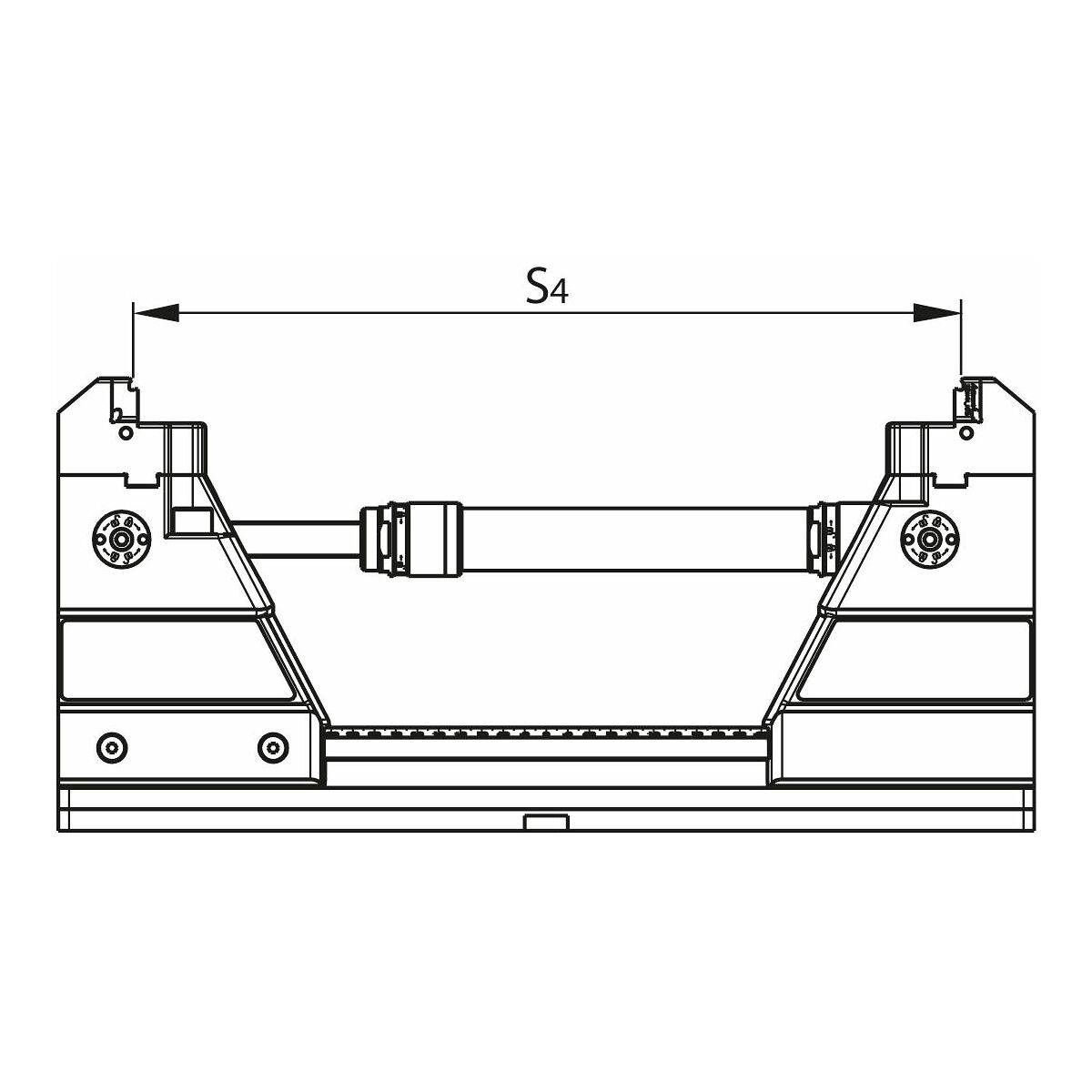

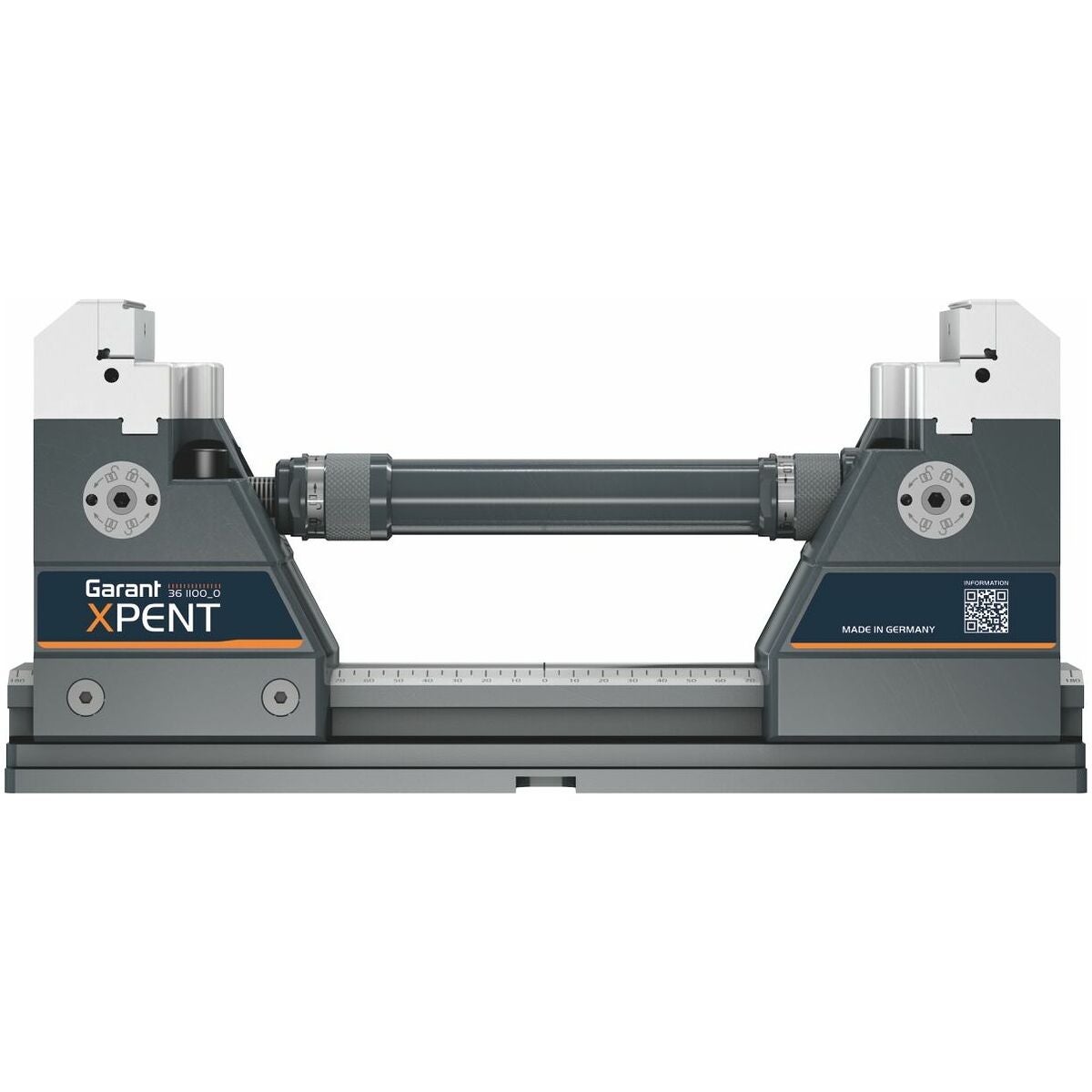

Sopivat yläleuat nro 361123 − 361137 ja adapterileuat nro 361140 − 361151 eivät sisälly toimitukseen. Kiinnitystilanteeseen S4 tarvitaan lisäksi karan jatke nro 361120. Työkalun täydellistä voitelua varten suosittelemme yleisrasvaa nro 083592 PLUS.Käyttötarkoitus
Käyttötarkoitus

• Kiinnityslaite asennettavaksi jyrsintäkoneistukseen tarkoitettuun koneeseen.
• Raakatyökappaleiden tai osittain koneistettujen työkappaleiden kiinnittämiseen.
• Sovitus työkappaleen geometriaan on mahdollista eri toteutusten ja lisäleukojen avulla.
• Käytä vain, jos asennus on tehty ohjeiden mukaisesti ja koneen turvallisuus- ja suojalaitteet ovat täysin toimintakuntoisia.

Soveltumaton käyttö

• Älä käytä sorvaukseen.
• Älä asenna komponentteja, jotka eivät täytä määrityksiä.
• Älä tee omatoimisia muutostöitä.
• Älä käytä räjähdysvaarallisilla alueilla.

Rakenne

• Erittäin hyvä saavutettavuus ja täydellisen symmetrinen.
• Joustava modulaarinen kiinnitysjärjestelmä.
• Kaikki toiminnalliset pinnat ovat karkaistuja ja hiottuja.
• Kiinnitysvoima jopa 40 kN momentilla 90 Nm.
• Molemmat kiinnitysmoduulit voidaan asemoida yksilöllisesti peruskiskolle.
• Muuttuva kiinnitys- ja säätöalue.
• Toistotarkkuus < 0,01 mm.
• Sis. reiät 18M16 nollapistekiinnitysjärjestelmää varten, jako 200 mm.

Käyttötiedot
Täydellinen aitoon 5-sivuiseen työstöön.
Erilaiset leukavaihtoehdot mahdollistavat sekä perinteisen kiinnityksen sileille pinnoille että tartuntakiinnityksen.

Toimitussisältö
Peruskiskot, kara, karan jatke, veivi / kuusiokoloruuvitaltta (tyypissä 1S), kiinteä kiinnitysmoduuli, liikkuva kiinnitysmoduuli.

Erikoisvarusteet
Kiinnitysmoduulit nro 361105–361110, keskileuka nro 361111, peruskiskot nro 361115, kara nro 361119, karan jatkeet nro 361120, kiinnityskonsolit nro 361165, momenttiavain nro 656050 koko 120, ruuvauskärki nro 643329, työkappalevaste nro 360094, yläleuat nro 361123–361138.

Huomautus
Sopivat yläleuat nro 361123–361137 ja adapterileuat nro 361140–361151 eivät sisälly toimitukseen. Kiinnitystilanteeseen S4 tarvitaan lisäksi karan jatke nro 361120. Työkalun täydelliseen voiteluun suosittelemme yleisrasvaa nro 083592 PLUS.
