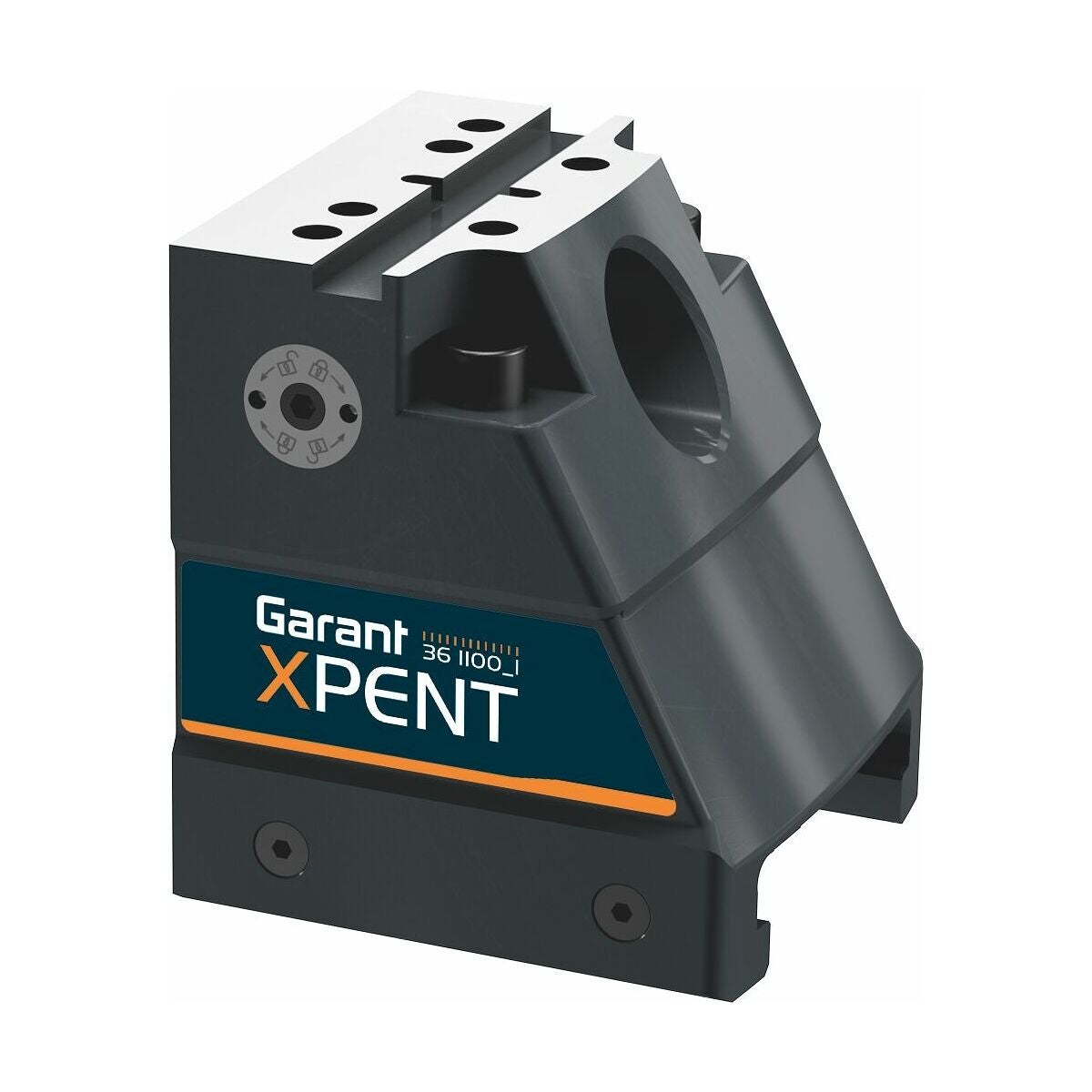

Kiinnitysmoduuli, kiinteä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Peruskiskot nro 361115, kara nro 361119 ja yläleuat nro 361123–361138.
Rakenne
Kaikki toiminnalliset pinnat on karkaistu ja hiottu.
5-akselinen kiinnitysleuka kootaan moduuleista. Tärkeimmät osat ovat kiinnitysmoduulit nro 361105–361110, peruskiskot nro 361115, kara nro 361119, karanjatkeet nro 361120 ja yläleuat nro 361123–361137.
Erikoisvarusteet
Kuusiokoloavain T-kahvalla nro 627424 koko 5 ja momenttiavain nro 656050 koko 120.
Huomautus
Kiinnitysruuveihin tarvitaan kuusiokolohylsy (tyyppi 0 = SW8, tyyppi 1, 1S+2 = SW10).
Karan lukitukseen tarvitaan ruuvitalttapää NV 5.

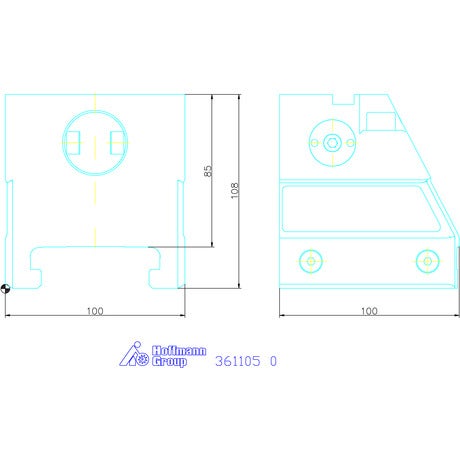

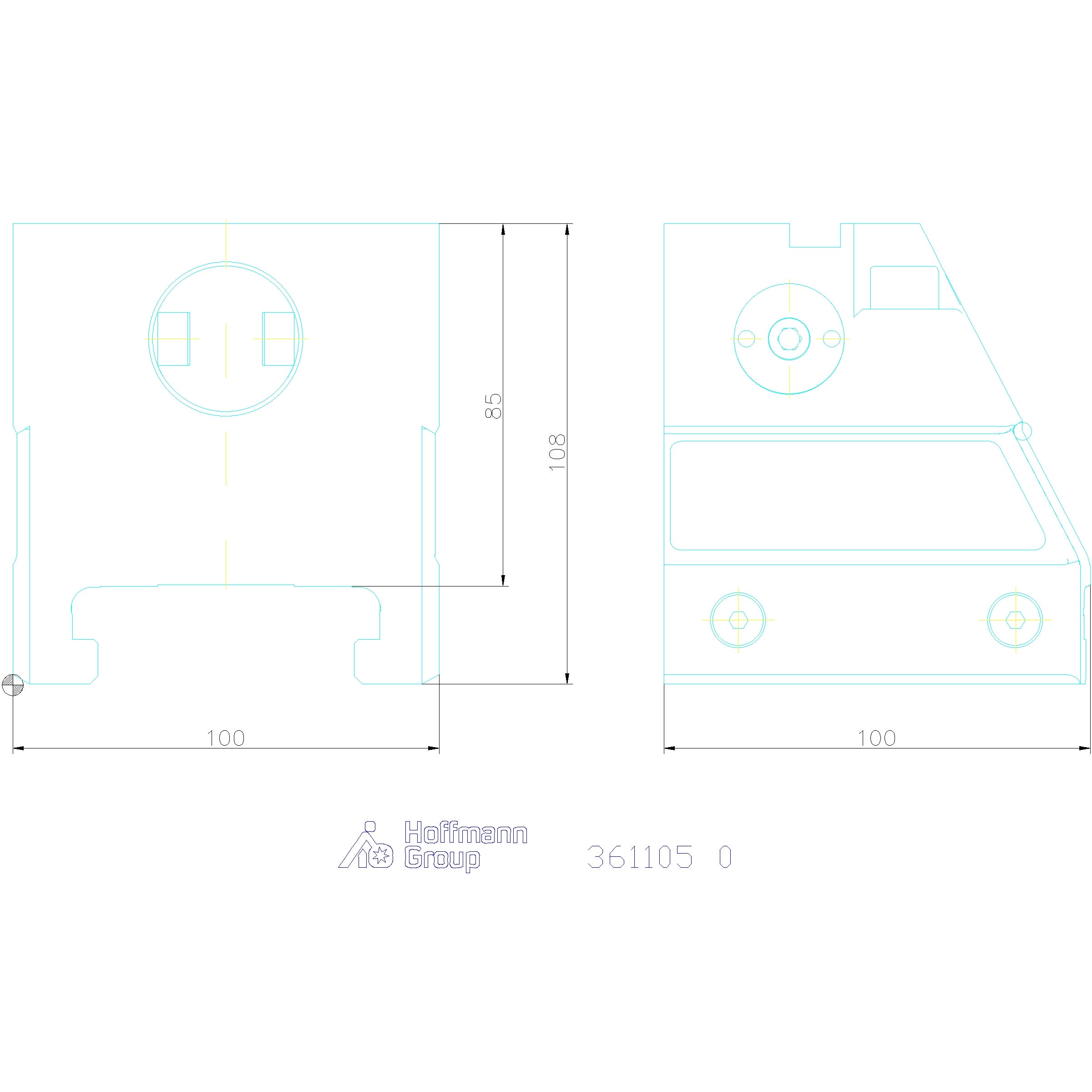

Tekniset tiedot
| Tuotetyyppi | Kiinnityselementti |
|---|---|
| Sopiva värikoodi | Xpent0 |

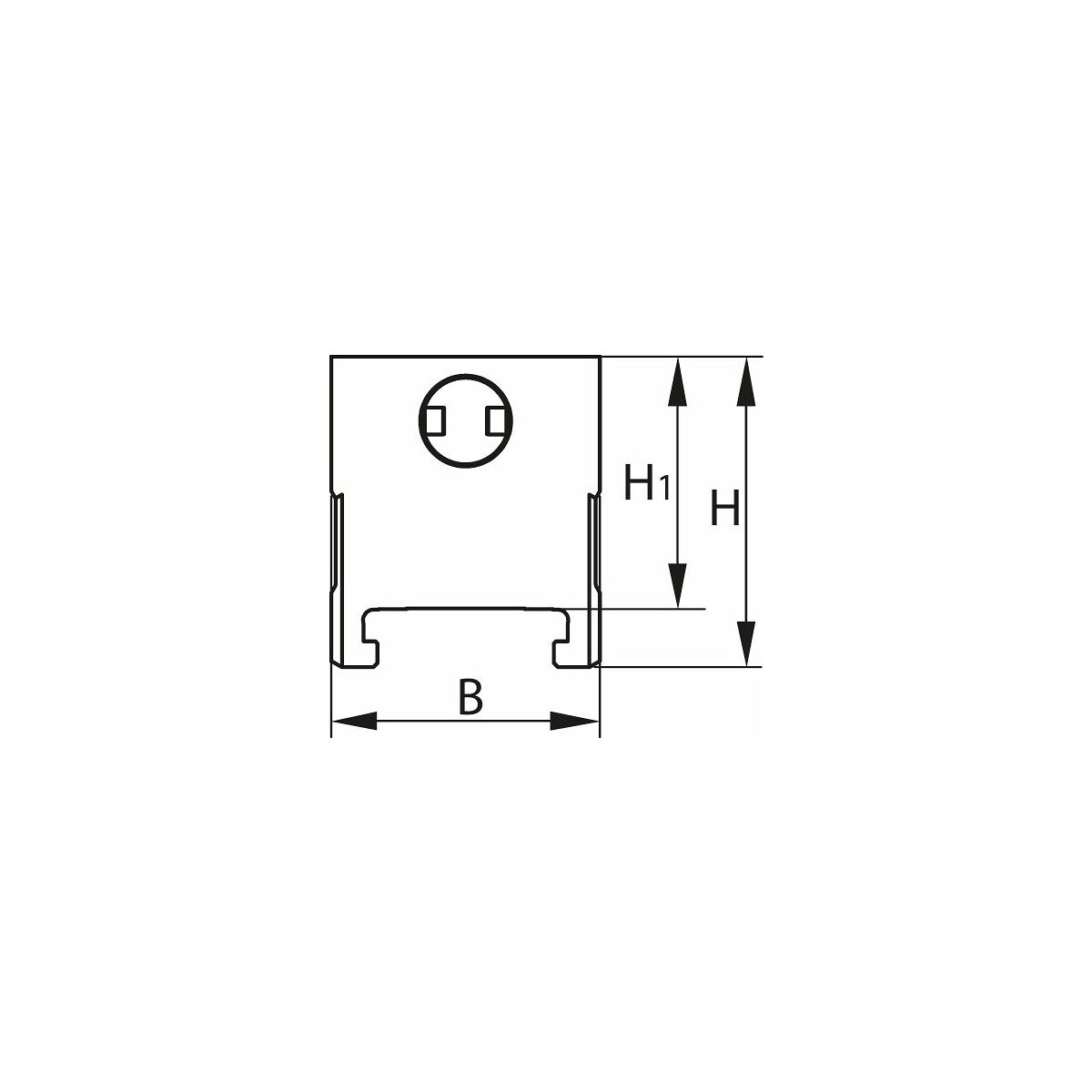

| H1 | 85 mm |
| Korkeus h | 108 mm |
| Leveys b | 100 mm |
| Sarja | Xpent |
| Paino | 4.5 kg |

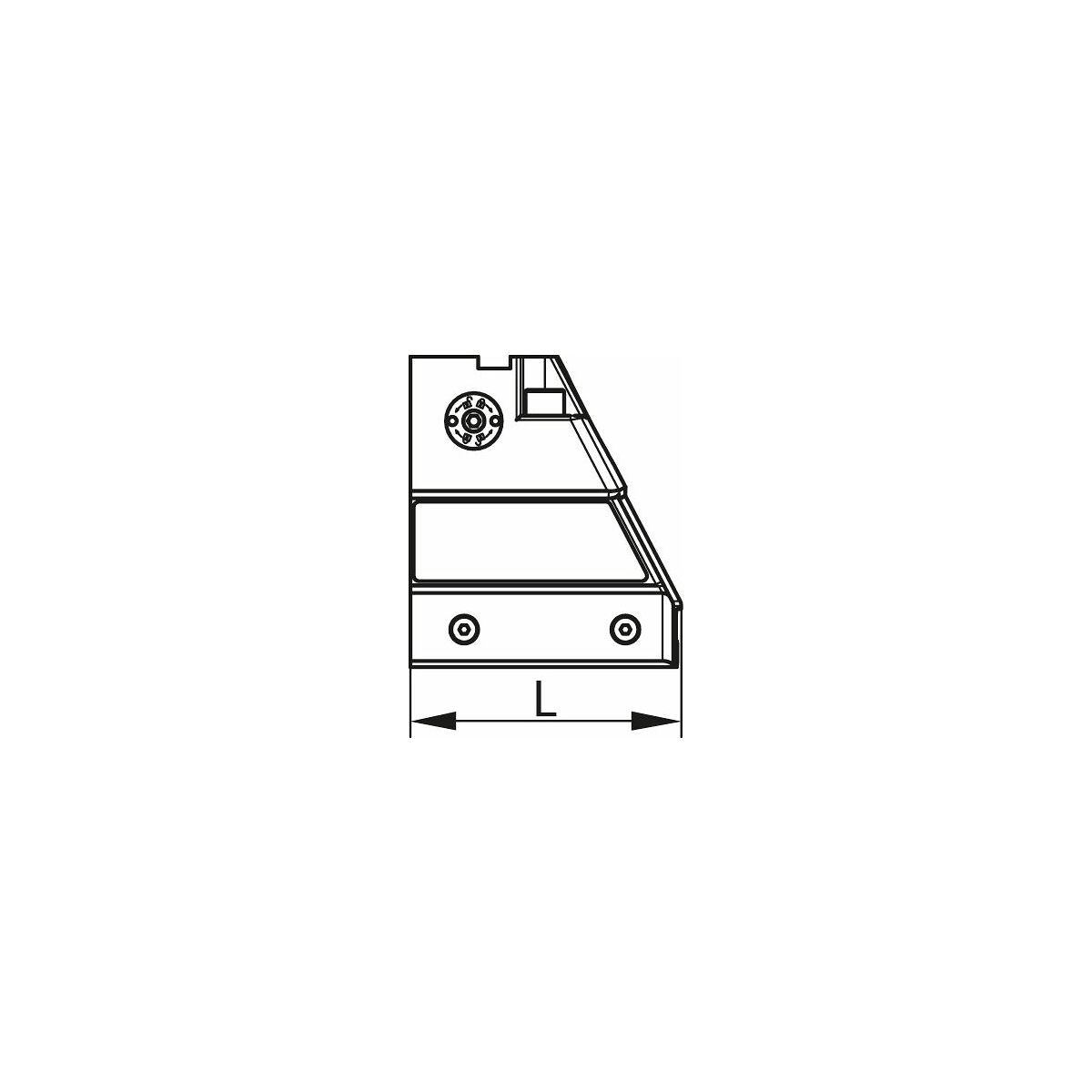

| Pituus l | 100 mm |
Tuotetiedot
| Tuotenumero | 361105 |
|---|---|
| EAN | 4045197848932 |
