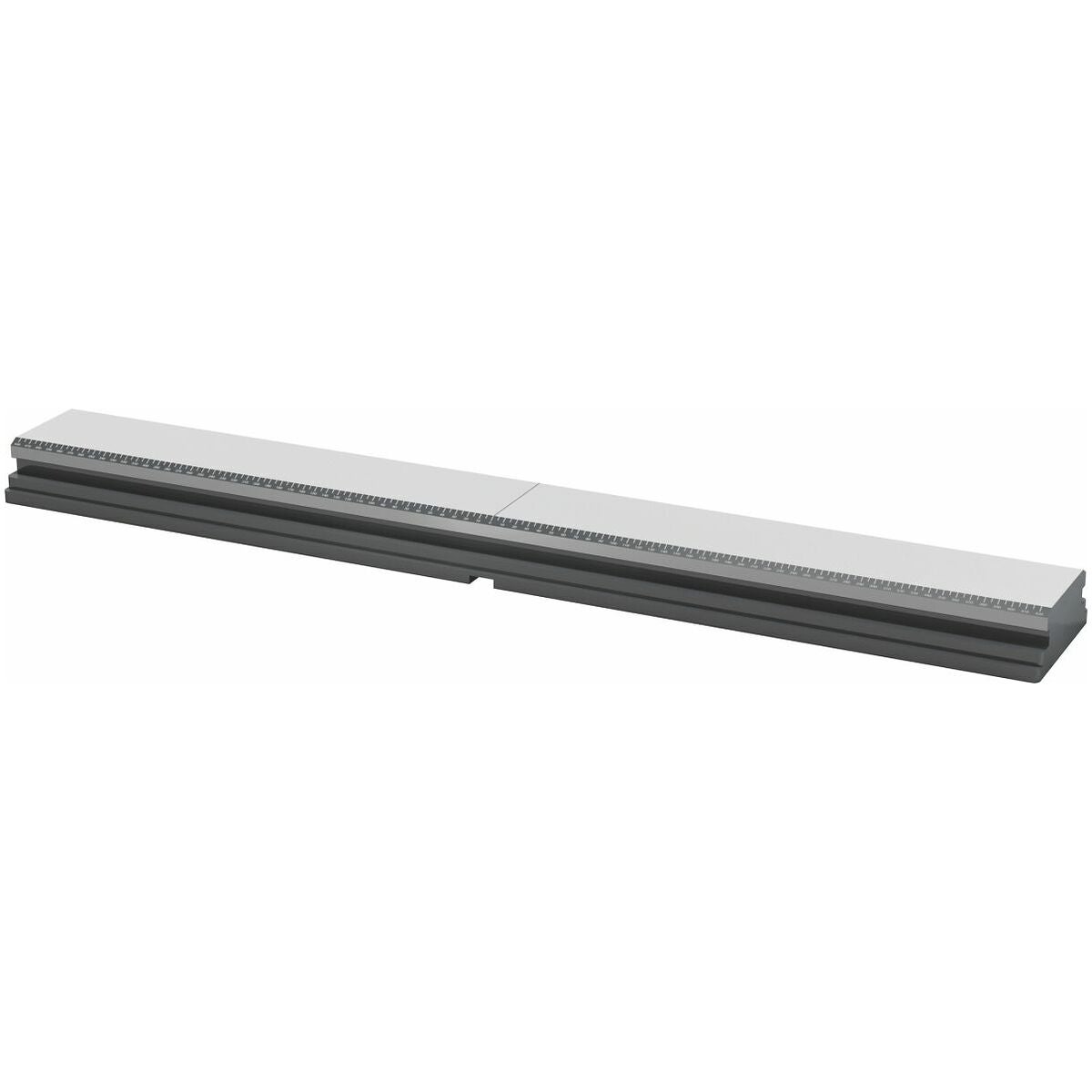

Peruskiskot
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Kiinnitysmoduuleihin nro 361105–361110.
Malli
Täysin karkaistu ja hiottu. Laserkaiverrettu asteikko kiinnitysmoduulien esiasetusta varten. Sivaurat kiinnitysrautoja varten ja poikittaisurat suuntausta varten konepöydällä.
5-akselinen kiinnitysleuka kootaan moduuleista. Tärkeimmät osat ovat kiinnitysmoduulit nro 361105–361110, peruskiskot nro 361115, kara nro 361119, karanjatkeet nro 361120 ja yläleuat nro 361123–361137.
Erikoislisävaruste
Kiinnityskonsoli nro 361165, adapterilevy GARANT ZeroClampille nro 361170, vetotappi nro 360025 koko 18M16 ja koko 18M16/138.
Huomautus
Koosta 650 alkaen GARANT ZeroClamp -reiät voidaan tehdä pyynnöstä.
Sopivat urakiilat löydät numeron 375365 kohdalta.
Tekniset tiedot
| Tuotetyyppi | Kohdistusapuväline |
|---|---|
| Toteutus | Nollapistekiinnitysjärjestelmä |
| Sopiva värikoodi | Xpent1-2 |

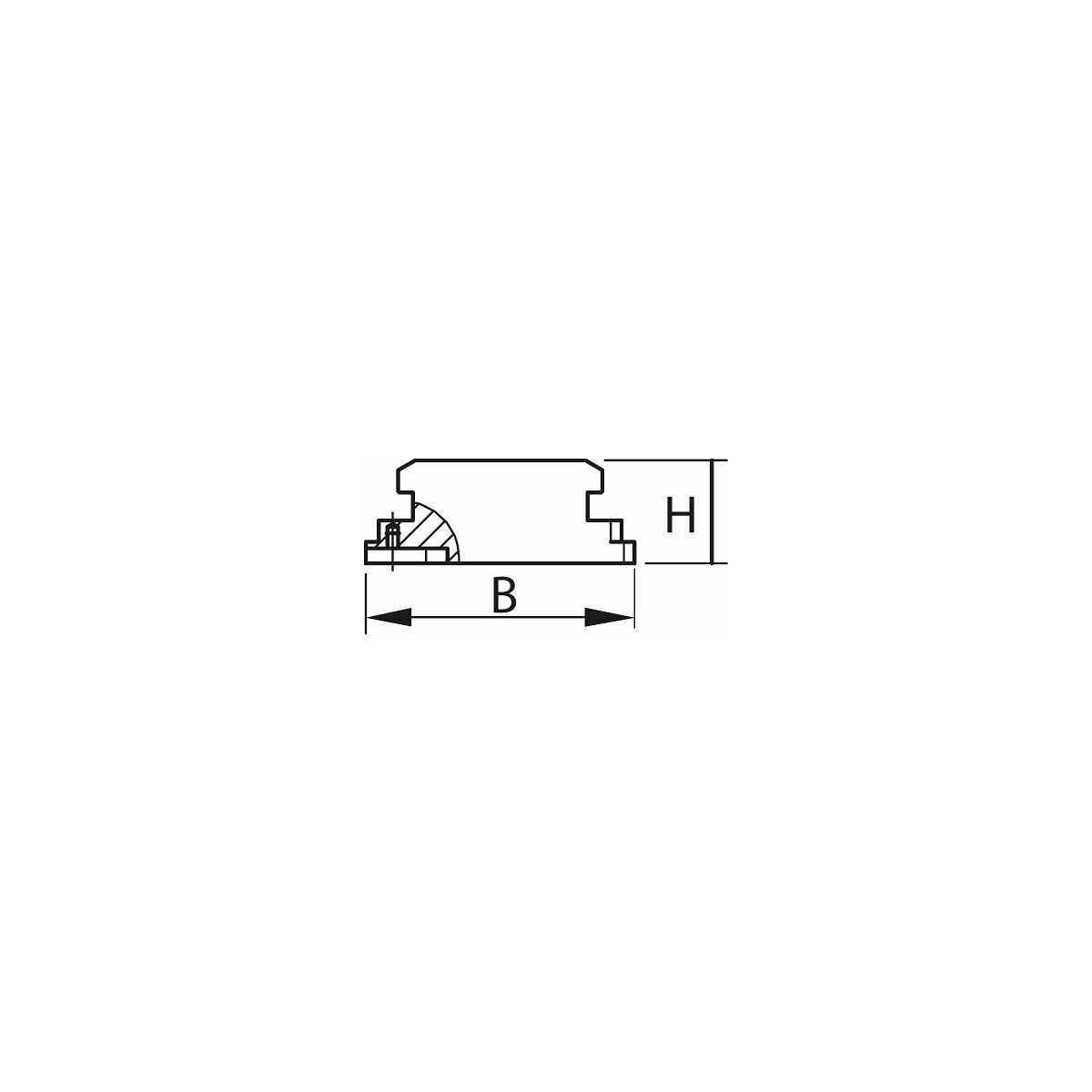

| Korkeus h | 48 mm |
| Leveys b | 125 mm |
| Sarja | Xpent |
| Paino | 32 kg |

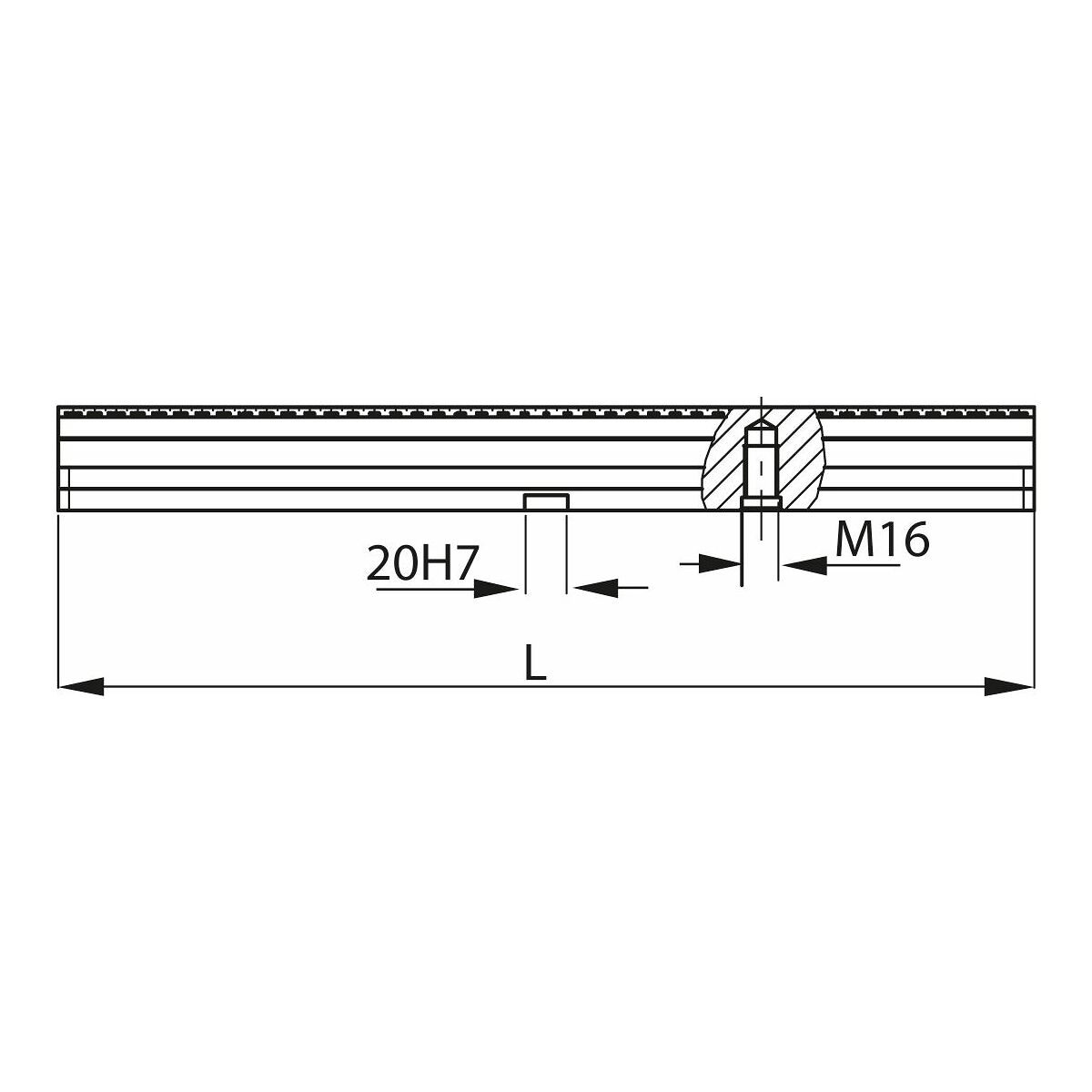

| Pituus l | 854 mm |
| AC-reikien määrä | pyynnöstä |
Tuotetiedot
| Tuotenumero | 361115 |
|---|---|
| EAN | 4045197809292 |
