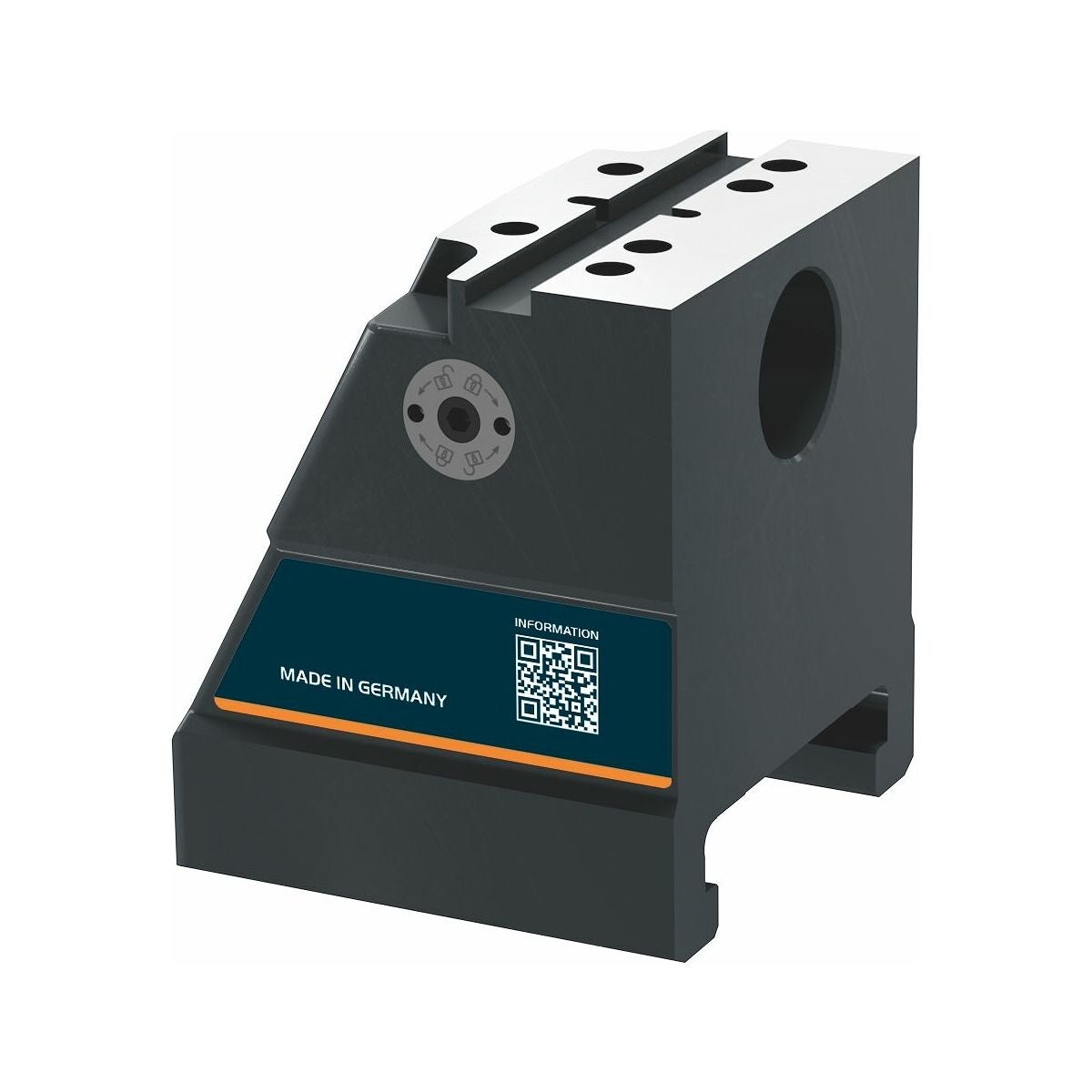

Kiinnitysmoduuli, liikkuva
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Peruskiskoihin nro 361115, karaan nro 361119 ja yläleukoihin nro 361123 − 361138.
Rakenne
Kaikki toiminnalliset pinnat ovat karkaistuja ja hiottuja.
5-akselinen kiinnitysleuka kootaan moduuleista. Tärkeimmät osat ovat kiinnitysmoduulit nro 361105 − 361110, peruskiskot nro 361115, kara nro 361119, karajatkeet nro 361120 ja yläleuat nro 361123 − 361137.
Erikoisvarusteet
T-kahvainen kuusiokoloavain nro 627424 koko 5 ja momenttiavain nro 656050 koko 120.
Huomautus
Karan lukitusta varten tarvitaan ruuvitalttakärki NV 5.

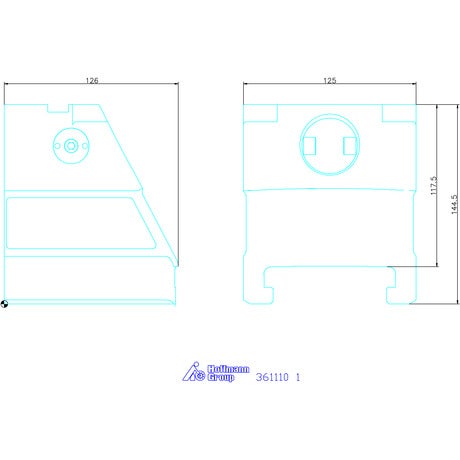

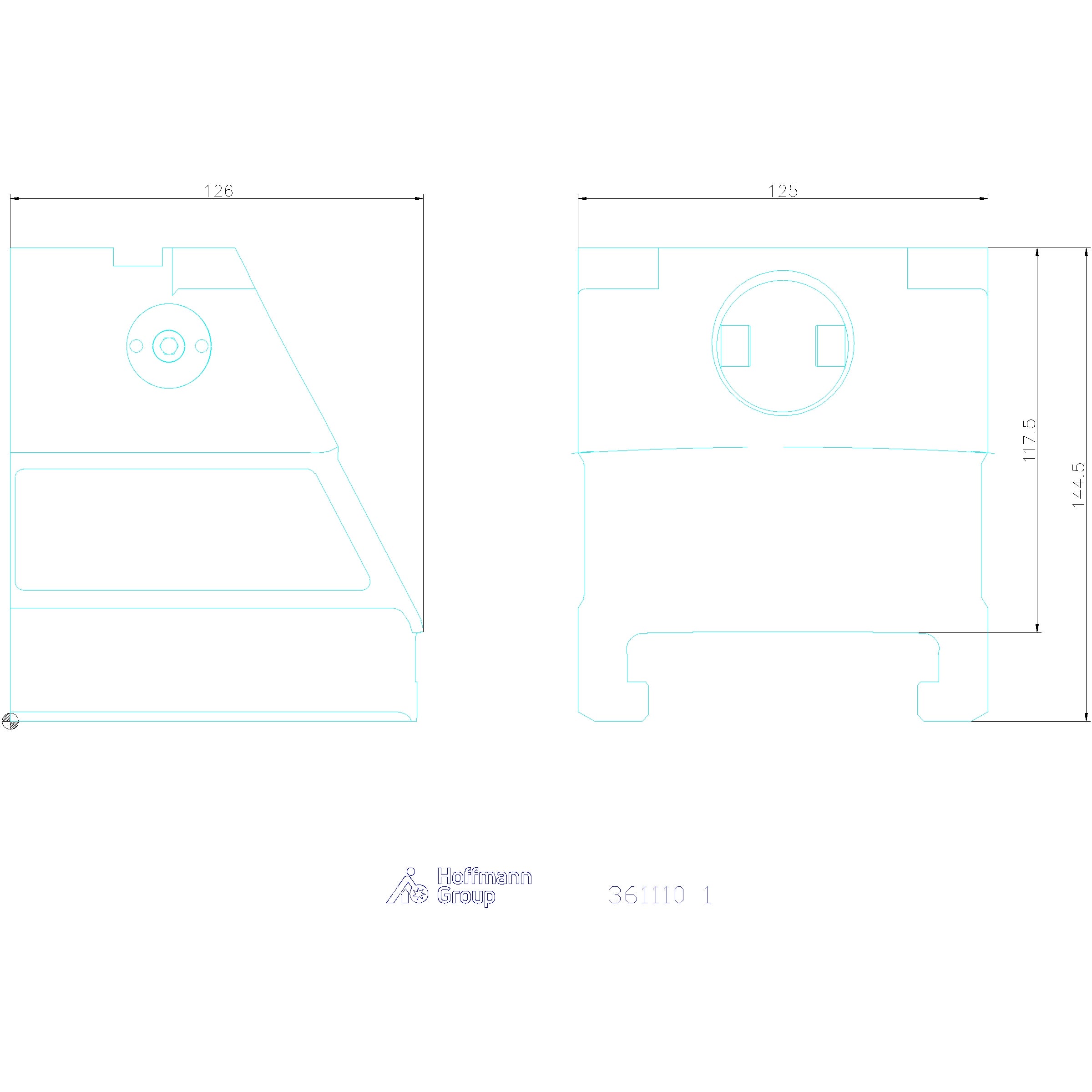

Tekniset tiedot
| Tuotetyyppi | Kiinnityselementti |
|---|---|
| Sopiva värikoodi | Xpent1-2 |

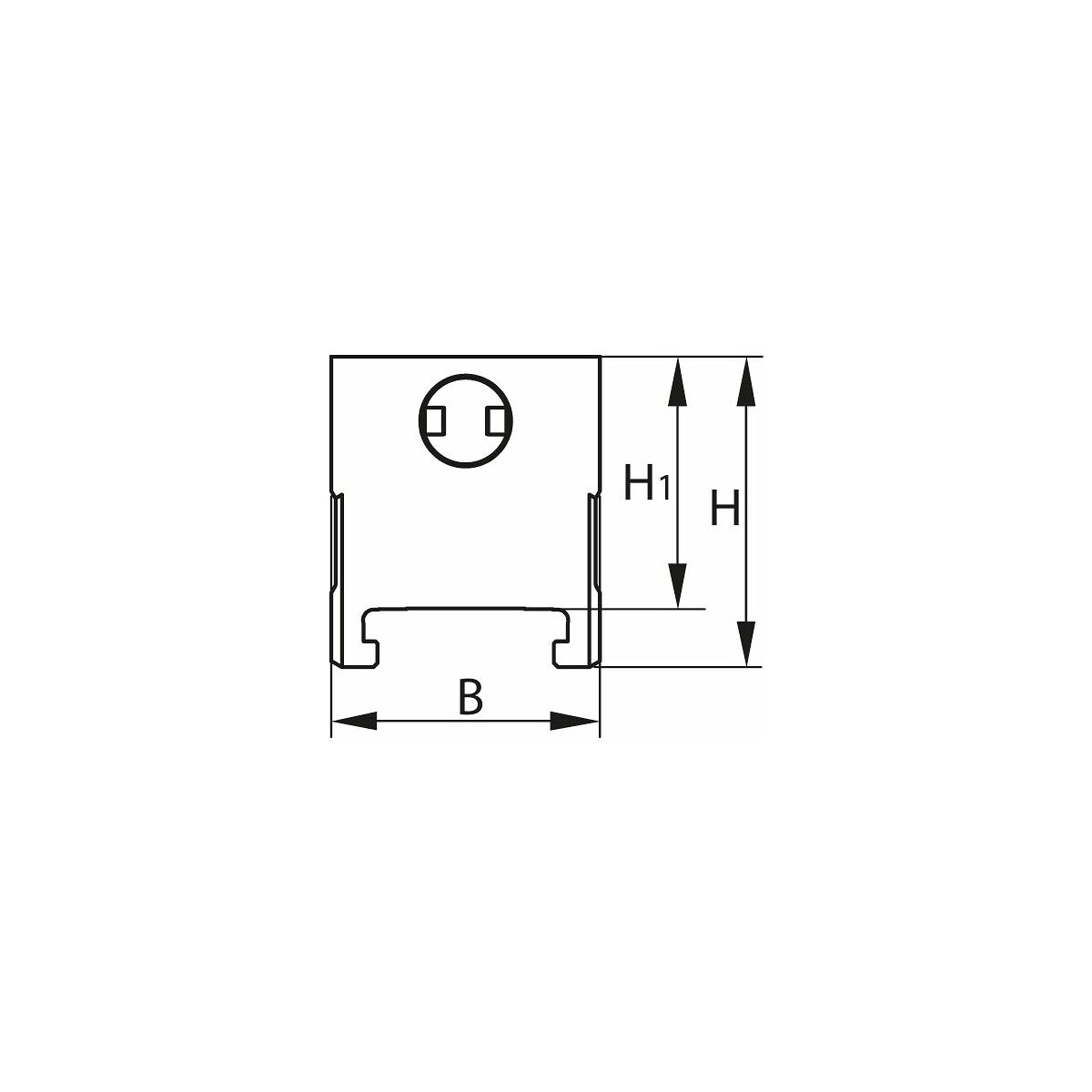

| H1 | 117.5 mm |
| Korkeus h | 144.5 mm |
| Leveys b | 125 mm |
| Sarja | Xpent |
| Paino | 9 kg |

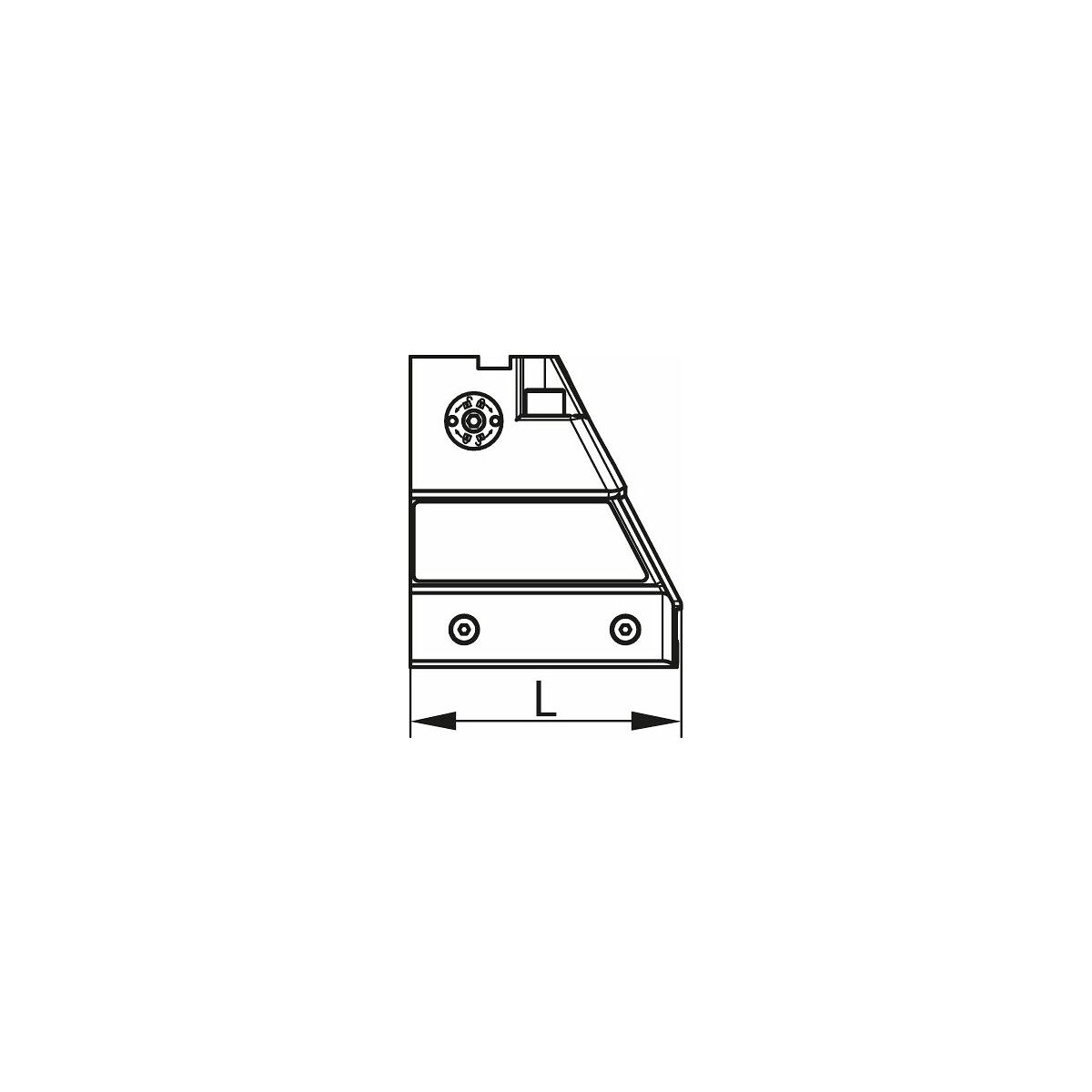

| Pituus l | 126 mm |
Tuotetiedot
| Tuotenumero | 361110 |
|---|---|
| EAN | 4045197809247 |
