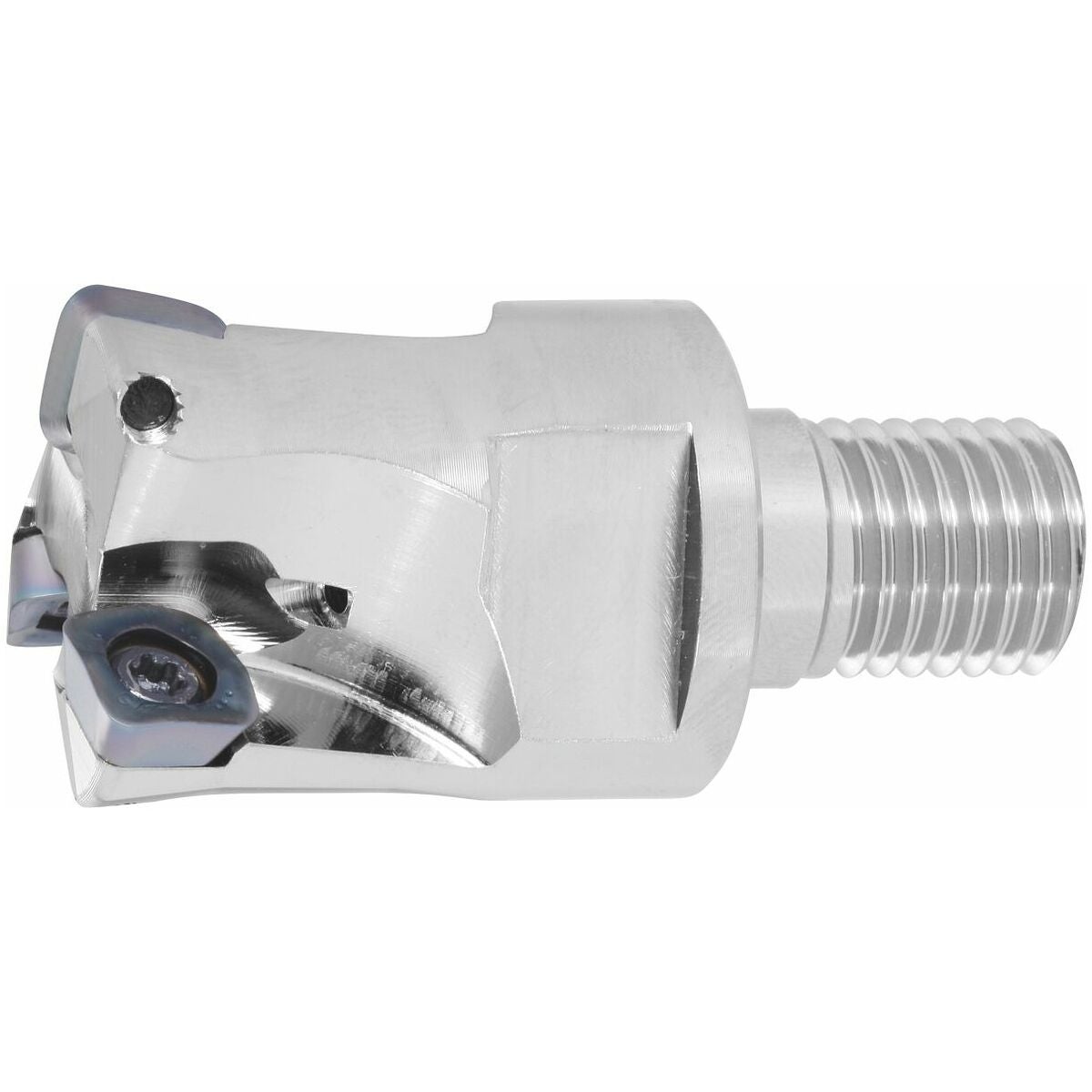

Kopiointijyrsin MFH MFH Harrier kierteellä 32/3 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
MFH Harrier -suursyöttöjyrsin mahdollistaa lyhyet koneistusajat suurten syöttöarvojen ja suurten lastuamissyvyyksien ansiosta. Kuperien teräsärm ien ja lastukulman yhdistelmä pienentää leikkausvoimaa ja minimoi värähtelytaipumukset.
Käyttötiedot
Suurempaan tuottavuuteen taso-, ura- ja urajyrsinnässä. Suuret ulkonemat ramppauksessa eivät ole ongelma pienen leikkausvoiman ansiosta.

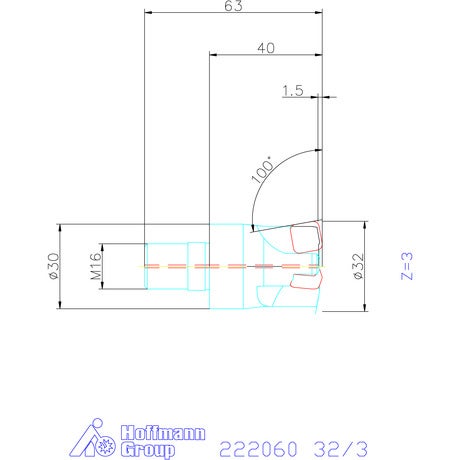

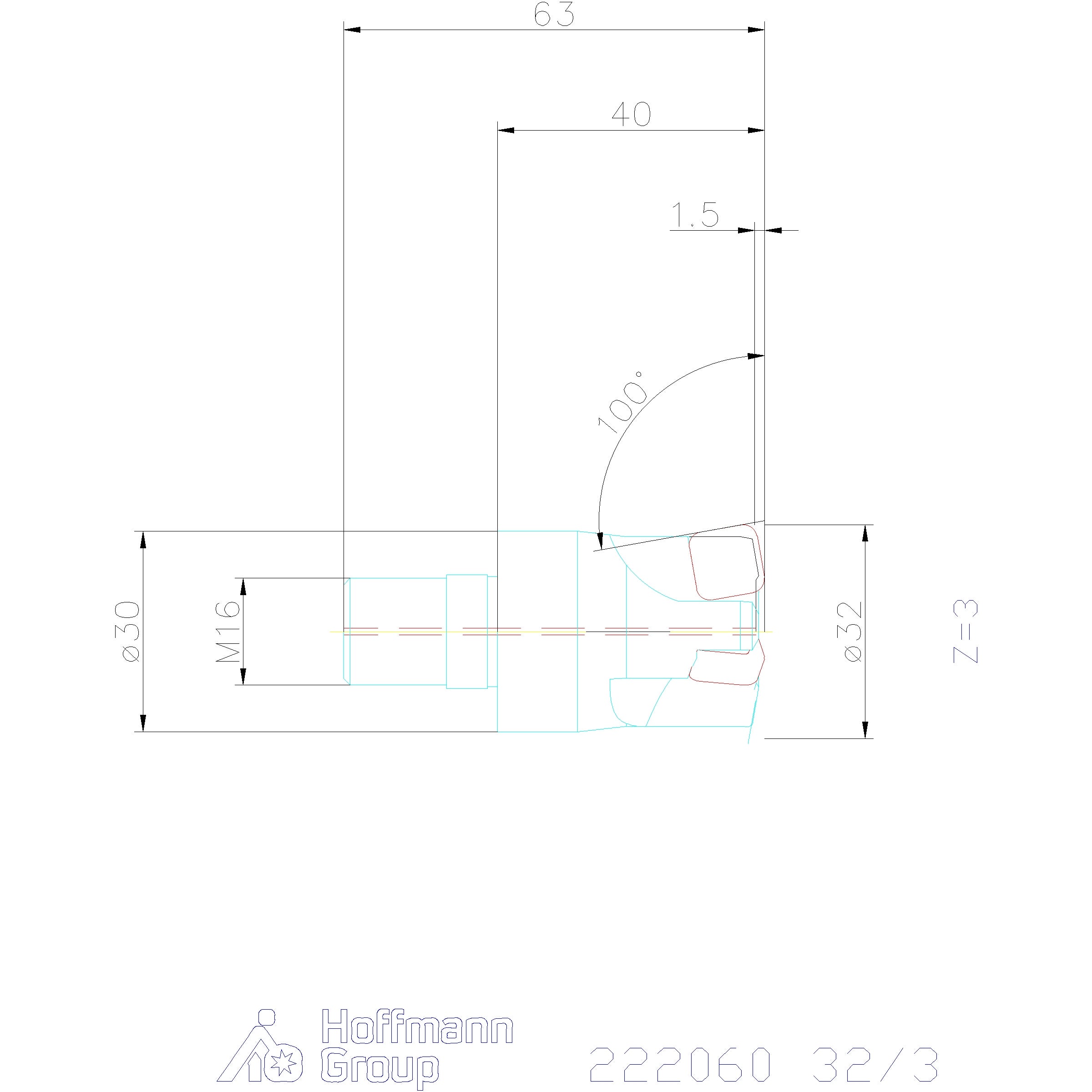

Tekniset tiedot
| Jyrsinkäyttö | Ympyräjyrsintä; rampitus; rampitus |
|---|---|
| Varren malli | kierteellä |
| Työstöstrategia | HPC |
| Tuotetyyppi | Kopioyrsin |
| Sisäinen jäähdytys | kyllä |
| Kokonaispituus ltot | 40 mm |
| Sopivat kääntöterät | SOMT.. |
| Vaihtopalan ruuvi | 229717 (15IP; 3,5 Nm) |
| Vaihtoterän koko | 10 |
| Suurin sahaussyvyys ap max | 1.5 mm |
| ⌀ d3 | 15 mm |
| Suurin lastuamissyvyys ap max ld-geometrialla | 3.5 mm |
| Spiraalijyrsintä ⌀ dmax | 62 mm |
| Spiraalijyrsintä ⌀ dmin | 47 mm |
| Ramppauskulma αmax | 1,43 astetta |
| Ramppauspituus l αmax:lle | 14,4 mm |
| Asetuskulma κ | 10 astetta |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 10 astetta |
| Fz-heliksi | 0,7 |
| Suurin syöttö, vaihtoterälevy seks | 0,36 mm |
| Sisäinen jäähdytys | kyllä |
| Halkaisija ⌀ | 32 mm |
| Terien lukumäärä z | 3 |
| Kiinnityskierre m | M16 |
| Vapaa pituus | 40 mm |
| Työstöstrategia | HPC |
Media
Tuotetiedot
| Tuotenumero | G22206032/3 |
|---|---|
| EAN | 4960664712489 |
