SOMT....20ER-LD PR1810 10

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Kyocera
Tuotenumero: G22208310
Varastotilanne: 90kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne

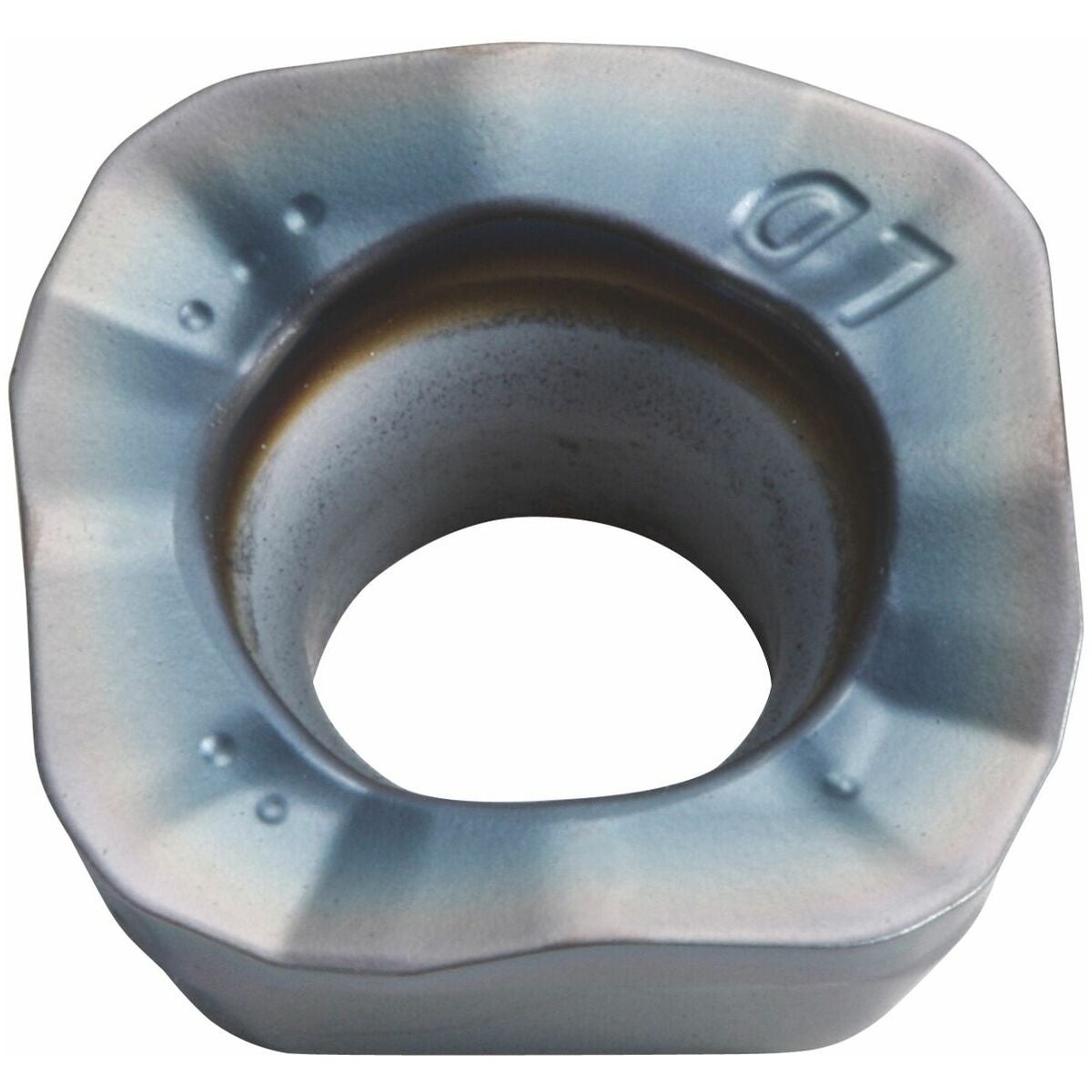

Kääntöteräpalat, joissa neljä särmää ja kuperat teräsärmät alhaisia lastuamisvoimia varten.

Käyttötiedot
LD-geometria soveltuu myös suurille lastuamissyvyyksille (a_{p max} = 5 mm) kohtuullisilla syöttönopeuksilla.
Ei käytettäväksi rampaukseen, helix- ja profiilijyrsintään eikä jyrkissä seinämissä.

Huomautus
Käytön ohjearvot, kun a_e = 0,3×D.

Käyttötiedot

Tekniset tiedot

Laatu/tyyppi	PR1810
Vaihtojen/leikkausten määrä	4
Tuotetyyppi	Jyrsintä kääntöpalat
Leikkausmateriaali	HM
Usp1	SOMT....20ER-LD
Usp2	PR1810
Syöttö f_z per hammas	0,06 − 2 mm

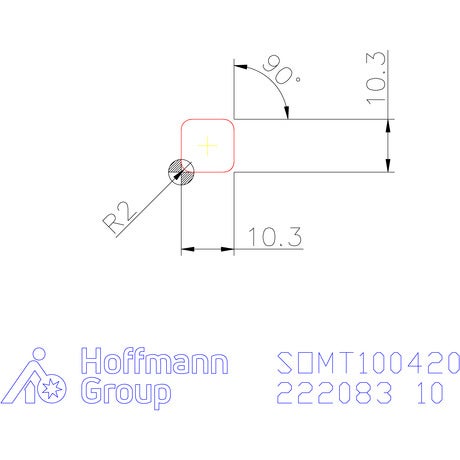

ISO-koodi vaihtoteräpalalle	SOMT100420-ER-LD; SOMT100420-ER-LD; SOMT100420-ER-LD
Lastuamissyvyys a_{p min}	0.2 mm
Syöttö f_z per hammas	0,06 − 2 mm
Kulmasäde	2 mm
Leikkuupaksuus e	4.76 mm
Teräpalojen vapautuskulma	16 astetta
ISO-koodi vaihtoteräpalalle	SOMT100420-ER-LD; SOMT100420-ER-LD; SOMT100420-ER-LD
ISO-koodi vaihtoteräpalalle	SOMT100420-ER-LD; SOMT100420-ER-LD; SOMT100420-ER-LD
Vaihtoterän koko	10
Ohjelmointisäde a_{p max}:lla	3.5 mm
Tyyppi	GG
Jyrsintäsyvyys a_{p max.}	3.5 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	3.5 mm
Ohjelmointisäde a_{p max}:lla	3.5 mm
Vaihtojen/leikkausten määrä	4
Suurin syöttö, vaihtoterälevy seks	3.5 mm
