SOMT....20ER-GM PR1810 10

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Rakenne

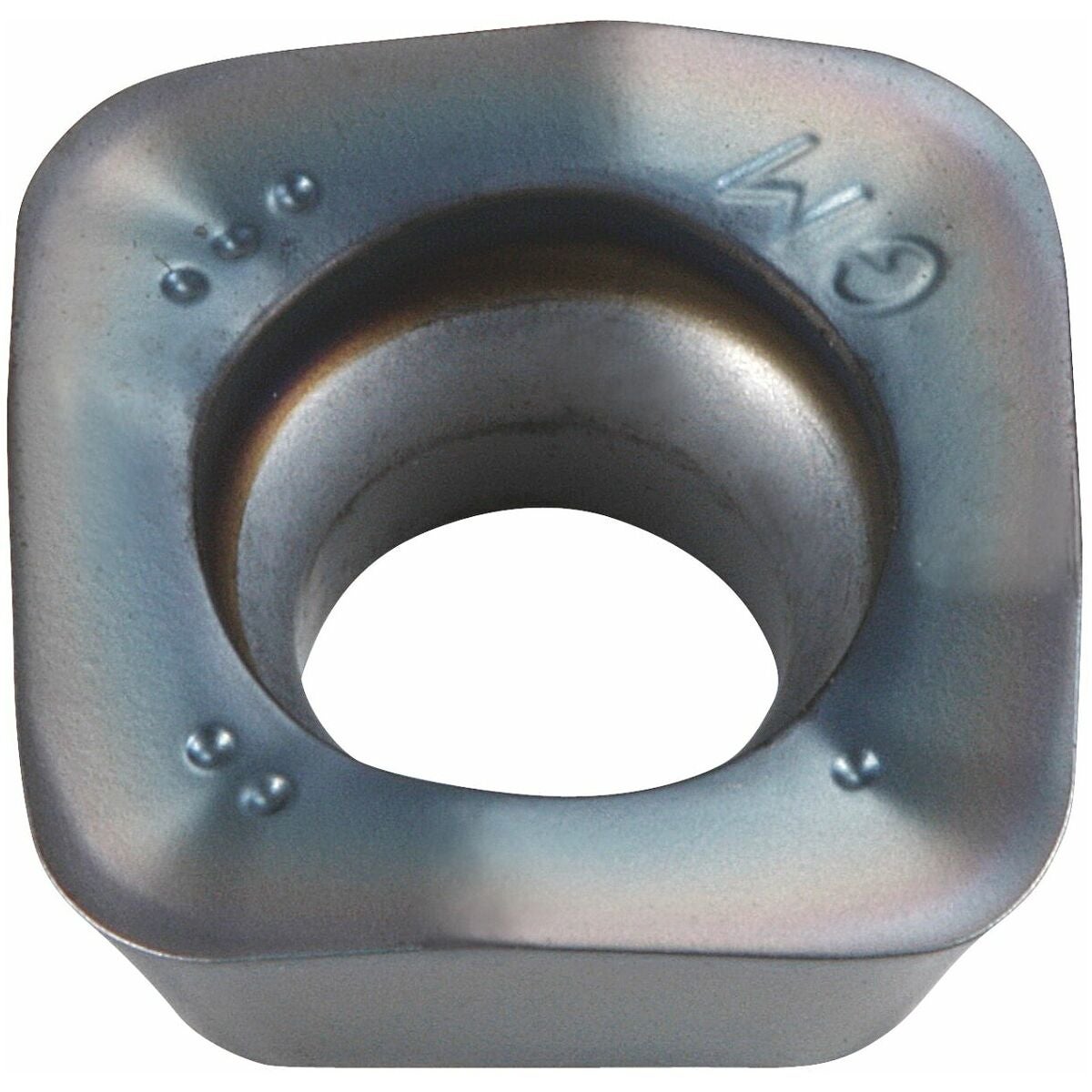

Vaihtoteräpalat, joissa on neljä leikkuusärmää ja kuperat teräsärmät pienten lastuamisvoimien saavuttamiseksi.

Käyttötiedot
GM-geometria on ensisijainen valinta yleiskoneistukseen.

Huomautus
Ohjearvot a_e = 0,3×D.

Laatu/tyyppi	PR1810
Vaihtojen/leikkausten määrä	4
Tuotetyyppi	Vaihtoteräpalat jyrsintään
Leikkausmateriaali	HM
Usp1	SOMT....20ER-GM
Usp2	PR1810
Syöttö f_z per hammas	0,5–2 mm

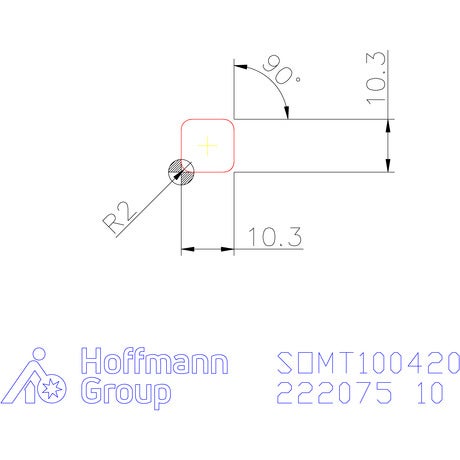

ISO-koodi vaihtoteräpalalle	SOMT100420ER-GM; SOMT100420ER-GM; SOMT100420ER-GM
Lastuamissyvyys a_{p min}	0,15 mm
Syöttö f_z per hammas	0,5–2 mm
Kulmasäde	2 mm
Leikkuupaksuus e	4,76 mm
Teräpalojen vapautuskulma	16 astetta
ISO-koodi vaihtoteräpalalle	SOMT100420ER-GM; SOMT100420ER-GM; SOMT100420ER-GM
ISO-koodi vaihtoteräpalalle	SOMT100420ER-GM; SOMT100420ER-GM; SOMT100420ER-GM
Vaihtoterän koko	10
Ohjelmointisäde a_{p max}:lla	3 mm
Tyyppi	GG
Jyrsintäsyvyys a_{p max.}	1,5 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	3 mm
Ohjelmointisäde a_{p max}:lla	3 mm
Vaihtojen/leikkausten määrä	4
Suurin syöttö, vaihtoterälevy seks	3,5 mm
