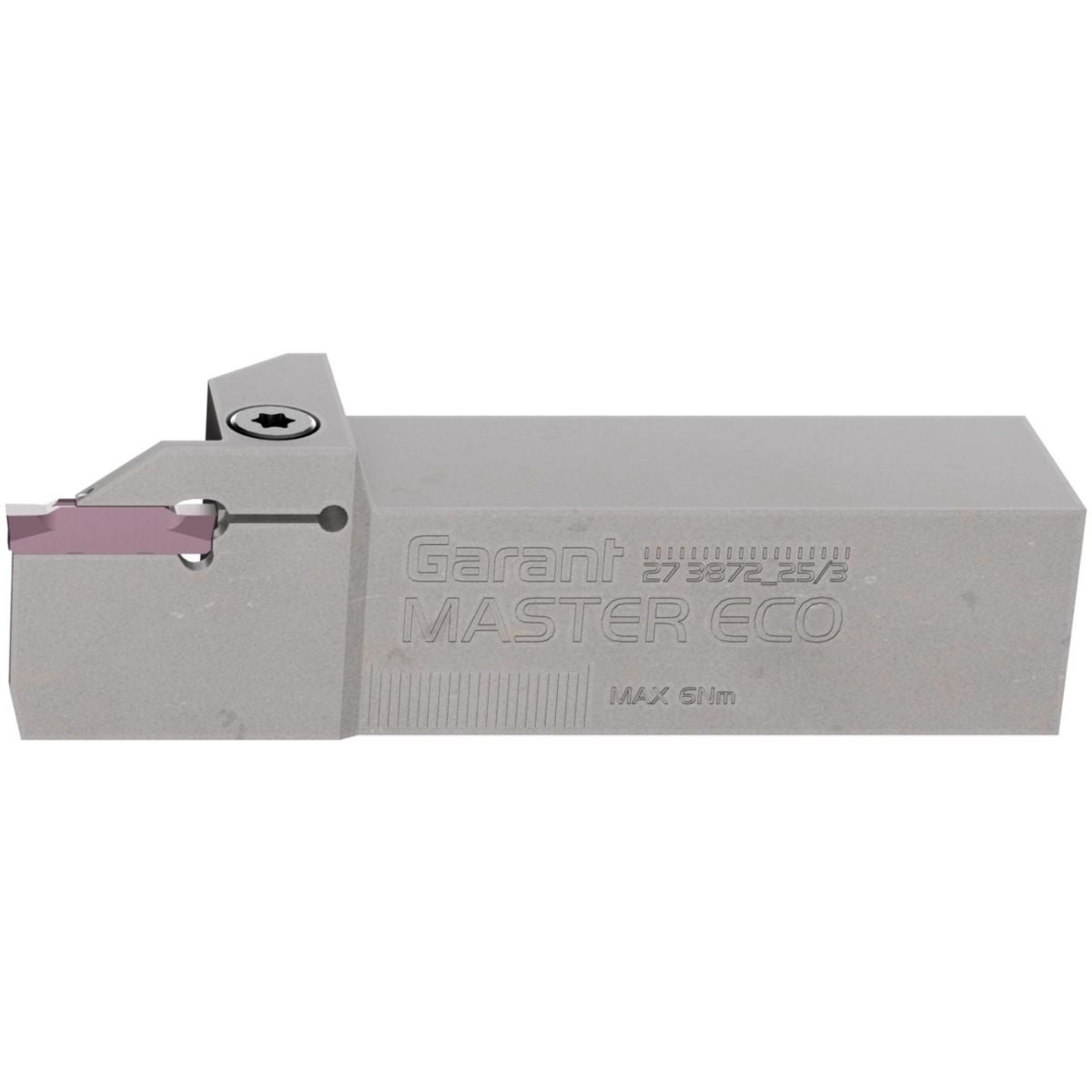

GARANT Master Eco -pistosorvauspidin 25/3 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Valmistettu erittäin lujasta työkaluteräksestä (> 1 300 N/mm2). Yhdistettynä kuperaan terän kiinnittimeen saavutetaan paras mahdollinen vastus aksiaalisia ja säteittäisiä lastuamisvoimia vastaan, mikä parantaa huomattavasti pinnanlaatua ja tuottavuutta. Erittäin tehokas jäähdytys suoraan terälle ja lisäksi ulkopuolinen jäähdytys.
Ohje
Jäähdytysaineen syöttö mahdollista vain käytettäessä GARANT Master Eco -kiinnikkeitä nro 319006 − 319136.
19,5 mm:n pistosyvyydestä alkaen (pistoleveyden ollessa enintään 3 mm) tai 24,5 mm:n pistosyvyydestä alkaen (pistoleveyden ollessa vähintään 4 mm) toinen terä koskettaa työkappaletta. Tällöin työkappaleeseen voi muodostua uria. Käytettävä tarvittaessa yksileikkuisia pistoteriä/pistolevyjä nro 273664 – 273786.
Tekniset tiedot
| Käyttö | Oikea |
|---|---|
| Aksiaalinen uransorvaus mahdollista | ei |
| Sisäinen jäähdytys | kyllä |
| Tuotetyyppi | Kääntöteränpidin |
| Varren tyyppi | Kiinnityspidin |
| Uran leveys w | 3 mm; 3 mm; 3 mm |

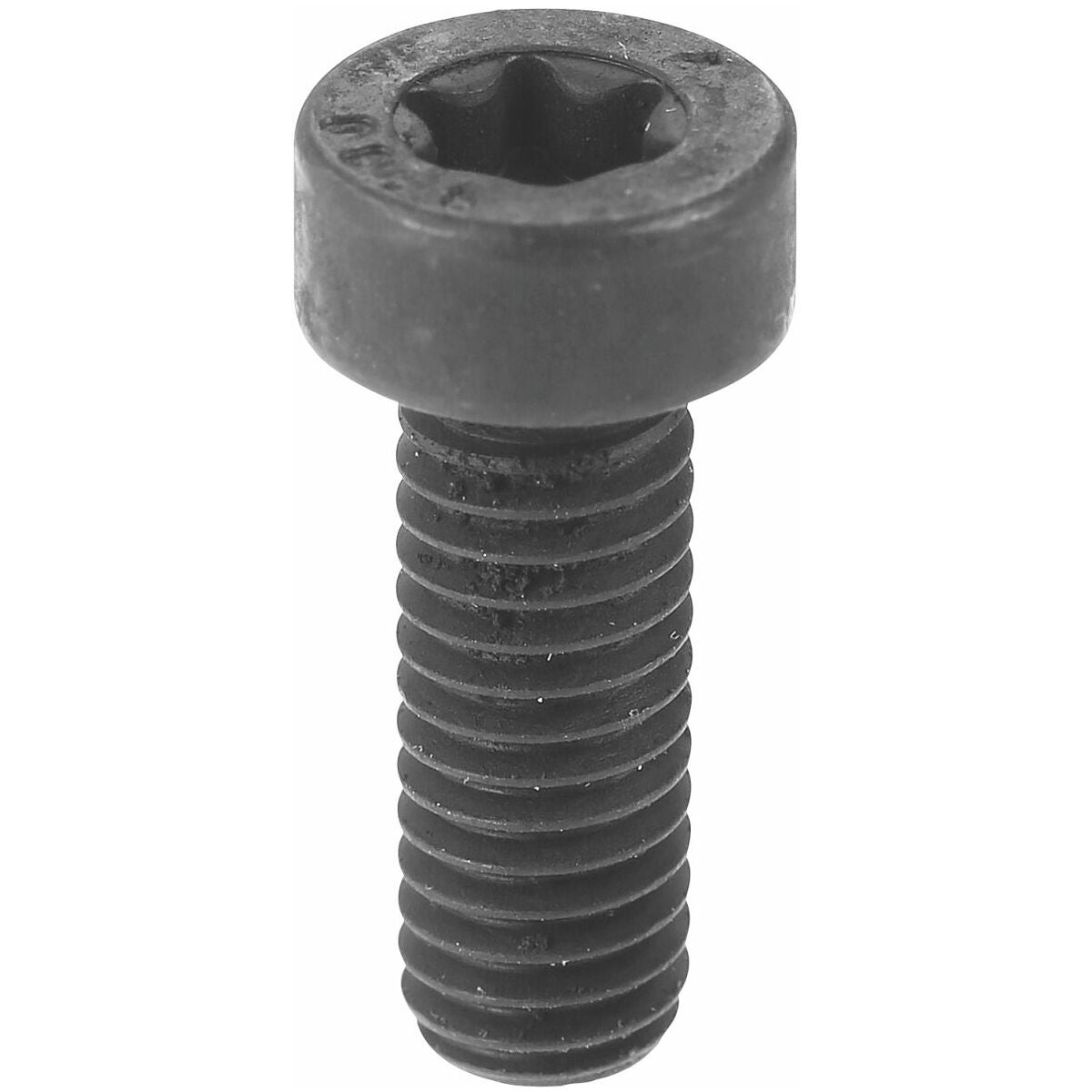

| Ruuvit | 279815 6 (TX25; 6 Nm) |

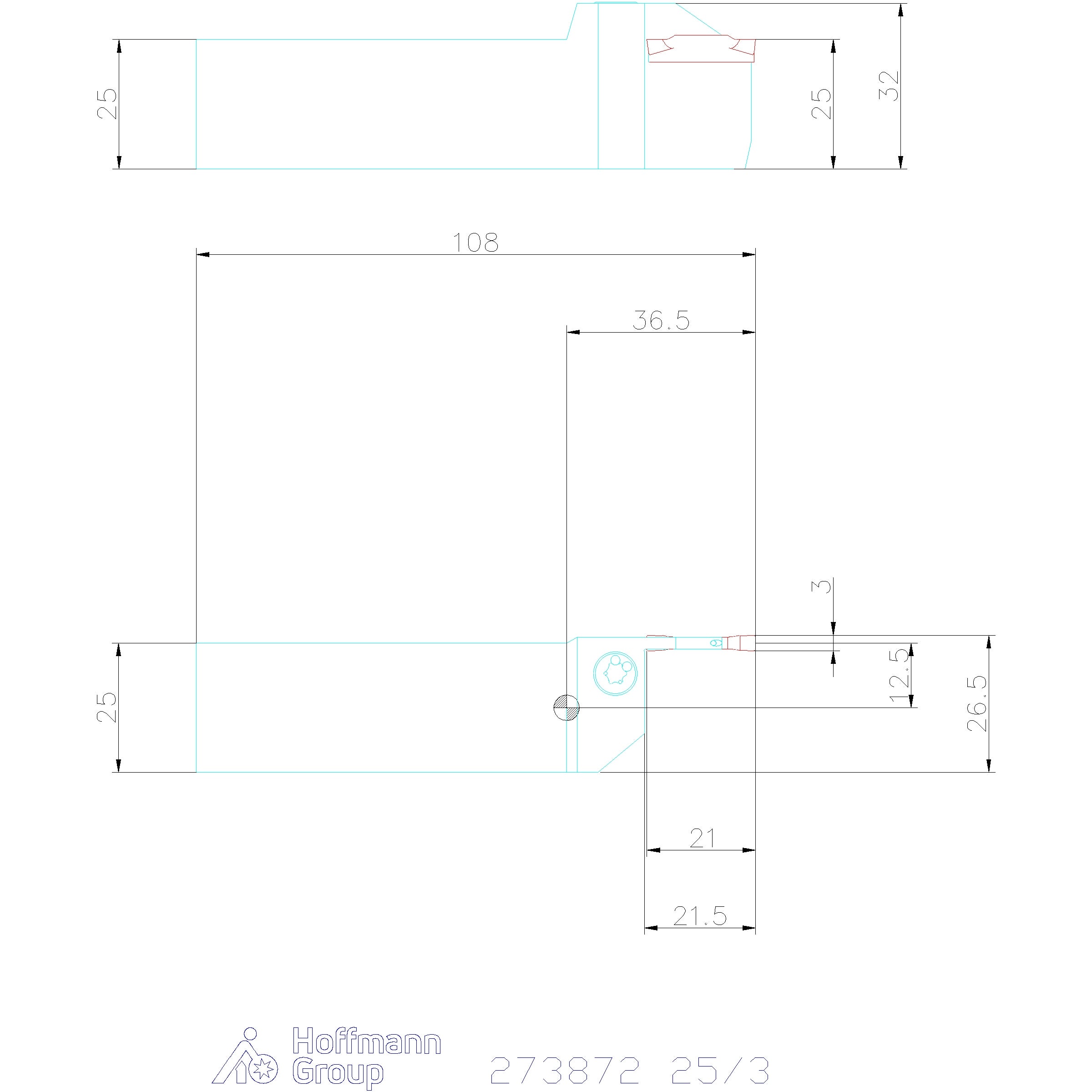

| Kokonaispituus l | 108 mm |
| Sarja | Eco |
| Varren leveys b | 25 mm |
| Pistosyvyys tmax | 21 mm |
| Aksiaalinen uransorvaus mahdollista | ei; ei; ei |
| Pään pituus l1 | 36.5 mm |
| Toiminnallinen leveys l4 | 26.5 mm |
Media
Tuotetiedot
| Tuotenumero | G27387225/3 |
|---|---|
| EAN | 4069515055994 |
