Katkaisuteränpidin 20/3 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Valmistettu erittäin lujasta työkaluteräksestä (> 1300 N/mm2). Yhdessä vaihtoterien kuperan kiinnityksen kanssa saavutetaan maksimaalinen vakaus aksiaalisia ja radiaalisia lastuamisvoimia vastaan, mikä parantaa merkittävästi pinnanlaatua ja tuottavuutta.
Huomautus
Katkaisuleveydestä 6 mm alkaen tmax-arvolla (5× katkaisuleveys) toinen terä joutuu kosketuksiin työkappaleen kanssa. Tällöin voi syntyä uritusta. Varmasti uritukseton arvoon t = 24,5 mm asti.

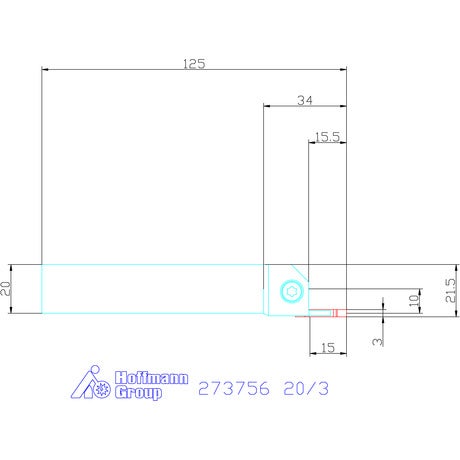

Tekniset tiedot
| Käyttö | Vasen |
|---|---|
| Aksiaalinen uransorvaus mahdollista | kyllä |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Tere4n pidin |
| Uran leveys w | 3 mm; 3 mm; 3 mm |
| Ruuvit | 279815 6 (TX25; 6 Nm) |
| Kokonaispituus l | 125 mm |
| Varren leveys b | 20 mm |
| Pistosyvyys tmax | 15 mm |
| Aksiaalinen uransorvaus mahdollista | kyllä |
| Pään pituus l1 | 34 mm |
| Toiminnallinen leveys l4 | 21.5 mm |
Media
Tuotetiedot
| Tuotenumero | G27375620/3 |
|---|---|
| EAN | 4045197485052 |
