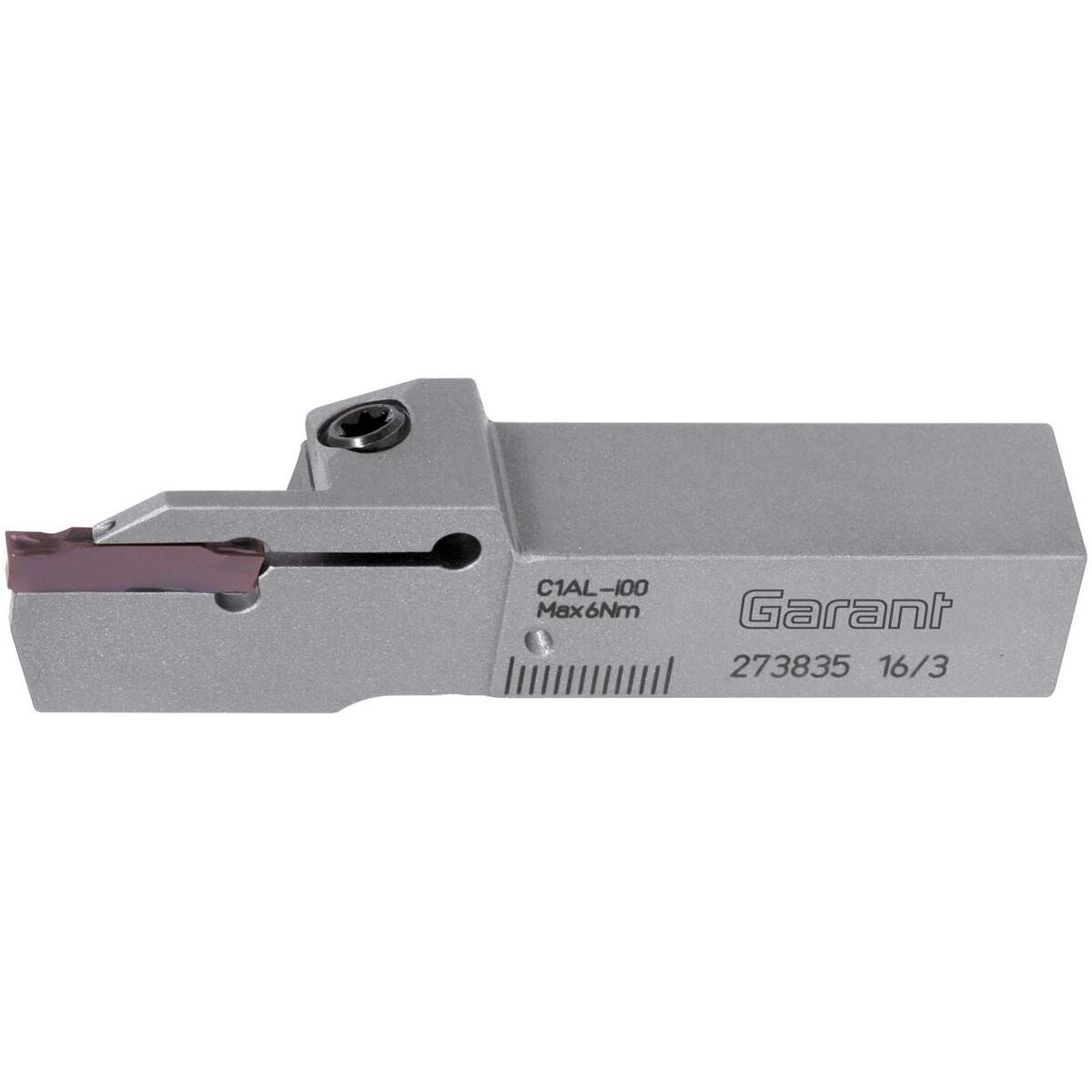

Eco-katkaisusorvauspidin oikea 16/3 mm

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
G27383516/3
Varastotilanne
37kpl Varastossa
Sisäjäähdytys: kyllä

Ladattavat tiedostot

Tuotekuvaus

Rakenne
Valmistettu erittäin lujasta työkaluteräksestä (> 1300 N/mm2). Yhdessä kääntöteräpalojen kuperan kiinnityksen kanssa saavutetaan maksimaalinen vakaus aksiaalisia ja radiaalisia lastuamisvoimia vastaan, mikä tuottaa huomattavasti paremman pinnanlaadun ja tuottavuuden.

Huomautus
Maks. ⌀ = rajoitettu työkappaleen halkaisija rakenteen vuoksi.
19,5 mm:n katkaisusyvyydestä (katkaisuleveyteen 3 mm asti) tai 24,5 mm:stä (katkaisuleveydestä 4 mm alkaen) toinen terä koskettaa työkappaletta. Tällöin voi muodostua uritusta.
Käytä tarvittaessa yksiteräisiä katkaisusorvauslaattoja nro 273656–273670.
Jäähdytysnesteen syöttö mahdollista vain yhdessä GARANT Master Eco -pidikkeiden nro 319006–319136 kanssa.
Rakenne
8×w



Rakenne
Valmistettu erittäin lujasta työkaluteräksestä (> 1300 N/mm2). Yhdessä vaihtoterien kuperan kiinnityksen kanssa saavutetaan maksimaalinen vakaus aksiaalisia ja radiaalisia leikkuuvoimia vastaan, mikä tuottaa huomattavasti paremman pinnanlaadun ja tuottavuuden.

Huomautus
Maks. ⌀ = rajoitettu työkappaleen halkaisija rakenteen vuoksi.
Alkaen 19,5 mm:n katkaisusyvyydestä (katkaisuleveyteen 3 mm asti) tai 24,5 mm (katkaisuleveydestä 4 mm alkaen) toinen terä osuu työkappaleeseen. Tällöin voi muodostua uria.
Käytä tarvittaessa yksiteräisiä katkaisusorvauspalat nro 273656–273670.
Jäähdytysnesteen syöttö mahdollista vain yhdessä GARANT Master Eco -kiinnikkeiden nro 319006−319136 kanssa.

Tekniset tiedot

Käyttö Oikea
Aksiaalinen uransorvaus mahdollista ei
Sisäinen jäähdytys kyllä
Tuotetyyppi Teräpidin
Varren tyyppi Puristinpidin
Uran leveys w 3 mm; 3 mm; 3 mm
Ruuvit 279815 5 (TX25; 6 Nm)
Kokonaispituus l 90 mm
Sarja Eco; Eco; Eco
Varren leveys b 16 mm
Pistosyvyys tmax 25 mm
Aksiaalinen uransorvaus mahdollista ei
Sarja Eco; Eco; Eco
Pään pituus l1 43 mm
Toiminnallinen leveys l4 16 mm
Maksimi ⌀ 50 mm

Media

Tuotetiedot

Tuotenumero G27383516/3
EAN 4045197517302
