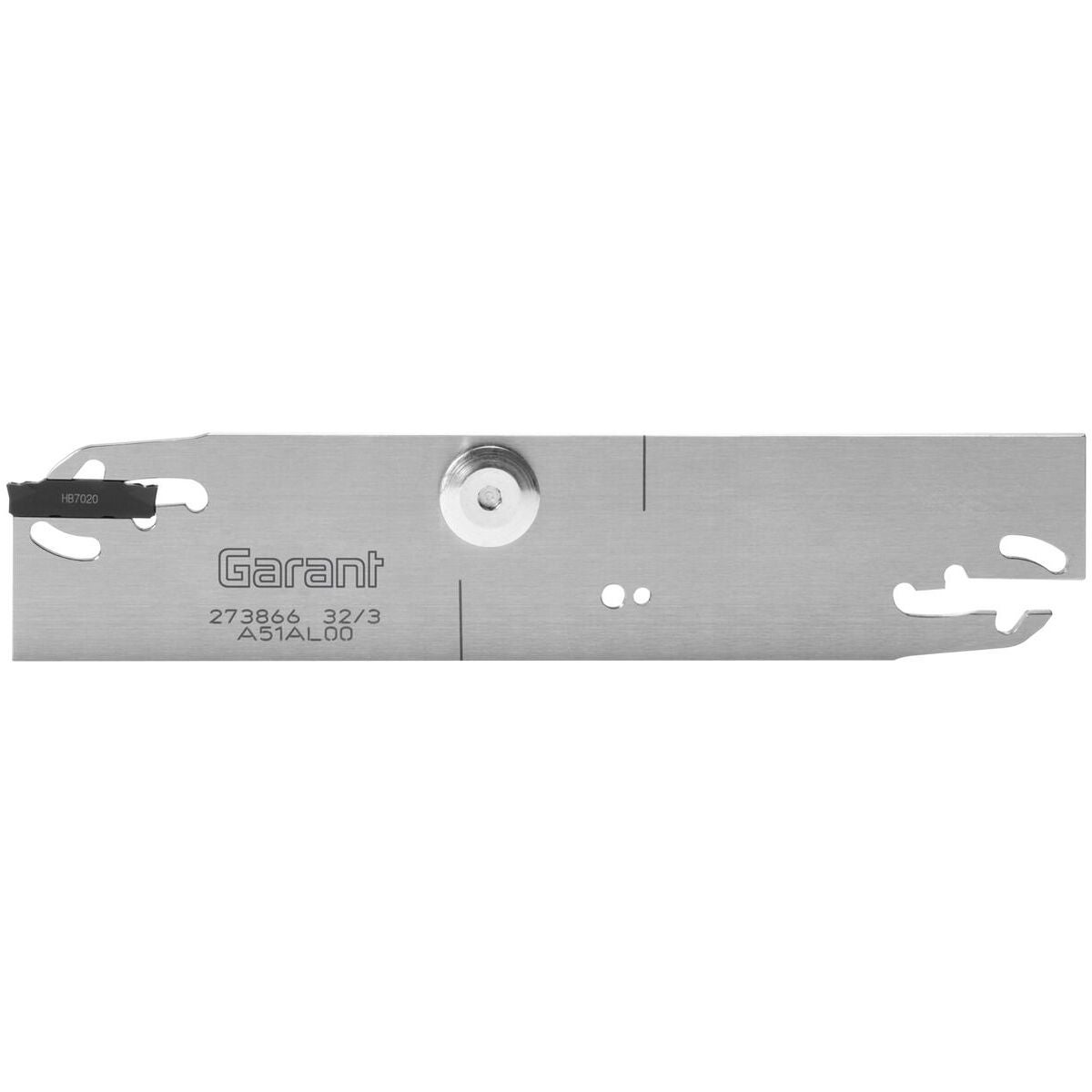

Eco-katkaisuterä, neutraali 26/2 mm
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Eco-jäähdytys suoraan teräsärmälle sekä lisäjäähdytys vapaapinnalle.
Käyttötiedot
Syville urille ja suurten halkaisijoiden katkaisuun.
Varaosa

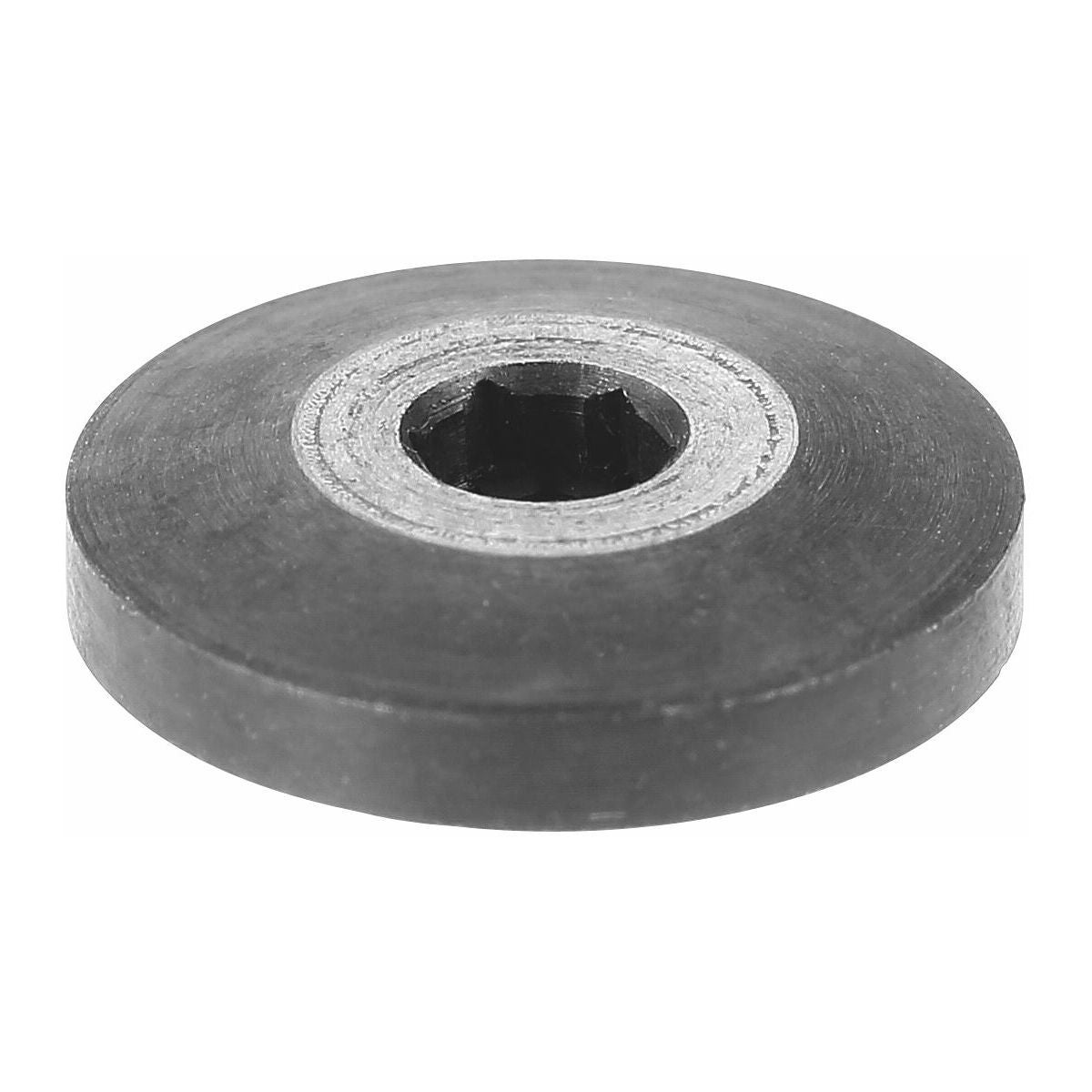

Kierretulppa nro 279828 1.
Huomautus
19,5 mm:n katkaisusyvyydestä (katkaisuleveyteen 3 mm asti) tai 24,5 mm:stä (katkaisuleveydestä 4 mm alkaen) toinen terä joutuu kosketuksiin työkappaleen kanssa. Tällöin voi muodostua uurteita. Käytä tarvittaessa yksiteräisiä katkaisukääntöteriä nro 273656–273670.
Huomio
Asennusavain nro 279920 tilataan erikseen.
Sopii
Pidin nro 273893; 273894; 274095; 274097 tai VDI-pidin nro 319132 – 319133.
Rakenne
Eco-jäähdytys suoraan teräsärmälle ja lisäjäähdytys vapaalle pinnalle.
Käyttöarvot
Syviin uriin ja suurten halkaisijoiden katkaisuun.
Varaosa
Ruuvitulppa nro 279828 1.
Huomautus
19,5 mm:n katkaisusyvyyden (katkaisuleveyteen 3 mm asti) tai 24,5 mm:n (katkaisuleveydestä 4 mm alkaen) jälkeen toinen terä joutuu kosketuksiin työkappaleen kanssa. Tällöin voi syntyä uritusta. Käytä tarvittaessa yksiteräisiä katkaisukääntöteräpaloja nro 273656–273670.
Huomio
Asennusavain nro 279920 tilataan erikseen.

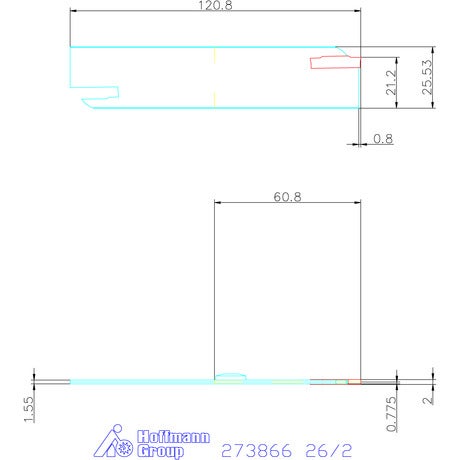

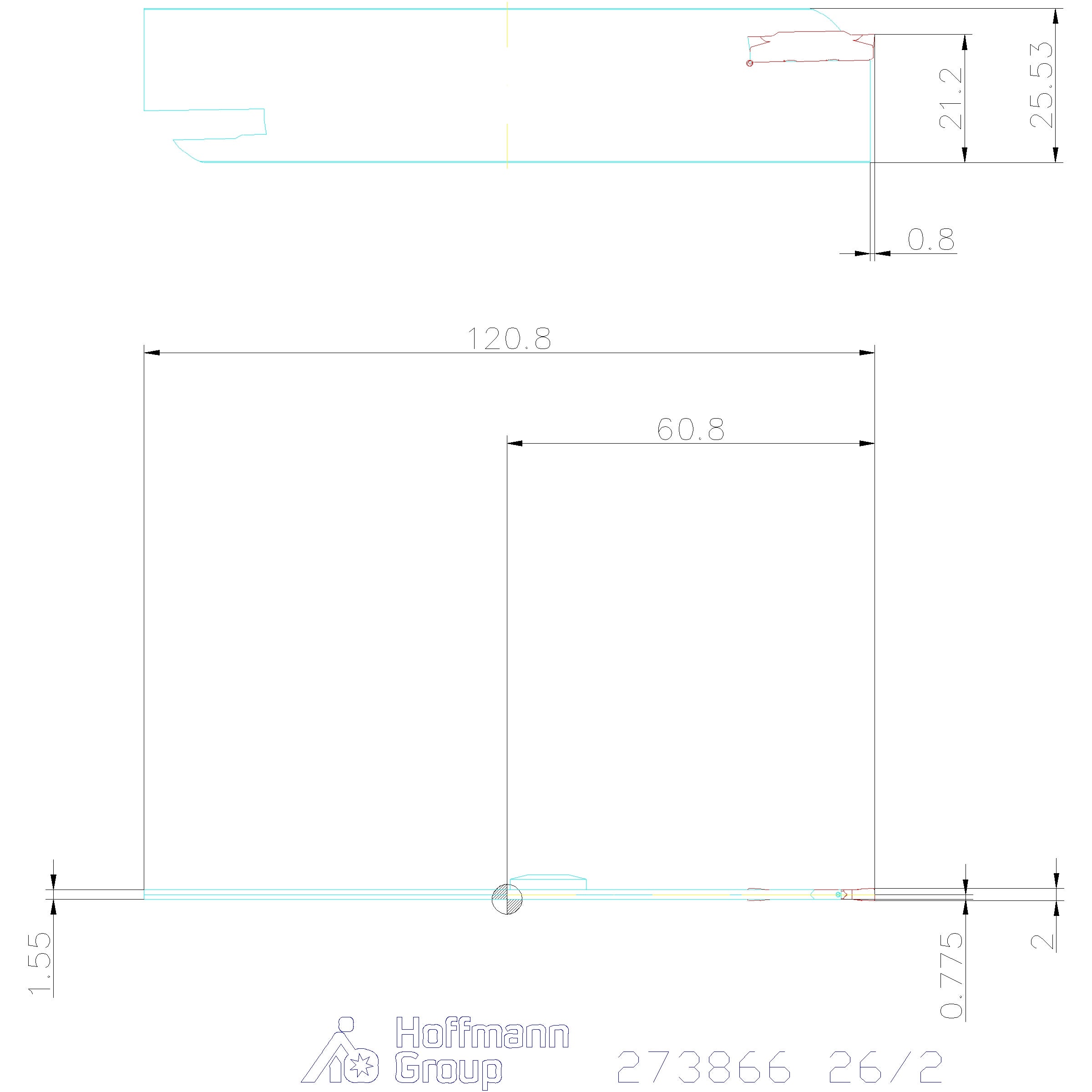

Tekniset tiedot
| Tuotetyyppi | Katkaisuteräpalkki |
|---|---|
| Käyttö | Neutraali |
| Aksiaalinen uransorvaus mahdollista | ei |
| Sisäinen jäähdytys | kyllä |
| Varren tyyppi | Puristinpidin |
| Kokonaispituus l | 120 mm |
| Uran leveys w | 2 mm |
| Aksiaalinen uransorvaus mahdollista | ei |
| Enintään työkappaleen ⌀:lle | 60 mm |
| Terän korkeus h5 | 26 mm |
| Vapaahionnan pituus | 30 mm |
| Uran leveys w | 2 mm |
| Korkeus h1 | 21.4 mm |
| Sarja | Eco; Eco; Eco |
| Sarja | Eco; Eco; Eco |
| Kokonaispituus ltot | 120 mm |
| Kokonaispituus ltot | 120 mm |
| Kokonaispituus l | 120 mm |
Media
Tuotetiedot
| Tuotenumero | G27386626/2 |
|---|---|
| EAN | 4045197722522 |
