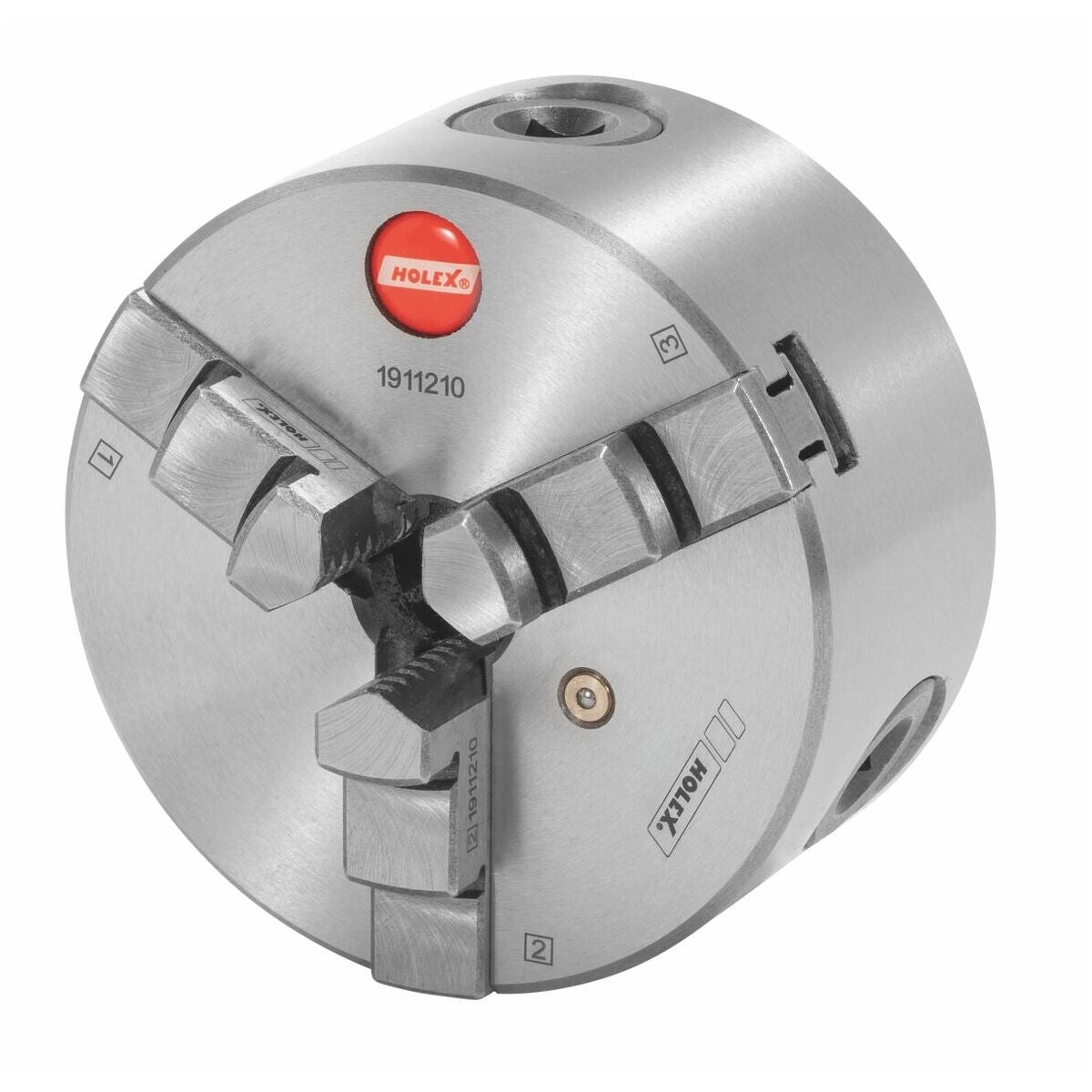

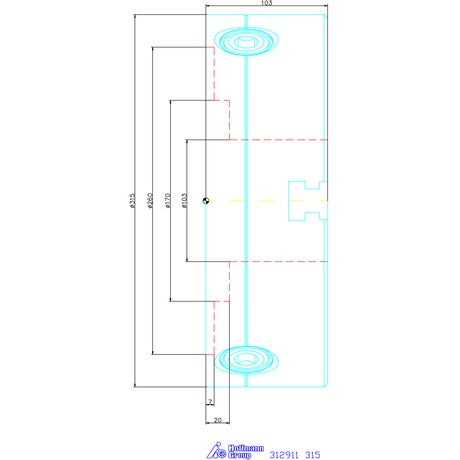

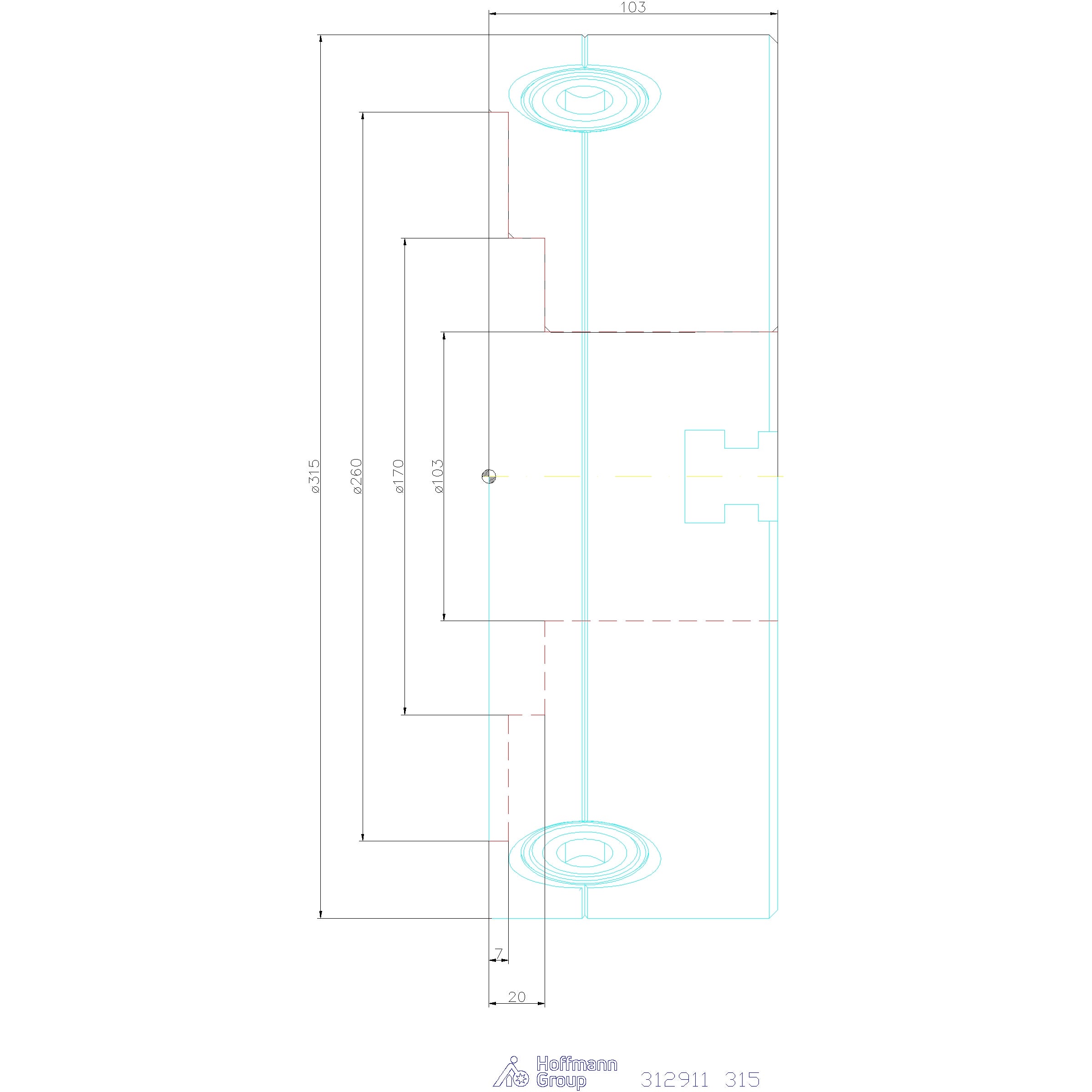

Kolmileukainen sorvinistukka, sylinterimäinen keskityskiinnitys DIN 702-4

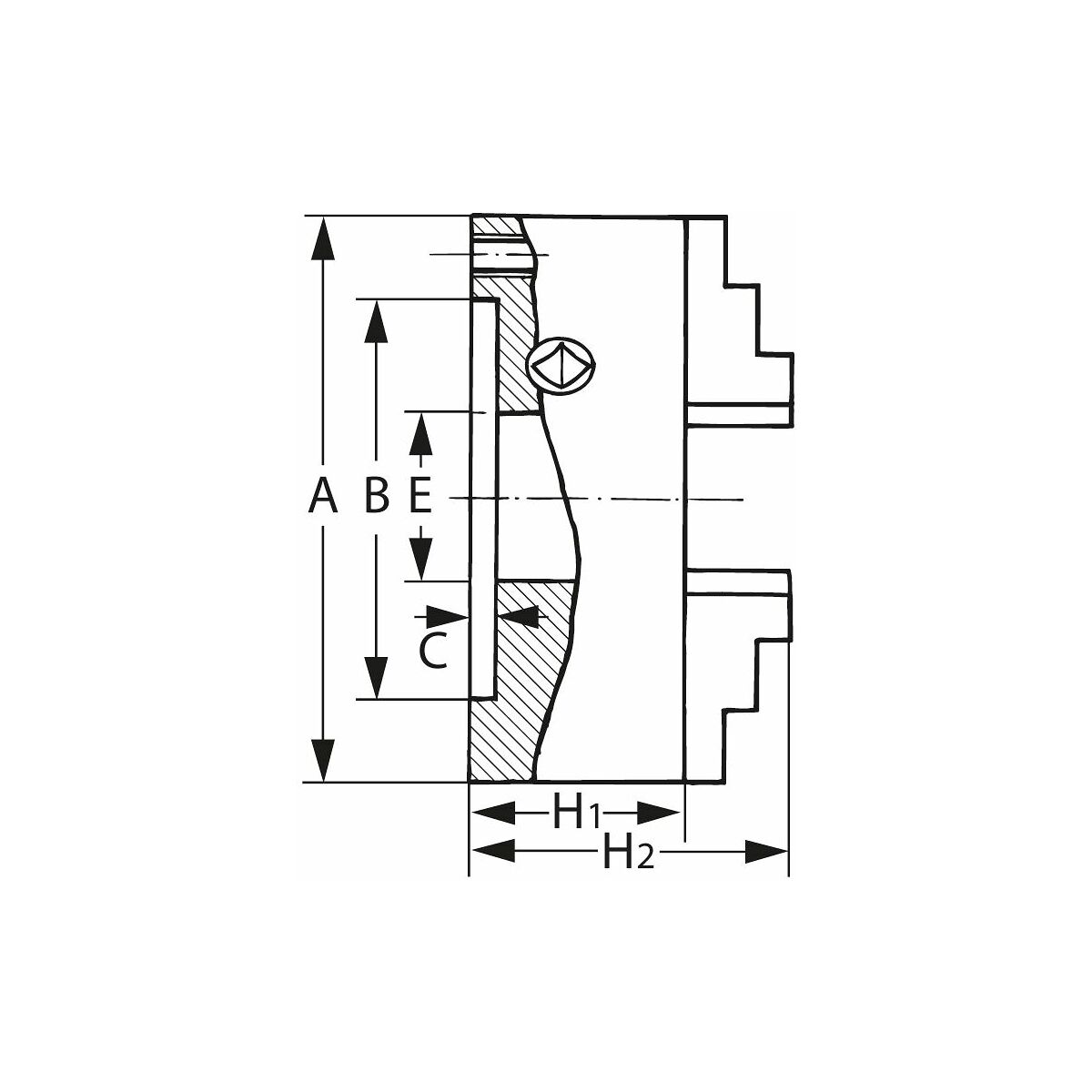

Tuotekuvaus

Normi
DIN 702-4.

Rakenne

• Manuaaliset kierukkaleuat, itsekeskittävät.
• Runko valurautaa tai terästä.
• Kierukkalevy taottu, tasapainotettu ja karkaistu.
• Kierukan sivupinnat ja leukojen kierreurat on hiottu.
• Korkea pyörintätarkkuus, tarkempi kuin DIN 6386.

Käyttötiedot

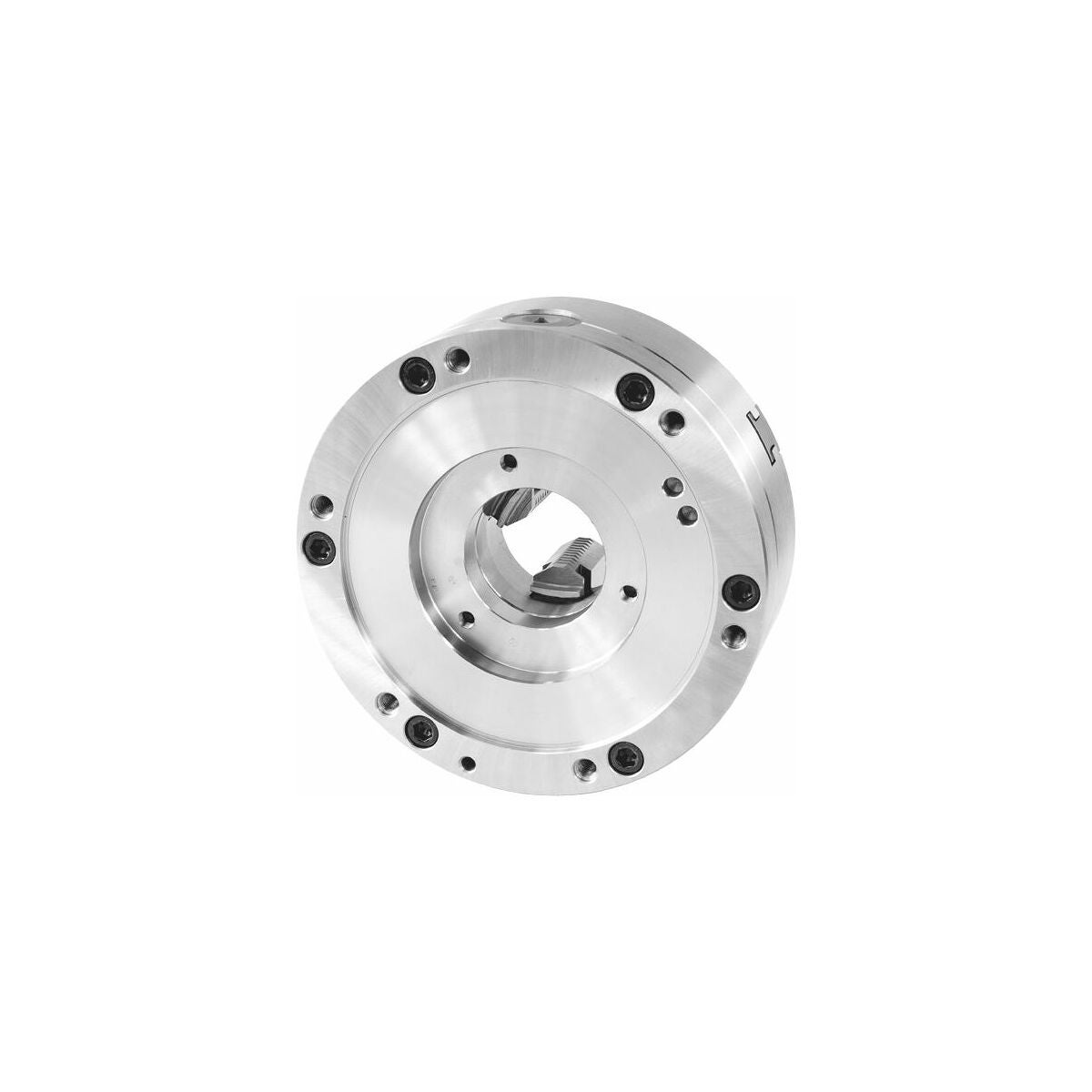

Konekarojen käyttöön, joissa on sylinterimäinen keskityskiinnitys, tai kiinnitykseen laipan avulla. Istukka kiinnitetään takapuolelta ruuveilla. Työstämättömät laipat on aina ensin sovitettava koneeseen ja sen jälkeen sorvi-istukkaan.

Toimitussisältö
Sisältää: 1 sarja = 3 karkaistua sisäleukaa, ulkopuolelta porrastetut.
1 sarja = 3 karkaistua ulkoleukaa, sisäpuolelta porrastetut.
1 istukka-avain ja kiinnitysruuvit tai -pultit sorvi-istukasta riippuen.

Erikoistarvikkeet
Vara- ja lisäleuat nro 312971 − 312986.
Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö

• Manuaalinen kierukkalevyistukka.
• Työkappaleiden keskeinen kiinnitys sorvissa ja muissa soveltuvissa työstökoneissa.
• Saa käyttää vain yhdessä lisäleukojen kanssa, tuotenumero 312971–312991.
• Tuotenrot 312906 ja 312911: sylinterimäinen keskityskiinnitys ISO 702-4:n mukaan.
• Tuotenro 312931: karanpäälle ISO 702-3:n mukaan, kierretappien ja laippamutterien kanssa.
• Kiinnitä työkappale vain, jos sorvi-istukka on ruuvattu laippaan tai konekaraan.
• Kierukkalevyä saa liikuttaa vain mukana toimitetulla turvaistukka-avaimella.
• Teolliseen käyttöön.
• Käytä vain, jos asennus on tehty ohjeiden mukaisesti ja koneen turvallisuus- ja suojalaitteet ovat täysin toimintakuntoisia.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Ei saa käyttää työkalunpitimenä tai nostolaitteena.
• Älä kiinnitä neliömäisiä työkappaleita.
• Älä käytä, jos leuoissa tai sorvi-istukassa on halkeamia tai muita vaurioita.
• Törmäyksen jälkeen muihin esineisiin ei saa käyttää uudelleen ennen täydellistä tarkastusta.
• Ei saa työstää vasaralla.
• Älä ylitä leukojen kiinnitysalueita.
• Älä kiinnitä pitkiä työkappaleita ilman lisätukea.
• Älä käytä istukka-avain paikallaan.
• Älä ylitä kaiverrettua kierroslukua.
• Älä tee omatoimisia muutostöitä.

Normi
DIN 702-4.

Rakenne

• Manuaaliset spiraalipyörälliset, itsekeskittyvät sorvinistukat.
• Runko valuraudasta tai teräksestä.
• Spiraalipyörä taottu, tasapainotettu ja karkaistu.
• Spiraalin kyljet ja leukojen kierreurat on hiottu.
• Korkea pyörintätarkkuus, tarkempi kuin DIN 6386.

Käyttötiedot
Koneen karoihin, joissa on sylinterimäinen keskityskiinnitys, tai kiinnitykseen laipan avulla. Istukka kiinnitetään takapuolelta ruuveilla. Koneistamattomat laipat on aina ensin sovitettava koneeseen ja sen jälkeen sorvinistukkaan.

Toimitussisältö
Sisältää: 1 sarja = 3 karkaistua sisäleukaa, porrastettu ulkopuolelta.
1 sarja = 3 karkaistua ulkoleukaa, porrastettu sisäpuolelta.
1 istukka-avain ja kiinnitysruuvit tai -pultit sorvinistukasta riippuen.

Erikoistarvikkeet
Vaihto- ja lisäleuat nro 312971–312986.
