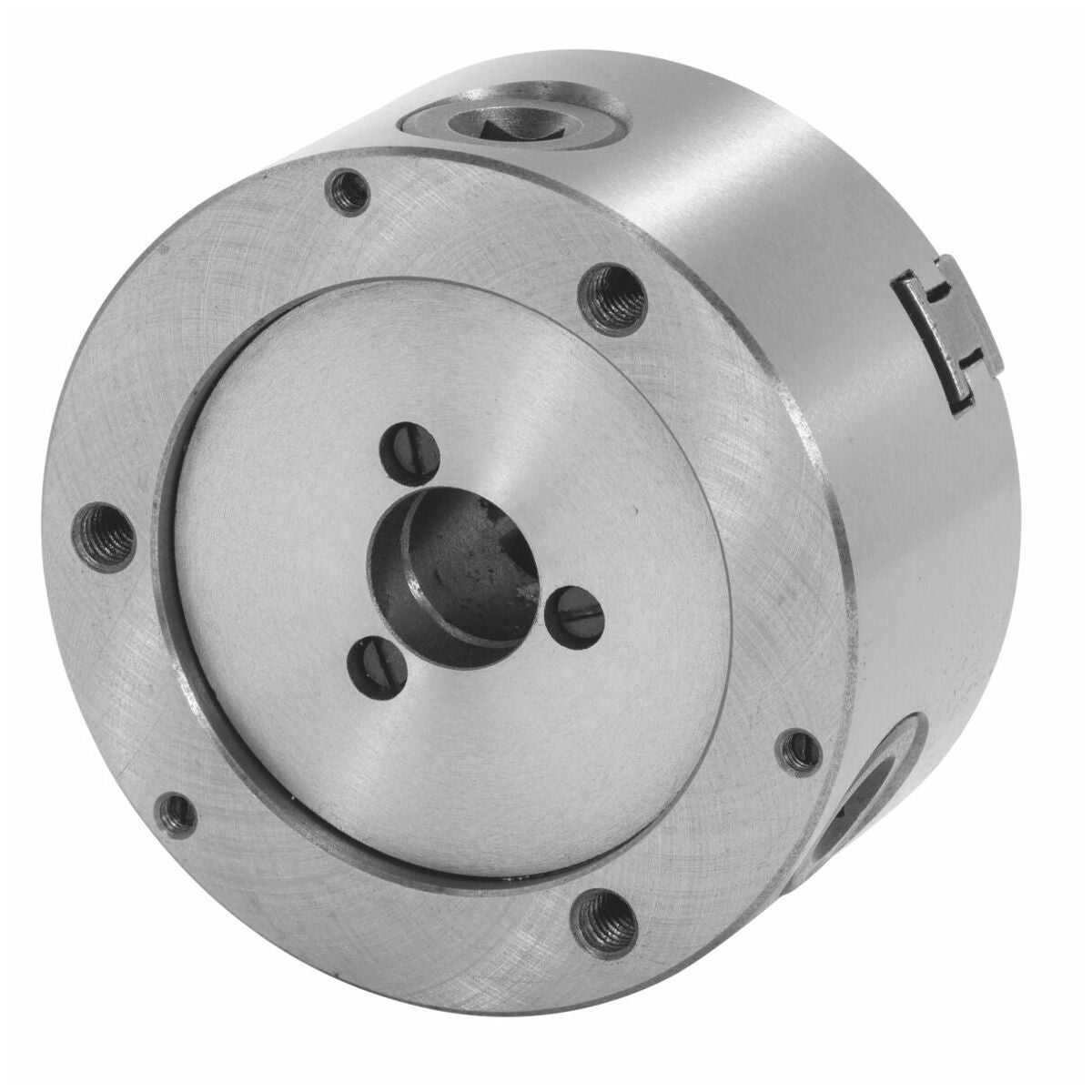

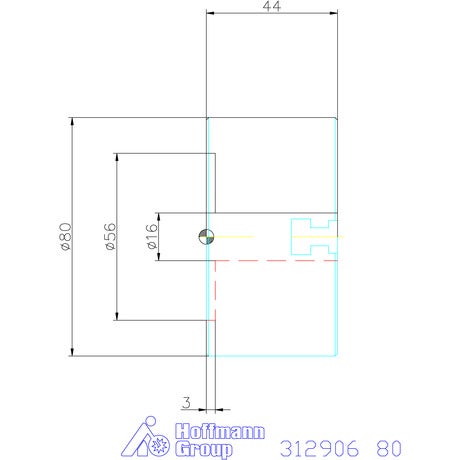

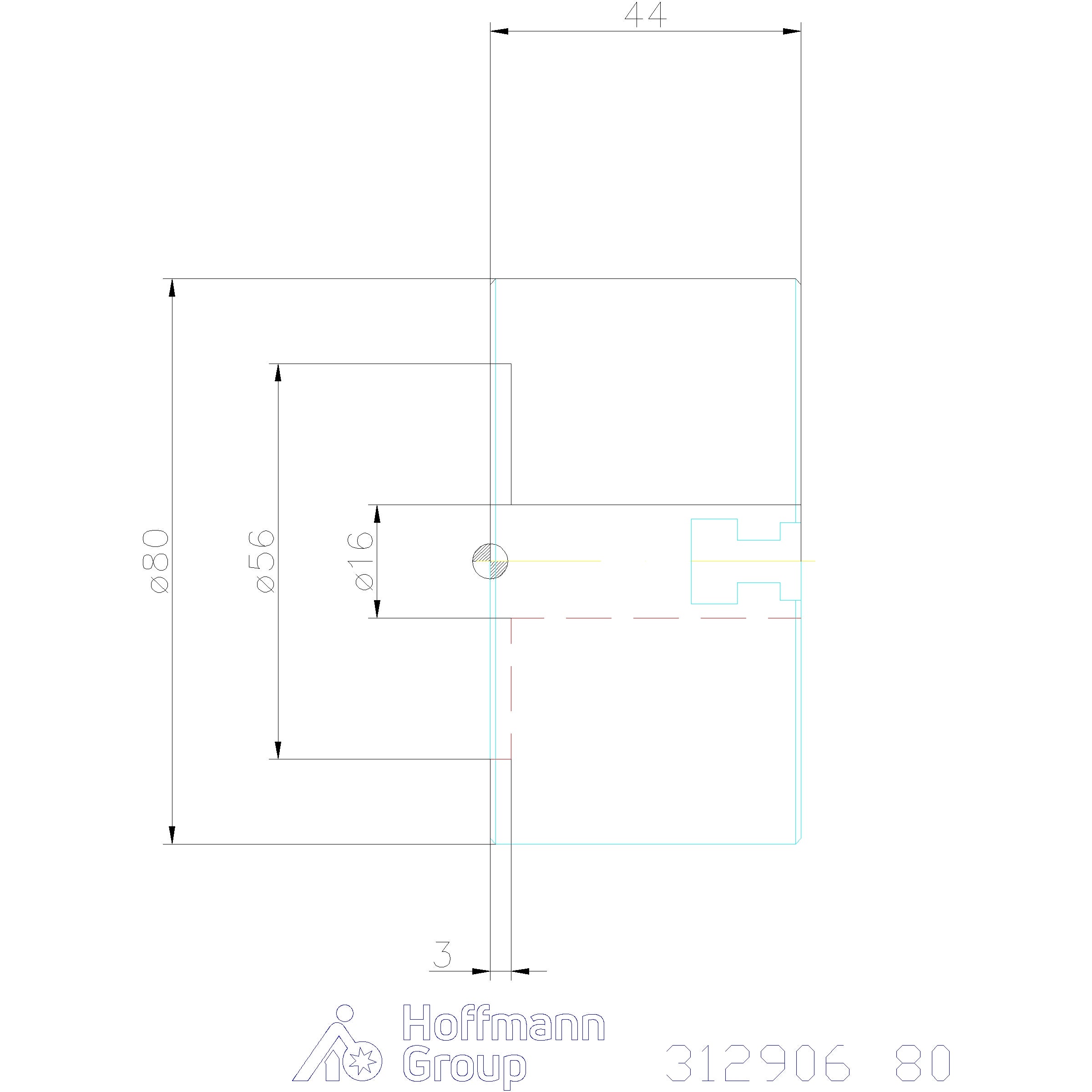

Kolmileukainen sorvausistukka, sylinterimäinen keskityskiinnitys DIN 702-4

Tuotekuvaus

Normi
DIN 702-4.

Rakenne

• Manuaaliset kierukkaleukaiset itsesentröivät sorvi-istukat.
• Runko valurautaa tai terästä.
• Kierukkalevy taottu, tasapainotettu ja karkaistu.
• Kierukan sivupinnat ja leukojen kierrepinnat ovat hiotut.
• Korkea pyörintätarkkuus, tarkempi kuin DIN 6386.

Käyttötiedot
Koneen karoille, joissa on sylinterimäinen keskityskiinnitys, tai kiinnitykseen laipan avulla. Istukka kiinnitetään takapuolelta ruuveilla. Käsittelemättömät laipat on aina sovitettava ensin koneeseen ja sitten sorvi-istukkaan.

Toimitussisältö
Sisältää: 1 sarja = 3 karkaistua sisäleukaa, ulkopuolelta porrastetut.
1 sarja = 3 karkaistua ulkoleukaa, sisältä porrastetut.
1 istukka-avain ja kiinnitysruuvit tai -pultit sorvi-istukasta riippuen.

Erikoistarvikkeet
Vara- ja lisäleuat nro 312971–312986.
Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö

• Manuaalinen kierukkalevyllinen sorvi-istukka.
• Työkappaleiden keskeinen kiinnitys sorviin ja muihin soveltuviin työstökoneisiin.
• Saa käyttää vain yhdessä lisäleukojen kanssa, tuotenro 312971–312991.
• Tuotenro 312906 ja 312911: sylinterimäinen keskityskiinnitys ISO 702-4:n mukaan.
• Tuotenro 312931: karanpäälle ISO 702-3:n mukaan, kierretangoilla ja laippamuttereilla.
• Kiinnitä työkappale vain, jos sorvi-istukka on ruuvattu laippaan tai koneen karaan.
• Kierukkalevyä saa liikuttaa vain mukana toimitetulla turvaistukka-avaimella.
• Teolliseen käyttöön.
• Käytä vain, jos asennus on tehty ohjeiden mukaan ja koneen turva- ja suojalaitteet ovat täysin toimintakuntoisia.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Ei saa käyttää työkalunpitimenä tai nostolaitteena.
• Älä kiinnitä nelikulmaisia työkappaleita.
• Älä käytä, jos leuoissa tai sorvi-istukassa on halkeamia tai muita vaurioita.
• Törmäyksen jälkeen muihin esineisiin ei saa käyttää uudelleen ennen täydellistä tarkastusta.
• Älä muokkaa vasaralla.
• Älä ylitä leukojen kiinnitysalueita.
• Älä kiinnitä pitkiä työkappaleita ilman lisätukea.
• Älä käytä avain paikallaan.
• Älä ylitä kaiverrettua kierroslukua.
• Älä tee omatoimisia muutoksia.

Normi
DIN 702-4.

Malli

• Manuaaliset sorvausistukat kierukkalevyllä, itseään keskittävät.
• Runko valuraudasta tai teräksestä.
• Kierukkalevy taottu, tasapainotettu ja karkaistu.
• Kierukan sivupinnat ja leukojen kierreurat on hiottu.
• Korkea pyörintätarkkuus, tarkempi kuin DIN 6386.

Käyttötiedot
Konekarojen käyttöön, joissa on sylinterimäinen keskityskiinnitys, tai kiinnitykseen laipan avulla. Istukka kiinnitetään takapuolelta ruuveilla. Koneistamattomat laipat on aina ensin sovitettava koneeseen ja sen jälkeen sorvausistukkaan.

Toimitussisältö
Sisältää: 1 sarja = 3 karkaistua sisäleukaa, ulkopuolelta porrastettu.
1 sarja = 3 karkaistua ulkoleukaa, sisältä porrastettu.
1 istukka-avain ja kiinnitysruuvit tai -pultit sorvausistukasta riippuen.

Erikoistarvikkeet
Vara- ja lisäleuat nro 312971–312986.
