Energia- ja mediayksikkö Mcb/1

Tuotekuvaus

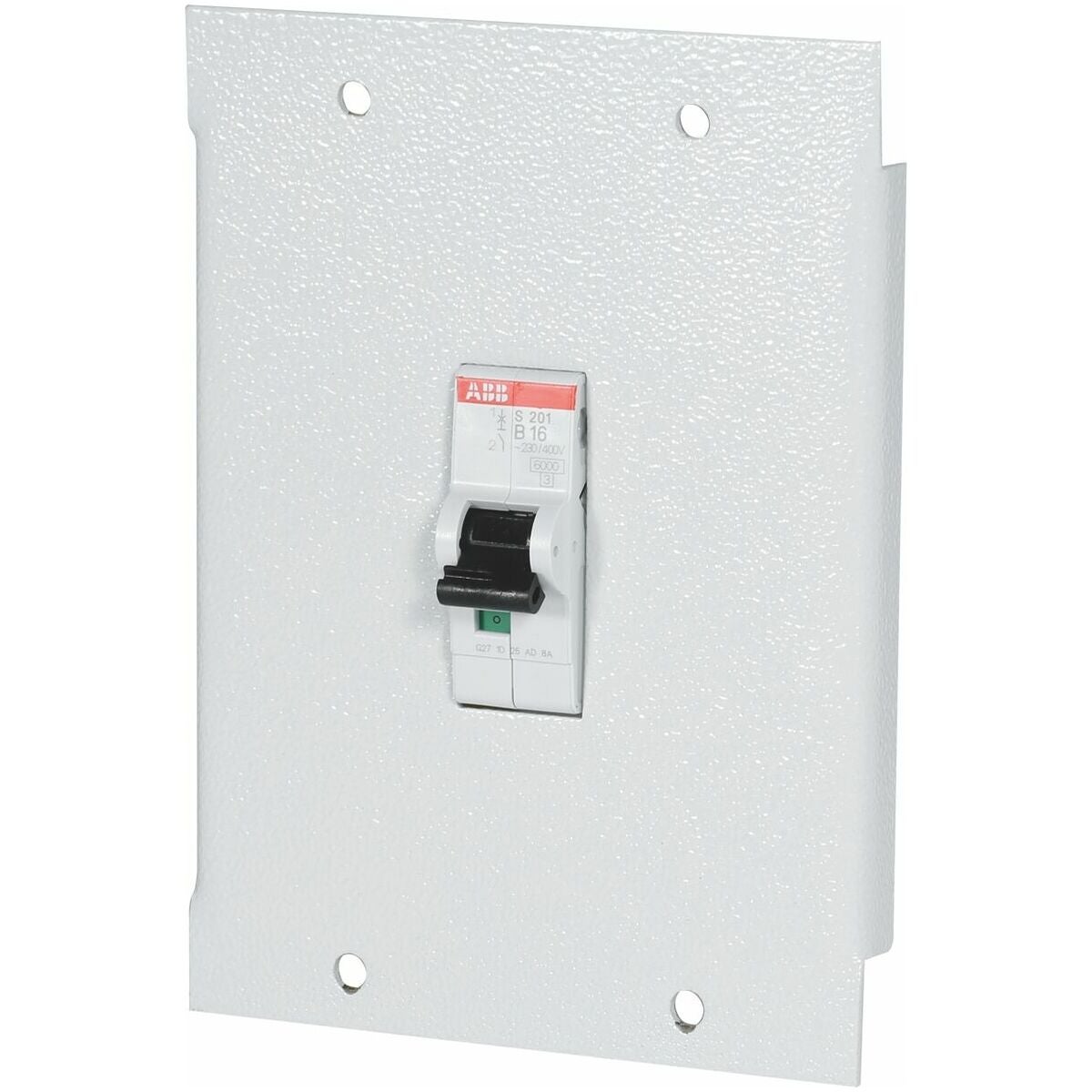

1-napainen johdonsuojakatkaisija, laukaisukäyrä B, kytkentätilan merkkiväri Punainen ON / Vihreä OFF

Sopii
Nro 925885, 927325–927329, 928411–928413, 928421, 928441–928444, 928500 ja 928510.

Kuvaus
Tekniset tiedot teollisille plug-in-järjestelmille (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
Plug and play -liitäntäperiaate. Jännitteiset moduulit on esivalmistettu liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491 koko 3 suoraan liitäntään jakoblokkiin. Moduuli 928470 koko CEE400/5 esivalmistettu liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491 koko 5.

Maalaus
Vaaleanharmaa RAL 7035, jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistoketyypeillä. Pistoketyypistä johtuen eri maissa saatetaan tarvita erilaisia pistokkeita.
Saksa/DE: tyyppi F
Sveitsi/CH: tyyppi J
Italia/IT: tyyppi L
Ranska/FR: tyyppi E
Tšekki/CZ: tyyppi E
Englanti/GB: tyyppi G
Tanska/DK: tyyppi K
USA/US: tyyppi B

Huomautus

• Yksilöllisessä varustelussa moduuleilla on varmistettava, ettei mediarajakokoyksiköiden enimmäismäärää ylitetä.
• Tuotenro 928470 koko US110V/1 ja US110V/2 saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
• Ensimmäinen kytkentä sekä pistokkeiden tai pistorasioiden liittäminen johtimiin saa tehdä vain valtuutettu sähköasentaja.
