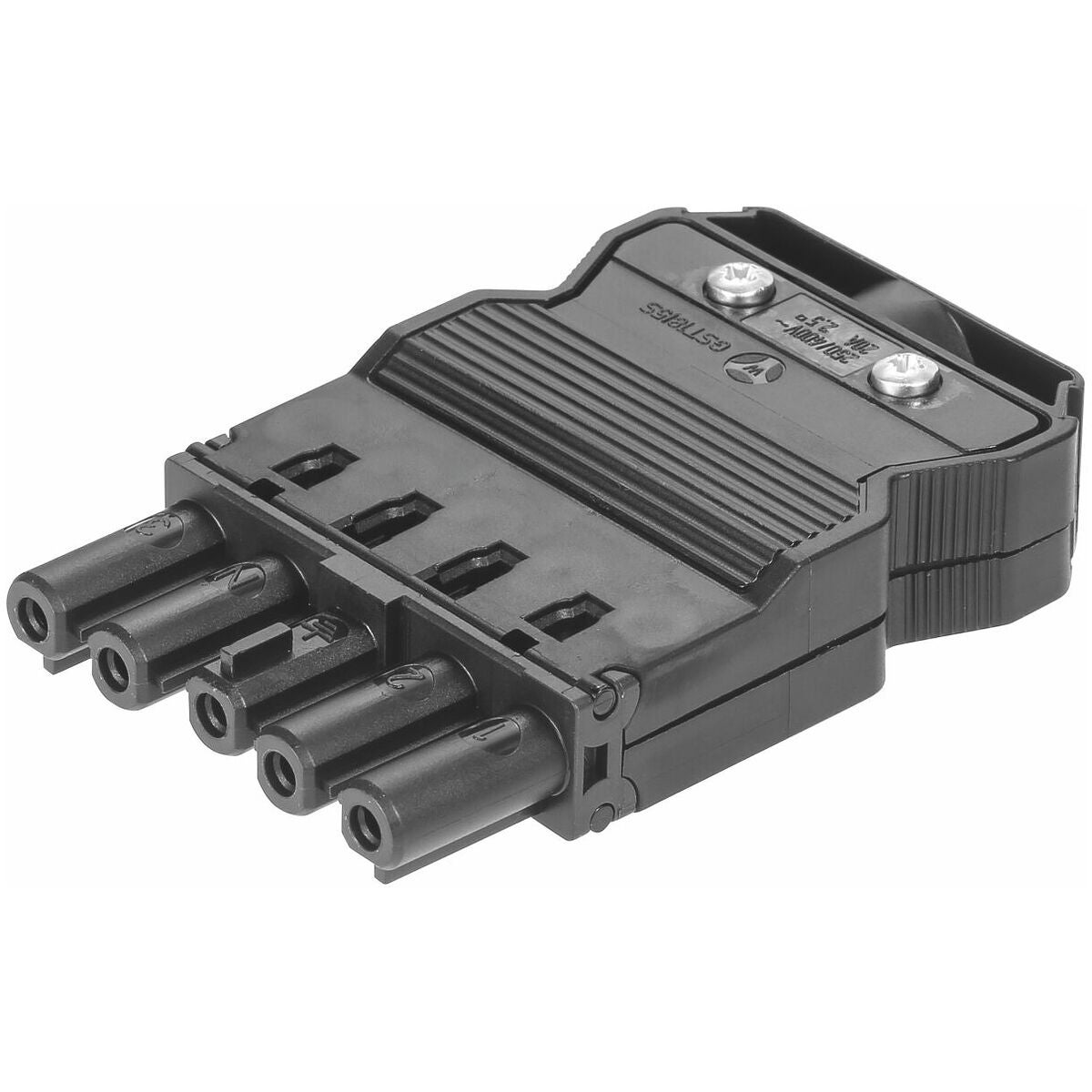

Tuloliitin

Tuotekuvaus

Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Enimmäisliitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitus vaihtovirralla: 3,6 kW.
• Kokonaiskuormitus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralle (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Huomautus
Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkennän johtimiin saa suorittaa vain valtuutettu sähköasentaja!Rakenne
Syöttöpistoke tarvitaan jakelulohkon nro 928492 koko 5/1+3/6 syöttöön. Se on vastakappale tuotteelle nro 928491 koko 5.

Toiminta
IP20: Suojaus vieraiden esineiden tunkeutumista vastaan, kun ⌀ < 12 mm, mutta kosketusta tulisi välttää; lisäksi ei suojaa vettä vastaan.

Kuvaus
Teollisten pistoliitäntäjärjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,6 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapelien johtimen poikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Huomautus
Ensimmäisen liitännän sekä liittimien tai pistorasioiden kytkemisen johtoihin saa suorittaa vain valtuutettu sähköasentaja!

Tekniset tiedot

Tuotetiedot
