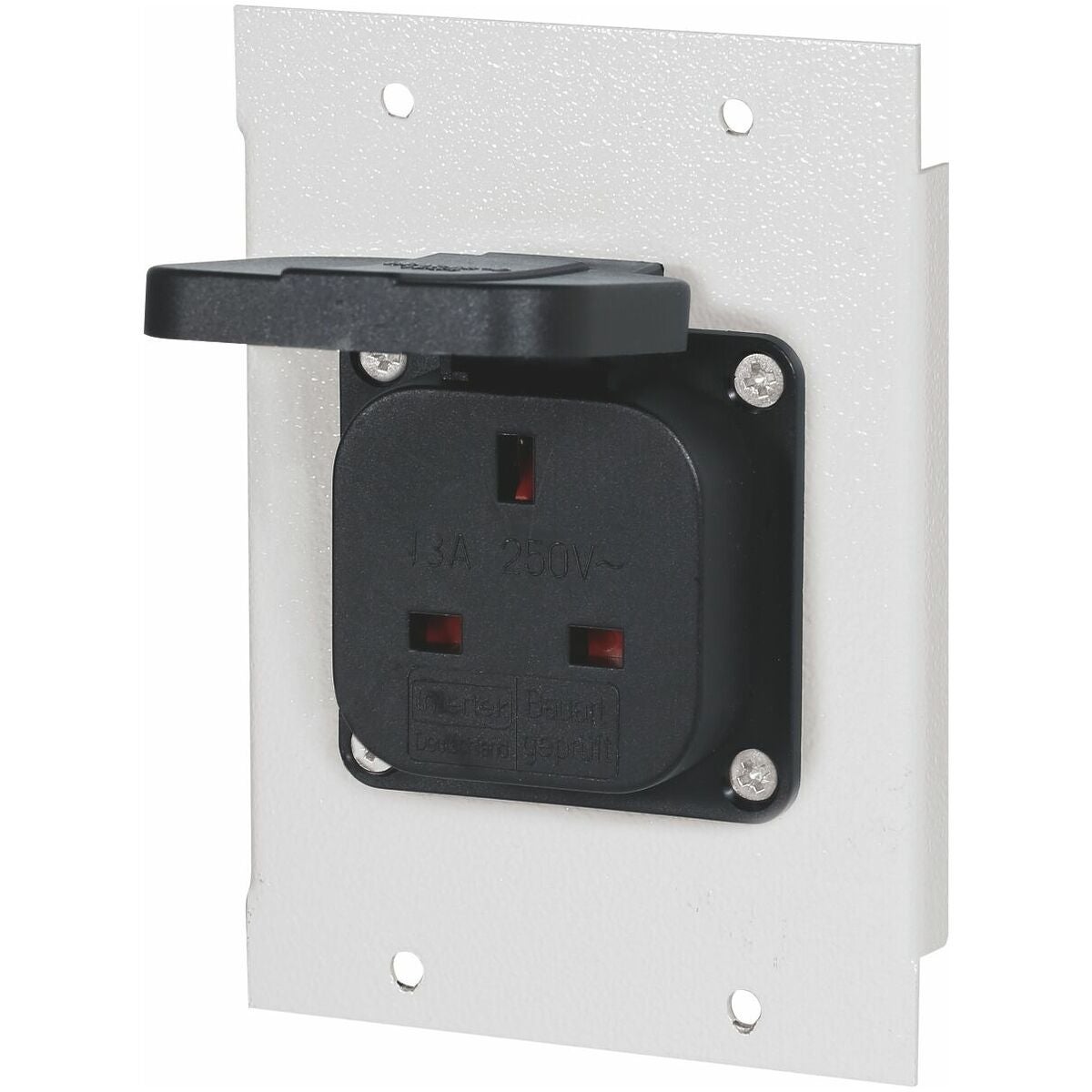

Energia- ja mediayksikkö Gb250v/1

!

Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
G928470GB250V/1
Varastotilanne
Värivalikoima: RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Maadoitettu pistorasia, jossa kääntyvä kansi

Sopii
Nro 925885, 927325–927329, 928411–928413, 928421, 928441–928444, 928500 ja 928510.

Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

  • Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
  • Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
  • Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
  • Esivalmistettujen kaapeleiden johdinpoikkipinta-ala:
    3 × 1,5 mm2 vaihtovirralla (L, N, PE)
    5 × 1,5 mm2 kolmivirralla (L1, L2, L3, N, PE)
  • Suojausluokka 1
  • Kotelointiluokka IP 20.

Toteutus
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistotulppa.
Plug-and-play-pistoperiaate. Jännitteiset moduulit on esivalmistettu liitäntäkaapelilla ja 3-napaisella pistotulpalla nro 928491, koko 3, suoraa liitäntää varten jakolohkoon. Moduuli 928470, koko CEE400/5, esivalmistettu liitäntäkaapelilla ja 5-napaisella pistotulpalla nro 928491, koko 5.

Maalaus
Vaaleanharmaa RAL 7035, jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistotulppatyypeillä. Pistotulppatyypistä johtuen eri maissa voi olla tarpeen käyttää muita pistotulppia.
Saksa/DE: Tyyppi F
Sveitsi/CH: Tyyppi J
Italia/IT: Tyyppi L
Ranska/FR: Tyyppi E
Tšekki/CZ: Tyyppi E
Englanti/GB: Tyyppi G
Tanska/DK: Tyyppi K
USA/US: Tyyppi B

Huomautus

  • Yksilöllisessä varustelussa moduuleilla on varmistettava, ettei mediatankojen jakoyksiköiden enimmäismäärää ylitetä.
  • Tuotenro 928470, koko US110V/1 ja US110V/2, saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
  • Ensimmäisen liitännän sekä pistotulppien tai pistorasioiden liittämisen johtoihin saa suorittaa vain valtuutettu sähköasentaja.
    • <Toteutus
    Kaikki energiansyöttömoduulit on suunniteltu maadoitettuina pistorasioina (Schuko) ja ne täyttävät suojausluokan I vaatimukset.



    Sopii
    Nro 925885, 927325–927329, 928411–928413, 928421, 928441–928444, 928500 ja 928510.

    Kuvaus
    Tekniset tiedot teollisille plug-in-järjestelmille (nro 928490; 928491; 928492):

    • Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
    • Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
    • Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
    • Esivalmistettujen kaapeleiden johdinpoikkipinta:
      3 × 1,5 mm2 vaihtovirralla (L, N, PE)
      5 × 1,5 mm2 kolmivirralla (L1, L2, L3, N, PE)
    • Suojausluokka 1
    • Kotelointiluokka IP 20.

    Rakenne
    Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
    Plug and play -liitäntäperiaate. Jännitteiset moduulit on esivalmistettu liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491 koko 3 suoraan liitäntään jakoblokkiin. Moduuli 928470 koko CEE400/5 esivalmistettu liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491 koko 5.

    Maalaus
    Vaaleanharmaa RAL 7035, jauhemaalattu.

    Käyttötiedot
    Alla kuvaamme pistorasiamallimme eri pistoketyypeillä. Pistoketyypistä johtuen eri maissa saatetaan tarvita erilaisia pistokkeita.
    Saksa/DE: tyyppi F
    Sveitsi/CH: tyyppi J
    Italia/IT: tyyppi L
    Ranska/FR: tyyppi E
    Tšekki/CZ: tyyppi E
    Englanti/GB: tyyppi G
    Tanska/DK: tyyppi K
    USA/US: tyyppi B

    Huomautus

    • Yksilöllisessä varustelussa moduuleilla on varmistettava, ettei mediarajakokoyksiköiden enimmäismäärää ylitetä.
    • Tuotenro 928470 koko US110V/1 ja US110V/2 saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
    • Ensimmäinen kytkentä sekä pistokkeiden tai pistorasioiden liittäminen johtimiin saa tehdä vain valtuutettu sähköasentaja.

    Tekniset tiedot

    Tuotetyyppi Energiamoduuli
    Värivalinta RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003
    Materiaalin paksuus 1.5 mm
    Leveys 100 mm
    Paino 0,2 kg
    Korkeus 137 mm
    Liitäntätyyppi, tulo GST-pistokejärjestelmä
    Nimellisjännite 250 V
    Leveys 100 mm
    Paino 0.2 kg
    Korkeus 137 mm
    Toteutus Maadoitettu pistorasia, jossa kääntyvä kansi
    Pistorasian tyyppi G
    Virtakytkin ei
    Jaon yksikkö 1E
    Virtatyyppi AC
    Jaotusyksiköitä enintään 1E
    Nimellisvirta 13 A
    Kuvaus Sukopistorasia, saranakansi
    Pistorasioiden lukumäärä (tyyppi G) 1

    Tuotetiedot

    Tuotenumero G928470GB250V/1
    EAN 4062406116804
