Energia- ja mediayksikkö 0/2

Tuotekuvaus

Sopii
Nro 925885, 927325–927329, 928411–928413, 928421, 928441–928444, 928500 ja 928510.

Kuvaus
Teollisten plug-in-järjestelmien tekniset tiedot (nro 928490; 928491; 928492):

• Suurin liitäntäarvo 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapelien johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Teräslevystä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
Plug and play -liitäntäperiaate. Jännitteiset moduulit ovat esivalmistettuja liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491, koko 3, suoraa liitäntää varten jakolohkoon. Moduuli 928470, koko CEE400/5, esivalmistettuna liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491, koko 5.

Maalaus
Vaaleanharmaa RAL 7035 jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistotulppatyypeillä. Pistotulppatyypistä johtuen muissa maissa voi olla tarpeen käyttää toisentyyppisiä pistotulppia.
Saksa/DE: tyyppi F
Sveitsi/CH: tyyppi J
Italia/IT: tyyppi L
Ranska/FR: tyyppi E
Tšekki/CZ: tyyppi E
Englanti/GB: tyyppi G
Tanska/DK: tyyppi K
USA/US: tyyppi B

Huomautus

• Kun varustat moduuleilla yksilöllisesti, varmista, ettei mediatankojakoyksiköiden enimmäismäärä ylity.
• Tuotenro 928470, koko US110V/1 ja US110V/2, saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V, _LINK.
• Ensimmäisen liitännän sekä pistotulppien tai pistorasioiden liittämisen johtoihin saa tehdä vain valtuutettu sähköasentaja.
<Rakenne

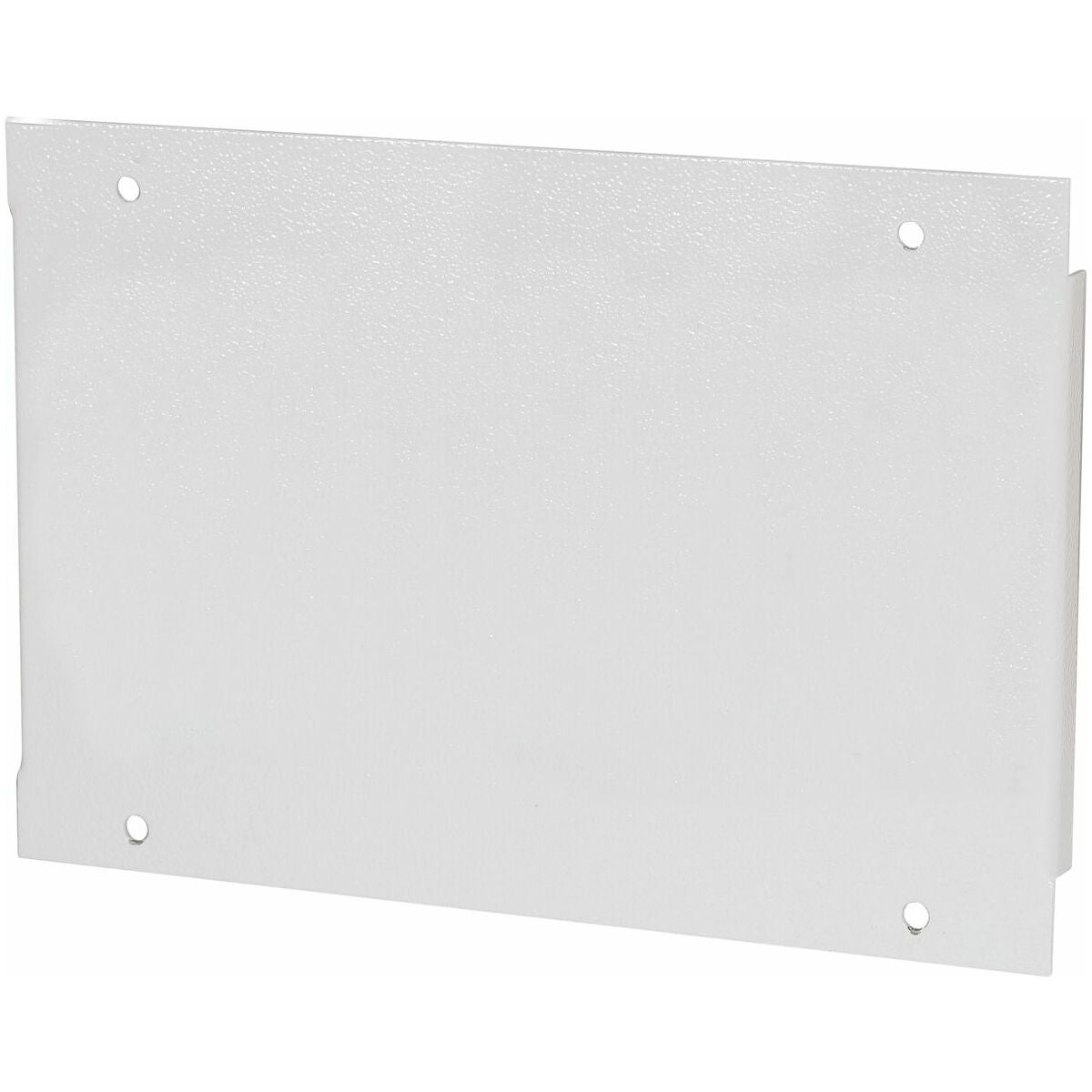

Pohjalevy / tyhjämoduuli energiatankoon / mediatankoon.




Sopii
Nro 925885, 927325–927329, 928411–928413, 928421, 928441–928444, 928500 ja 928510.

Kuvaus
Tekniset tiedot teollisille plug-in-järjestelmille (nro 928490; 928491; 928492):

• Suurin liitäntäteho 230 V AC, 16 A tai 400 V AC, 16 A.
• Kokonaiskuormitettavuus vaihtovirralla: 3,5 kW.
• Kokonaiskuormitettavuus kolmivirralla: 10,5 kW.
• Esivalmistettujen kaapeleiden johdinpoikkipinta:
  3 × 1,5 mm² vaihtovirralla (L, N, PE)
  5 × 1,5 mm² kolmivirralla (L1, L2, L3, N, PE)
• Suojausluokka 1
• Kotelointiluokka IP 20.

Rakenne
Teräslevyä, modulaarinen rakenne. Kaikissa energiakomponenteissa on kaapeli ja pistoke.
Plug and play -liitäntäperiaate. Jännitteiset moduulit on esivalmistettu liitäntäkaapelilla ja 3-napaisella pistokkeella nro 928491 koko 3 suoraan liitäntään jakoblokkiin. Moduuli 928470 koko CEE400/5 esivalmistettu liitäntäkaapelilla ja 5-napaisella pistokkeella nro 928491 koko 5.

Maalaus
Vaaleanharmaa RAL 7035, jauhemaalattu.

Käyttötiedot
Alla kuvaamme pistorasiamallimme eri pistoketyypeillä. Pistoketyypistä johtuen eri maissa saatetaan tarvita erilaisia pistokkeita.
Saksa/DE: tyyppi F
Sveitsi/CH: tyyppi J
Italia/IT: tyyppi L
Ranska/FR: tyyppi E
Tšekki/CZ: tyyppi E
Englanti/GB: tyyppi G
Tanska/DK: tyyppi K
USA/US: tyyppi B

Huomautus

• Yksilöllisessä varustelussa moduuleilla on varmistettava, ettei mediarajakokoyksiköiden enimmäismäärää ylitetä.
• Tuotenro 928470 koko US110V/1 ja US110V/2 saa asentaa vain yhdessä seuraavien moduulien kanssa: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
• Ensimmäinen kytkentä sekä pistokkeiden tai pistorasioiden liittäminen johtimiin saa tehdä vain valtuutettu sähköasentaja.

Tekniset tiedot

Tuotetyyppi	Energiamoduuli
Värivalinta	RAL 9002, 7035, 7005, 7016, 6011, 5018, 5012, 5011, 5005, 3003
Materiaalin paksuus	1.5 mm
Leveys	200 mm
Paino	0.2 kg
Korkeus	137 mm
Leveys	200 mm
Paino	0.2 kg
Korkeus	137 mm
Jaon yksikkö	2E
Jaotusyksiköitä enintään	2E

Tuotetiedot

Tuotenumero	G9284700/2
EAN	4062406182670
