HCT TorqueControl Bundle HCT-momentti-/kulma-avain + HCT vääntömomentin tarkastuslaite

Tuotekuvaus

Standardi
Tarkastettu normin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: Myötäpäivään ±2 %, vastapäivään ±3 %.
Kääntökulma: ±1° mittausalueelle 100° asti, ±1 % mittausalueelle alkaen 100°:sta.

Malli

• Näyttö: Iso, voimakaskontrastinen, katselukulmasta riippumaton 2,8 tuuman TFT-näyttö, jossa on kaksoisasteikko. Akku- ja muistinäyttö. Vääntömomentti ja kiertokulma näkyvissä samaan aikaan.
• Näyttö: Peak (huippuarvo) ja Track (jatkuva).
• Tilat: Vääntömomentin näyttö; vääntömomentin aktivointi; kiertokulman aktivointi; vääntömomentin aktivointi ja kiertokulman valvonta; kiertokulman aktivointi ja vääntömomentin valvonta. 100 yksittäistä ruuvaustapaa voidaan ohjelmoida. Toistuvat liitokset voidaan koota prosessisuunnitelmaksi (10 prosessisuunnitelmaa, jotka sisältävät à 10 liitosta). Liitokset ja prosessisuunnitelmat voidaan ohjelmoida sekä suoraan avaimessa että myös mukavasti sovelluksella.
• Mahdolliset langattomat sovellukset: HCT Windows-sovellus ja HCT-mobiilisovellus. Mittaus-/tarkastuslaitteessa on kaksisuuntainen liittymä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin vaaditaan Bluetooth®-dongle 498999 STICK (lisenssi) ja Windows-sovellusohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavilla maksutta iOS-ja Android-laitteisiin.
• Muistitila: 1000 mittausarvoa aikaleiman kanssa (sisältää päivämäärän ja kellonajan). Tallennuksen avaimeen voi ottaa pois käytöstä manuaalisesti, kun HID-yhteys päätelaitteeseen on luotu.
• Datalähtö: Bluetooth® tai USB-C mahdollinen. Bluetooth®-yhteyden kautta: Sovellusten kautta .csv-tiedostona tai suoraan momenttiavaimessa HID-liittymän kautta helppoon ja mukavaan digitaaliseen dokumentointiin. USB-C-liittymä: Tiedot voidaan viedä .csv-tiedostona.
• Radiolaitelupa: Bluetooth®-liittymän sisältävillä momenttiavaimilla on pätevä radiolaitelupa kaikissa EU-maissa, Sveitsissä, Norjassa, Turkissa, Yhdistyneessä kuningaskunnassa, USA:ssa ja Meksikossa.
• Salasanasuojaus: mahdollinen suojaamaan asiattomalta pääsyltä valikkoon (pääsalasana) sekä ruuvaustapausten ja prosessisuunnitelmien suojaukseen. Lisäksi voidaan säätää, että työskentelyn jatkaminen ruuvin väärän kiristyksen jälkeen on mahdollista vain salasanan syöttämisen jälkeen.
• Varoitussignaalit ovat haptisia (värinä), optisia (värinmuutos näytössä, jokaisesta paikasta hyvin näkyvä 360°:n LED jossa on 'liikennevalotoiminto') ja akustisia (summeri). Ennakkovaroituksen ajankohdan voi säätää yksilöllisesti. Esivaroitusajankohdan voi asettaa yksilöllisesti.
• Helppo pistomitan syöttö: Työkaluille, joiden mitta-asteikko on muuttunut, tarvitsee syöttää vain uusi arvo. Vaivalloisia laskutoimituksia kaavoilla ei tarvita.
• Suojaluokka IP40.
• Momentti-/kulma-avaimen 2K-kahvassa on erityinen ergonomia ja suuri voimansiirto.
• Kestää öljyjä, rasvaa, polttoaineita, jarrunesteitä ja Skydrolia.
• Kielet: Saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin mahdollista.
• Avaimen kellonaika ja päivämäärä päivittyvät automaattisesti, heti kun yhteydessä sovellukseen.
• Ohjelmistoversion ja sarjanumeron, kuormituslaskurin ja kalibrointipäivän näyttö.
• Kalibrointimuistutus: kuormitusmäärän jälkeen.

Tarkkuus kohtaa hallinnan – maksimaalinen turvallisuus jokaisessa ruuviliitoksessa.

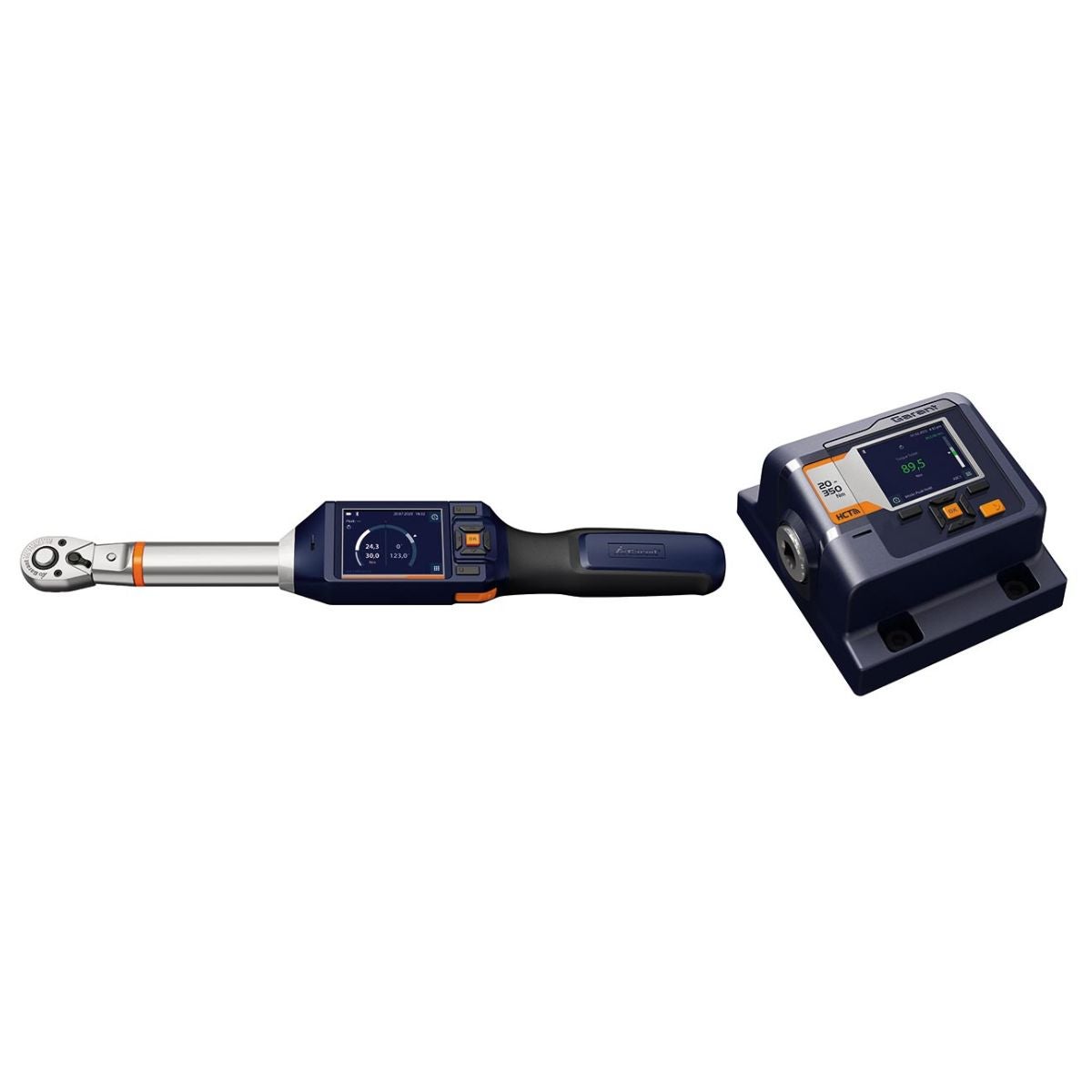

Tämä paketti yhdistää korkealaatuisen HCT-momenttiavaimen nro 655010 ja siihen sopivan vääntömomentin tarkastuslaitteen HCT nro 654410, ja tarjoaa näin kattavan ratkaisun vääntömomenttiarvojen hallittuun kiristämiseen ja säännölliseen tarkistamiseen. Tarkastuslaite mahdollistaa asetettujen vääntömomenttien nopean ja luotettavan tarkastuksen suoraan paikan päällä tai koetelineessä.
Mittayksikkö: Nm, lbfft, lbfin.

Käyttötiedot
Piirustuksen ja kaavan selite:

L₁ = vivun pituus ilman vaihtopäätä
l₂ = momenttiavaimen säädetty pistomitta
L₃ = vivun pituus, mukaan lukien kalibrointipistomitta
L₄ = vaihtopään selvitetty pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
Kun vääntömomentin tarkistuslaitetta HCT käytetään yhdessä HCT-momenttiavaimen kanssa:

• HCT-momenttiavaimen HCT ja vääntömomentin tarkistuslaitteen HCT lukemat näytetään samanaikaisesti mittaus-/tarkastuslaitteen näytössä.
• Näyttää ja arvioi automaattisesti HCT-momenttiavaimen ja vääntömomentin tarkistuslaitteen HCT saavutetut huippuarvot.
• Ylikuormituksen vuoksi lukkiutuneet HCT-momenttiavaimet voidaan ottaa uudelleen käyttöön vääntömomentin tarkistuslaitteen avulla. (Aktivoinnin jälkeen on suositeltavaa kalibroida HCT-momenttiavain).

HCT - Hoffmann Group Connected Tools
langattoman siirron edut Bluetoothilla:

• Helppo tiedonsiirto: Mittaustulos lähetään napin painalluksella suoraan tietokonesovellukseen (esim. Excel tai Word) tai älypuhelmeen - donglea e tarvita.
• Liikkumavapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumattomuus: Mittaukset voidaan tehdä suoraan koneessa ja lähettää langattomasti sovellukseen.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä - useiden mittauslaitteiden yhdistäminen mahdollista.

Toimituksen sisältö
USB-C-tiedonsiirtokaapeli, suuntaa vaihtava räikkä ja poistonuppi, 1 tavallinen li-ioniakku tyyppiä 18650 3,6V / 3400 mAh (ladattavissa suoraan työkalussa USB-C-pistokkeen kautta). Mukana kestävä muovilaukku.

Ohje
Tekniset tiedot koskevat elektronista momentti-/kulma-avainta nro 655010.
Sopivat lisäakut löytävät nrosta 081574 koko 3500. Laturi neljälle akulle on saatavilla lisävarusteena: 081590 koko 4ULTRA. Kiinnitin momenttiavaimen pidikkeelle tai ripustimelle on saatavana numerolla 655039, koko 1.
Toimituksen sisältö
Elektroninen momentti-/kulma-avain nro 655010 12 ja vääntömomentin tarkastuslaite nro 654410 12.

Käyttötarkoitus
Käyttötarkoitus

• Ruuvien tai mutterien hallittuun kiristämiseen tai avaamiseen.
• Kiristys vasta- ja myötäpäivään.
• Huomioi käytetyn vaihtopään tai jatkokappaleen jakomitta ja mukauta tarvittavalla tavalla.
• Teolliseen käyttöön.
• Anna ennen käyttöä lämmetä huoneenlämpötilaan vähintään 30 minuuttia.
• Käytä vain tukevassa asennossa ja paikassa, jossa on riittävästi tilaa liikkua.
• Pidä kahva puhtaana.
• Puhdista likainen avain ennen käyttöä.
• Tarkista ennen käyttöä teknisesti moitteeton ja käyttöturvallinen kunto.
• Käytä ainoastaan teknisesti moitteettomassa ja käyttöturvallisessa tilassa.
• Käytä putoamisen tai muihin esineisiin tapahtuneen törmäyksen jälkeen vasta täydellisen tarkastuksen ja kalibroinnin jälkeen.
• Käytä vain vaihtopäiden kanssa, joiden muoto ja malli ovat sopivia.
• Toimita säännöllisesti kalibroitavaksi ja säädettäväksi.
• Peitä käyttämättömät holkit aina.

Väärinkäyttö

• Tärinää, nykäiseviä liikkeitä, tärähdyksiä ja iskuja on vältettävä.
• Älä ylitä momenttiavaimen, avainhylsyn, vaihtopään ja kierreliitoksen suurinta sallittua vääntömomenttia.
• Älä käytä iskutyökaluna, älä viskaa.
• Avaa kotelo ainoastaan paristokannesta pariston vaihtoa varten.
• Älä käytä räjähdysvaarallisissa tiloissa.
• Älä altista suurelle kuumuudelle, suoralle auringonpaisteelle, avotulelle tai nesteille.
• Käyttö ei ole sallittu ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee luvattomia muutoksia ja muunnoksia.

Tekniset tiedot
