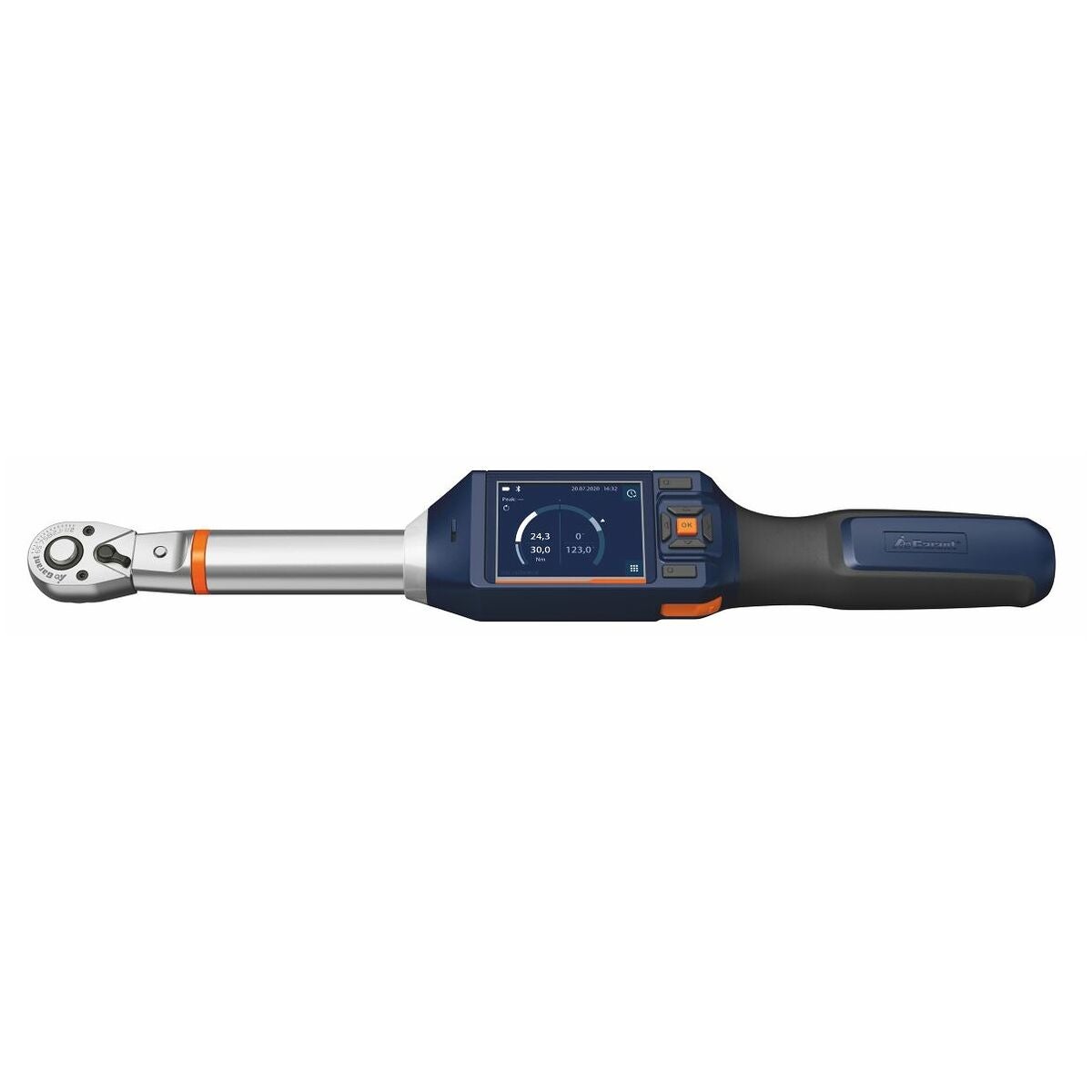

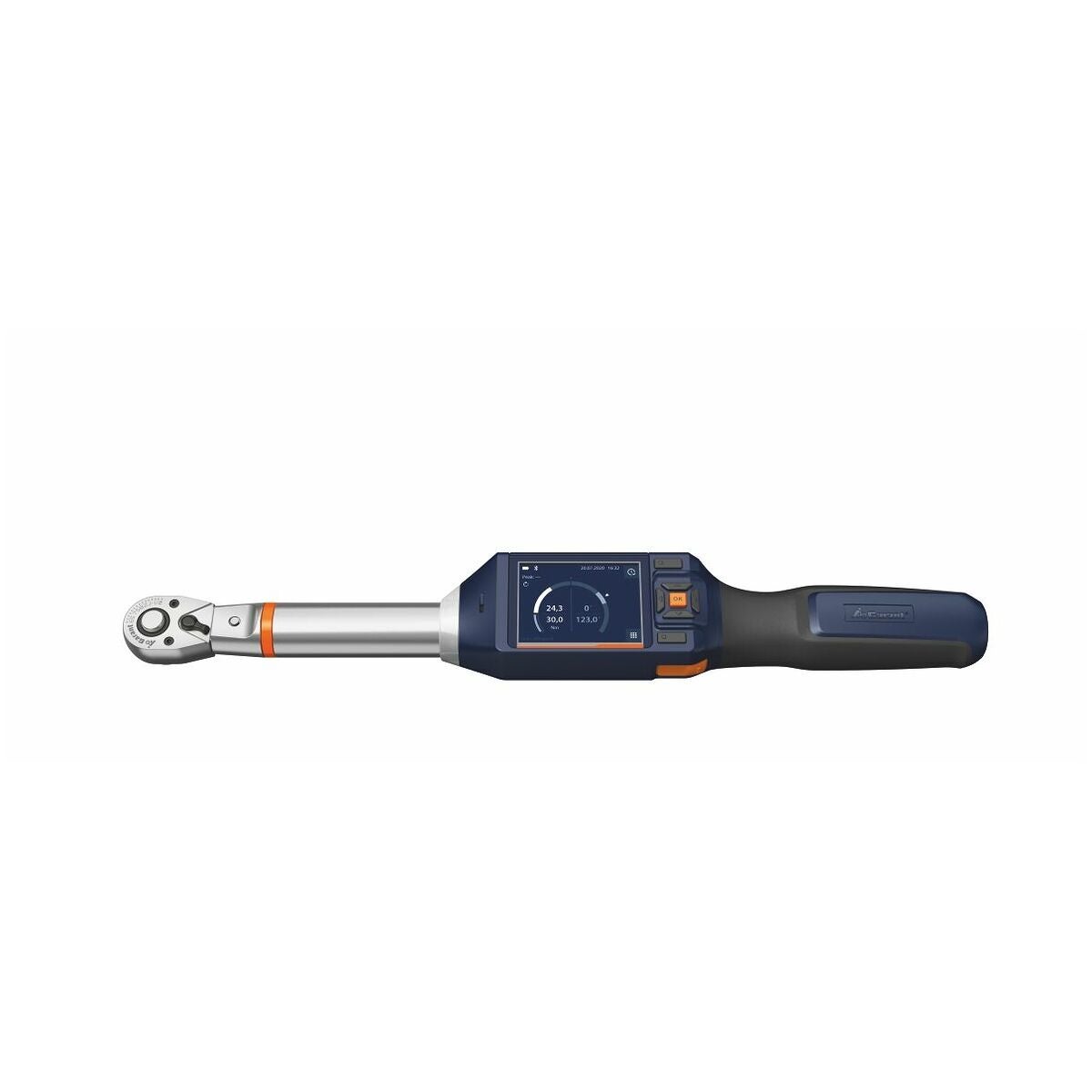

Elektroninen momenttiavain/kulmamittari HCT

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Vääntömomentti: myötäpäivään ±%, vastapäivään ±%.
Kääntökulma: ±° mittausalueella 100° asti, ± % mittausalueella 100°:sta alkaen.

Malli

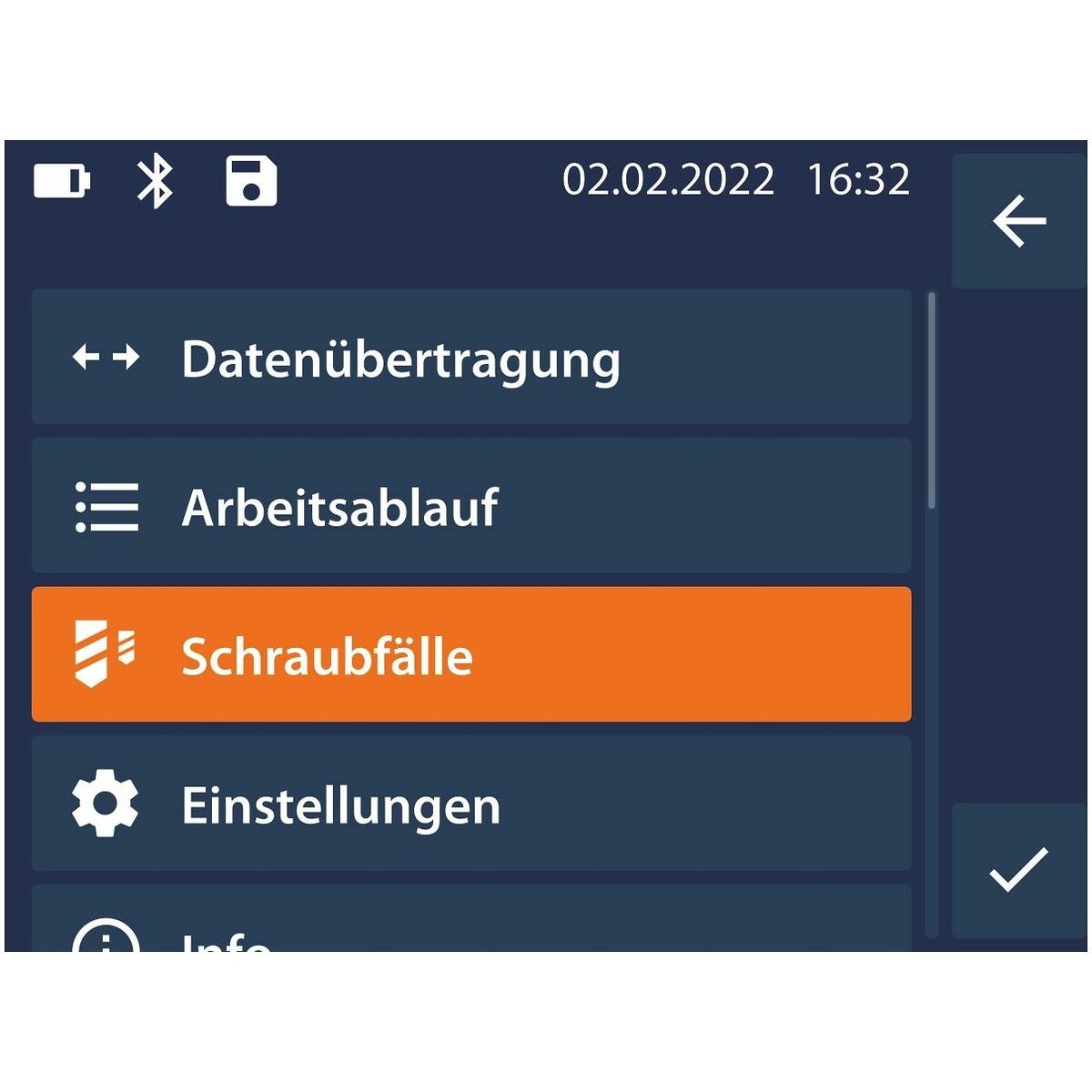

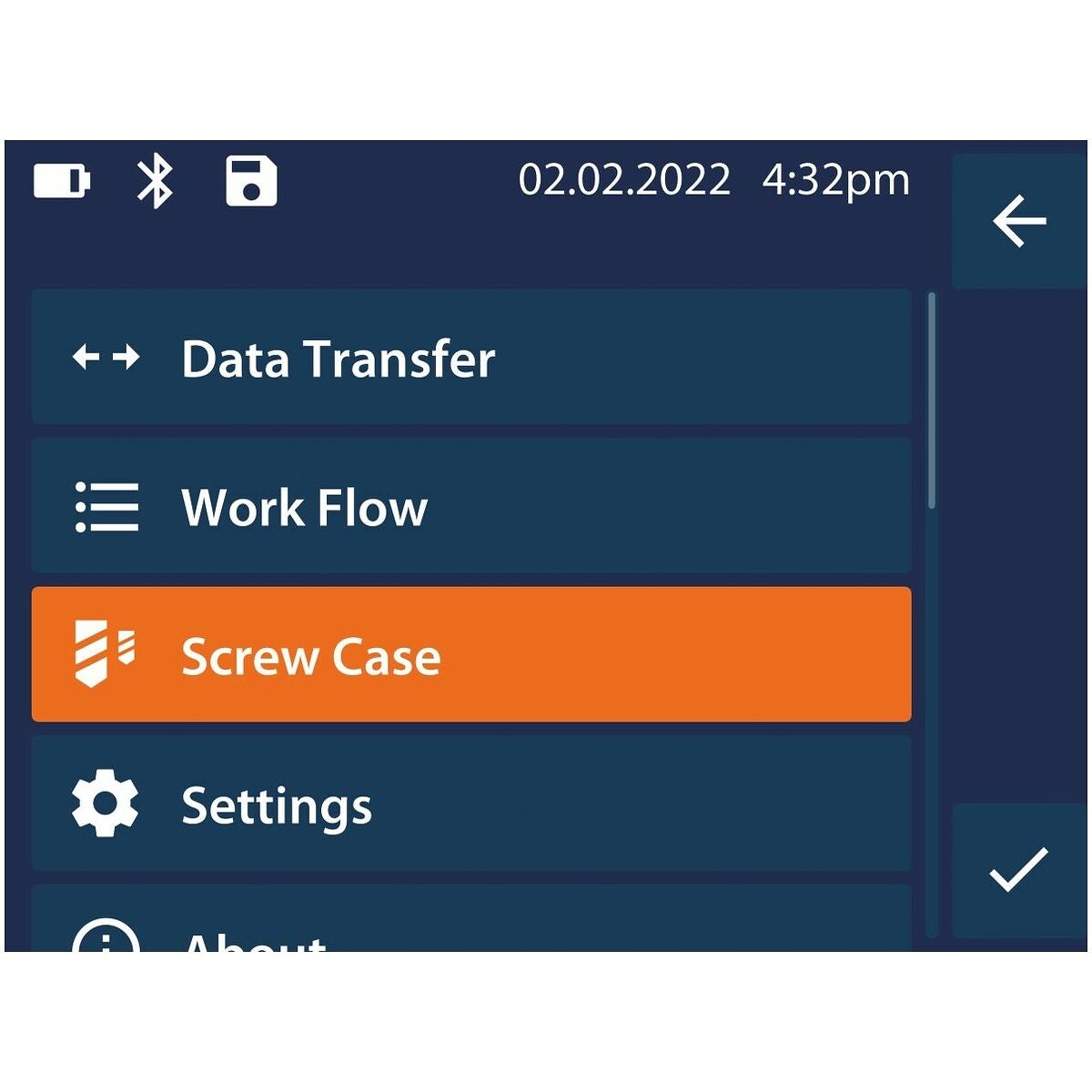

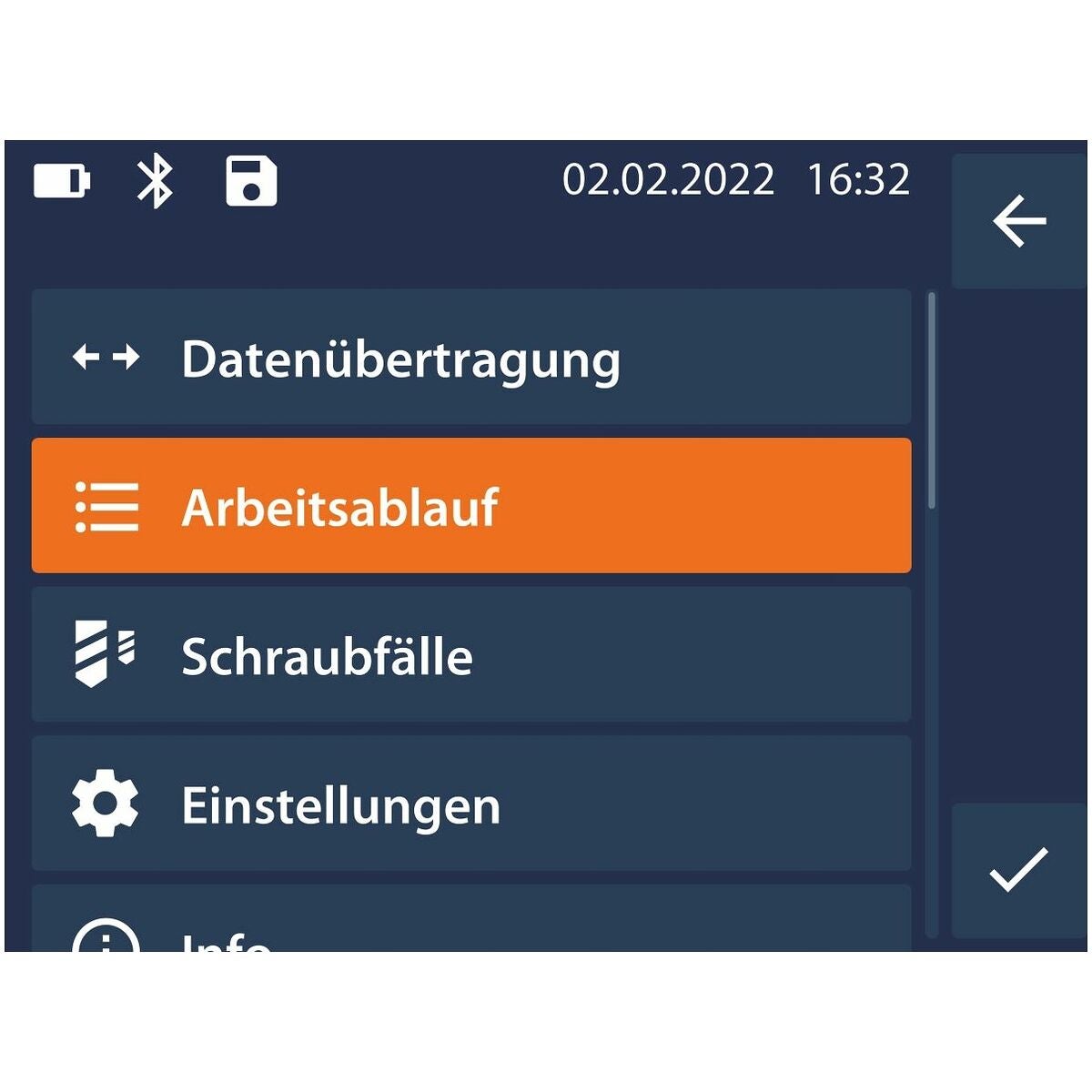

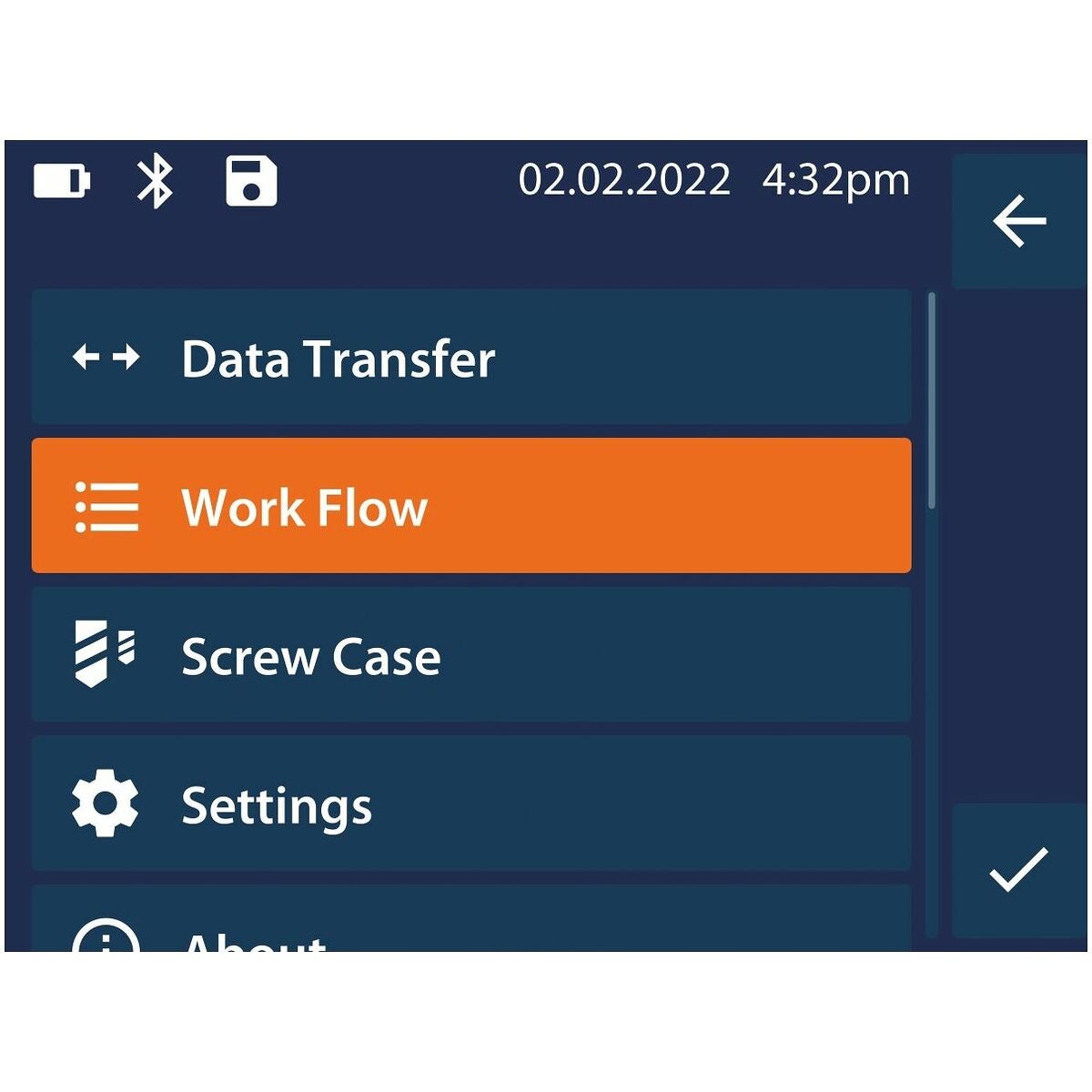

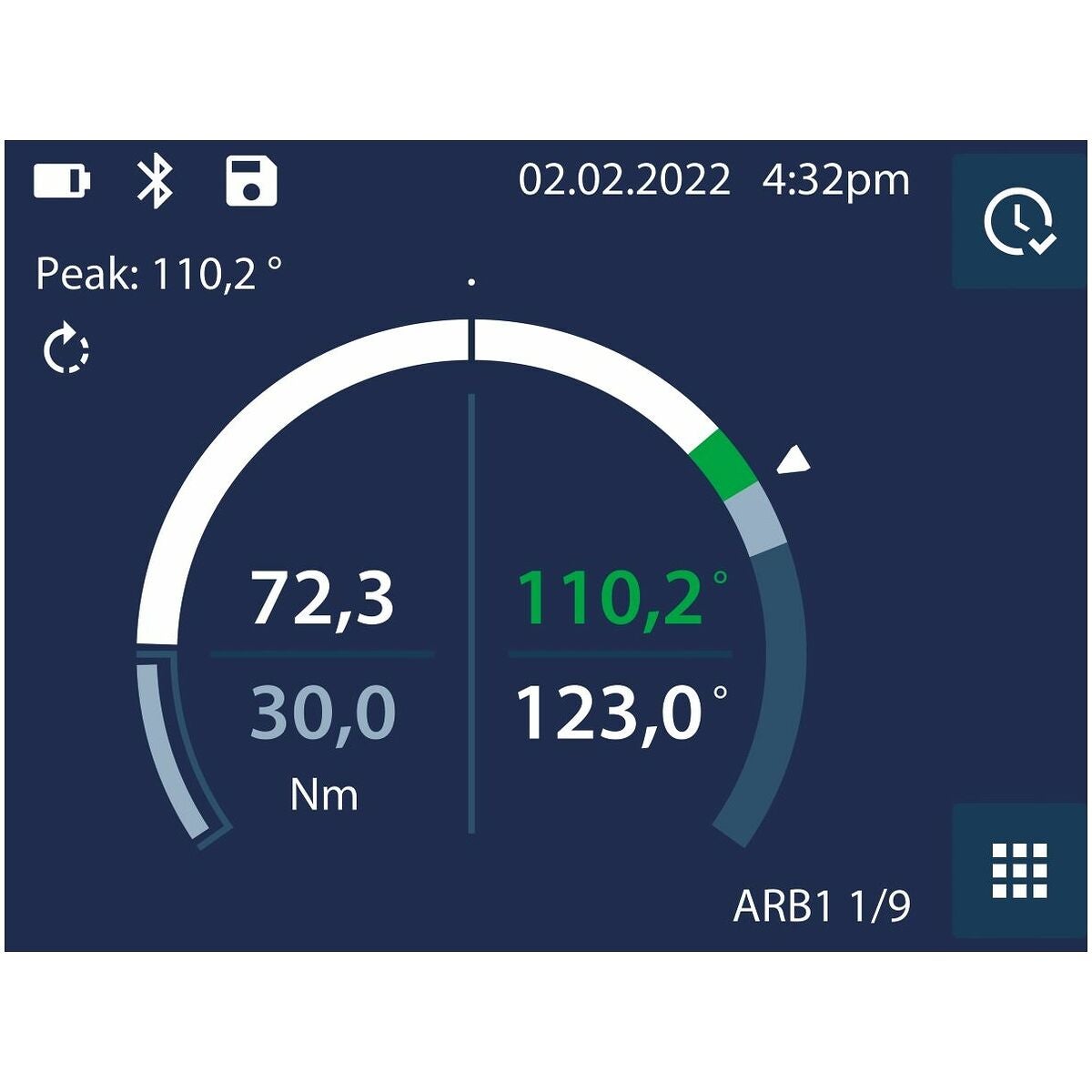

• Näyttö: Suuri, korkeakontrastinen, kirkas ja katselukulmaltaan vakaa 2,8 tuuman TFT-näyttö kaksinkertaisella asteikolla. Akku- ja muistisymbolilla. Vääntömomentti ja kääntökulma voidaan nähdä samanaikaisesti.
• Näyttötila: Peak (huippuarvo) ja Track (jatkuva).
• Tilat: Vääntömomenttia näyttävä; vääntömomentilla laukeava; kääntökulmalla laukeava; vääntömomentilla laukeava kääntökulman valvonnalla; kääntökulmalla laukeava vääntömomentin valvonnalla. Enintään 100 yksittäistä ruuvaustapausta voidaan ohjelmoida. Toistuvat ruuvaustapaukset voidaan yhdistää etenemissuunnitelmaksi (enintään 10 etenemissuunnitelmaa, kussakin enintään 10 ruuvaustapausta). Ruuvaustapaukset ja etenemissuunnitelmat voidaan ohjelmoida sekä suoraan avaimessa että kätevästi sovelluksen avulla.
• Mahdolliset langattomat sovellukset: Sovellukset HCT Windows ja HCT Mobile. Testiyksikössä on kaksisuuntainen liitäntä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle 498999 STICK (lisenssi) ja Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT Mobile -sovellus on saatavilla ilmaiseksi iOS:lle ja Androidille.

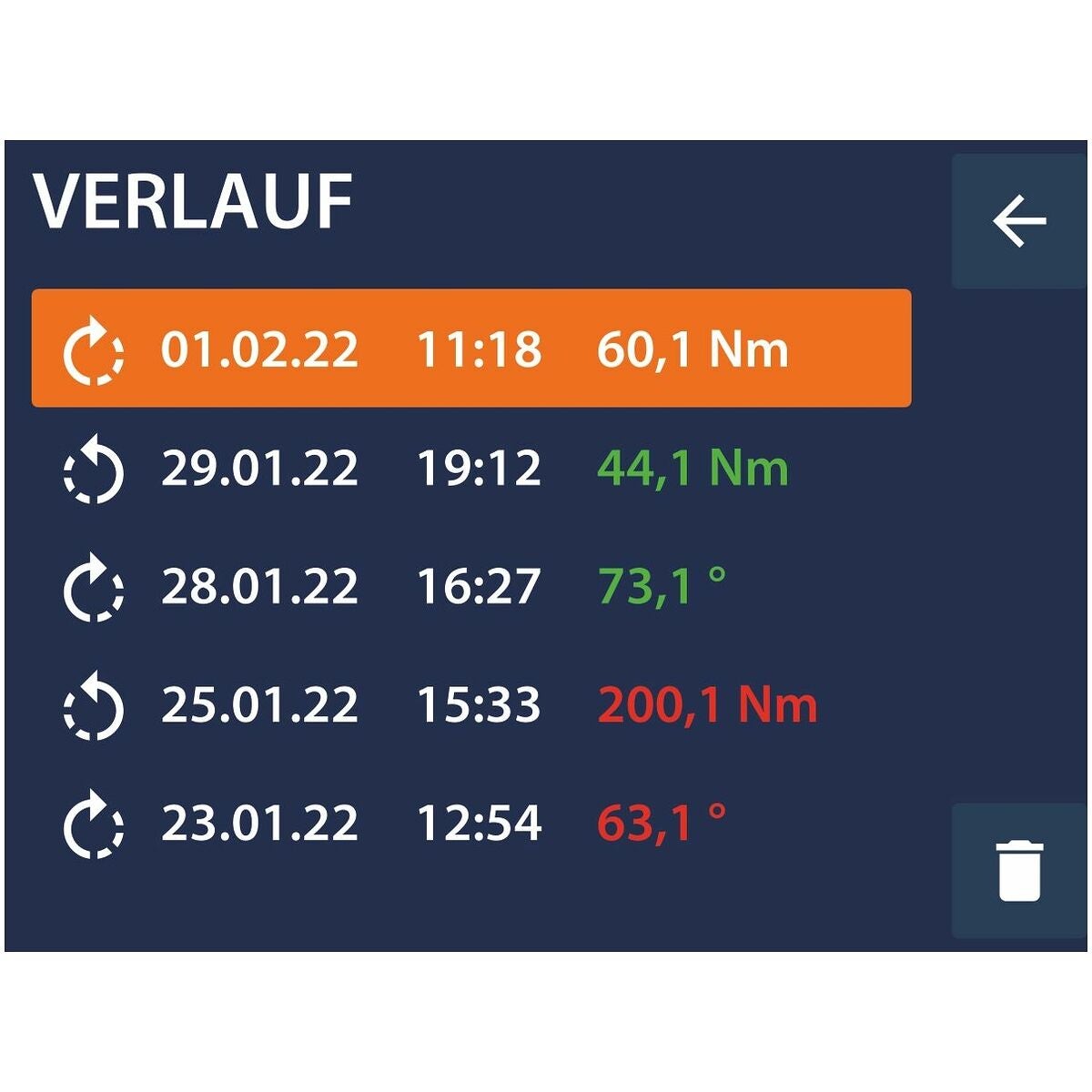

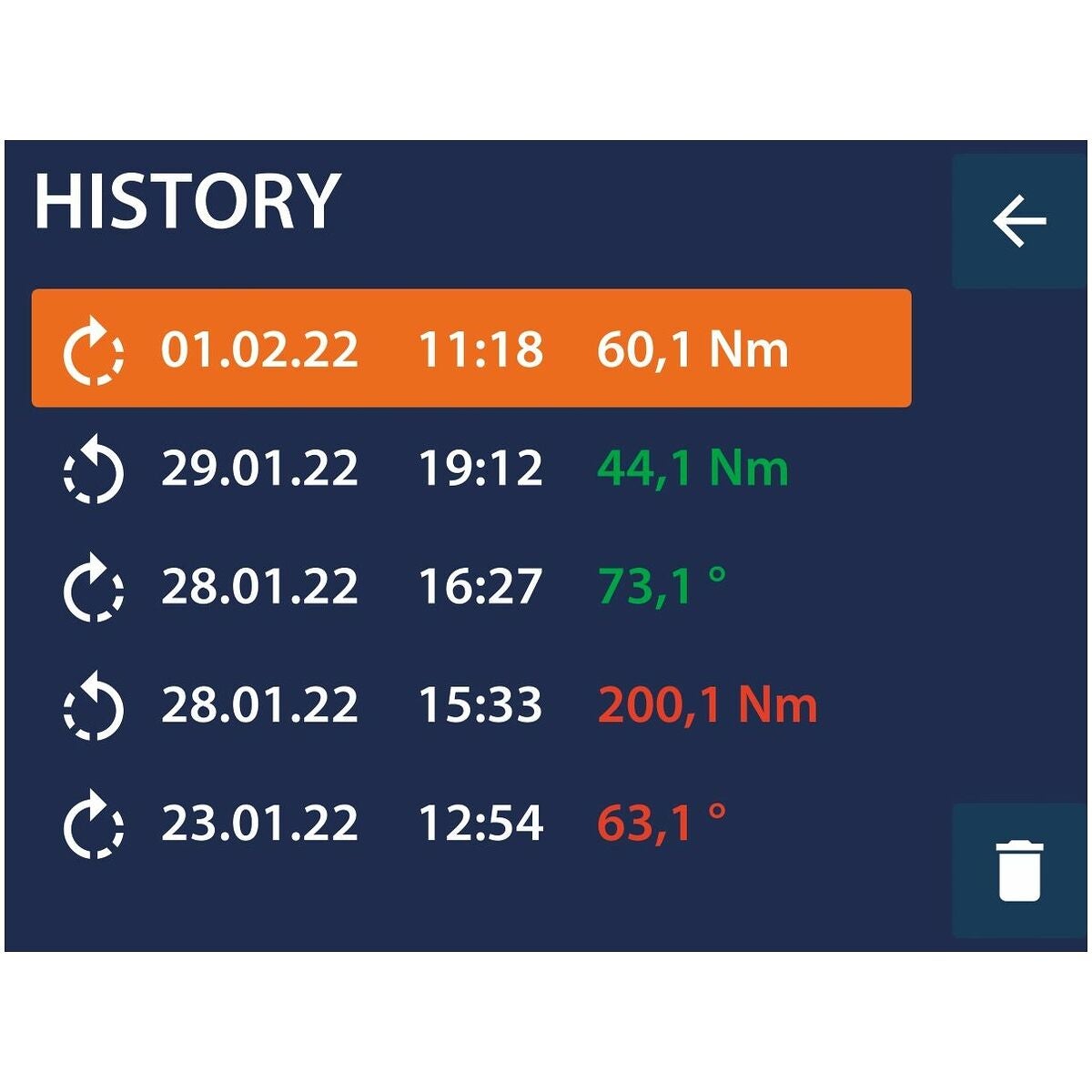

• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärän ja ajan). Tallennus avaimessa voidaan poistaa manuaalisesti käytöstä, jos yhteys päätelaitteeseen HID:n kautta on muodostettu.
• Tietojen ulostulo: Mahdollinen Bluetooth®in tai USB-C:n kautta. Bluetooth®in kautta: sovelluksen kautta .csv-tiedostona tai suoraan momenttiavaimelta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten. USB-C-liitännän kautta: tiedot voidaan viedä .csv-tiedostona.
• Radiolupa: Bluetooth®-liitännällä varustetulla momenttiavaimella on voimassa oleva hyväksyntä langattomaan käyttöön, joka on voimassa kaikissa EU-maissa, Sveitsissä, Norjassa, Turkissa, Isossa-Britanniassa, Yhdysvalloissa ja Meksikossa.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana) sekä varmistamaan ruuvaustapaukset ja etenemissuunnitelmat. Lisäksi voidaan asettaa, että työn jatkaminen virheellisen kiristyksen jälkeen on mahdollista vain salasanan syötön jälkeen.
• Varoitussignaalit ovat haptisia (värinä), optisia (värin vaihtuminen näytössä, kaikista suunnista näkyvä 360° LED-rengas "liikennevalo-toiminnolla") ja akustisia (summeri). Esivaroitusajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan haluttaessa poistaa käytöstä.
• Helppo tartuntamitan syöttö: Työkaluille, joiden tartuntamitta on muuttunut, tarvitsee syöttää vain uusi arvo. Vaivalloinen laskenta kaavoilla jää pois.
• Kotelointiluokka IP40.
• 2K-kahva momentti-/kääntökulma-avaimessa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestävä öljyjä, rasvaa, polttoaineita, jarrunesteitä ja hydrauliöljyä vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetus: Palautus tehdasasetuksiin on mahdollista.
• Aika ja päivämäärä avaimessa päivittyvät automaattisesti sovellukseen yhdistettäessä.
• Näyttö ohjelmistoversiosta sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormituskertojen mukaan.

Mittayksikkö: Nm, lbfft, lbfin.

Piirustustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtotyökalua
l₂ = momenttiavaimen säädetty tartuntamitta
l₃ = vipuvarren pituus sisältäen tehdasasennetun kalibrointitartuntamitan
L₄ = vaihtotyökalun tartuntamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
HCT - Hoffmann Connected Tools
Bluetooth-langatonsiirron edut:

• Helppo tiedonsiirto: Mittaustulos siirretään napin painalluksella suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.

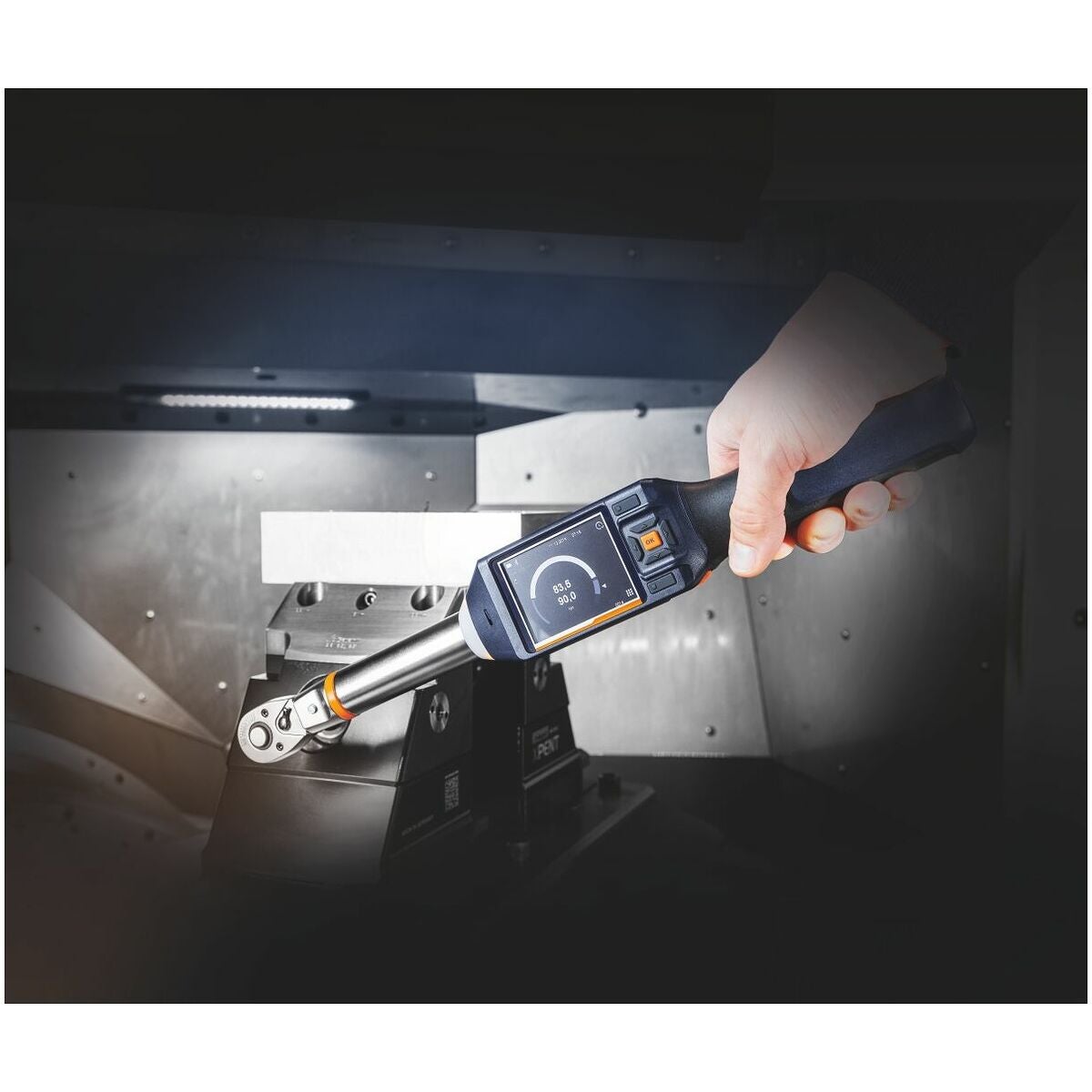

• Paikasta riippumaton: Mittaukset voidaan suorittaa suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan yhdistää.

Toimitussisältö
USB-C-datakaapeli, käännettävä räikkä ejektorilla (koko 12–340: vaihtoräikkä, koko 500 ja 850: kiinteästi asennettu räikkäavain), 1 kaupallinen litiumioniakku tyyppiä 18650 3,6 V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Sisältää tukevan muovilaukun.

Huomautus
Sopivia vara-akkuja on saatavilla numerolla 081574, koko 3500. 4 akun laturi voidaan toimittaa lisävarusteena numerolla: 081590, koko 4ULTRA. Kiinnike pidikkeelle tai momenttiavaimen ripustamista varten on saatavilla numerolla 655039, koko 1.
Malli
vaihtoräikällä.

Käyttötarkoitus
Käyttötarkoitus

• Ruuvi- tai mutteriliitosten hallittuun kiristämiseen ja avaamiseen.
• Vasen- ja oikeakätiseen kiristykseen.
• Noudata käytetyn vaihtotyökalun tai jatkeen tartuntamittaa ja säädä tarvittaessa.
• Teolliseen käyttöön.
• Anna laitteen olla vähintään 30 minuuttia, jotta se mukautuu huonelämpötilaan.
• Käytä työkalua vain, jos seisot tukevasti ja sinulla on riittävästi liikkumatilaa.
• Pidä kahva puhtaana.
• Puhdista likaantumisen yhteydessä ja ennen käyttöä.
• Tarkista ennen käyttöä, että työkalu on teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytä sitä vain teknisesti moitteettomassa ja käyttöturvallisessa tilassa.
• Älä käytä sitä putoamisen tai törmäyksen jälkeen muihin esineisiin ennen täydellistä tarkastusta ja kalibrointia.
• Käytä sitä vain yhdessä sellaisten vaihtotyökalujen kanssa, joiden muoto ja rakenne tekevät niistä sopivia.
• Kalibroi ja säädä se säännöllisesti.
• Peitä aina käyttämättömät liitännät.

Sopimaton käyttö

• Vältä tärinää, nykiviä liikkeitä, ravistusta ja iskuja.
• Älä ylitä momenttiavaimen, hylsyn, vaihtotyökalun tai ruuviliitoksen suurinta vääntömomenttia.
• Älä käytä työkalua lyöntityökaluna äläkä heitä sitä.
• Avaa kotelo vain akkukannen kohdalta akun vaihtoa varten.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista lamppua voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee omavaltaisia muutoksia tai rakenteellisia muutoksia.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaan.

Tarkkuus
Vääntömomentti: myötäpäivään ±2%, vastapäivään ±3%.
Kääntökulma: ±1° mittausalueelle 100° asti, ±1 % mittausalueelle 100°:sta alkaen.

Rakenne

• Näyttö: Suuri, kontrastikas, kirkas ja katselukulmaltaan vakaa 2,8 tuuman TFT-näyttö kaksoisasteikolla. Akku- ja muistisymbolilla. Vääntömomentti ja kääntökulma näkyvät samanaikaisesti.
• Näyttötila: Peak (huippuarvo) ja Track (seuranta).
• Tilat: vääntömomenttia näyttävä; vääntömomenttia laukaiseva; kääntökulmaa laukaiseva; vääntömomenttia laukaiseva kääntökulman valvonnalla; kääntökulmaa laukaiseva vääntömomentin valvonnalla. Jopa 100 yksittäistä kiristystapausta voidaan ohjelmoida. Toistuvat kiristystapaukset voidaan yhdistää etenemissuunnitelmaksi (enintään 10 etenemissuunnitelmaa, joissa kussakin enintään 10 kiristystapausta). Kiristystapaukset ja etenemissuunnitelmat voidaan ohjelmoida sekä suoraan avaimessa että kätevästi sovelluksen avulla.
• Mahdolliset langattomat sovellukset: HCT Windows ja HCT Mobile -sovellukset. Tarkastuslaitteessa on kaksisuuntainen liitäntä, mutta sitä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle 498999 STICK (lisenssi) ja Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT Mobile -sovellus on saatavana ilmaiseksi iOS:lle ja Androidille.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja kellonaika). Tallennus avaimessa voidaan poistaa manuaalisesti käytöstä, jos yhteys päätelaitteeseen on muodostettu HID:n kautta.
• Tiedon ulostulo: Mahdollinen Bluetooth®- tai USB-C-yhteyden kautta. Bluetooth®: sovelluksen kautta .csv-tiedostona tai suoraan momenttiavaimesta HID-liitännän kautta helppoa ja kätevää digitaalista dokumentointia varten. USB-C-liitännän kautta: tiedot voidaan viedä .csv-tiedostona.
• Radiolupa: Bluetooth®-liitännällä varustetulla momenttiavaimella on voimassa oleva hyväksyntä langattomaan käyttöön kaikissa EU-maissa, Sveitsissä, Norjassa, Turkissa, Isossa-Britanniassa, Yhdysvalloissa ja Meksikossa.
• Salasanasuojaus: voidaan käyttää suojaamaan valikko luvattomalta käytöltä (master-salasana) sekä suojaamaan kiristystapaukset ja etenemissuunnitelmat. Lisäksi voidaan asettaa, että työskentely virheellisen kiristyksen jälkeen on mahdollista vain salasanan syöttämisen jälkeen.
• Varoitussignaalit ovat haptisia (värinä), optisia (värinmuutos näytössä, 360° LED-rengas "liikennevalotoiminnolla", joka näkyy hyvin kaikista asennoista) ja akustisia (summeri). Ennakkovaroituksen ajankohta voidaan asettaa yksilöllisesti. Haptiset ja akustiset varoitussignaalit voidaan poistaa käytöstä haluttaessa.
• Helppo ulottumamittasyöttö: Työkaluille, joiden ulottumamitta on muuttunut, tarvitsee syöttää vain uusi arvo. Kaavojen mukainen työläs uudelleenlaskenta jää pois.
• Kotelointiluokka IP40.
• 2K-kahva momentti-/kääntökulma-avaimessa tarjoaa erityisen hyvän ergonomian ja suuren voimansiirron.
• Kestävä öljyjä, rasvaa, polttoaineita, jarrunestettä ja hydrauliöljyä vastaan.
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin on mahdollista.
• Aika ja päivämäärä päivittyvät avaimessa automaattisesti sovellukseen yhdistettäessä.
• Näyttö ohjelmistoversiosta sarjanumeron, kuormituslaskurin ja kalibrointipäivämäärän kanssa.
• Kalibrointimuistutus: kuormituskertojen mukaan.

Yksikkö: Nm, lbfft, lbfin.

Leikkuutiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitännäistyökalua
l₂ = momenttiavaimeen asetettu ulottumamitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointiulottuman
L₄ = liitännäistyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Etu
HCT - Hoffmann Connected Tools
Bluetoothilla tapahtuvan langattoman siirron edut:

• Helppo tiedonsiirto: Yhdellä painalluksella mittaustulos siirtyy suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: Mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan verkottaa.

Toimitussisältö
USB-C-datakaapeli, käännettävä räikkä ulosheittäjällä (koko 12–340: liitäntäräikkä, koko 500 ja 850: kiinteästi asennettu räikkäavain), 1 kaupallinen litiumioniakku tyyppi 18650 3,6V / 3400 mAh (voidaan ladata suoraan työkalussa USB-C-liitännän kautta). Mukana tukeva muovilaukku.

Huomautus
Sopivat vara-akut löytyvät numerolla 081574 koko 3500. Laturi 4 akulle on saatavana lisävarusteena: 081590 koko 4ULTRA. Kiinnike pidikkeelle tai momenttiavaimen ripustamiseen on saatavana numerolla 655039 koko 1.
