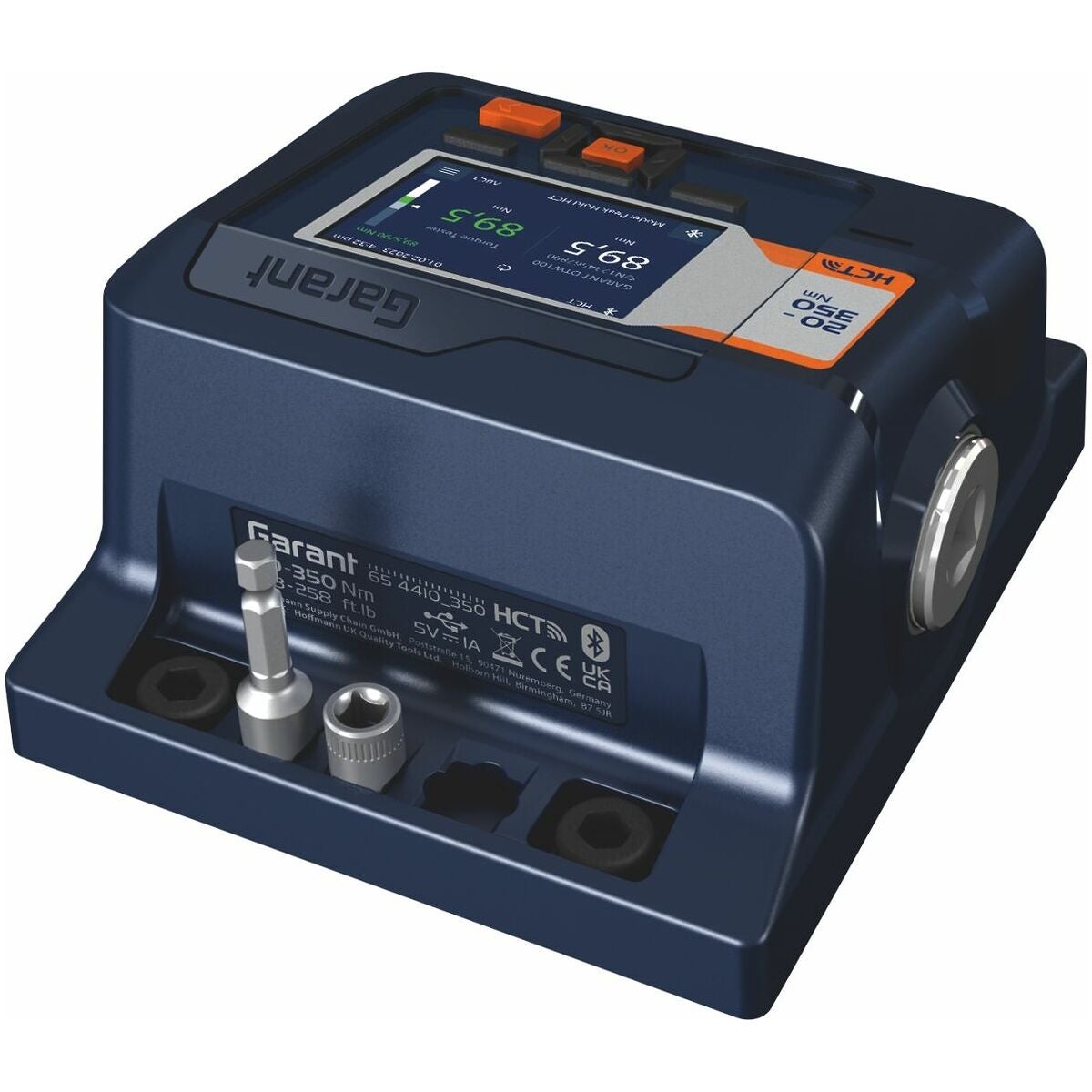

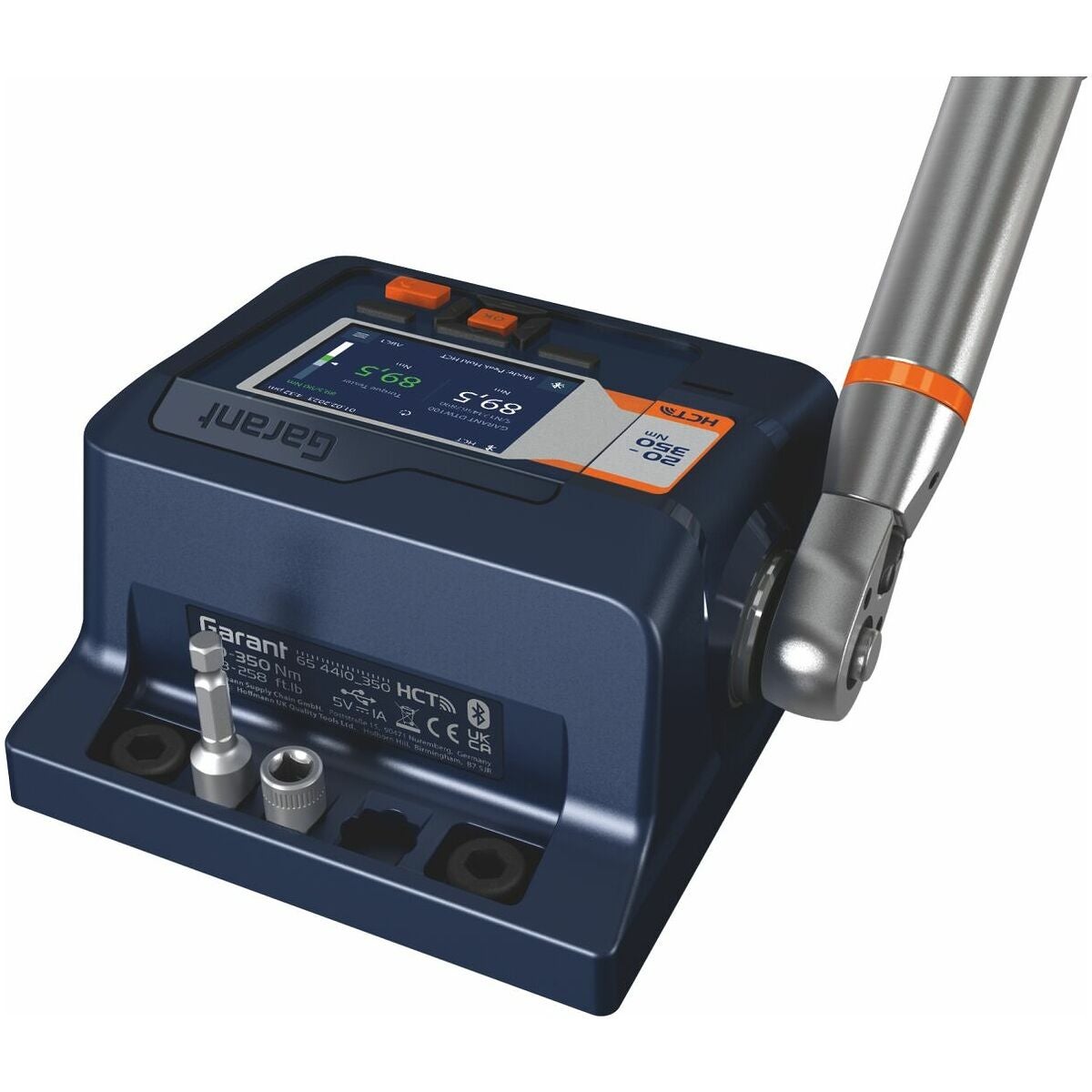

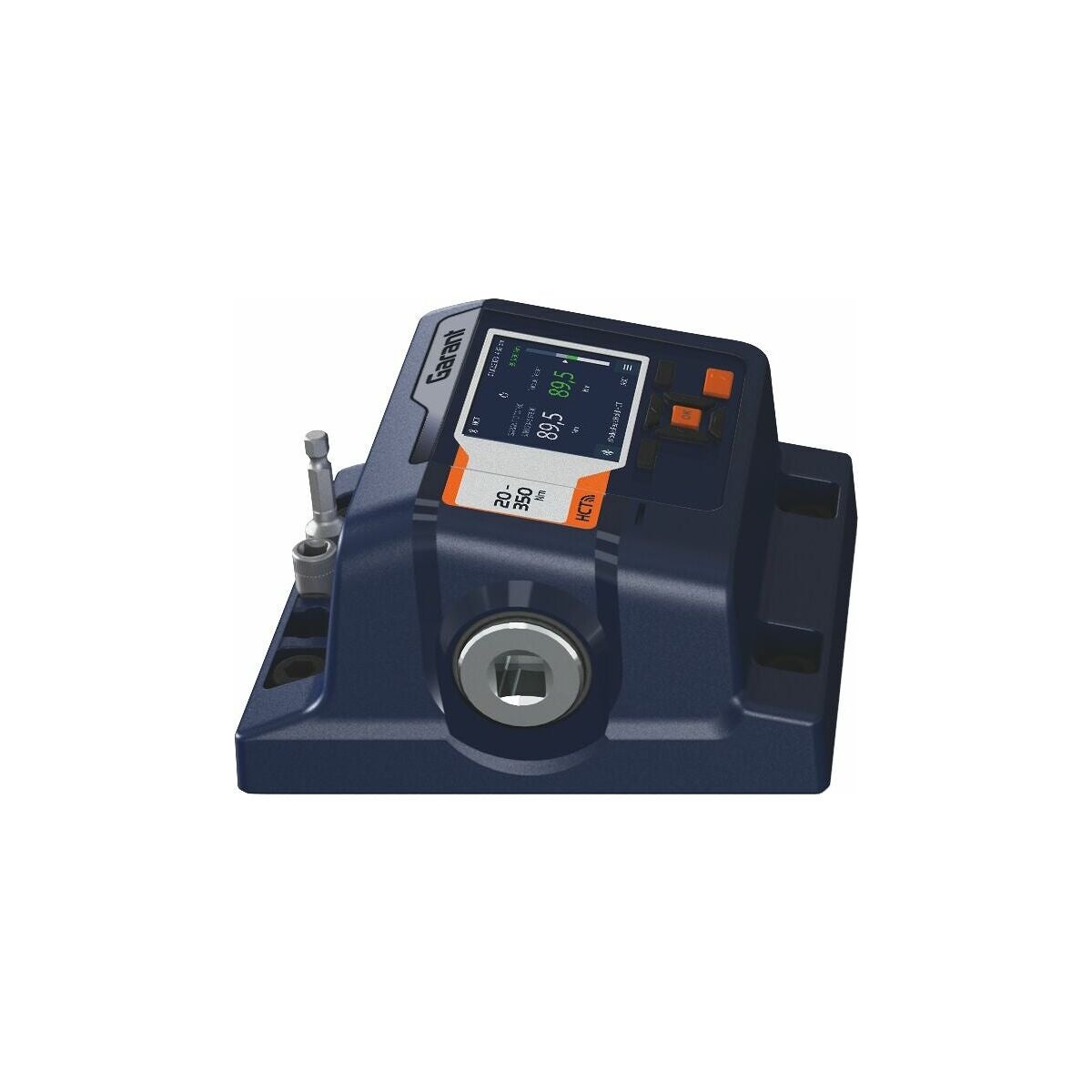

Elektroninen vääntömomenttitesteri HCT

Tuotekuvaus

Tarkkuus
Myötä- ja vastapäivään: +/- 1 %.

Rakenne

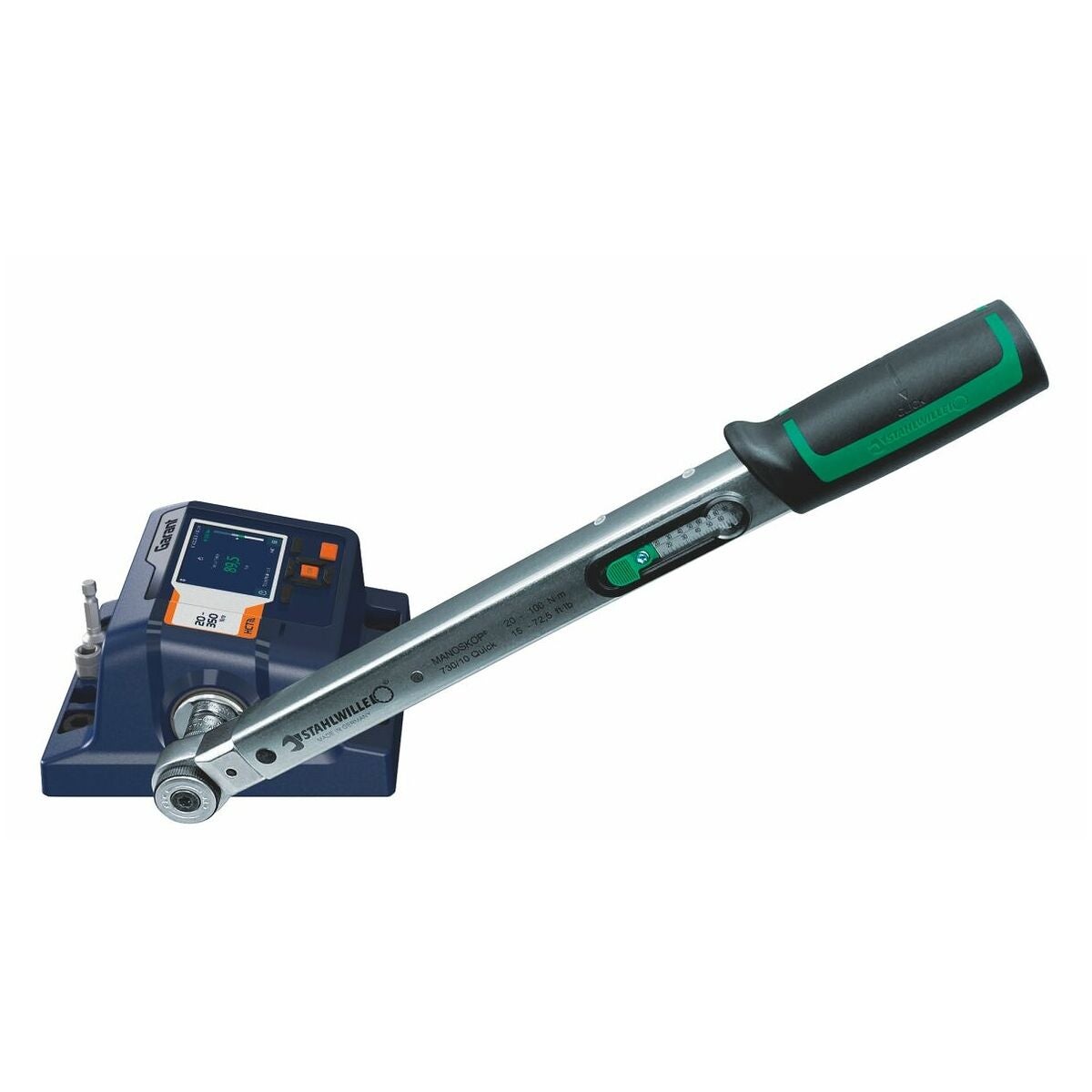

Tarkoitettu mekaanisten ja digitaalisten merkkivääntömomenttiavainten (ei HCT) ja ruuvinvääntimien sekä
HCT-vääntömomenttiavaimen käyttöön. Laukaisevien, näyttävien, oikea- ja vasenkätisten vääntömomenttiavainten ja ruuvinvääntimien asetus ja tarkastus.

• Näyttö: Suuri, kontrastikas ja kirkas, katselukulmaltaan vakaa 2,8 tuuman TFT-näyttö kaksoisasteikolla. Muisti-ilmaisimella.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja aika) sekä 20 konfiguroitavaa testitapausta.
• Tilat: Jatkuva näyttö (Track), katkaisupisteen tunnistus (First-Peak) ja huippuarvon näyttö (Peak-Hold). Yhdessä HCT-vääntömomenttiavaimen kanssa käytettävissä on kaksi lisätilaa: Track-HCT ja Peak-Hold-HCT. HCT-vääntömomenttiavaimen ja HCT-vääntömomenttitesterin mittausarvot näytetään samanaikaisesti testerin näytöllä. Saavutetut huippuarvot näytetään vertailua varten ja arvioidaan automaattisesti.
• Kiinnitys: Voidaan kiinnittää tasaisille pinnoille (pöytä, seinä jne.) 4 ruuvilla (M10).
• 3 lokeroa sovittimien turvalliseen säilytykseen (laajennusosa).
• Dataulostulo: Mahdollinen Bluetooth®- tai USB-C-liitännän kautta.
• Mahdolliset langattomat sovellukset: HCT Windows- ja HCT Mobile -sovellukset. Testerissä on kaksisuuntainen liitäntä. Testeriä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle nro 498999 koko STICK (lisenssi) ja Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavana maksutta iOS:lle ja Androidille.
• Radiolupa: Bluetooth®-liitännällä varustetulla vääntömomenttitesterillä on voimassa oleva hyväksyntä langattomaan käyttöön kaikissa EU-maissa sekä Sveitsissä, Norjassa, Turkissa ja Isossa-Britanniassa.
• Salasanasuojaus: voidaan käyttää valikon luvattomalta käytöltä suojaamiseen (pääsalasana) ja testitapausten suojaamiseen. Lisäksi voidaan asettaa, että työn jatkaminen virheellisesti suoritetun testitapauksen jälkeen ei ole mahdollista ennen kuin salasana on syötetty.
• Varoitussignaalit ovat optisia (värin vaihtuminen näytössä) ja akustisia (summeri). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Akustinen varoitus voidaan haluttaessa kytkeä pois.
• Kotelointiluokka IP40
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin on mahdollista.
• Ohjelmistoversion näyttö sarjanumeron ja viimeisimmän kalibroinnin päivämäärän kanssa. Seuraavan kalibroinnin päivämäärä voidaan asettaa vääntömomenttitesteriin.

Mittayksiköt: Nm, lbfft, lbfin.

Etu

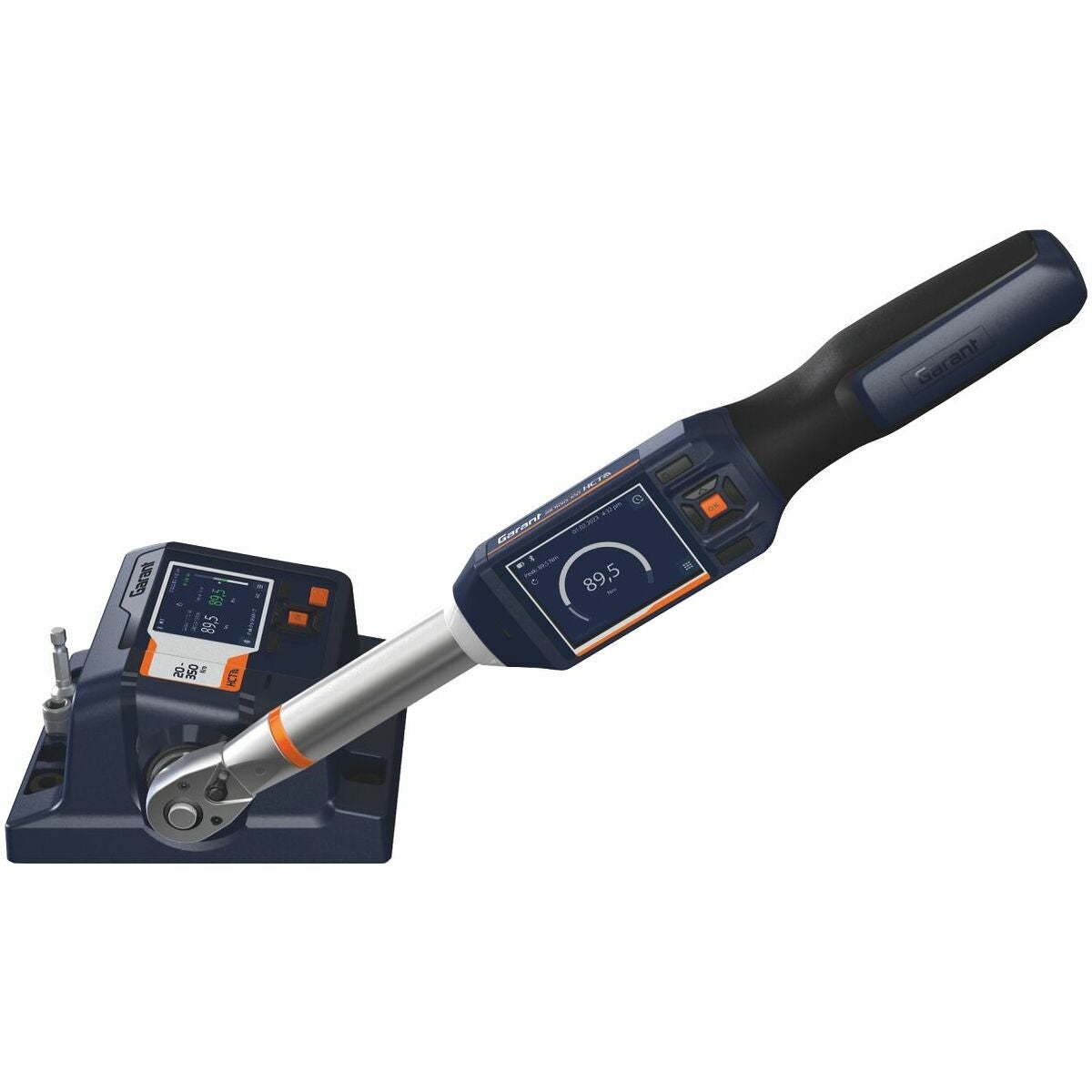

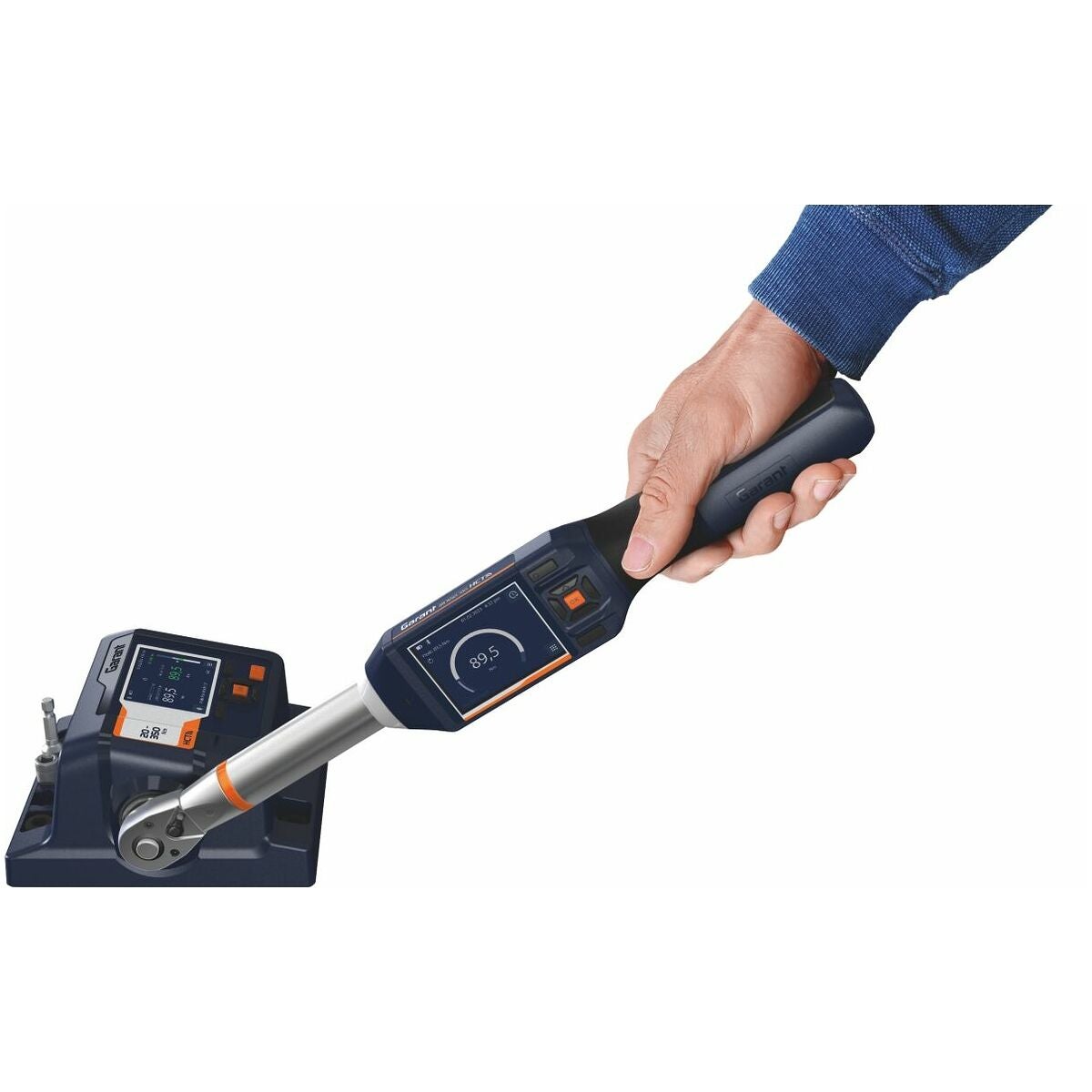

Kun HCT-vääntömomenttitesteriä käytetään yhdessä HCT-vääntömomenttiavaimen kanssa:

• HCT-vääntömomenttiavaimen ja HCT-vääntömomenttitesterin mittausarvojen samanaikainen näyttö vääntömomenttitesterin näytöllä.
• HCT-vääntömomenttiavaimen ja HCT-vääntömomenttitesterin saavutetun huippuarvon näyttö ja automaattinen arviointi.
• HCT-vääntömomenttiavain on ylikuormituksen vuoksi lukittu ja voidaan vapauttaa uudelleen testerin avulla. (Vapautuksen jälkeen suosittelemme HCT-vääntömomenttiavainten kalibrointia.)

HCT (Hoffmann Group Connected Tools)
Langattoman Bluetooth®-siirron edut:

• Helppo tiedonsiirto: Yhdellä painalluksella mittaustulos siirtyy suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeesi – dongleja ei tarvita.
• Liikkumisen vapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: Mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseesi.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan yhdistää.

Päivitä HCT-vääntömomenttiavaintesi sovellus- ja Bluetooth®-laiteohjelmisto, jotta voit hyödyntää edut täysimääräisesti!

GARANT-sovelluslaiteohjelmisto versiosta 3.37 alkaen, Bluetooth®-laiteohjelmisto versiosta 0.95 alkaen.
HOLEX-sovelluslaiteohjelmisto versiosta 1.1.10 alkaen, Bluetooth®-laiteohjelmisto versiosta 1.3.6 alkaen.

Toimitussisältö
USB-C-datakaapeli (1,8 m), virtalähde (USB-A), maa-adapteri (tyyppi A, C, G ja i), vaatimustenmukaisuustodistus. Sis. tukeva muovikotelo.

Huomautus
Sopivat lisäsovittimet löytyvät numeroista 649550 ja 650006.
Älypuhelimen ilmaisella sovelluksella voit valinnaisesti Bluetooth®-yhteyden kautta ladata uusimman laiteohjelmiston ohjauslaitteeseen, jotta voit aktivoida tulevat toimintolaajennukset.
Toiminto
IP40: suoja vierasesineiden tunkeutumista vastaan, kun ⌀ > 1 mm, mutta työkalut ja johdot tulee pitää etäällä, eikä suojaa vedeltä ole.

Toimitussisältö
Sis. laajennusosa nro 649550 koko 1 (1/4 tuumasta 3/8 tuumaan) ja liitoskara nro 650006 koko 3.

Käyttötarkoitus
Käyttötarkoitus

• Indikoivien ja laukaisevien vääntömomenttiavainten testaukseen sekä yleiseen vääntömomentin mittaukseen testerin mittausalueella.
• Vääntömomenttia voidaan tuottaa myötä- ja vastapäivään.
• Teollisuuskäyttöön.
• Anna laitteen seistä vähintään 30 minuuttia, jotta se mukautuu huonelämpötilaan.
• Käytä vain, kun laite on kiinnitetty turvallisesti määräysten mukaisesti.
• Tarkista ennen käyttöä, että työkalu on teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Älä käytä pudotuksen tai törmäyksen jälkeen ennen täydellistä tarkastusta ja kalibrointia.
• Käytä vain suositeltuja sovittimia ja liitoskaroja.
• Kalibroi ja säädä säännöllisesti.

Sopimaton käyttö

• Älä ylitä määrättyjä vääntömomentteja.
• Älä avaa koteloa.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Ei saa käyttää ulkona tai tiloissa, joissa on korkea ilmankosteus.
• Älä tee omatoimisia muutostöitä.
• Älä asenna komponentteja, jotka eivät täytä vaatimuksia.
• Ei vääntömomenttitestausta moottoroiduille ruuvinvääntimille tai mutterinvääntimille.
• Älä käytä virheellisen sähköisen tai mekaanisen asennuksen, käytön tai puhdistuksen yhteydessä.

Tarkkuus
Myötä- ja vastapäivään: +/- 1 %.

Rakenne
Käytettäväksi mekaanisten ja digitaalisten merkkimomenttiavainten (ei HCT) ja ruuvinvääntimien sekä
HCT-momenttiavaimen kanssa. Laukaisevien, näyttävien, oikealle ja vasemmalle vääntävien
momenttiavainten ja ruuvinvääntimien säätö ja tarkastus.

• Näyttö: Suuri, kontrastikas, kirkas ja katselukulmaltaan vakaa 2,8" TFT-näyttö kaksoisasteikolla. Muisti-indikaattorilla.
• Muistitila: 1000 mittausarvoa aikaleimalla (sis. päivämäärä ja aika) sekä 20 konfiguroitavaa testitapausta.
• Tilat: Jatkuva näyttö (Track), katkaisukohdan tunnistus (First-Peak) ja huippuarvon näyttö (Peak-Hold). Yhdessä HCT-momenttiavaimen kanssa on lisäksi kaksi tilaa: Track-HCT ja Peak-Hold-HCT. HCT-momenttiavaimen ja HCT-momenttitesterin mittausarvot näytetään samanaikaisesti testerin näytöllä. Saavutetut huippuarvot näytetään vertailua varten ja arvioidaan automaattisesti.
• Asennus: Voidaan kiinnittää tasaisille pinnoille (pöytä, seinä jne.) 4 ruuvilla (M10).
• 3 lokeroa adapterien turvalliseen säilytykseen (suurennusosa).
• Dataliitäntä: Mahdollinen Bluetooth®- tai USB-C-yhteyden kautta.
• Mahdolliset langattomat sovellukset: HCT Windows- ja HCT Mobile -sovellukset. Testerissä on kaksisuuntainen liitäntä. Testeriä voidaan käyttää myös itsenäisesti (ilman sovellusta).
• Sovellukset: HCT Windows -sovelluksen aktivointiin tarvitaan Bluetooth®-dongle nro 498999 koko STICK (lisenssi) sekä Windows-sovelluksen ohjelmisto (https://hog.tools/win-app-hct). HCT-mobiilisovellus on saatavana ilmaiseksi iOS:lle ja Androidille.
• Radioluvat: Bluetooth®-liitännällä varustetulla vääntömomenttitesterillä on voimassa oleva hyväksyntä langattomaan käyttöön kaikissa EU-maissa sekä Sveitsissä, Norjassa, Turkissa ja Isossa-Britanniassa.
• Salasanasuojaus: voidaan käyttää suojaamaan valikkoa luvattomalta käytöltä (pääsalasana) ja varmistamaan testitapaukset. Lisäksi voidaan asettaa, että työn jatkaminen virheellisesti suoritetun testitapauksen jälkeen ei ole mahdollista ennen kuin salasana on syötetty.
• Varoitussignaalit ovat optisia (värin vaihtuminen näytössä) ja akustisia (summeri). Esivaroituksen ajankohta voidaan asettaa yksilöllisesti. Akustinen varoitus voidaan haluttaessa kytkeä pois päältä.
• Kotelointiluokka IP40
• Kielet: saksa, englanti, espanja, italia, ranska.
• Tehdasasetukset: Palautus tehdasasetuksiin on mahdollinen.
• Ohjelmistoversion näyttö sarjanumerolla ja viimeisimmän kalibroinnin päivämäärällä. Seuraavan kalibroinnin päivämäärä voidaan asettaa vääntömomenttitesterissä.

Mittayksiköt: Nm, lbfft, lbfin.

Etusi
Kun HCT-vääntömomenttitesteriä käytetään yhdessä HCT-momenttiavaimen kanssa:

• HCT-momenttiavaimen ja HCT-momenttitesterin mittausarvojen samanaikainen näyttö momenttitesterin näytöllä.
• HCT-momenttiavaimen ja HCT-momenttitesterin saavutetun huippuarvon näyttö ja automaattinen arviointi.
• HCT-momenttiavain lukittuu ylikuormituksen vuoksi ja voidaan vapauttaa uudelleen testerin avulla. (Vapauttamisen jälkeen suosittelemme HCT-momenttiavainten kalibrointia.)

HCT (Hoffmann Group Connected Tools)
Bluetooth®-yhteydellä tapahtuvan langattoman siirron edut:

• Helppo tiedonsiirto: Yhdellä painalluksella mittaustulos siirtyy suoraan PC-sovellukseesi (esim. Excel tai Word) tai älypuhelimeen – dongleja ei tarvita.
• Liikkumisvapaus: Ei häiritseviä tiedonsiirtokaapeleita.
• Paikasta riippumaton: Mittaukset voidaan tehdä suoraan koneella ja välittää langattomasti sovellukseen.
• Turvallinen tiedonsiirto: Ei luku- tai siirtovirheitä – useita mittalaitteita voidaan liittää yhteen.

Päivitä HCT-momenttiavaintesi sovellus- ja Bluetooth®-laiteohjelmisto, jotta voit hyödyntää edut täysimääräisesti!

GARANT-sovelluslaiteohjelmisto versiosta 3.37, Bluetooth®-laiteohjelmisto versiosta 0.95.
HOLEX-sovelluslaiteohjelmisto versiosta 1.1.10, Bluetooth®-laiteohjelmisto versiosta 1.3.6.

Toimitussisältö
USB-C-datakaapeli (1,8 m), virtalähde (USB-A), maa-adapteri (tyyppi A, C, G ja i), vaatimustenmukaisuustodistus. Sis. tukeva muovilaukku.

Huomautus
Sopivat lisäadapterit löytyvät numeroista 649550 ja 650006.
Älypuhelimen maksuttomalla sovelluksella voit vaihtoehtoisesti ladata Bluetooth®-yhteydellä uusimman laiteohjelmiston ohjauslaitteeseen, jotta voit aktivoida tulevat toiminnalliset laajennukset.
