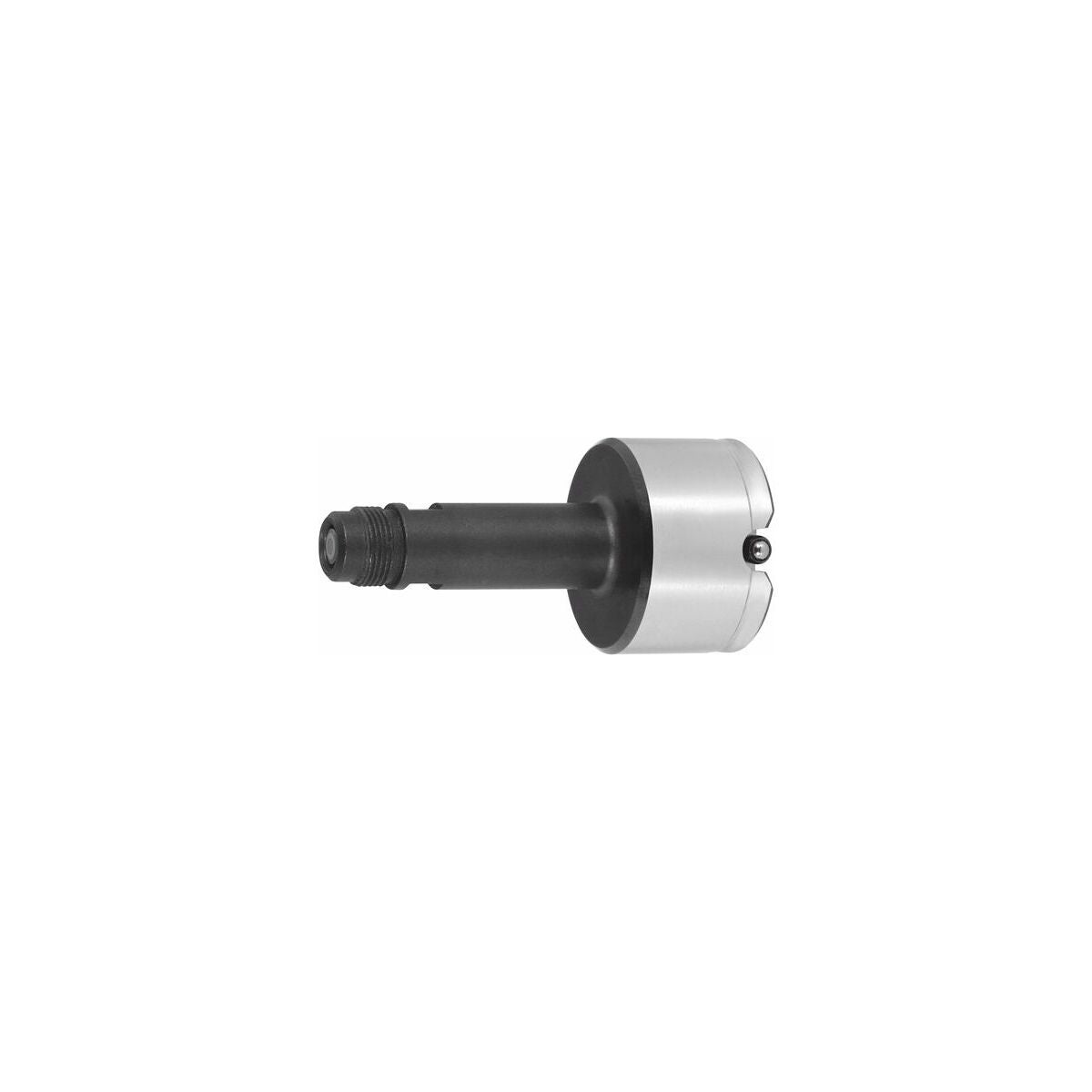

Mittatappi umpireiälle OD, ruostumaton

Tuotekuvaus

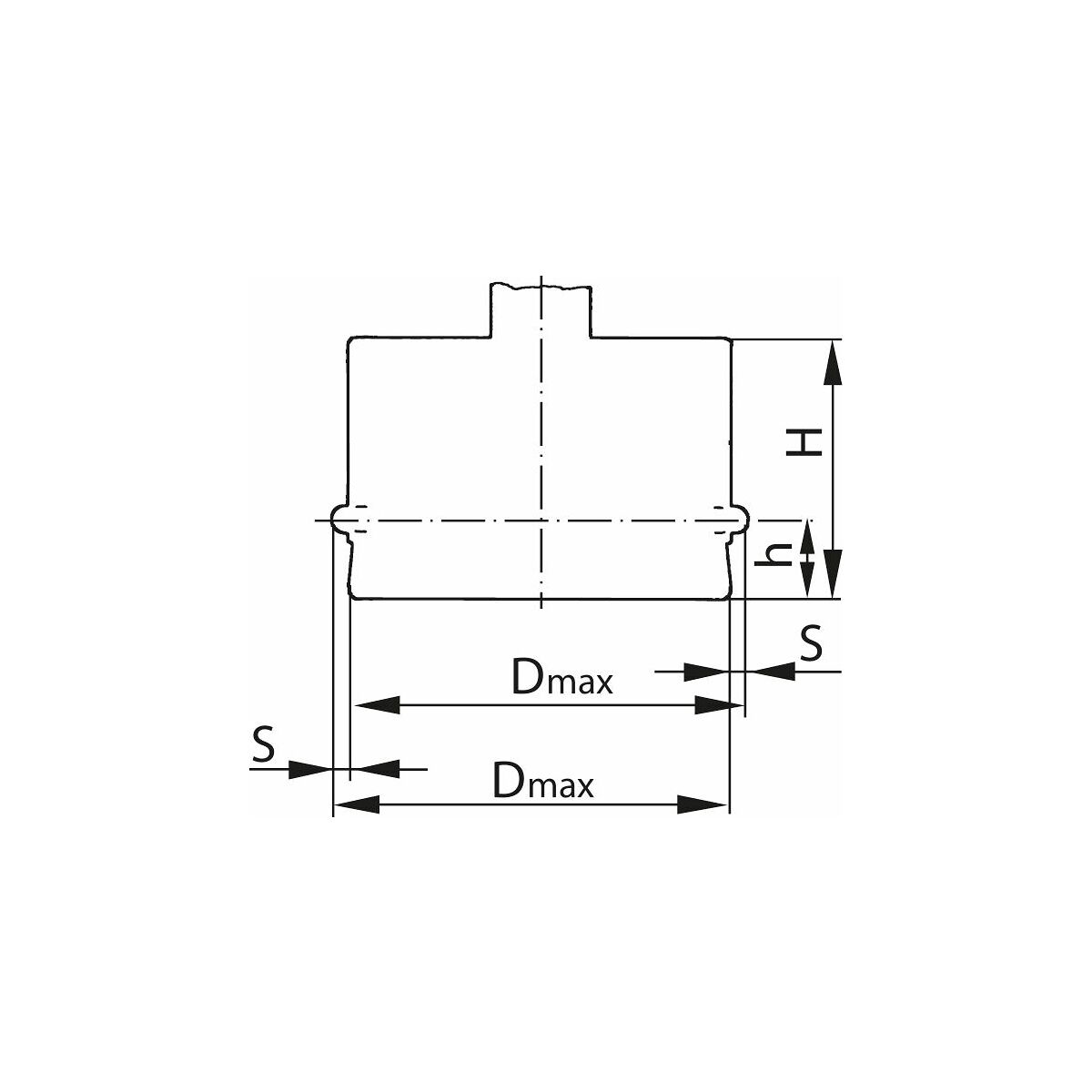

Rakenne
OD-reiänmittatapit ovat mekaanisia kaksipistemittalaitteita erittäin vaativaan käyttöön. Karkaistu mittaholkki. Rei’ille 3 − 100 mm. Mittaholkin kautta tapahtuva keskitys ehkäisee kallistusvirheitä ja varmistaa näin maksimaalisen tarkkuuden käyttäjästä riippumatta. Kääntöpisteen haku jää pois. Näyttölaitteena voidaan käyttää mittakelloja ja hienomittakelloja, joissa tappihalkaisija 8 h6.

• Toistotarkkuus 1 µm.
• Vankka ja luotettava.
• Mahdollisimman lyhyt mittausaika ja maksimaalinen mittatarkkuus.
• Kierreyhteys tappi / pidin M10×1.

Ruostumattomasta teräksestä valmistettu mittaholkki korroosiota vastaan.

Käyttötiedot
Rei’ille 3 − 100 mm. Laadunvarmistukseen sarjatuotannossa manuaalisessa ja automaattisessa mittauksessa.

Toimitussisältö
Mittaholkki, jossa kaksi radiaalisesti liikkuvaa kovametallista mittakärkeä 180° kulmaetäisyydellä.

Erikoislisävarusteet
Hienomittakello nro 434674, induktiivinen hienomittakello nro 434671, vasenkätinen mittakello 434807 koko 10, digitaalinen mittakello 434322, mittatappien pidin nro 435160, asetusrenkaat nro 484030. Mittaussyvyyden jatkeet, kulmakappaleet ja syvyysvasteet pyynnöstä.

Huomautus
Ilmoita tilauksessa myös tarkat reikätoleranssit, esim.:
Nro 435154 koko 6−12 10H7,
Nro 435154 koko 6−12 10 + 0,15 / − 0,01,
Nro 435154 koko 6−12 9,990 / 10,15.
Kun käytetään hienomittakelloja, tarvitaan lisäksi jatke nro 434920 koko 10 tai mittakärki nro 434900 koko 16.

• Mittatapit suurille rei’ille (jopa ⌀ 500), urille ja loville sekä kolmepisteversiona pyynnöstä.
• Toleranssialue 10 µm tai hienosovite, tarkkuusluokka 5 ja parempi, pyynnöstä.
• Mittausalue > 0,2 mm pyynnöstä.
• Mittakontaktit suuremmalla säteellä sekä rubiini-, keraami- ja DLC-pinnoitteella.
