OD-pohjareiän mittatappi

Tuotekuvaus

Malli

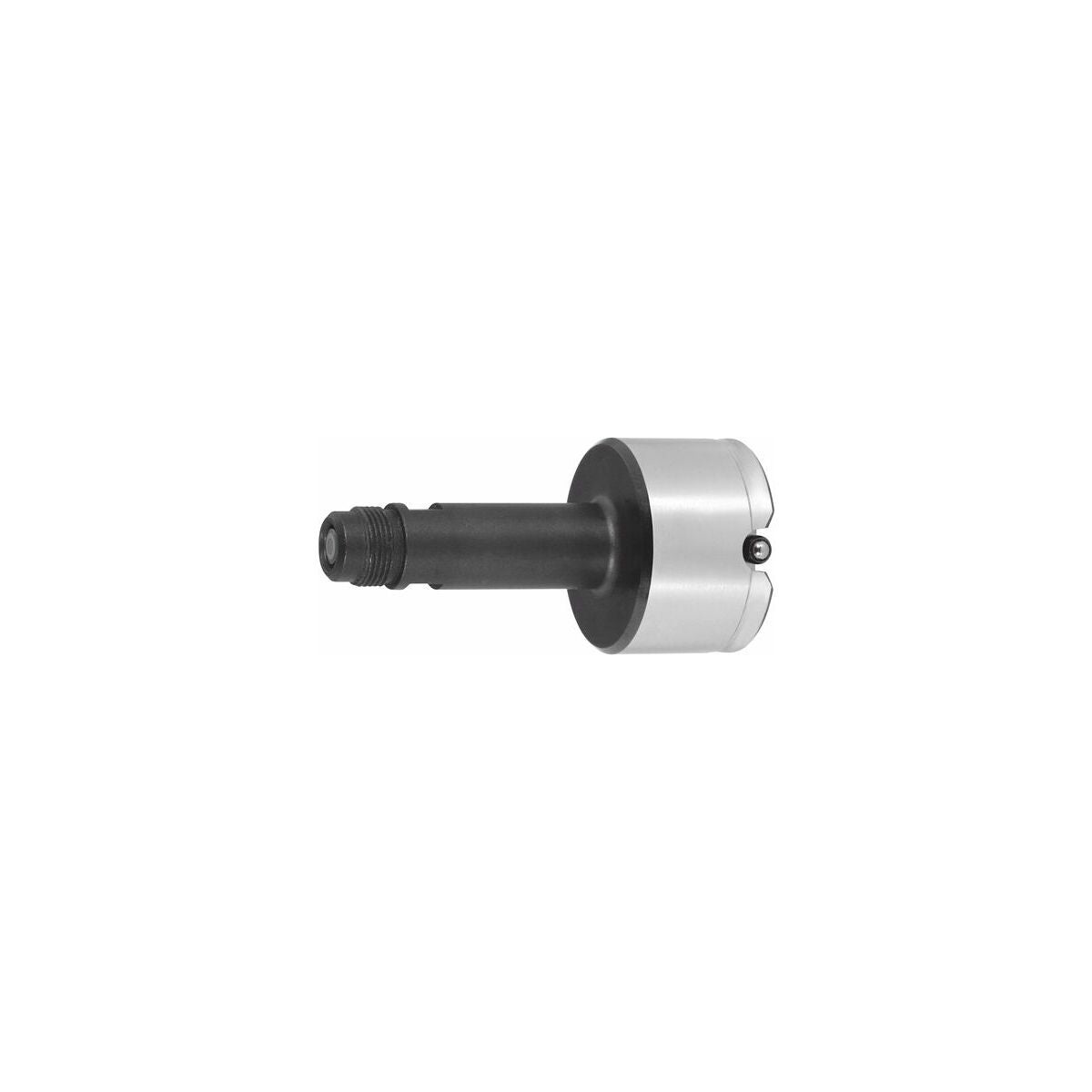

OD-reikämittatapit ovat mekaanisia kaksipistemittareita erittäin korkeisiin vaatimuksiin. Karkaistu mittaholkki. Rei’ille 3–100 mm. Mittaholkin kautta tapahtuva keskitys ehkäisee kallistusvirheitä ja varmistaa siten maksimaalisen tarkkuuden käyttäjästä riippumatta. Kääntöpisteen haku ei ole tarpeen. Näytöksi voidaan käyttää mittakelloja ja hienomittakelloja, joiden tapin halkaisija on 8 h6.

• Toistotarkkuus 1 µm.
• Vankka ja luotettava.
• Mahdollisimman lyhyt mittausaika ja maksimaalinen mittaustarkkuus.
• Kierreliitäntä tappi / pidin M10×1.

Käyttötiedot
Rei’ille 3–100 mm. Laadunvarmistukseen sarjatuotannossa manuaalisessa ja automaattisessa mittauksessa.

Toimitussisältö
Mittaholkki, jossa kaksi radiaalisesti liikkuvaa kovametallista mittakärkeä 180° kulmaetäisyydellä.

Erikoislisävarusteet
Hienomittakello nro 434674, induktiivinen hienomittakello nro 434671, vasenkätinen mittakello 434807 koko 10, digitaalinen mittakello 434322, mittatappien pidin nro 435160. asetusrenkaat nro 484030. Mittasyvyyden jatkeet, kulmakappaleet ja syvyysvasteet pyynnöstä.

Huomautus
Ilmoita tilauksen yhteydessä lisäksi tarkat reiän toleranssit, esim.:
Nro 435154 koko 6–12 10H7,
Nro 435154 koko 6–12 10 + 0,15 / − 0,01,
Nro 435154 koko 6–12 9,990 / 10,15.
Kun käytetään hienomittakelloja, tarvitaan lisäksi jatke nro 434920 koko 10 tai mittakärki nro 434900 koko 16.

• Mittatapit suurille rei’ille (jopa ⌀ 500), upotuksille ja urille sekä kolmipisteversiona pyynnöstä.
• Toleranssialue 10 µm tai sovite, laatu 5 ja hienompi, pyynnöstä.
• Mitta-alue > 0,2 mm pyynnöstä.
• Mittakosketimet suuremmalla säteellä sekä rubiini-, keraami- ja DLC-pinnoitteella.
