Katkaisuteränpidin 10/2 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Garant
Tuotenumero: G27375610/2
Varastotilanne: 17kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Liittyvät

Tuotekuvaus

Rakenne
Valmistettu erittäin lujasta työkaluteräksestä (> 1300 N/mm²). Yhdessä vaihtoterien kuperan kiinnityksen kanssa saavutetaan maksimaalinen vakaus aksiaalisia ja radiaalisia lastuamisvoimia vastaan, mikä parantaa merkittävästi pinnanlaatua ja tuottavuutta.

Huomautus
Katkaisuleveydestä 6 mm alkaen t_max-arvolla (5× katkaisuleveys) toinen terä joutuu kosketuksiin työkappaleen kanssa. Tällöin voi syntyä uritusta. Varmasti uritukseton arvoon t = 24,5 mm asti.

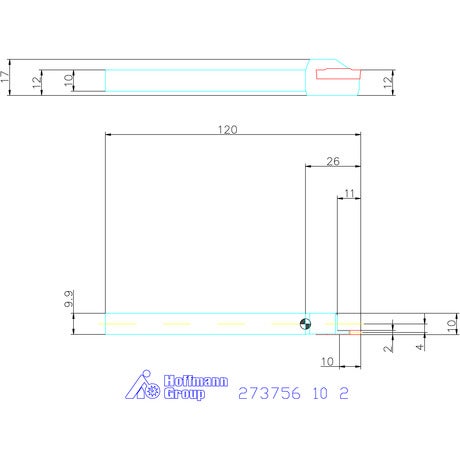

Tekniset tiedot

Käyttö	Vasen
Aksiaalinen uransorvaus mahdollista	kyllä
Sisäinen jäähdytys	ei
Tuotetyyppi	Tere4n pidin
Uran leveys w	2 mm; 2 mm; 2 mm
Ruuvit	279815 4 (TX15; 3,5 Nm)
Kokonaispituus l	120 mm
Varren leveys b	10 mm
Pistosyvyys t_max	10 mm
Aksiaalinen uransorvaus mahdollista	kyllä
Pään pituus l₁	26 mm
Toiminnallinen leveys l₄	10 mm
