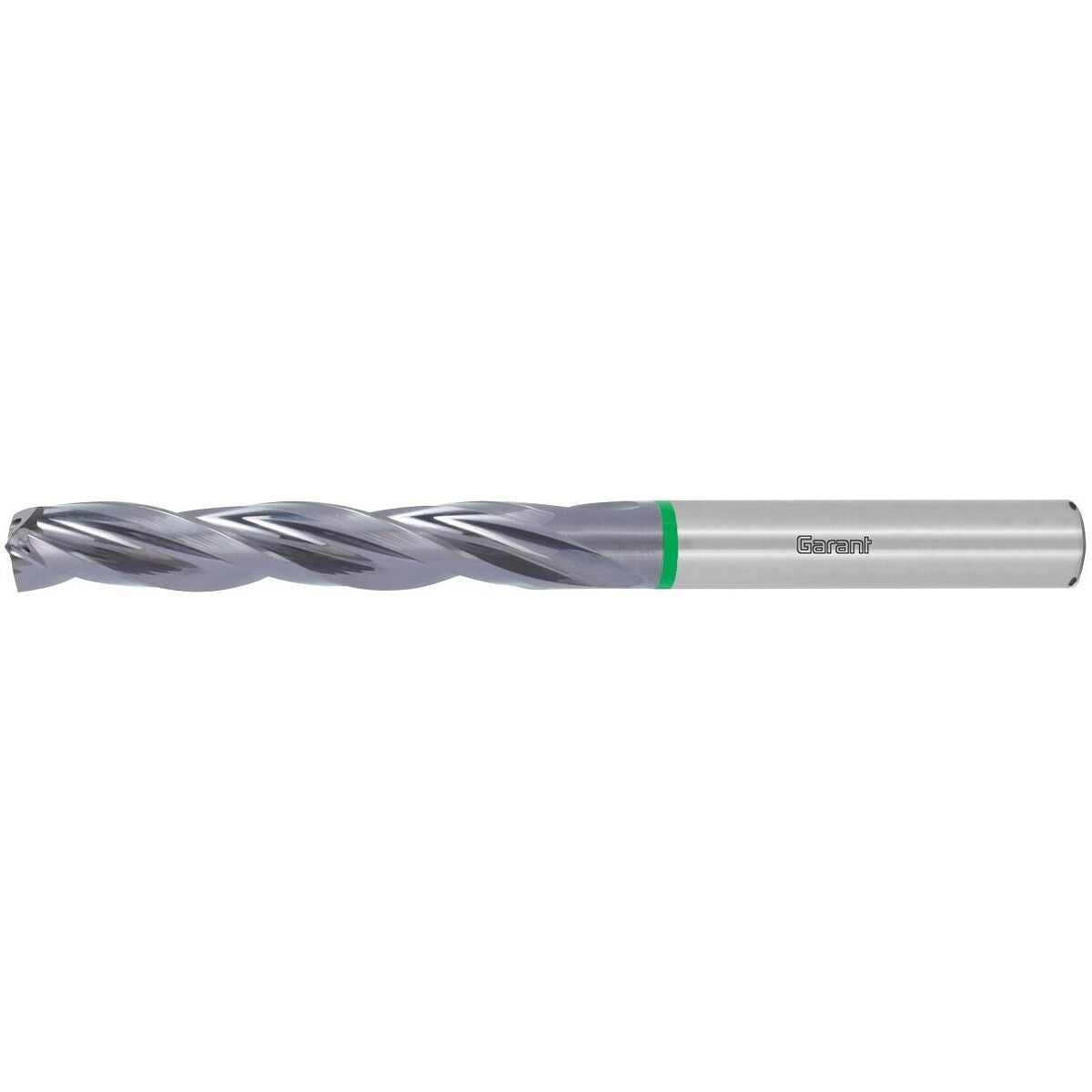

GARANT Master Steel Feed HM-porra, lieriövarsi DIN 6535 HA TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
3-särmäinen pora, kehitetty erityisesti käyttöön erittäin suurilla syöttönopeuksilla. Soveltuu erinomaisesti suorituskykyisiin 8-koneisiin ja vakaisiin koneistusolosuhteisiin.
- Erityinen terägeometria vakailla leikkuusärmilllä ja suurella vapautuksella keskellä, mikä mahdollistaa suurimman syöttönopeuden.

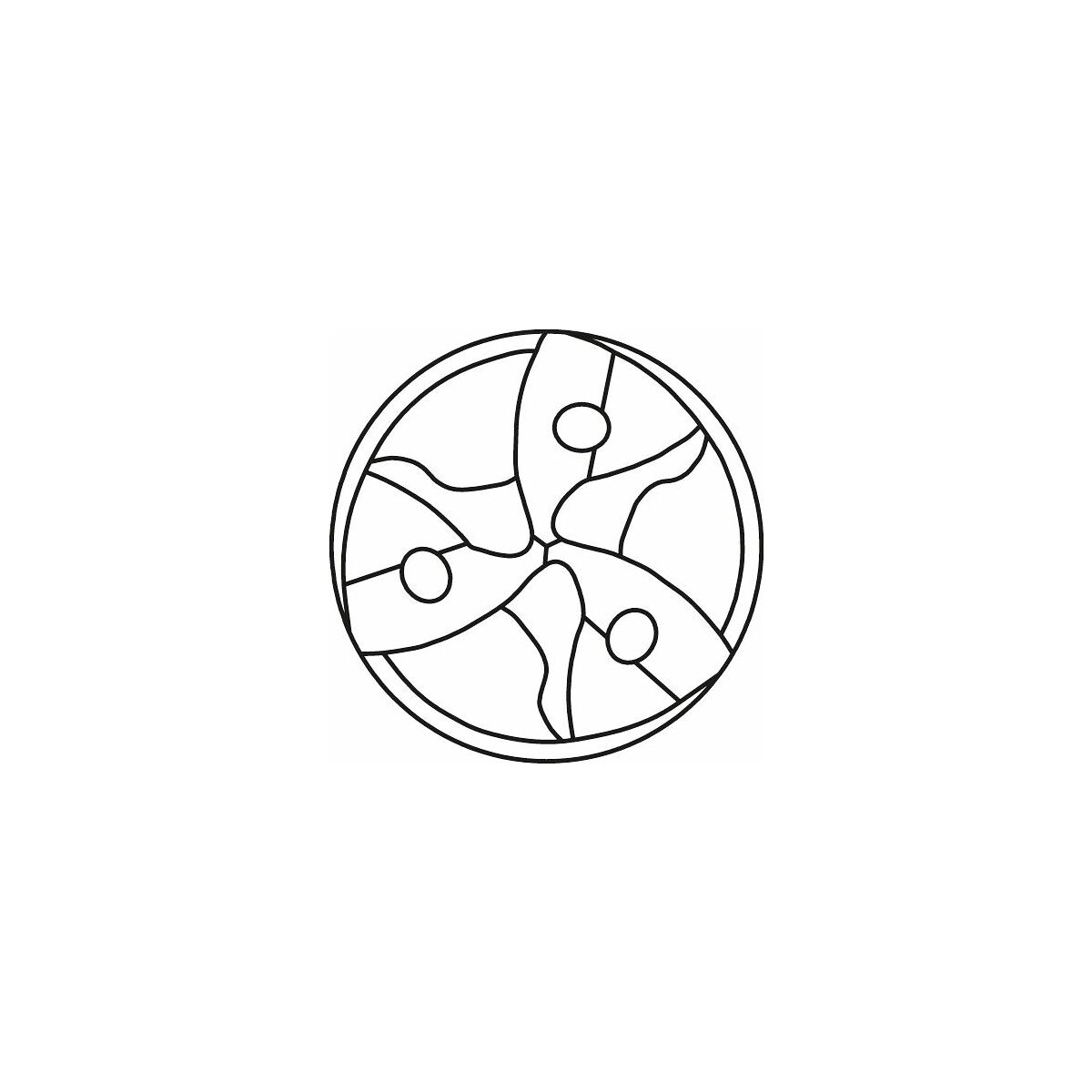

- Patentoitu lastuvirtausta optimoiva kärkihionta edistää pientä leikkausvoimaa ja hyvää lastunmurtumista.
- 145°:n kärkikulma vähentää purseiden muodostumista läpirei’issä.
Alan johtava poikkileikkaustekniikka takaa optimaaliset itseohjautumisominaisuudet ja mahdollistaa myös porauksen epätasaisille pinnoille. 3 ohjauslistaa takaavat vakaan poran ulostulon ja reiän tarkan pyöreyden.
Huomautus
Lastu-urapituus LC = L2 + 1,5 × DC.
Muodot HB ja HE saatavana samaan hintaan kuin HA.
Muoto HB: tilataan nro 122726.
Muoto HE: tilataan nro 122725 + 129100HE.
Käyttötiedot
P
160
P
140
P
130
H
60
P
110
P
90
M
60
M
50
S
40
K
130
K
80
Tekniset tiedot
| Materiaalille (värirengas) | vihreä |
|---|---|
| Kärkikulma | 145 astetta |
| Toleranssi nimellis-⌀ | h7 |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | kyllä, 25 baarilla |
| Tuotetyyppi | Kierrepora |
| Leikkausmateriaali | VHM |
| Normi | DIN 6537 L; DIN 6537 L; DIN 6537 L |
| Kiinnitys | DIN 6535 HA, h6 |
| Työstöstrategia | HPC |
| Pituus xD | 6×D |
| Puolistandardi | kyllä |
| Sarja | Master Steel |
| Kiinnitys | DIN 6535 HA, h6:lla |
| Terien lukumäärä z | 3 |

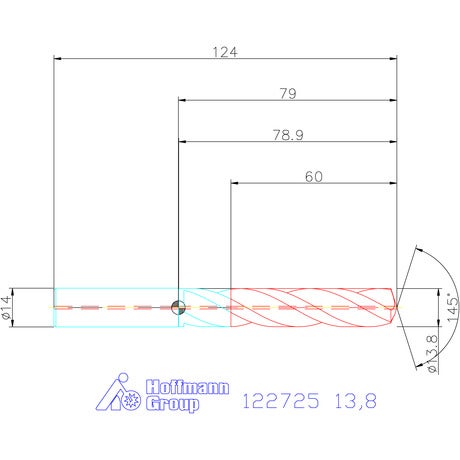

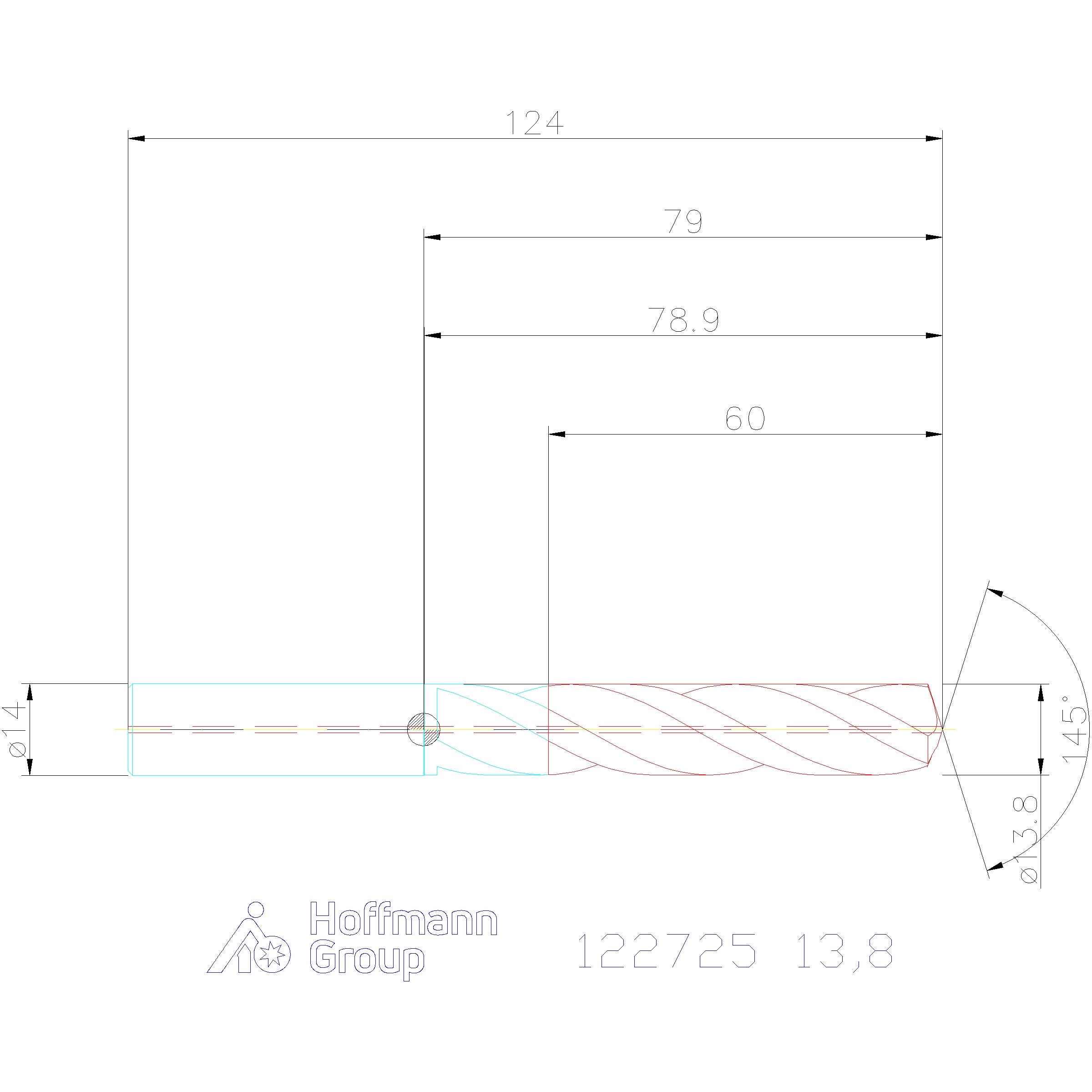

| Halkaisija ⌀ | 13.8 mm |
| Normi | DIN 6537 L; DIN 6537 L; DIN 6537 L |
| Kiinnitysuran pituus lc | 77 mm |
| Toleranssi nimellis-⌀ | h7 |
| Varren halkaisija ds | 14 mm |
| Kokonaispituus l | 124 mm |
| Porausyvyys | 56.3 mm |
| Kärkikulma | 145 astetta |
| Syöttö f teräksessä < 1100 n/mm2 | 0.56 mm/k |
| Normi | DIN 6537 L; DIN 6537 L; DIN 6537 L |
Media
Tuotetiedot
| Tuotenumero | 122725 |
|---|---|
| EAN | 4045197789761 |
