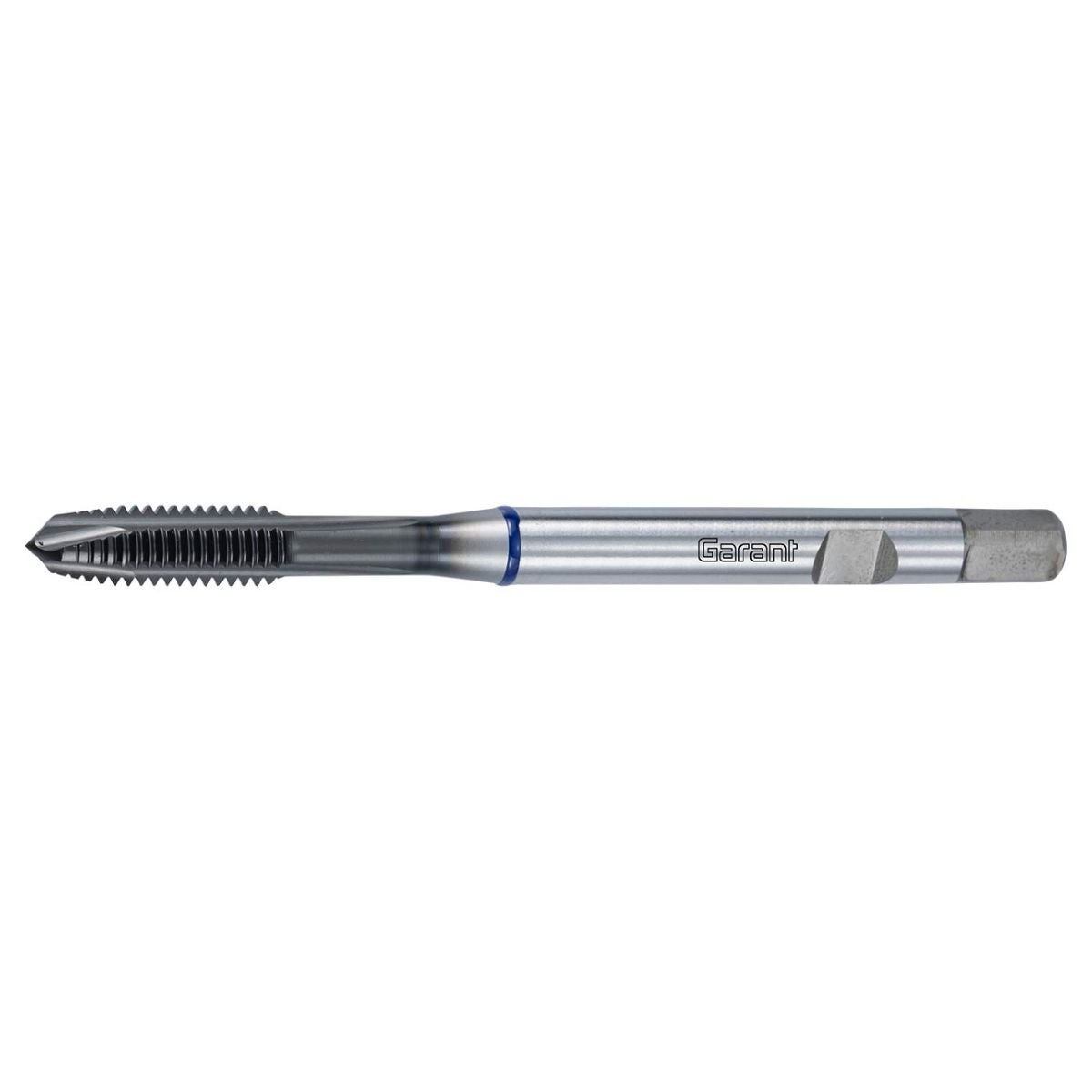

Konekierretappi synkronikaraispindeleille HSS-E-PM TiAlN
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Tukeva rakenne spiraalikärjellä ja varrella DIN 1835-B:n mukaan. Erikoisgeometria käytettäväksi koneissa, joissa on synkronoitu karakäyttö. Kierretapin ohjaus tapahtuu tällöin koneen synkronoidun karan kautta. Erityinen TiAlN-pinnoite optimaaliseen käyttöikään. Voidaan käyttää emulsiolla (rasvapitoisuus väh. 8 %).
Huomautus
GARANT-pikavaihtoistukka kierretapeille nro 338100–338121 minimaalisella pituuskompensoinnilla (MLA) takaa prosessivarman työstön synkronikaroissa käytettäessä.
Käyttötiedot
N
40
P
37
P
35
P
22
M
12
M
10
N
35
Tekniset tiedot
| Kiinnitys | DIN 1835 B h6:lla |
|---|---|
| Varren toleranssi | h6 |
| Käyttö reikätuypin mukaan | Läpireikiin |
| Lastuamissuunta | Oikea |
| Kierrestandardi | DIN 13 |
| Kylkikulma | 60 astetta |
| Nousuvaihe | B - 4 |
| Kierteitystyökalun tyyppi | Konekierretappi synkroniseen koneistukseen |
| Tuotetyyppi | Kierretappi |
| Materiaalille (värirengas) | sininen |
| Pinnoite | TiAlN |
| Sisäinen jäähdytys | ei |
| Toleranssiluokka | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Kierretyyppi | M |
| Leikkausmateriaali | HSS E PM |
| Normi | Konepajan normi |
| Kierteen ⌀ | 10 mm |
| Keskiöreiän ⌀ | 8.5 mm |
| Kierretyyppi | M |
| Kierteen nousu | 1.5 mm |
| Normi | Tehdasstandardi |
| Terien lukumäärä z | 3 |
| Lastu-urien lukumäärä | 3 |
| Viistekulma | 8 astetta |
| Varren halkaisija ds | 10 mm |
| Varren neliö □ | 8 mm |
| Kokonaispituus l | 100 mm |
| Toleranssiluokka | ISO 2X 6HX; ISO 2X 6HX; ISO 2X 6HX |
| Kierresyvyys | 25 mm |
| Kierrekoko | M10 |
| Leikkausmateriaali | HSS E PM |
Media
Tuotetiedot
| Tuotenumero | 132280 |
|---|---|
| EAN | 4045197446145 |
