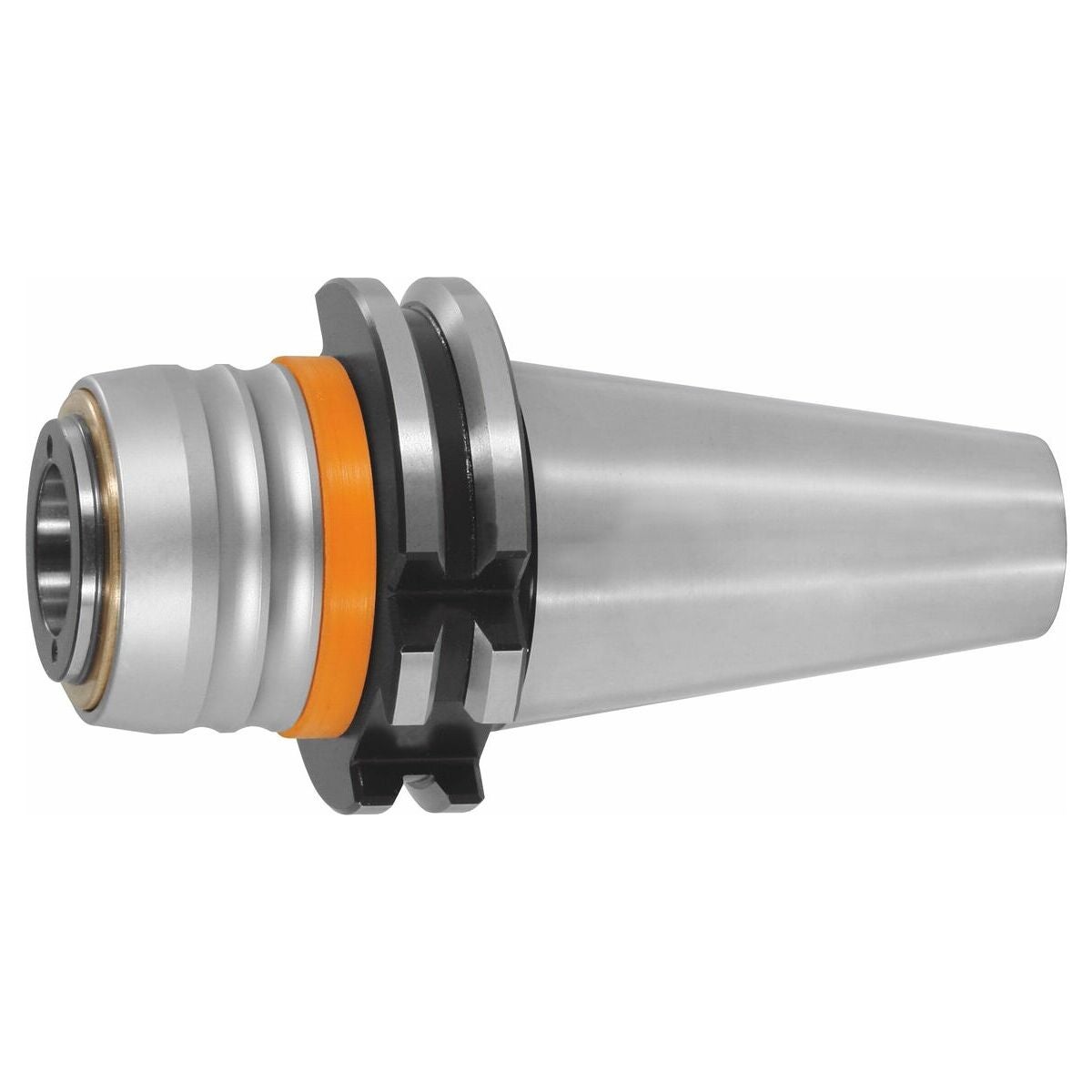

Kierteityspidin MLA, sisäinen jäähdytys 50 bar, SK 40
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Minimaalinen pituuskompensointi (MLA) vaimennuselementtien ansiosta.
- Pidentää kierretappien/rullakierretappien käyttöikää jopa 300%.
- Sisäinen jäähdytysnesteensyöttö jopa 50 bar.
- Turvallinen kiinnitys tappiholkkeihin ER-istukoita varten.
- Heitto kartiosta kartioon käytettäessä < 3 µm.
Käyttötiedot
Monitoimikoneissa synkronikaralla.
- Kierretapin/synkronikaran nousuerojen kompensointiin.
- Kierretapin nousuerojen kompensointiin.
Erikoisvarusteet
ER-kiristysholkit, ks. nro 308881-309240 (koko ER11 / 16 / 25). ER-kierretappikiristysholkit neliöllä, ks. nro 309399 - 309413 (koko ER 11 /16 / 25).
Vetotapit, ks. nro 308600−308806.
Jäähdytysnesteputki HSK:lle, ks. nro 309880.
Hylsyavain HSK:lle, ks. nro 309890.
Pikavaihtopatruunat ja jatkeet, ks. nro 338120−338142.
Huomautus
Suurin kierrosluku 4000 r/min.

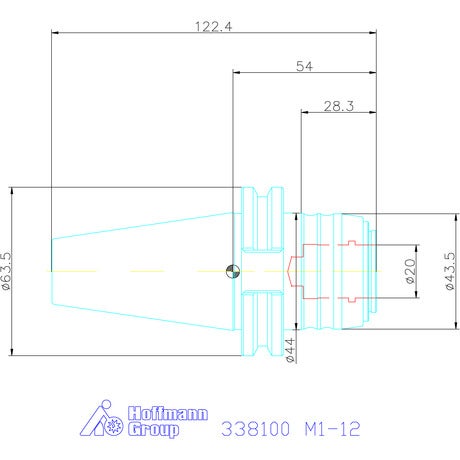

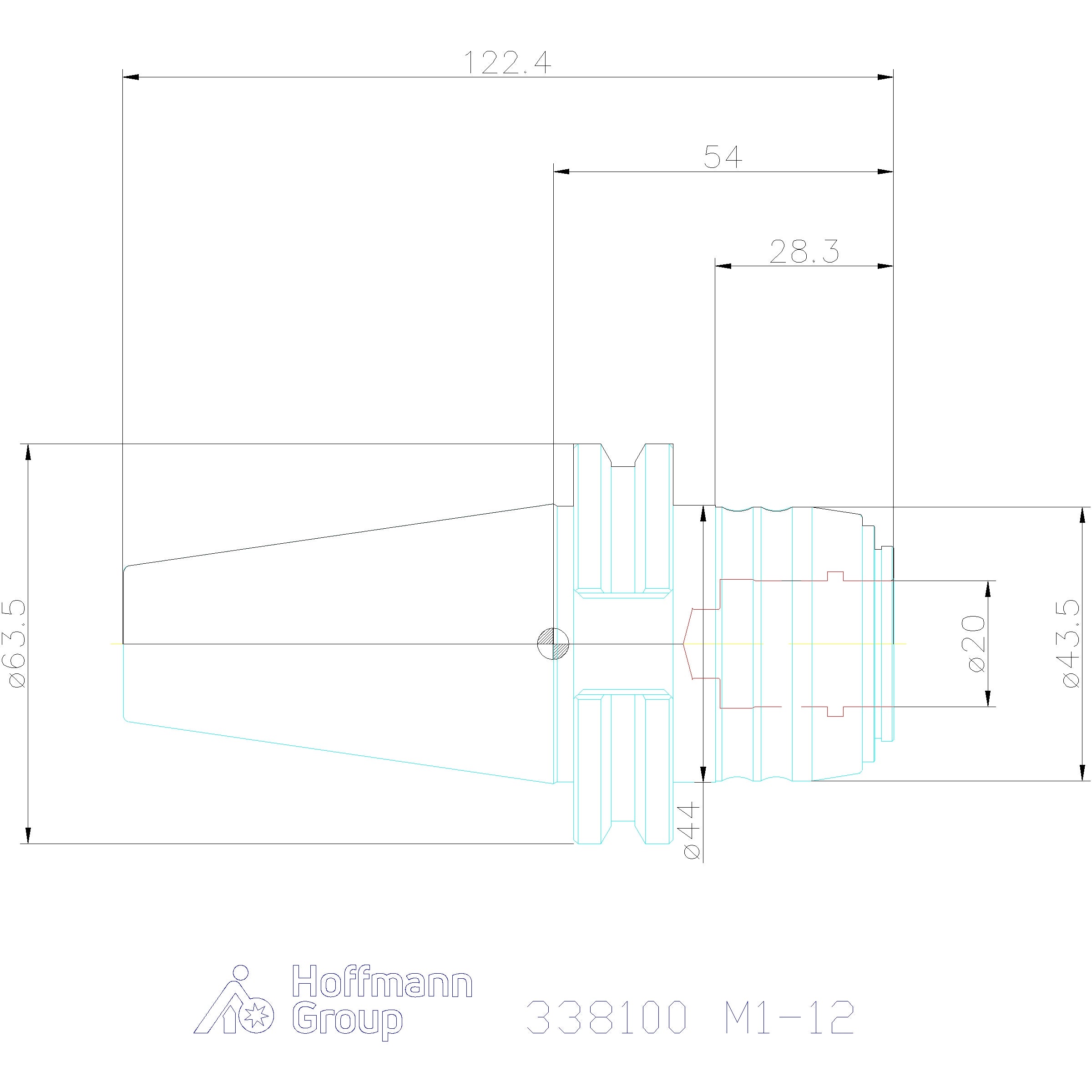

Tekniset tiedot
| Kartio | SK 40 |
|---|---|
| Pidinstandardi | DIN 69871; ISO 7388-1 |
| Tuotetyyppi | Kierretappipidinin |
| Muoto | AD |
| Sisäinen jäähdytys | kyllä, enintään 50 bar |
| Sisähalkaisija d1 | 20 mm |
| Kierre-kapasiteettialue | M1 - M12 |
| Pituuskompensoinnin paine | 0.2 mm |
| Pituuskompensointi, veto | 1 mm |

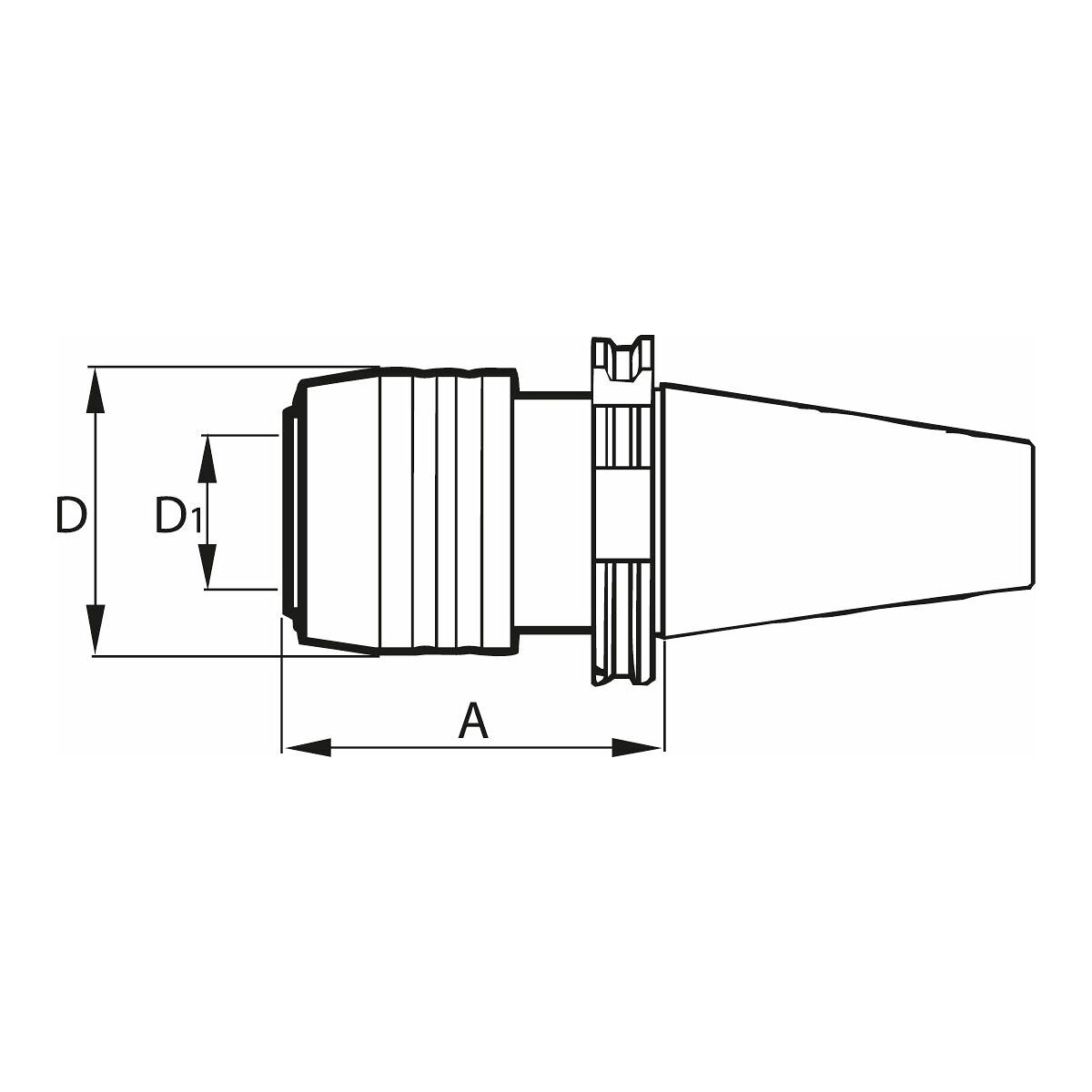

| A-mitta (pituus) | 53 mm |
| Ulkohalkaisija ⌀ d | 43 mm |
| Sopii ER-koolle | 11 / 16 |
Tuotetiedot
| Tuotenumero | 338100 |
|---|---|
| EAN | 4062406112059 |
