Kulmajyrsin 90° Weldon-varrella 20/3 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Huomautus
GARANT-momenttiruuvimeisseli TQ nro 211750 koko 1,2 käytetään terän nro 674252 koko 8IP kanssa.
Tekniset tiedot
| Jyrsinkäyttö | Kulmajyrsintä |
|---|---|
| Asetuskulma κ | 90 astetta |
| Tuotetyyppi | kulmajyrsin |
| Usp1 | 90° Weldon-varrella |
| Työstöstrategia | MTC |
| Varren halkaisija ds h6 | 20 mm |
| Kokonaispituus ltot | 90 mm |
| Sopivat kääntöterät | AP.. 1003..; AP.. 1003..; AP.. 1003.. |
| Halkaisija ⌀ | 20 mm |
| Terien lukumäärä z | 3 |
| Ulkonemispituus l1 | 40 mm |
| ⌀ d3 | 17 mm |
| Spiraalijyrsintä ⌀ dmax | 38 mm |
| Spiraalijyrsintä ⌀ dmin | 37 mm |
| Ramppauskulma αmax | 0.96 astetta |
| Ramppauspituus l αmax:lle | 14.85 mm |
| Aksiaalinen lastuamis-/vapautuskulmatyökalu | 3 astetta |
| Fz-heliksi | 0.5 |
| Suurin syöttö, vaihtoterälevy seks | 0.25 mm |
| Ruuvipakkaus vaihtoterille | 219814 (8IP; 1,2 Nm) |
| Varren tyyppi | weldonvarsi; weldonvarsi; weldonvarsi |
| Varren mitat | 20; 20; 20 |
| Sopivat kääntöterät | AP.. 1003..; AP.. 1003..; AP.. 1003.. |
| Työstöstrategia | MTC |

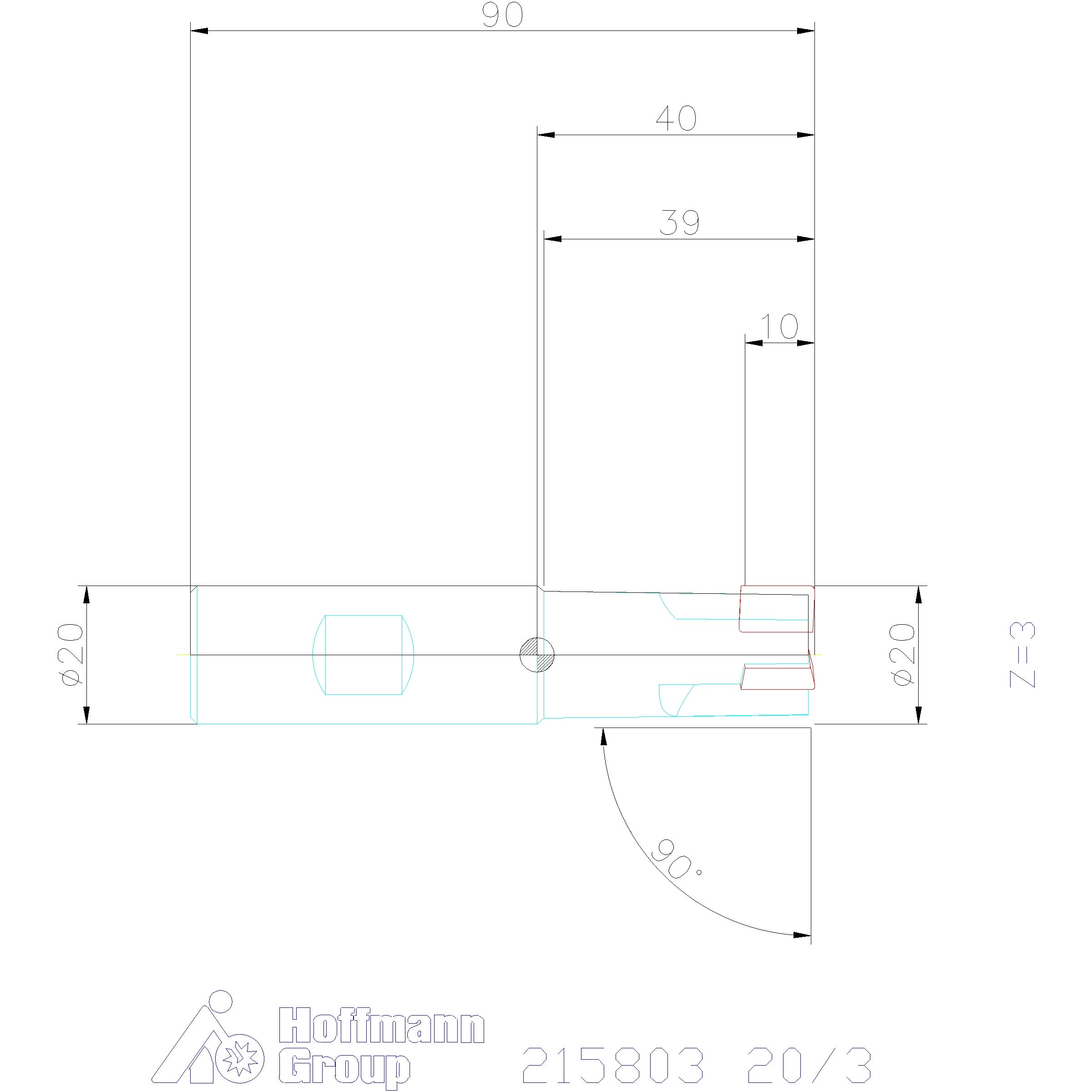

Media
Tuotetiedot
| Tuotenumero | G21580320/3 |
|---|---|
| EAN | 4062406396534 |
