Vaihtoterä jyrsintään Uni

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Rakenne

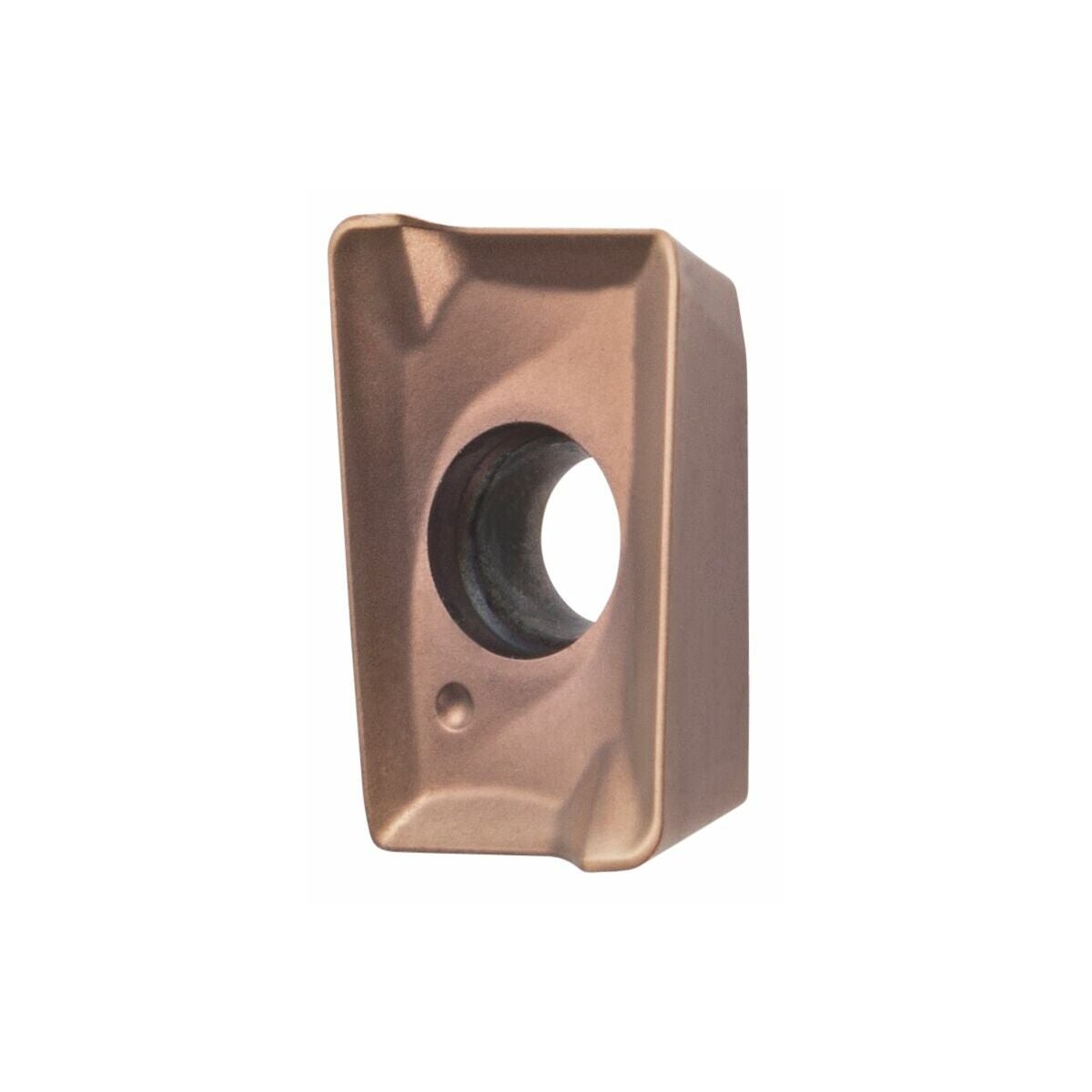

Vaihtoterä, jossa on voimakkaasti positiivinen geometria ja spiraalimainen leikkuusärmä.

Huomautus
Ohjearvot koskevat jyrsimiä nro 215800, 215803, 215850, 215853 ja 215870.
Kun a_e = 0,3×D / a_{p max} = 4,8 mm.

Tuotetyyppi	Vaihtoterä jyrsintään
Leikkausmateriaali	VHM
Usp1	APKT 1003 PDER
Usp2	HBM025
Laatu/tyyppi	HBM025
ISO-koodi vaihtoteräpalalle	APKT 1003 PDER
Levyn paksuus	3,5 mm
Vaihtojen/leikkausten määrä	2
Pinnoite	pinnoitettu
Lastuamissyvyys a_{p min}	0.1 mm
Kulmasäde	0.5 mm
Vaihtojen/leikkausten määrä	2
Leikkuupaksuus e	3,5 mm
Teräpalojen vapautuskulma	11 astetta
Tyyppi	UNI
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2,5
Suurin sahaussyvyys a_{p max} jyrsimällä	5 mm
ISO-koodi vaihtoteräpalalle	APKT 1003 PDER
Pinnoite	pinnoitettu
