Jyrsinnän vaihtoterät St1400

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Rakenne

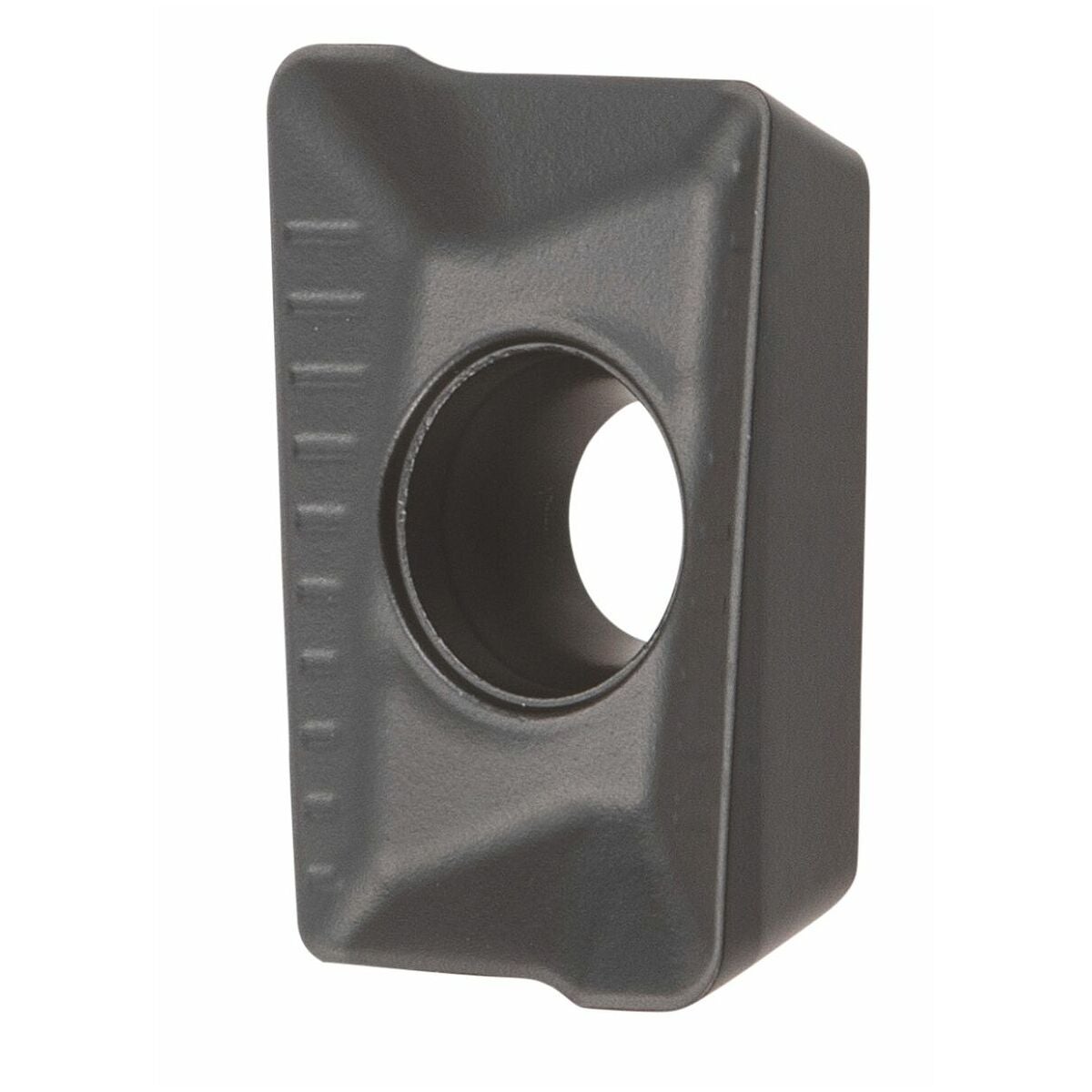

Vaihtopalat, joissa on voimakkaasti positiivinen geometria ja spiraalimainen leikkuusärmä.

Huomautus
Käyttöä koskevat ohjearvot pätevät jyrsimiin nro 215800, 215803, 215850, 215853 ja 215870.
Arvoille a_e = 0,3×D / a_{p max} = 4,8 mm.

Tuotetyyppi	Jyrsinnän vaihtoterät
Leikkausmateriaali	VHM
Usp1	APMT 100308 TR
Usp2	HB7515
Laatu/tyyppi	HB7515

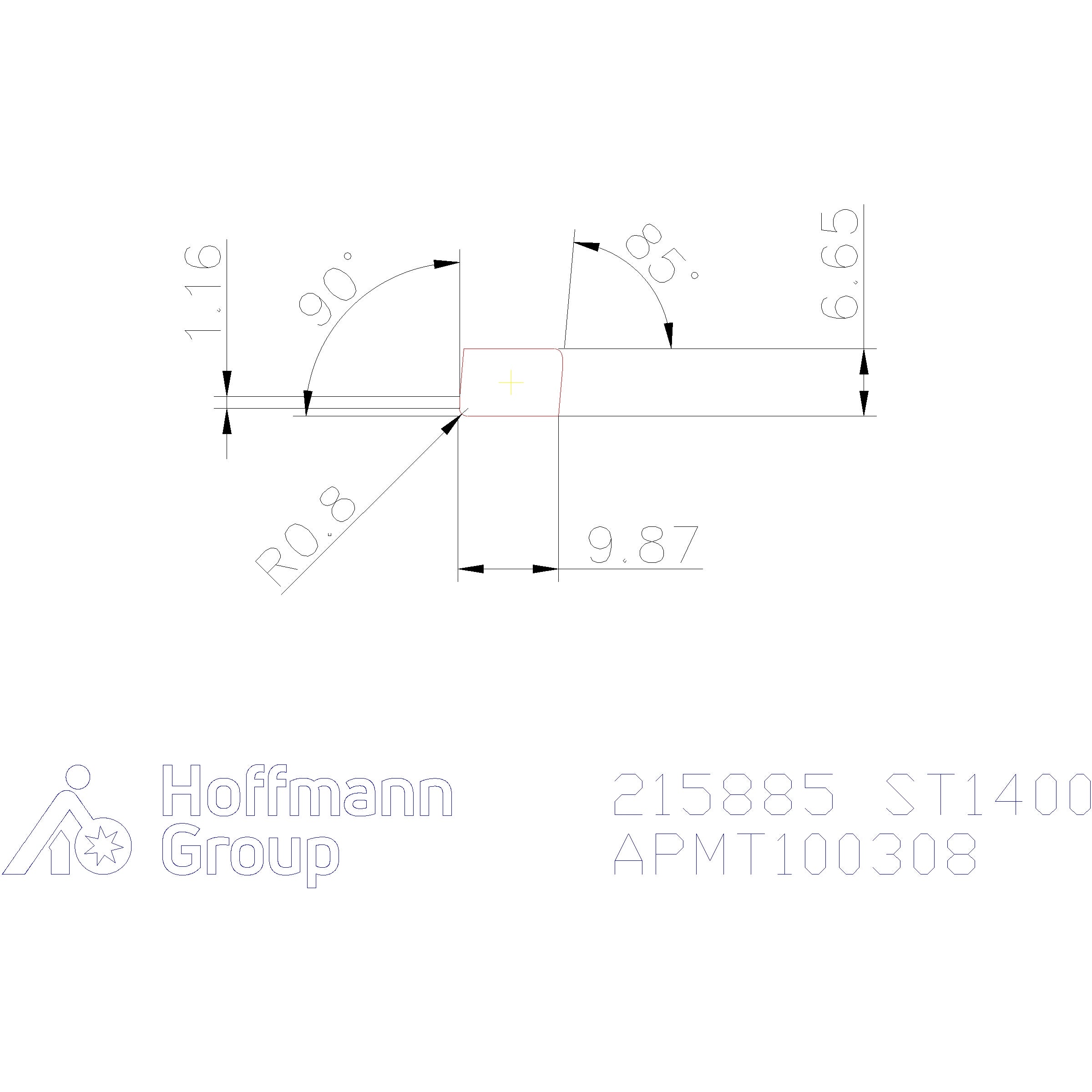

ISO-koodi vaihtoteräpalalle	APMT 100308 TR
Levyn paksuus	3.5 mm
Vaihtojen/leikkausten määrä	2
Syöttö f_z per hammas	0,1 mm; 0,1 mm; 0,1 mm
Lastuamissyvyys a_{p min}	0.1 mm
Kulmasäde	0.8 mm
Vaihtojen/leikkausten määrä	2
Leikkuupaksuus e	3.18 mm
Teräpalojen vapautuskulma	11 astetta
Tyyppi	ST1400
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	5 mm
Syöttö f_z per hammas	0,1 mm; 0,1 mm; 0,1 mm
ISO-koodi vaihtoteräpalalle	APMT 100308 TR
