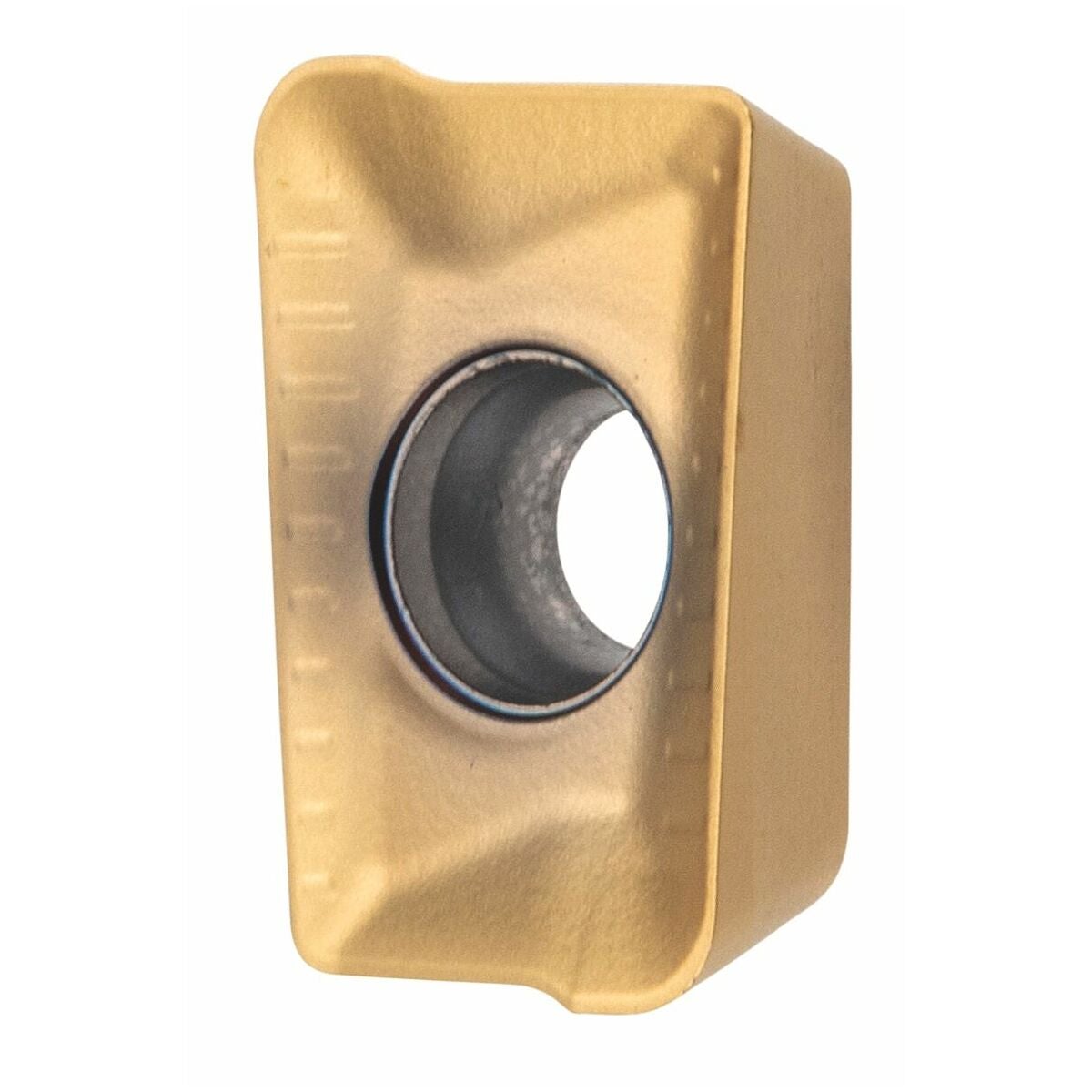

Vaihtopala jyrsintään Inox

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Rakenne
Teräpalat vahvasti positiivisella geometrialla ja spiraalimaisella leikkuusärmällä.

Huomautus
Käytön ohjearvot koskevat jyrsimiä nro 215800, 215803, 215850, 215853 ja 215870.
Kun a_e = 0,3×D / a_{p max} = 4,8 mm.

Tuotetyyppi	Vaihtopala jyrsintään
Leikkausmateriaali	VHM
Usp2	HB7635
Laatu/tyyppi	HB7635
Levyn paksuus	3.5 mm
Vaihtojen/leikkausten määrä	2
Syöttö f_z per hammas	0,12 mm; 0,12 mm; 0,12 mm
Lastuamissyvyys a_{p min}	0.1 mm
Kulmasäde	1.2 mm
Vaihtojen/leikkausten määrä	2
Leikkuupaksuus e	3.18 mm
Teräpalojen vapautuskulma	11 astetta
Tyyppi	INOX
Jyrsintäsyvyys a_{p max.}	2 mm
Korjauskerroin f_z	2.5
Suurin sahaussyvyys a_{p max} jyrsimällä	5 mm
Syöttö f_z per hammas	0,12 mm; 0,12 mm; 0,12 mm
