DUO-LOCK HAIMER MILL HPC AlTiN 12 mm

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki: Haimer
Tuotenumero: G22031612
Varastotilanne: 36kpl Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo

Tekniset tiedot Käyttötiedot Liittyvät

Tuotekuvaus

Rakenne
DUO-LOCK HAIMER MILL: Voidaan käyttää yleistyökaluna. Ainutlaatuinen päägeometria rampitukseen ja porausympyräjyrsintään. Ensisijainen valinta sovelluksiin, joissa ulkonema on lyhyt.

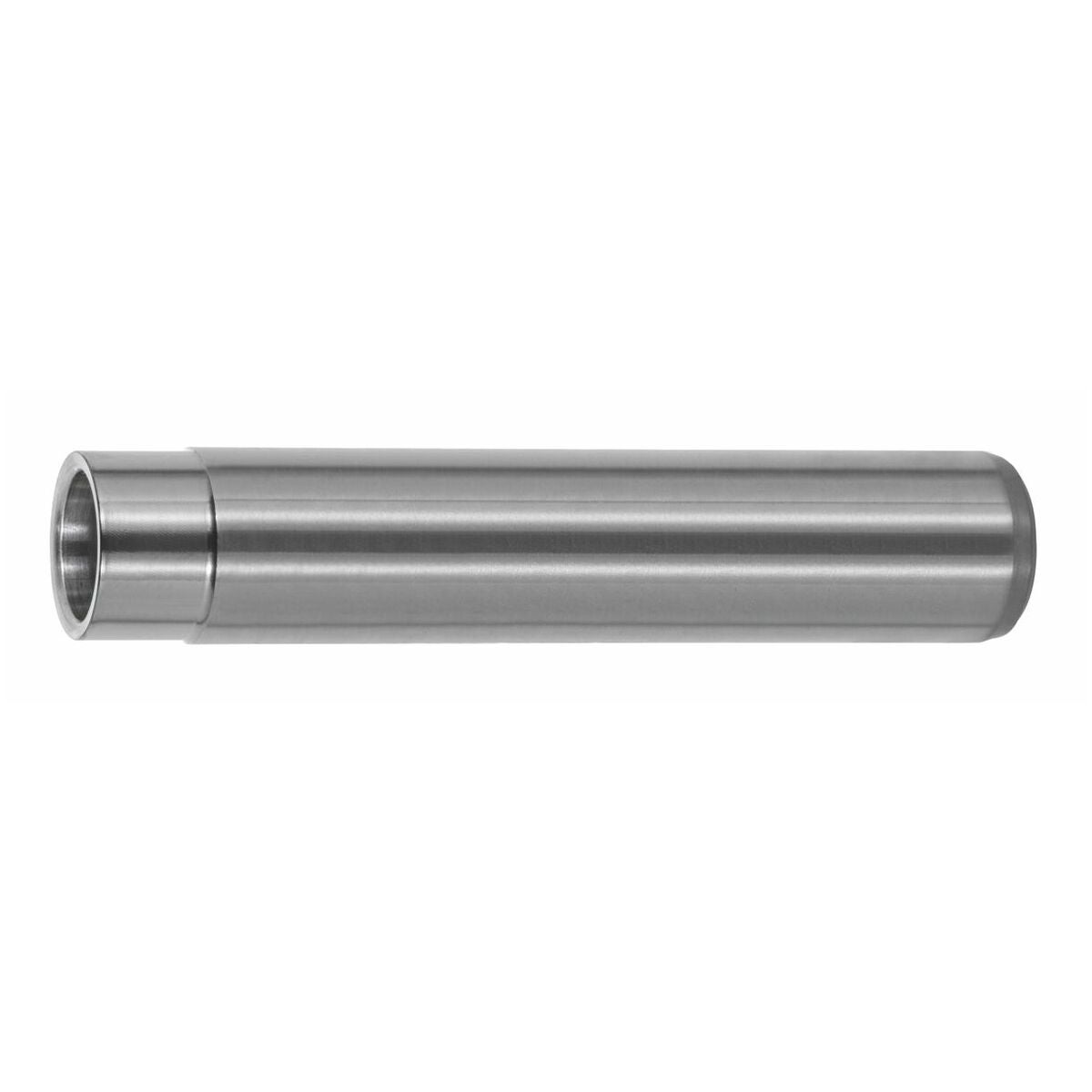

DUO-LOCK HAIMER MILL Power Series: Ensisijainen valinta sovelluksiin, joissa ulkonema on pitkä ja kiinnitysolosuhteet ovat epävakaat. Pitkillä ulkonemilla erityisen rauhalliseen käyntiin suositellaan ensisijaisesti HM-jatkoja.

Huomautus
Ohjearvot täyden uran jyrsintään a_pmax </= 0,5 × D.

Käyttötiedot

Tekniset tiedot

Ominaisuus: kierrekulma	Epäsäännöllinen
Hammastusjako	Epäsäännöllinen
Työstöstrategia	HPC
Pinnoite	AlTiN
Sisäinen jäähdytys	ei
Tuotetyyppi	Jyrsimen teräpalat
Tyyppi	N
Leikkausmateriaali	VHM
Normi	Työpajanormi
Syöttösuunta	vaakasuora, vino ja pystysuora
Kulmaviisteen kulma	45 astetta
Toleranssi nimellis-⌀	f8
Kierrekulma	32 astetta
Kytkeytymisleveys a_e jyrsintäoperaatiossa	täysura: sahaussyvyys 1×D; 0,05×D lieriöjyrsinnässä
Sopiva peruspidike	kierteellä
Kulmaviisteen kulma	45 astetta
Lastuamissyvyys a_{p min}	0.24 mm
Toleranssi nimellis-⌀	f8
Terien lukumäärä z	4
Jyrsintäsyvyys a_{p max.}	12 mm
Korjauskerroin f_z	2
Viisteen leveys 45°	0.24 mm
Syöttösuunta	vaakasuora, vino ja pystysuora
Kierrekulma	32 astetta
Suurin sahaussyvyys a_{p max} jyrsimällä	9 mm
Syöttö f_z lieriöjyrsinnässä teräksessä < 900 N/mm²	0.065 mm
Syöttö f_z urajyrsintään teräksessä < 900 N/mm²	0.03 mm

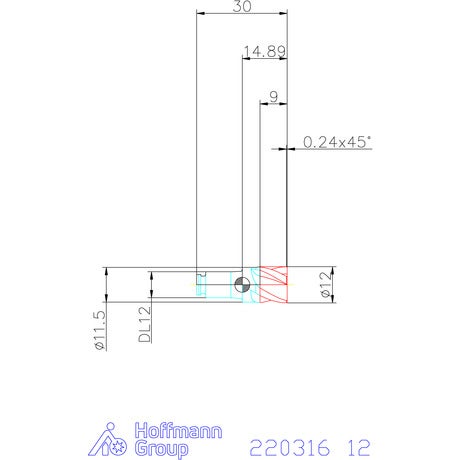

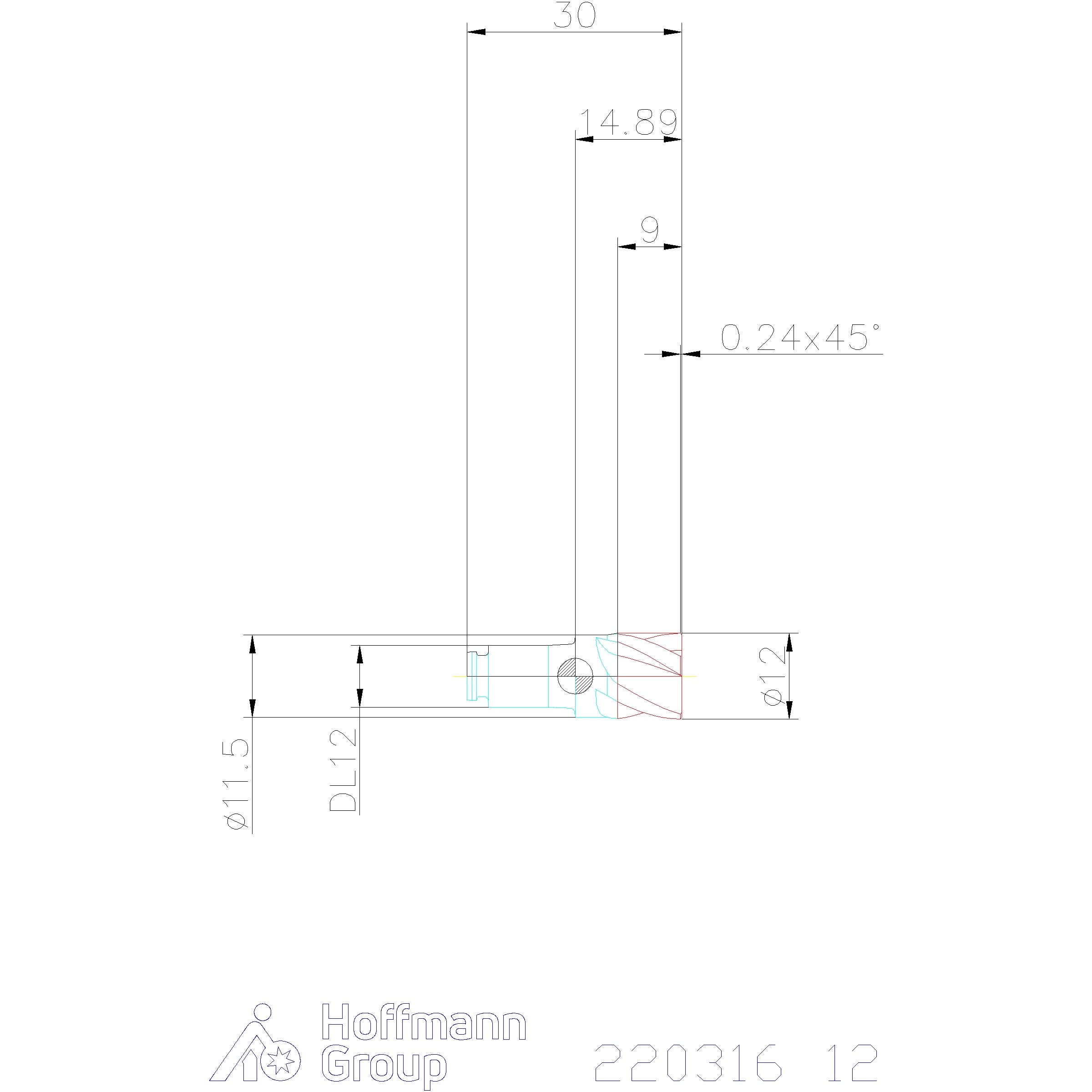

Leikkuupituus l₂	9 mm
Leikkaus-⌀ d	12 mm
Terien lukumäärä z	4
Kokonaispituus l	15 mm
Ulkonemispituus l₁	9 mm
Duo-lock-liitäntä	DL12
Avaimen väli sw	9.5 mm
⌀ d₂	11.5 mm
Suositeltu kiristysmomentti	30 Nm
