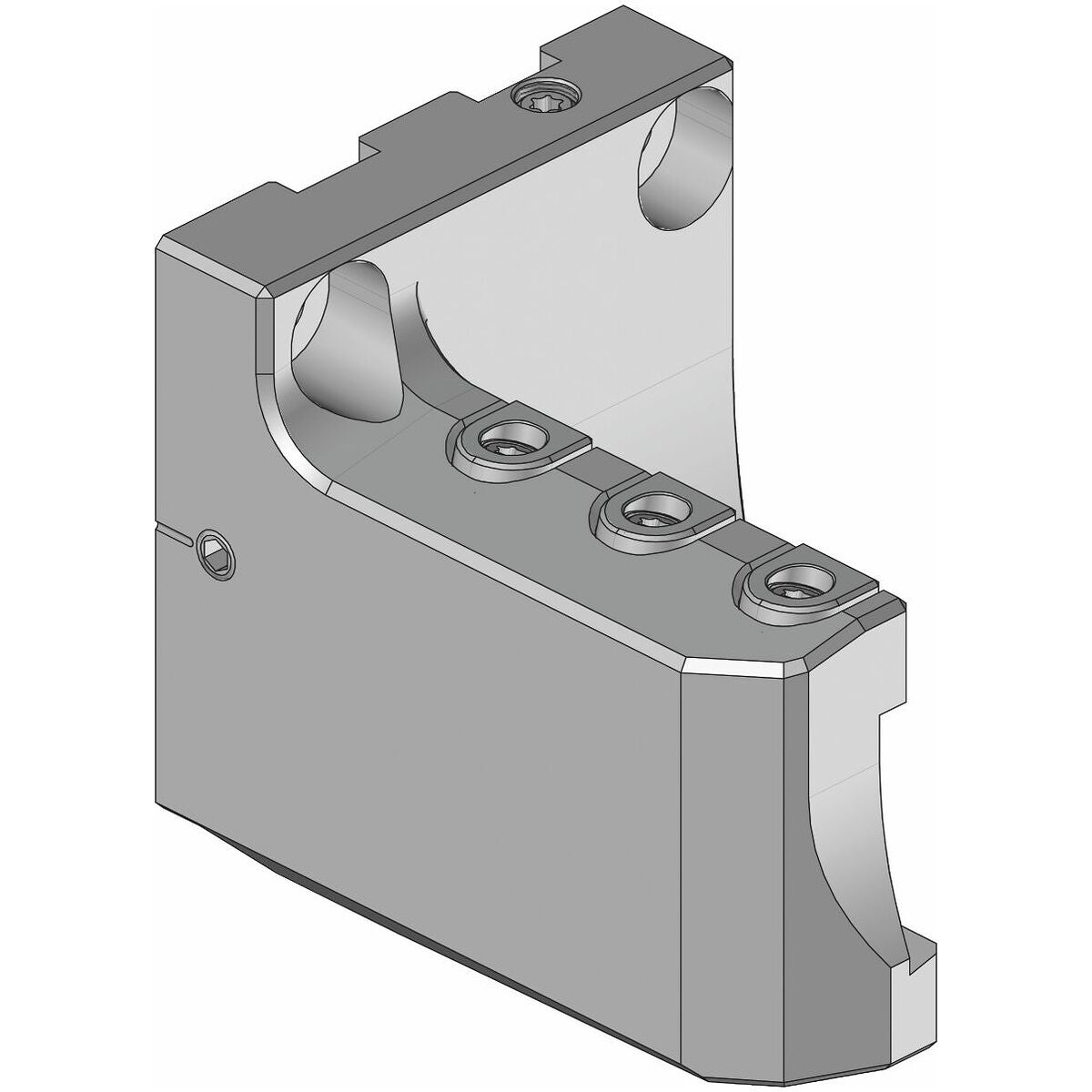

Eco-katkaisuterän pidin tyyppi 1
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

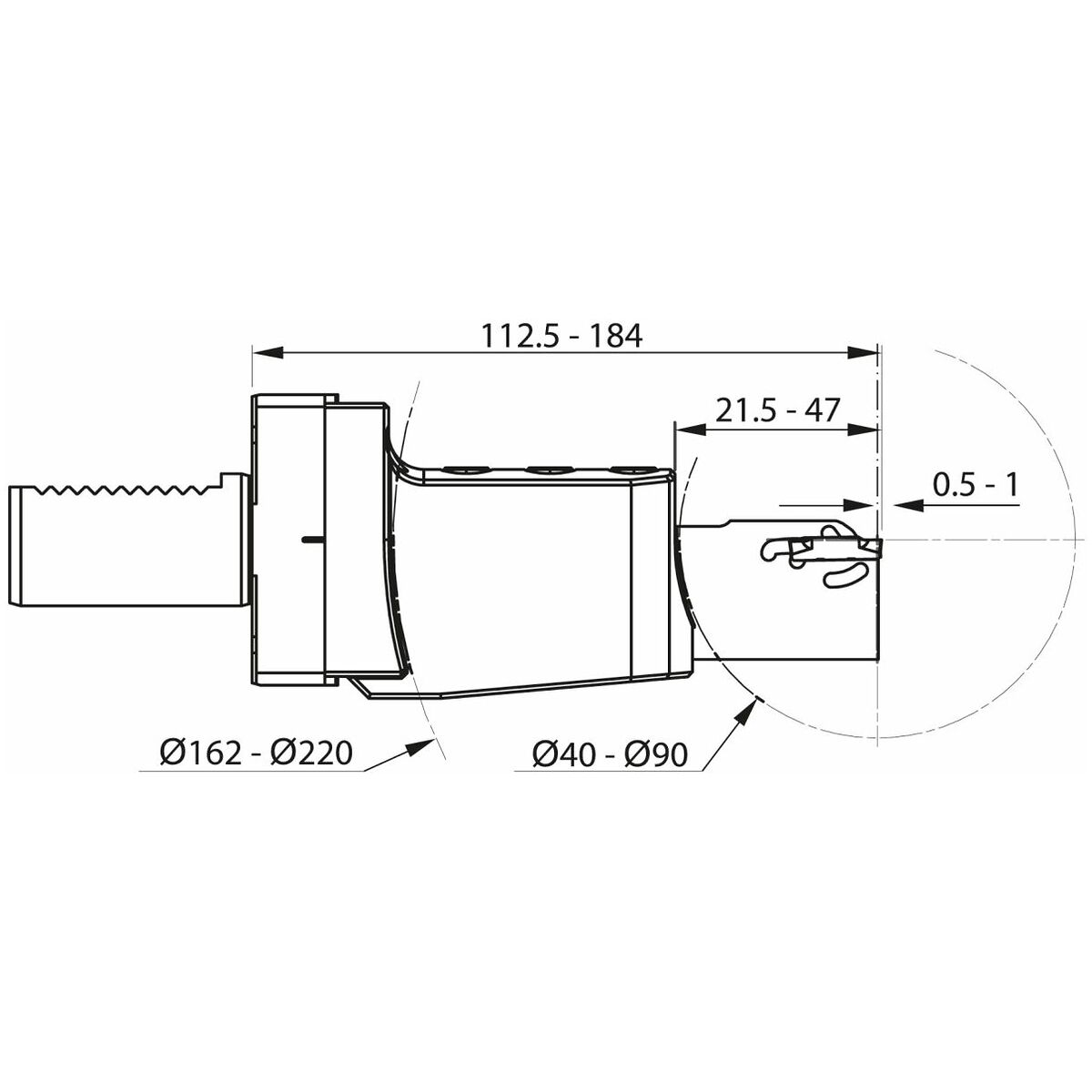

Kapea rakenne 4 versiona ja voidaan asentaa 180° käännettynä normaaliin käyttöön sekä alapuoliseen käyttöön. Optimaalinen työkaluyhdistelmä katkaisu- ja uransorvausmenetelmiin pää- ja vastakaran välissä tai lähellä, kun kappaleen ulkonema on minimaalinen.
Käyttötiedot
Käyttö tähtirevolvereissa ja jyrsin karoissa monitoimikoneissa.
Eco-katkaisuterille nro 273864–273866, nro 273562 ja 273564.
Huomautus
Jäähdytysnesteen syöttö sivulta eco-katkaisuterävarsille.
Versiot RR ja LR terille nro 273864. Versiot RR ja LL terille nro 273865. Versiot RR ja LL terille nro 273866.
Sopivat kiristyskannattimet nro 279840 2 ja sopivat ruuvit nro 279815 14. Katso varaosaluettelo.
Terät nro 273562 ja 273564 voidaan käyttää vain pitimissä RR ja LL.

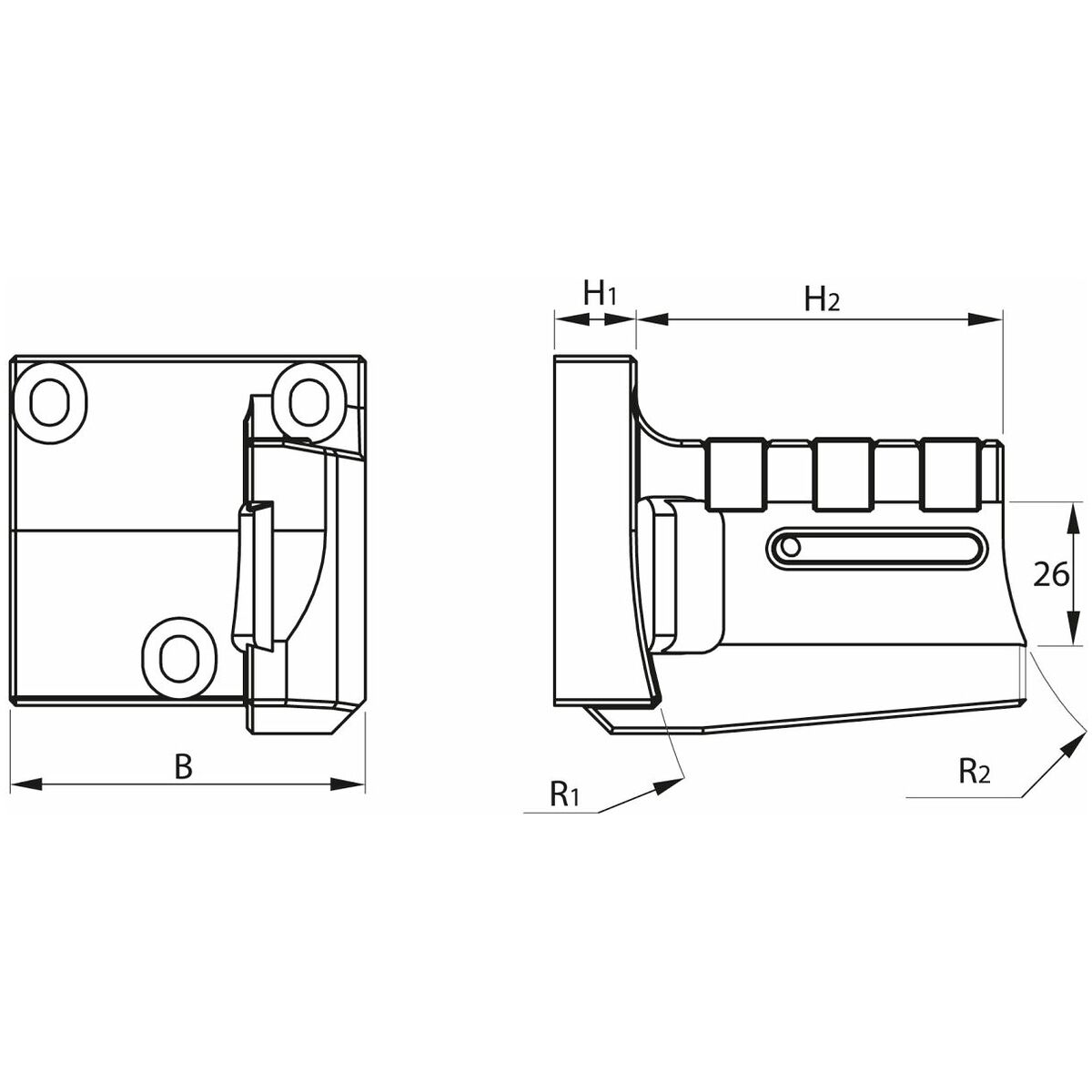

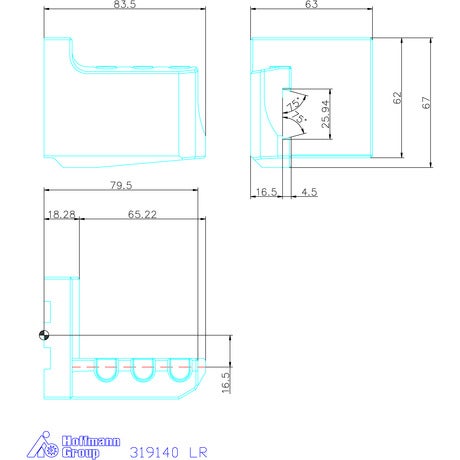

Tekniset tiedot
| Tuotetyyppi | Katkaisuterän pidin |
|---|---|
| Leveys b | 67 mm |
| Säde r2 | 50 mm |
| Korkeus h1 | 14.5 mm |
| Korkeus h2 | 65 mm |
| Säde r1 | 117 mm |
| Toteutus | LR |
Tuotetiedot
| Tuotenumero | 319140 |
|---|---|
| EAN | 4045197781079 |
