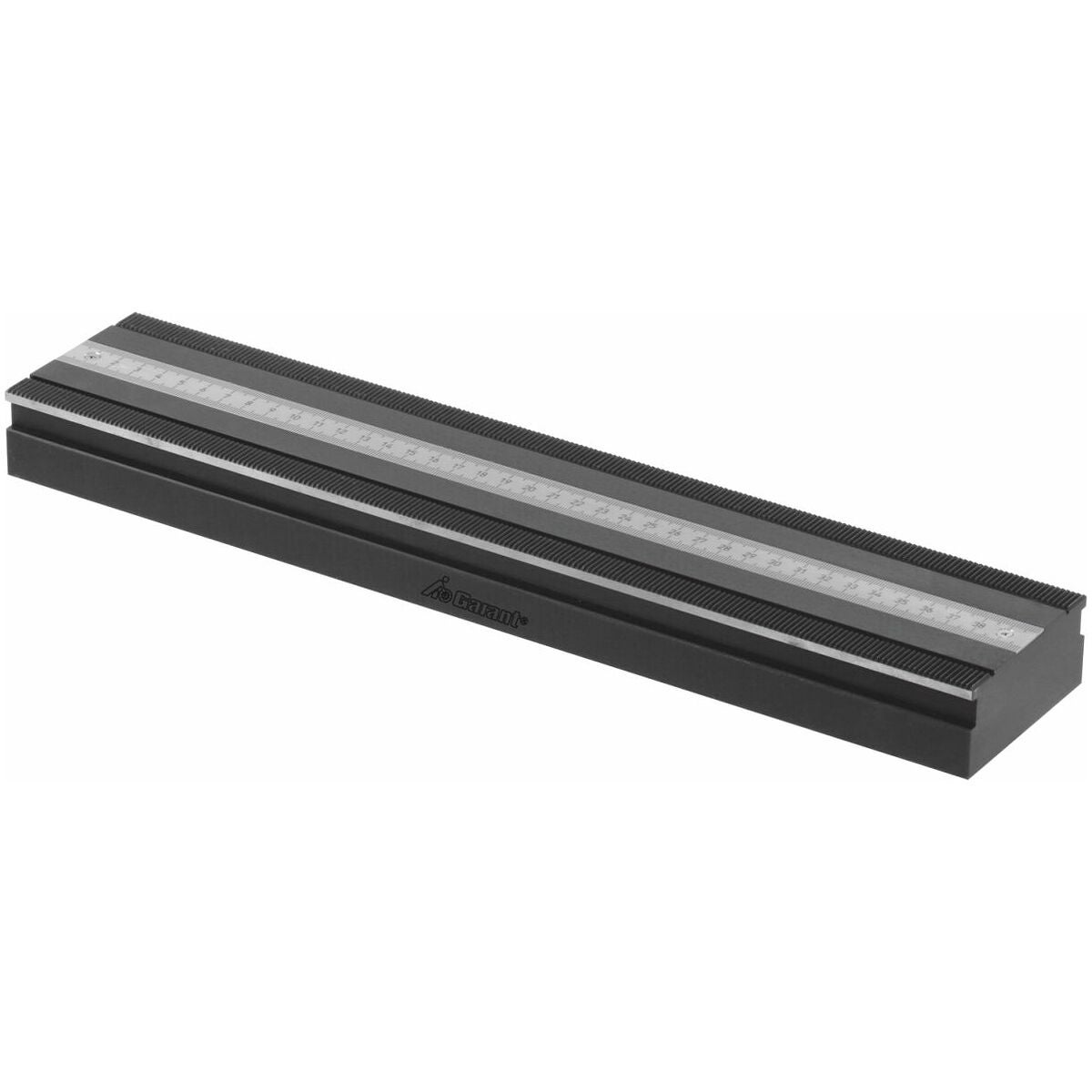

Monikiinnityskisko 80
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Kaikki toiminnalliset pinnat tarkkuushiottu, rinnakkaisuus 0,03 mm.
- Peruskisko ja leuat ovat pintakarkaistut reuna-alueelta.
- Kompakti, modulaarinen rakenne, suuri puristusvoima jopa 20 kN, suurin kiristysmomentti 25 Nm.
- Kiinnitysreikäjako GARANT ZeroClamp -nollapistekiinnitysjärjestelmälle (jaotus 200 mm) vakiona; mahdollista kiinnitysalusta-/reikäkenttälevyihin tai kiinnityskonsolien kautta.

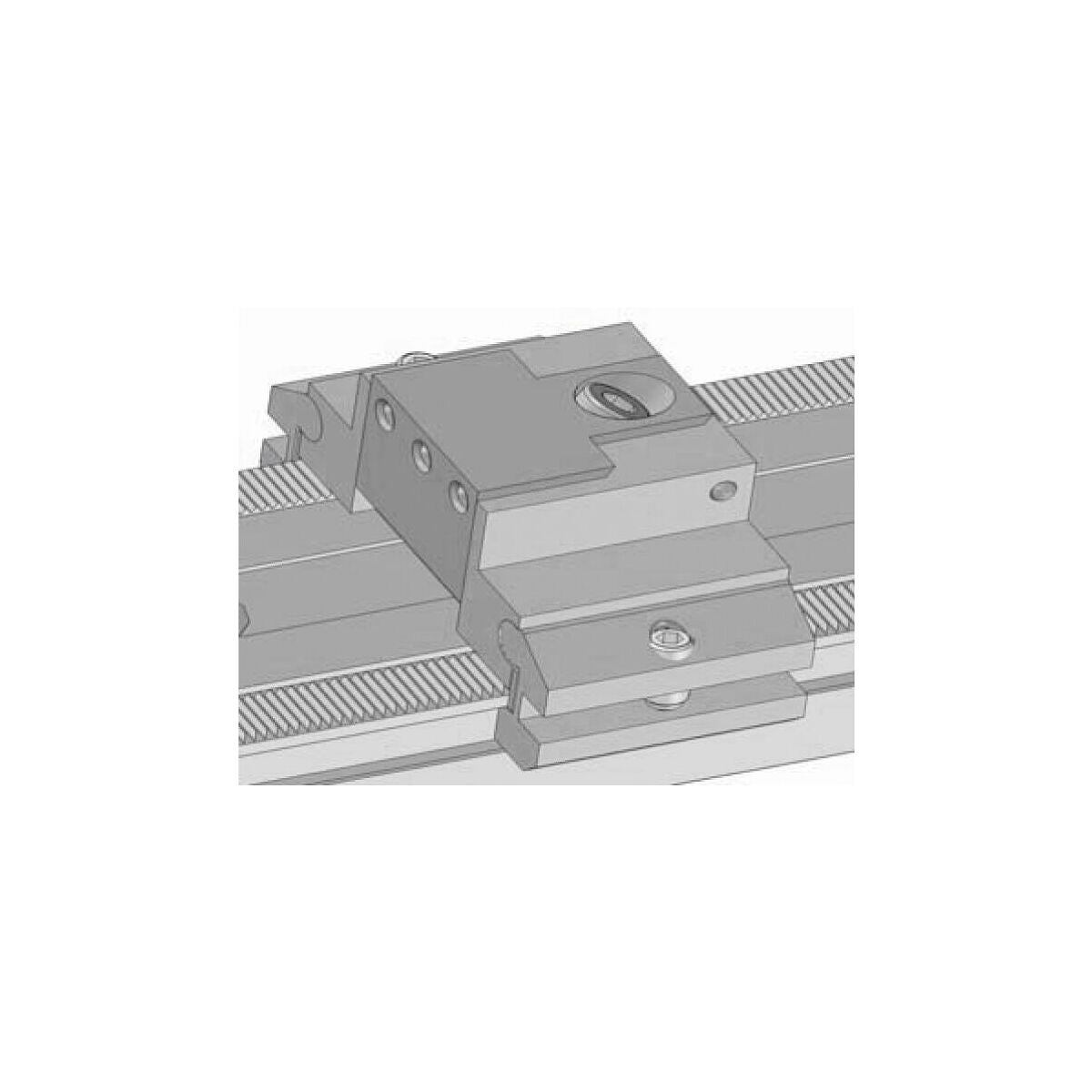

- Peruskiskon pinnassa oleva asteikko mahdollistaa kiinnityslisäosien nopean ja toistettavan asemoinnin kiinnityskiskon hammastukseen.
- Helppo kiinnitys momenttiavaimella.
Käyttötiedot

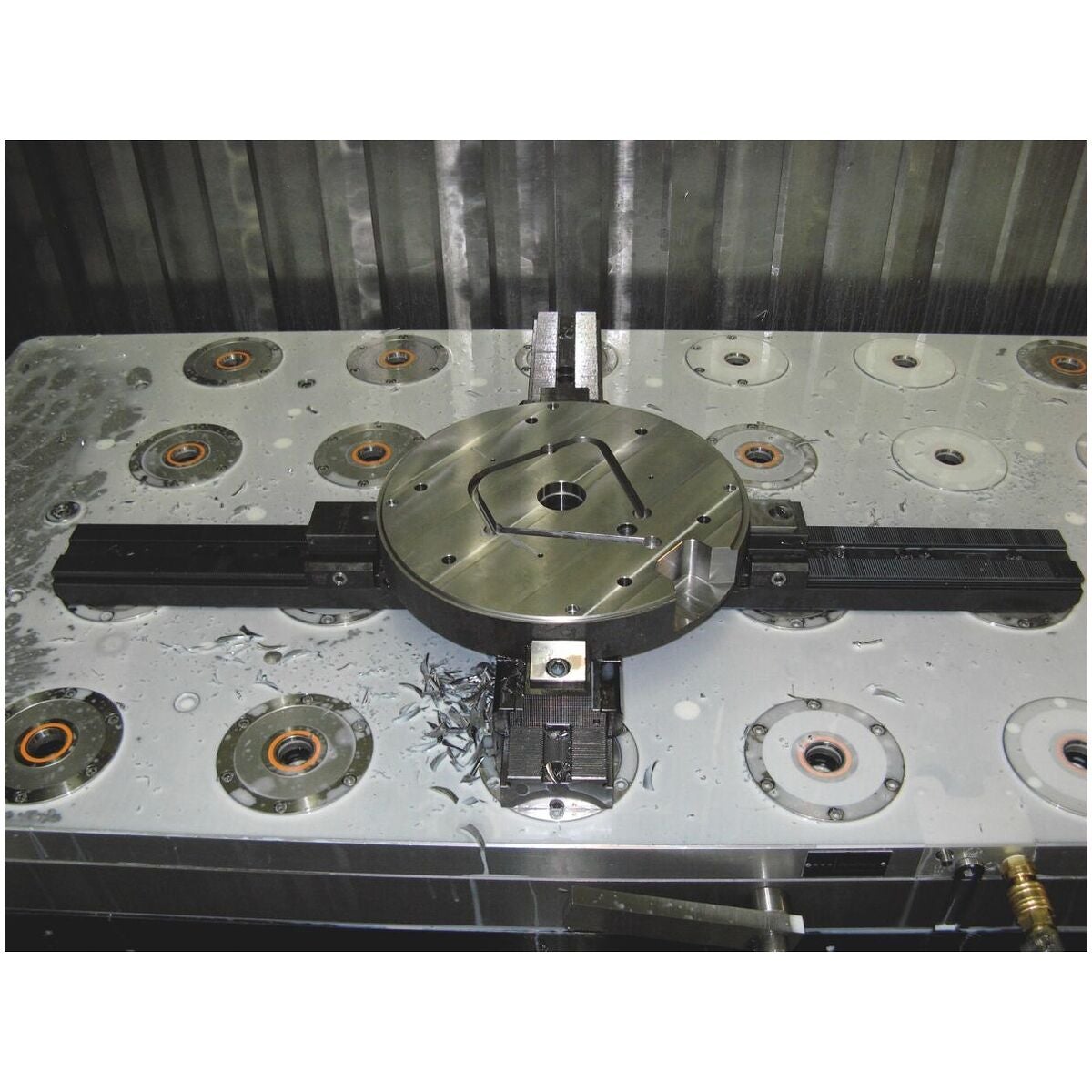

- 5-sivuinen koneistus moniakselisissa monitoimikoneissa.

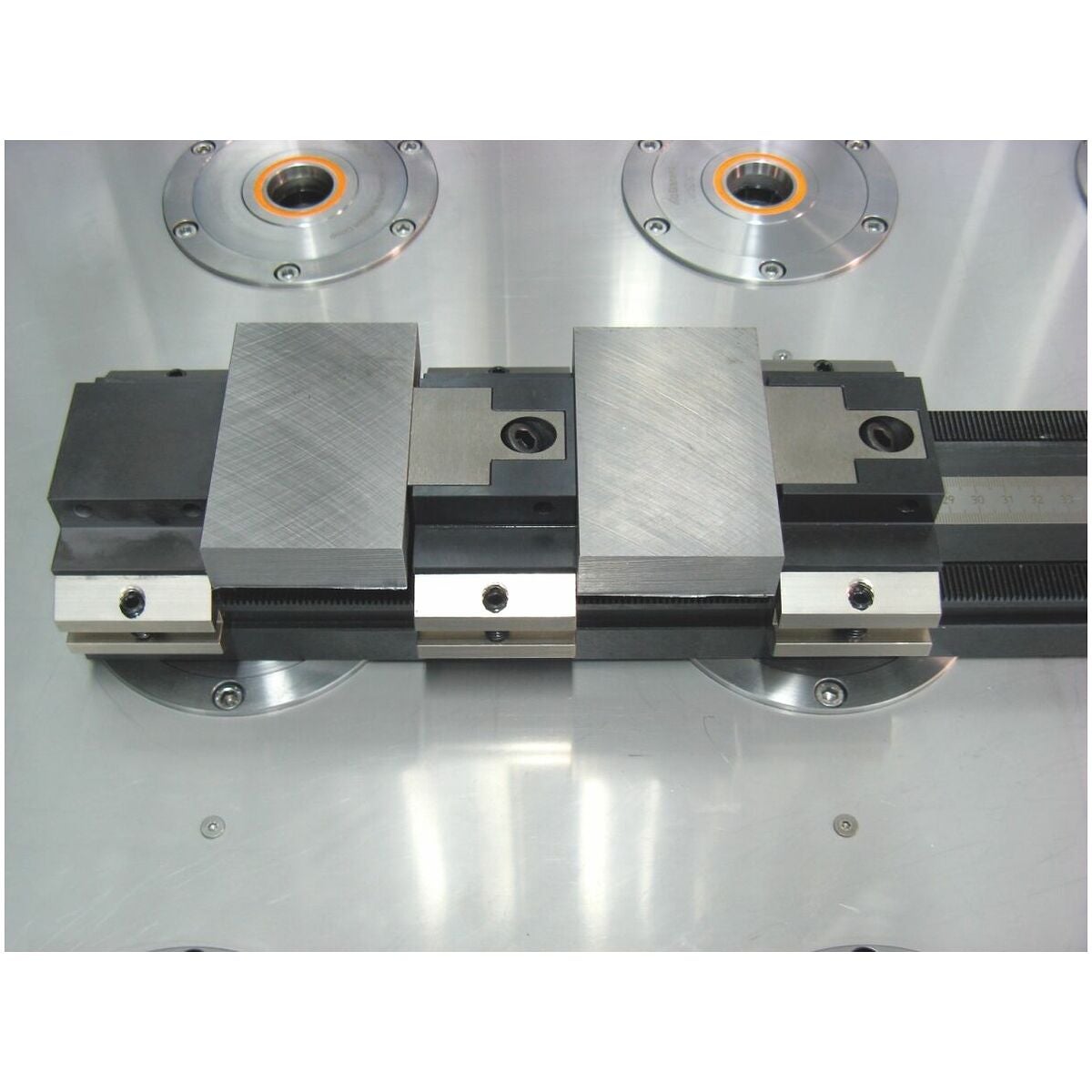

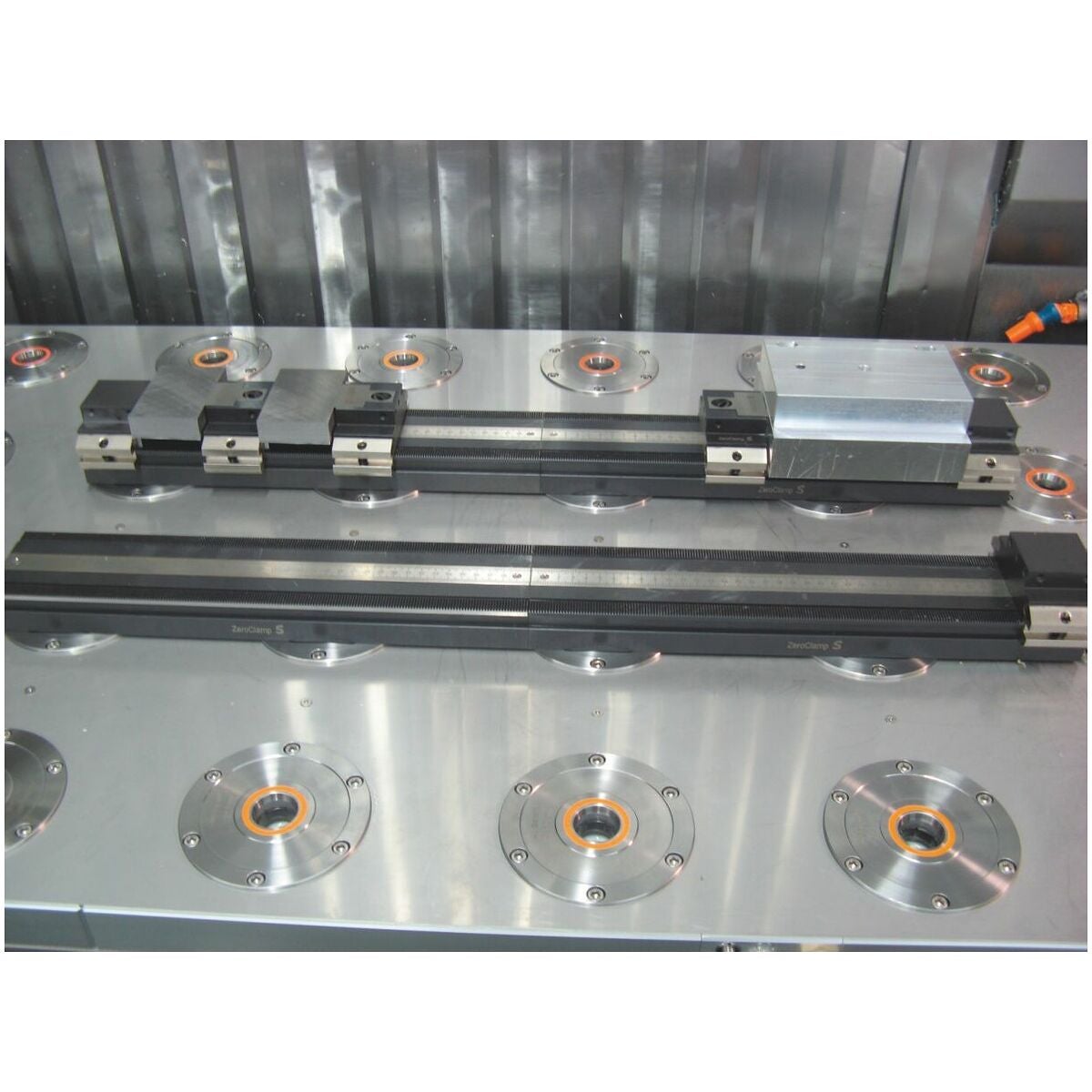

- Taloudellinen ratkaisu käytettäväksi GARANT ZeroClamp -nollapistemoduulijärjestelmän kanssa tai lavettien käsittely-/automaatiojärjestelmissä tai suoraan konepöydällä tai kiinnitystorneissa.
Erikoistarvikkeet
Leukavaihtoehdot, magneettilista, työkappalerajoitin, ks. nro 360084–360096. Momenttiavain nro 656050 koko 60, kiristyspultit nro 360025 koko 12M10, kiinnityskonsoli nro 360127
Huomautus
Momenttiavain, ks. nro 656050 koko 25, kiristyspultti nro 360025 koko 12M10.

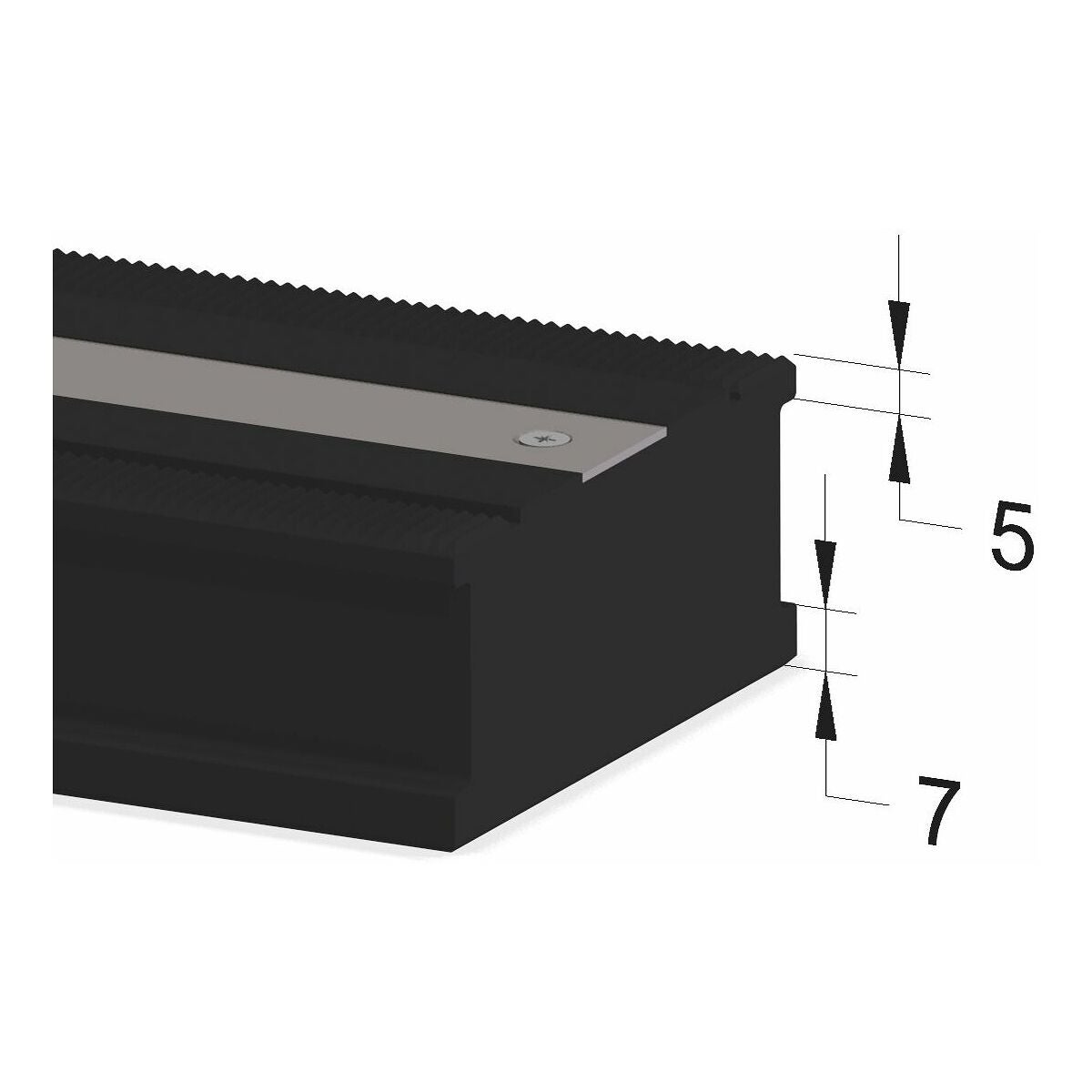

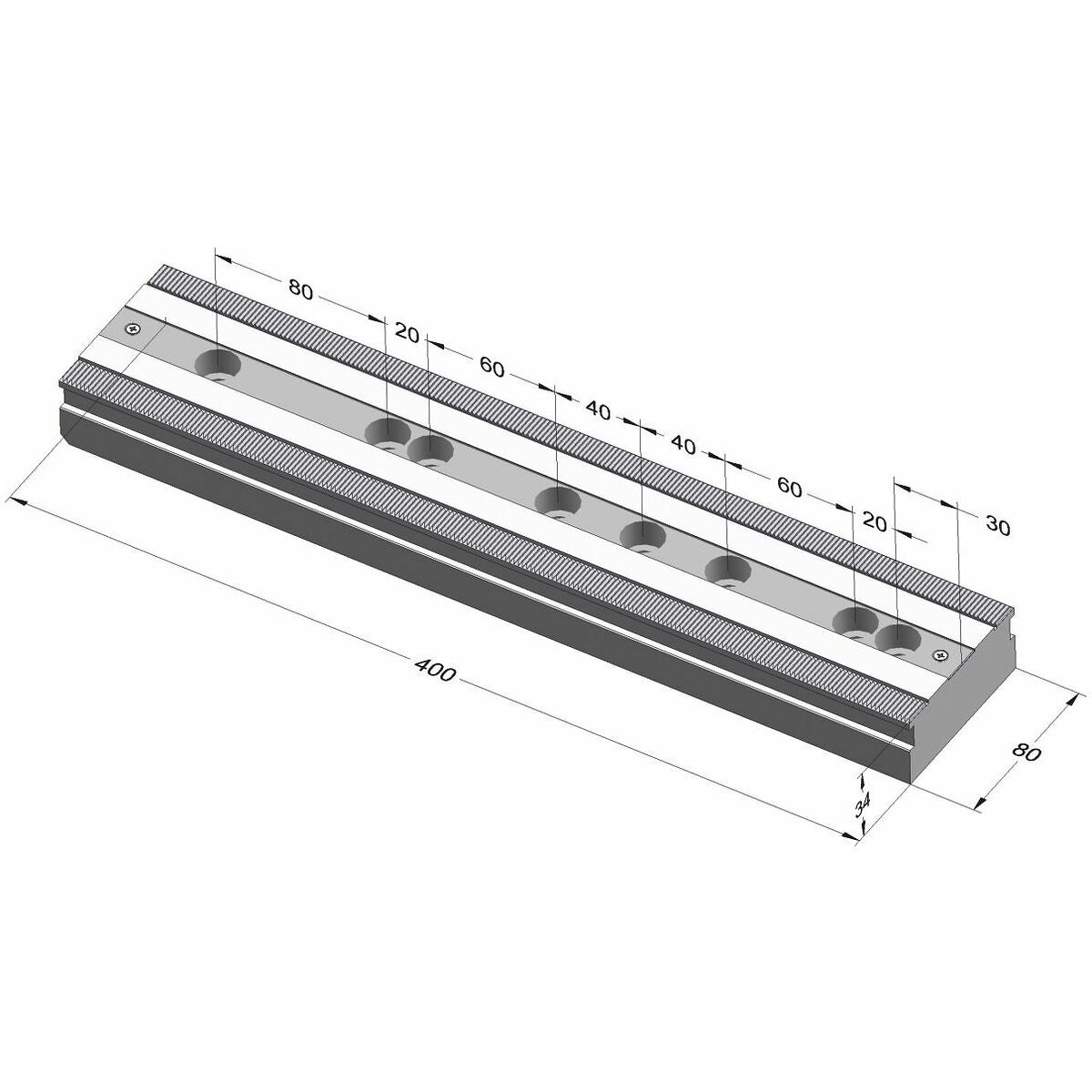

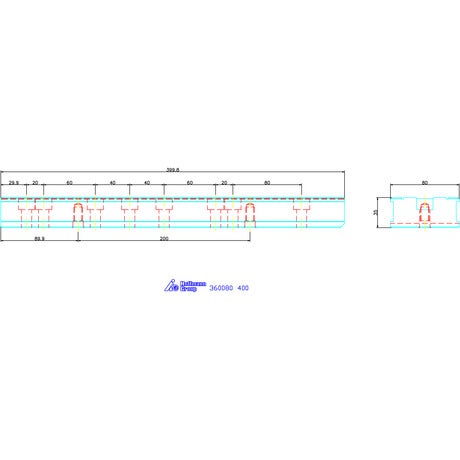

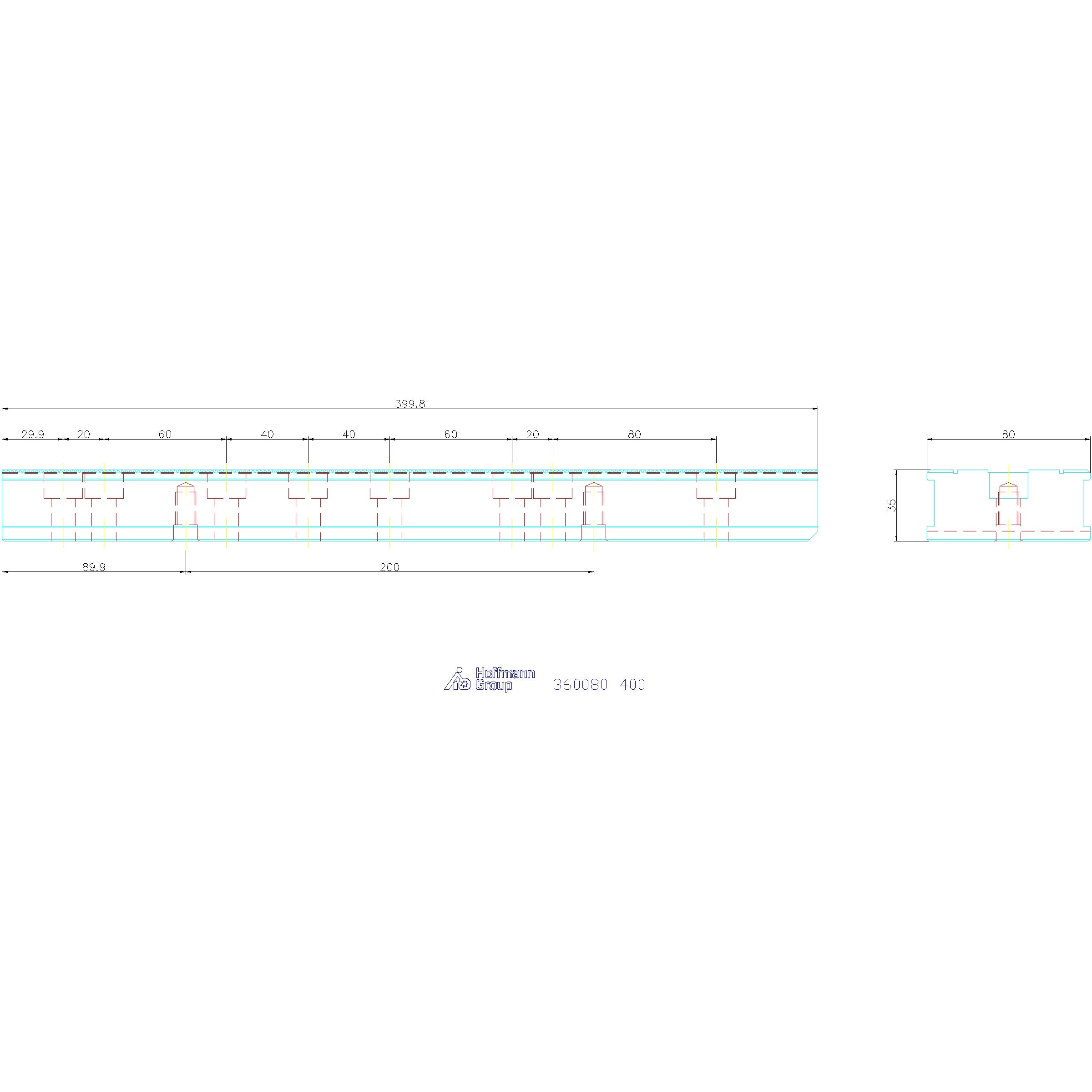

Tekniset tiedot
| Tuotetyyppi | Kiinnityskisko |
|---|---|
| Kiskon pituus | 400 mm |
| Korkeus h | 35 mm |
| Leveys b | 80 mm |
| Pituus l | 400 mm |
Tuotetiedot
| Tuotenumero | 360080 |
|---|---|
| EAN | 4045197479990 |
