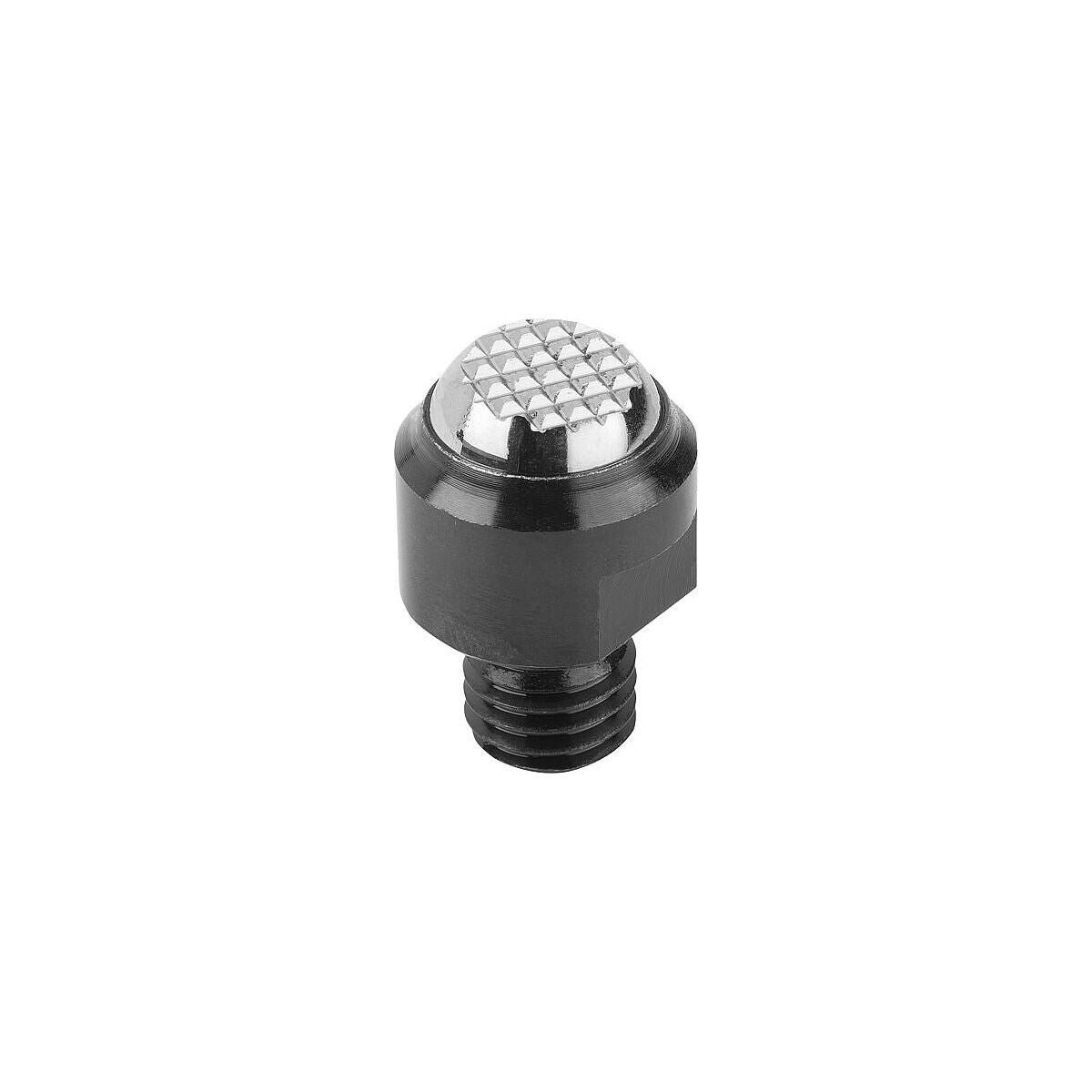

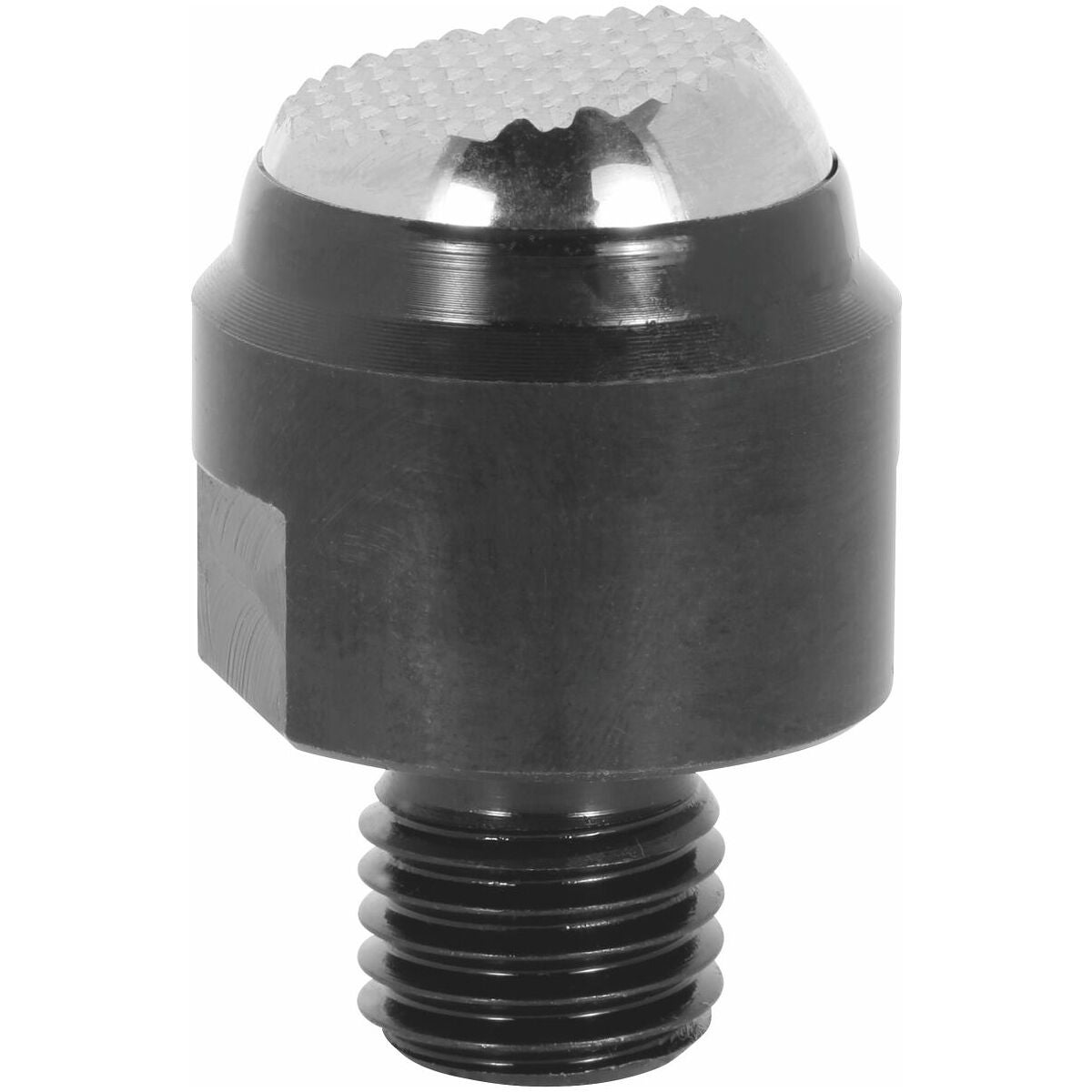

Kääntyvä tukipala, uritettu, ulkokierre
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Runko on sitkeäksi karkaistua terästä ja fosfatoitu.
- Kuula on varmistettu pyörimistä vastaan.
Kuula laakeriterästä.
Ulkokierteellä.
Käyttötiedot
Toimii vasteena, tukena ja painelaattana kiinnittimien valmistuksessa.
Huomautus
Voidaan yhdistää kääntökiristimeen nro 370085–370086 tai kiristyskoukkuun nro 370073 ja 370074.

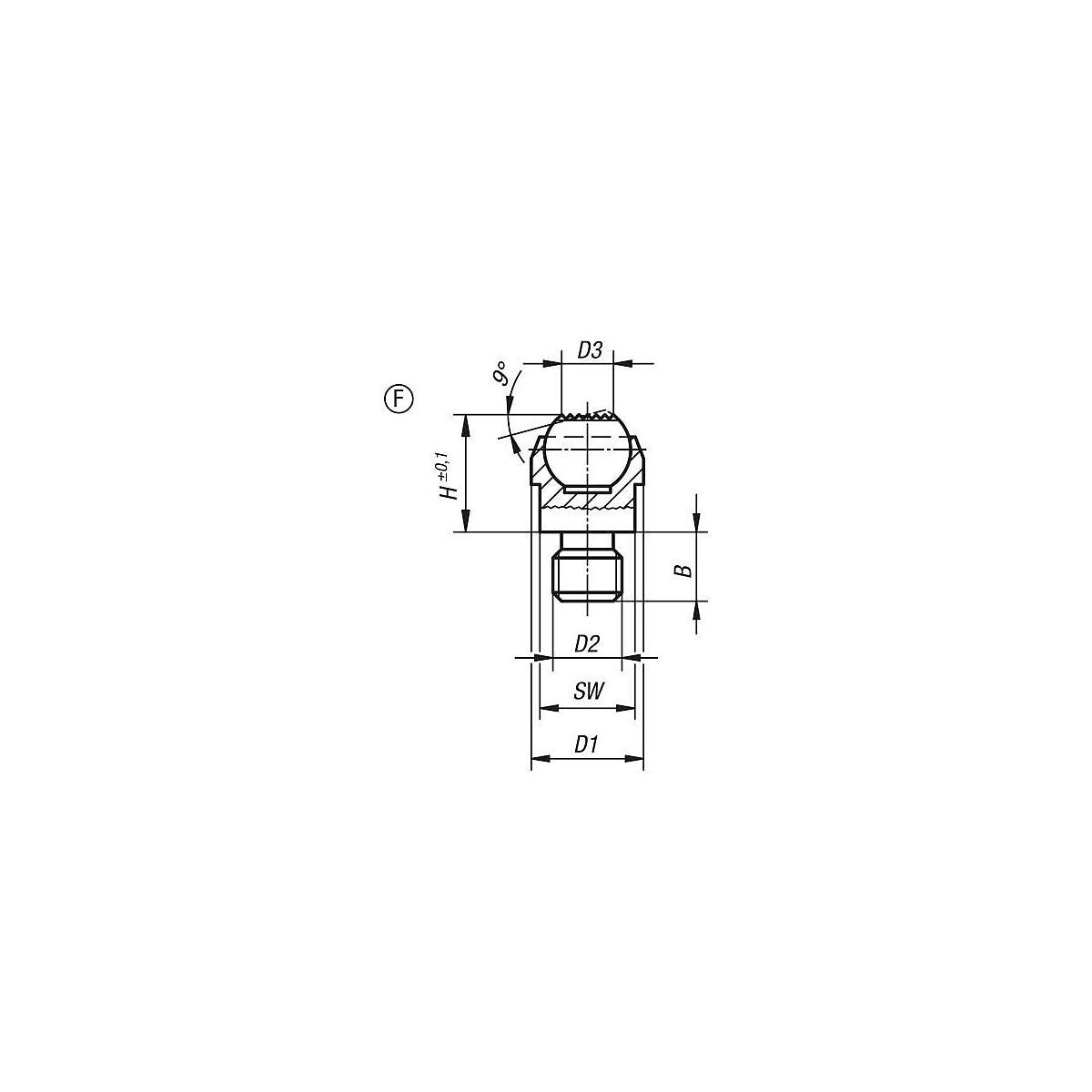

Tekniset tiedot
| Tuotetyyppi | Heilurituen asettelu |
|---|---|
| Ulkohalkaisija ⌀ d | 20 mm |
| Kierteen koko | M10 |
| Pituus 1 | 27 mm |
| Maksimikuormitus (staattinen) | 90 kN |
| Ulkohalkaisija ⌀ d | 30 mm |
| Kauluksen pituus l2 | 16 mm |
| Ulkohalkaisija d1 | 20 mm |
| Kierteen koko | M16 |
Tuotetiedot
| Tuotenumero | 370056 |
|---|---|
| EAN | 2050001875952 |
