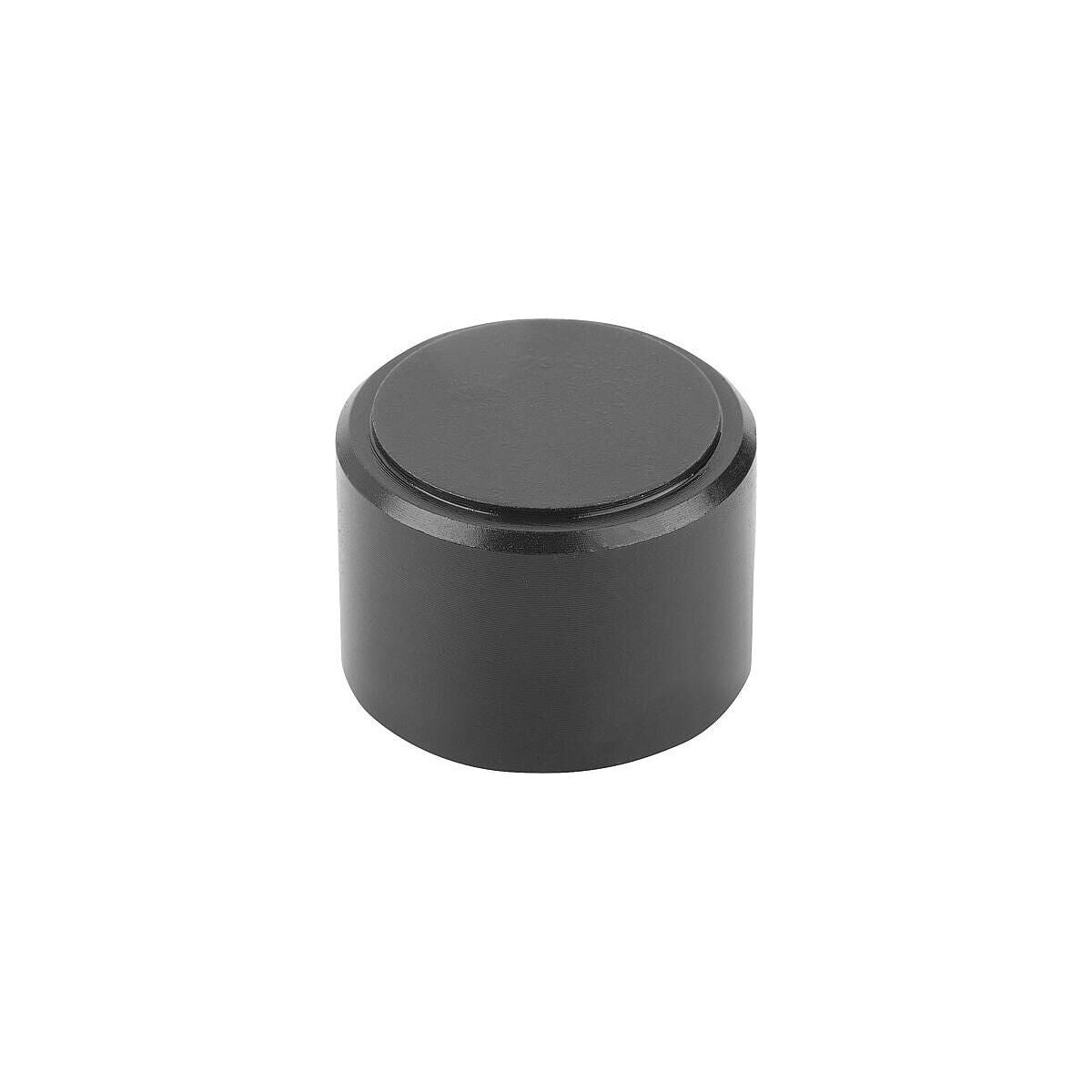

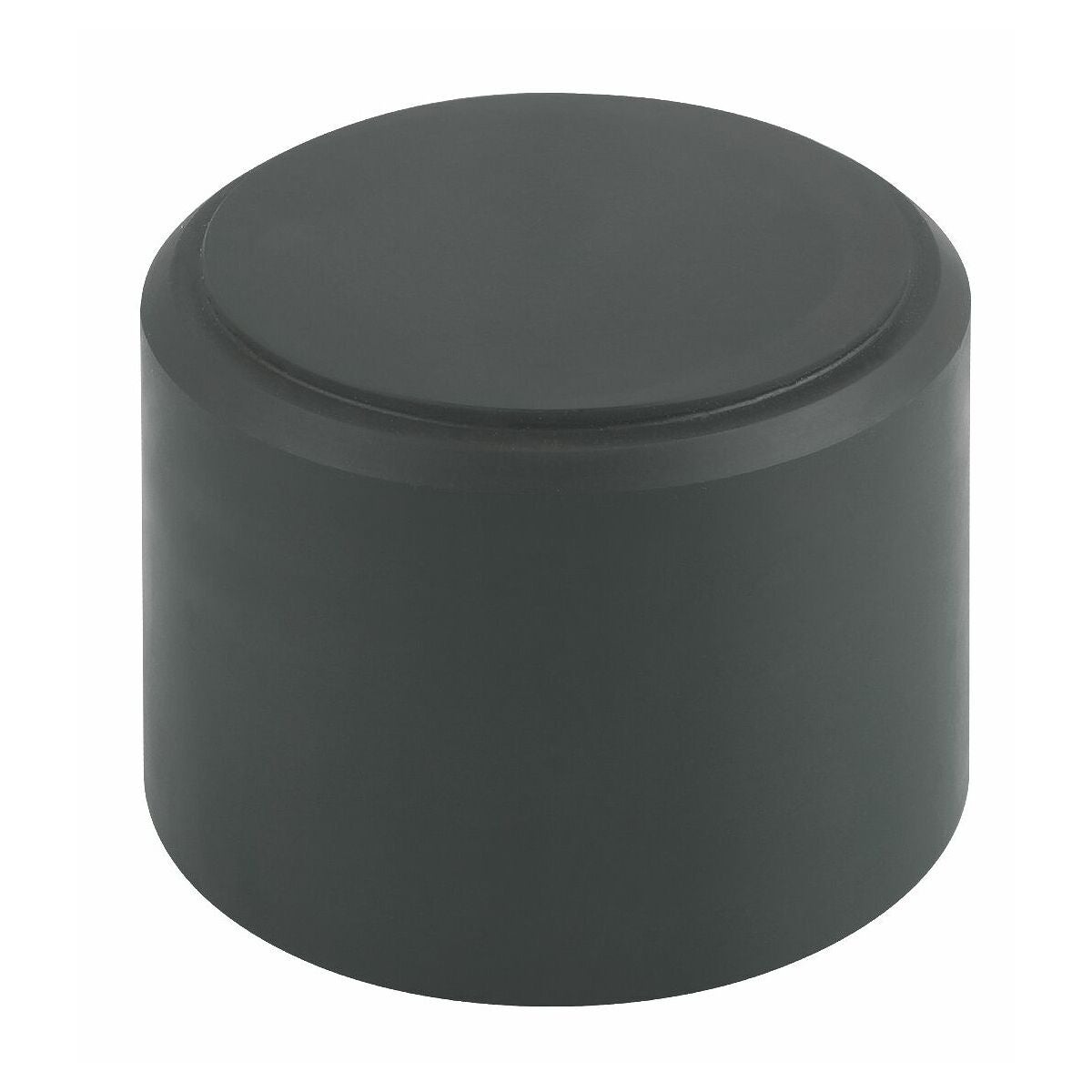

Pendelituki, litteä, ulkokierre, taaksepäin kääntyvä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Runko on sitkarkaistua terästä ja fosfatoitu.
- Pallo on varmistettu myötäpyörimistä vastaan.
Automaattinen palautus lähtöasentoon.
Ulkokierteellä.
Käyttötiedot
Toimii vasteena, tukena ja painelaattana kiinnittimien valmistuksessa.
Huomautus
Voidaan yhdistää kääntökiinnittimeen nro 370085–370086 tai kiristyskoukkuun nro 370073 ja 370074.

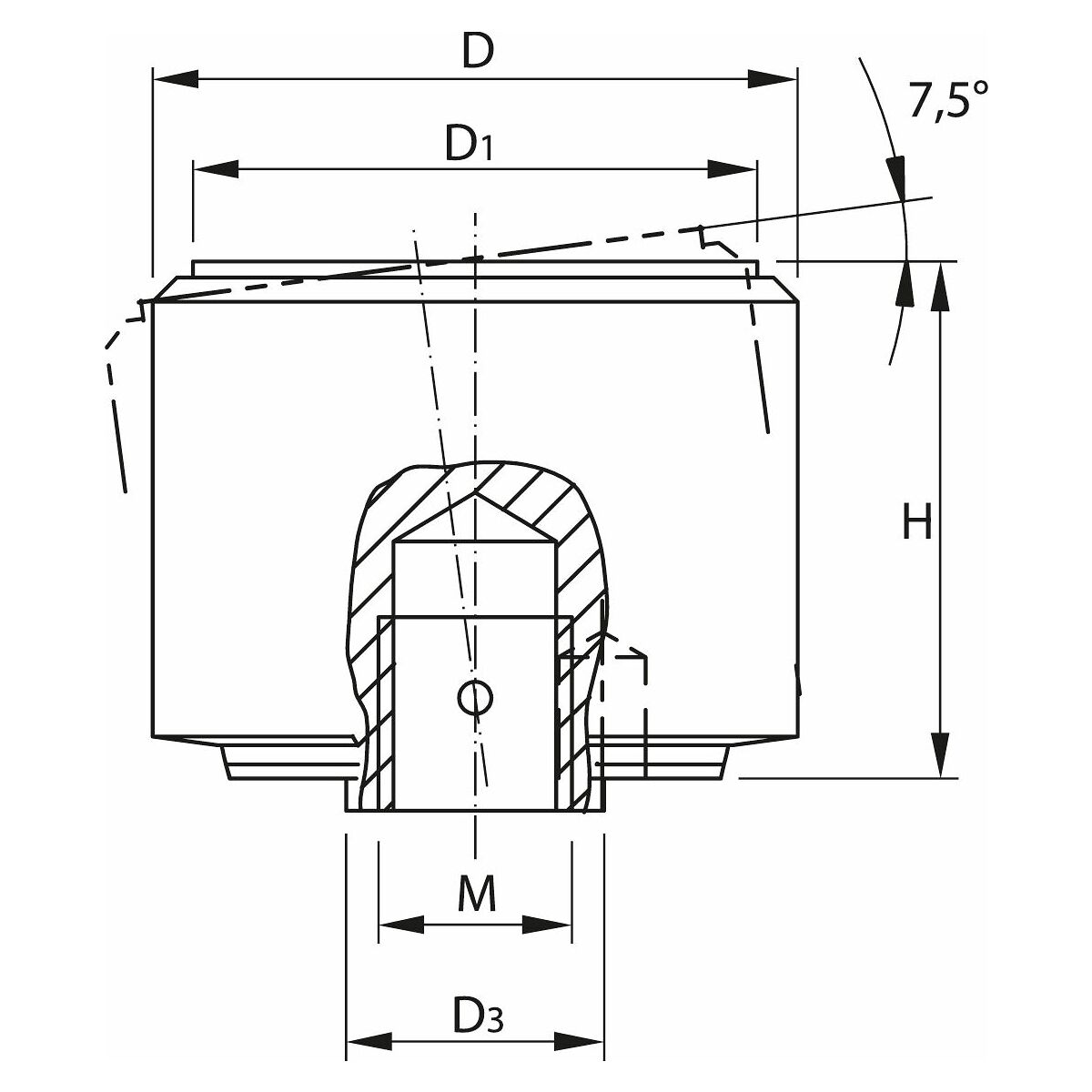

Tekniset tiedot
| Tuotetyyppi | Heilurikiinnitys |
|---|---|
| Korkeus h | 27 mm |
| Ulkohalkaisija ⌀ d | 34 mm |
| Kierteen koko | M10 |
| Maksimikuormitus (staattinen) | 30 kN |
| Ulkohalkaisija ⌀ d | 18 mm |
| Ulkohalkaisija d1 | 15 mm |
| Kierteen koko | M5 |
| ⌀ d3 | 7 mm |
| Korkeus h | 14 mm |
Tuotetiedot
| Tuotenumero | 370068 |
|---|---|
| EAN | 4059245000982 |
